Описание:

Большое спасибо за покупку оптического трансивера Fast Ethernet! Этот продукт поддерживает протокол IEEE802.3UI 100/1000Base-Tx/Fx, а также полнодуплексный и полудуплексный режим.

 Модель                Технические характеристики
PL-MM 10/100/1000 м адаптивный, одиночный режим 2 км, SC 850nm/1310nm
PL-SM-25KM 10/100/1000 м адаптивный, одиночный режим 25 км, SC 1310nm
PL-SM-40KM 10/100/1000 м адаптивный, одиночный режим 40 км, SC 1310nm
UTP-SM-60KM 10/100/1000 м адаптивный, однорежимный 60км, SC 1310nm
UTP-SM-80KM 10/100/1000 м адаптивный, одиночный режим 80км, SC 1550nm
UTP-SM 10/100/1000 м адаптивный, однорежимный 100 км, SC1550nm

Установка

1. Интерфейс

Интерфейс RJ-45
Носитель передачи использует скрученную пару CAT5 с типичной длиной 100 метров. Функция автоматической идентификации сквозной и поперечной проволоки

Волоконный интерфейс
SC/ST волоконный интерфейс имеет дуплексный Тип режима, включая два интерфейса, а именно TX и RX. Когда два набора оптических трансиверов соединены или соединены с переключателем с волоконным интерфейсом, волокно находится в перекрестном соединении, а именно «TX-RX», "RX-TX" (прямая вырубка для одного оптического волокна).

2. Подключение

Сетевое устройство (рабочая станция, концентратор или переключатель) с RJ-45 интерфейсом подключается к RJ-45 разъему оптического трансивера через витую пару. И мульти/одномодовое волокно подключено к SC/ST волоконному интерфейсу оптического трансивера. Затем включите. Соответствующий светодиод включен для правильного подключения. (См. Таблицу ниже для светодиодной индикаторной лампы)

Рисунок 1 схема подключения

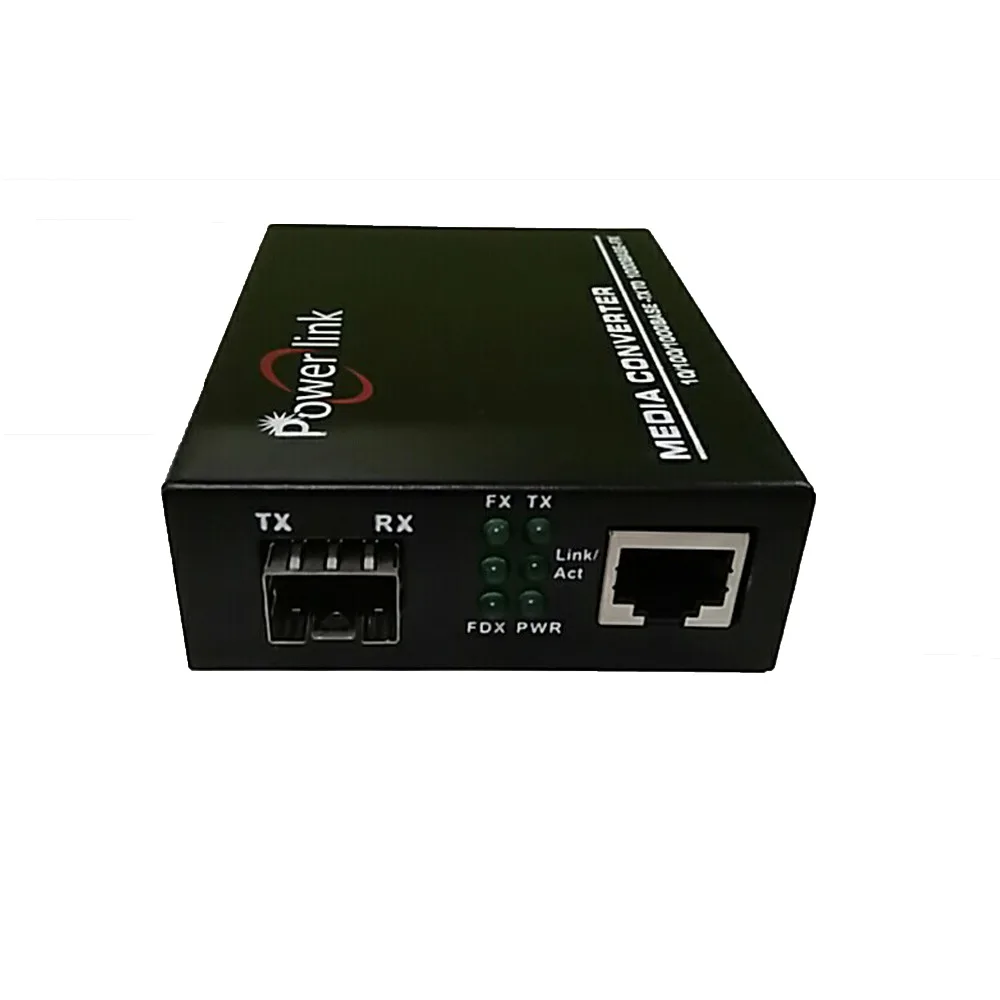

Объяснение для светодиодной индикаторной лампы
Светодиодные индикаторные лампы служат в качестве устройства мониторинга и отображения неисправностей. Ниже приводится объяснение для каждого

Светодиодная индикаторная лампа.

Светодиодная индикаторная лампа: объяснение состояния
FX Link/Act: OnОтображение состояния подключения для оптоволоконной связи.
«ON» означает, что волоконная связь находится в правильном соединении.
Отображение активного состояния соединения волокна
«Мигание» означает, что пакет проходит через Fx конец.
TX Link/Act: на дисплее состояния подключения для электрической связи.
«ON» означает, что электрическое соединение находится в правильном подключении.
Отображение активного состояния соединения волокна
«Мигание» означает, что пакет проходит через Tx-конец.
FDX: на трансивере работает в полнодуплексном режиме.
Отключение трансивера работает в полудуплексном режиме.
PWR: питание включено и нормально.
FX100/1000: скорость передачи оптического интерфейса составляет 100 м/1000 Мбит/с.
TX100/100: скорость передачи электрического интерфейса составляет 100 м/1000 Мбит/с.
Скорость отключения электрического интерфейса составляет 100/1000 Мбит/с

Характеристики передачи одиночного волоконного трансивера

Модель продукта (WDM)  Оптическая Длина волны (нм)  Передающая оптическая мощность (дБм)  Чувствительность приема(ДБм)  Коробка передачРасстояние (км)

PL-SM (25 км)1310/1550                   -12-6                                      -12                                     25
                                1550/1310


PL-SM(40 км)         1310/1550                      -3-5                                       <-31                                   40
                              1550/1330

PL-SM(60 км)            1310/1550                   -5-9                                        <-44                                   60
                                1550/1330



Характеристики передачи волокна:
Режим продукта(WDM) оптическая Длина волны (нм)    Оптическая мощность(ДБм) Чувствительность (дБм)    Насыщенность(ДБм)
PL-MM 1310850-19 ~-14-31-12
PL-SM 25 1310-14 ~-7-34-3
PL-SM 40 1310-9 ~-5-38-3
PL-SM 60 1310-5 ~-0-38-3
PL-SM 80 1550DFB-5 ~-0-38-3
PL-SM 100 1550DFB-5 ~-0-38-3

Основные характеристики
1. В соответствии со стандартом IEEE 802,3 10/100 Base-T.
В соответствии со стандартом IEEE 802.3u 100/1000 Base-TX/FX.
2. Макс. 2 м Буферная память встроенный чип.
3. Контроль потока обратного давления для полного дуплексного IEEE802.3 X и половинного дуплекса.
4. Автоматическая идентификация перекрестной линии MDI/MDI-X.
5. High-performance1.4Gbps пропускную способность памяти.
6. В соответствии с кодом безопасности FCC и 15 классом A и CE.

Упаковочный лист
Перед установкой трансивера проверьте следующие элементы в упаковке.

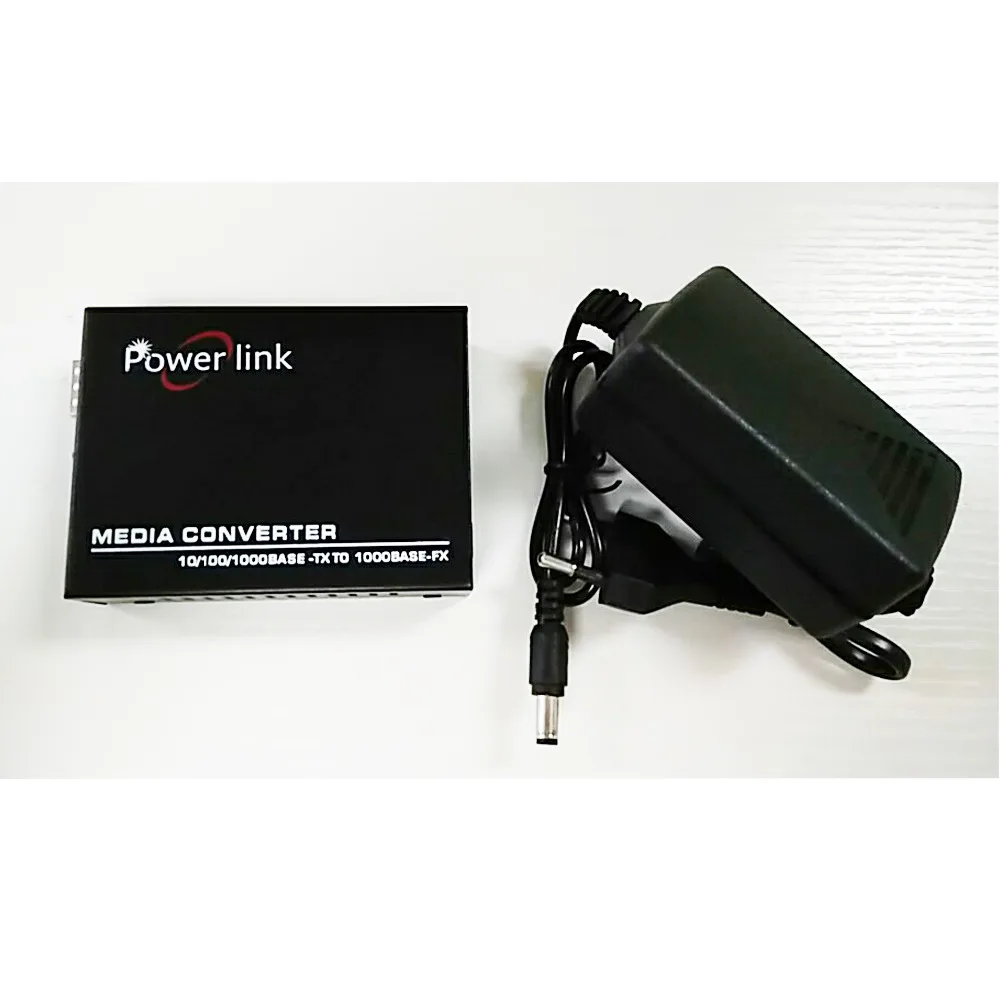

Оптический приемопередатчик Fast Ethernet 1 комплект
Адаптер переменного/постоянного тока (внешний) 1 шт.
Руководство пользователя 1 копия
Пожалуйста, немедленно свяжитесь с нами для любой потери или повреждения вышеуказанных товаров.

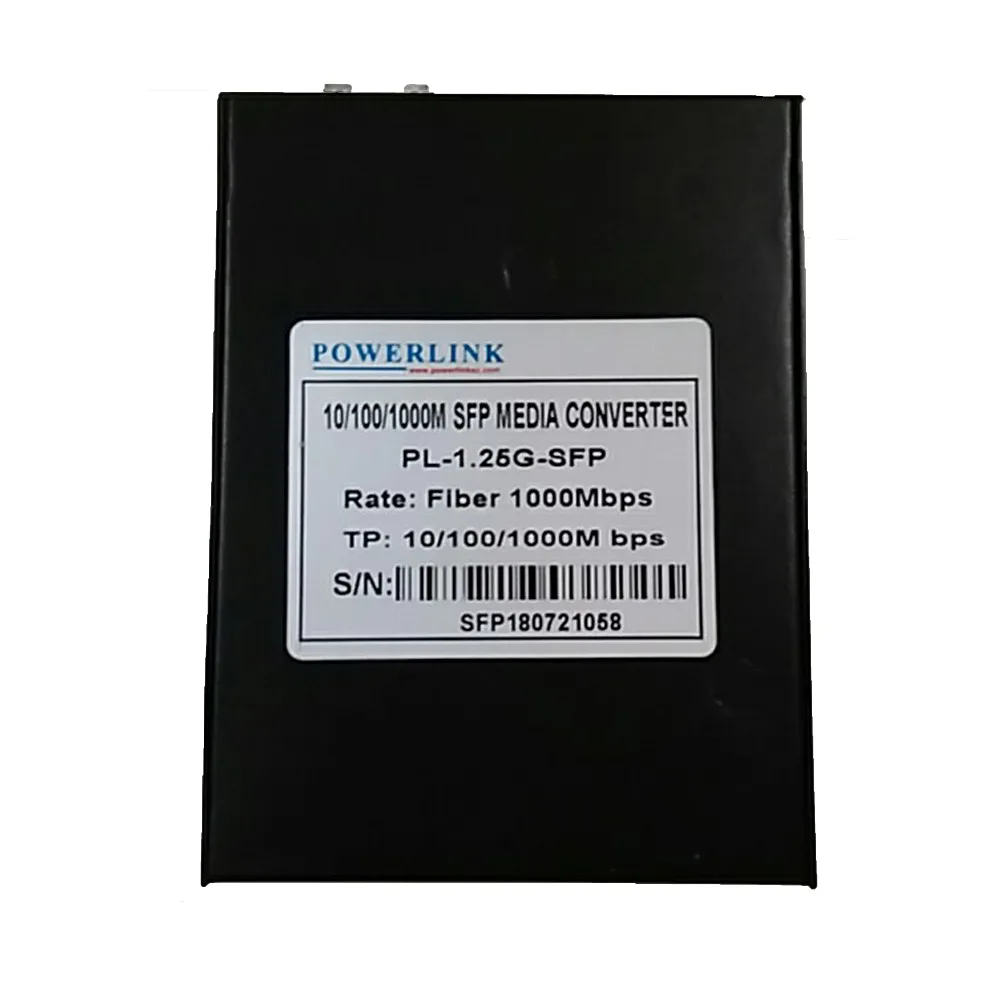

Технические параметры:
1. Стандартный протокол: ieeee802.3 10/100Base-T стандарт
Стандарт IEEE 802.3u 100/1000Base-TX/FX
2. Разъем: oneUTPRJ-45connector, oneSC/stконнектор
3. Режим работы: полнодуплексный или полудуплексный

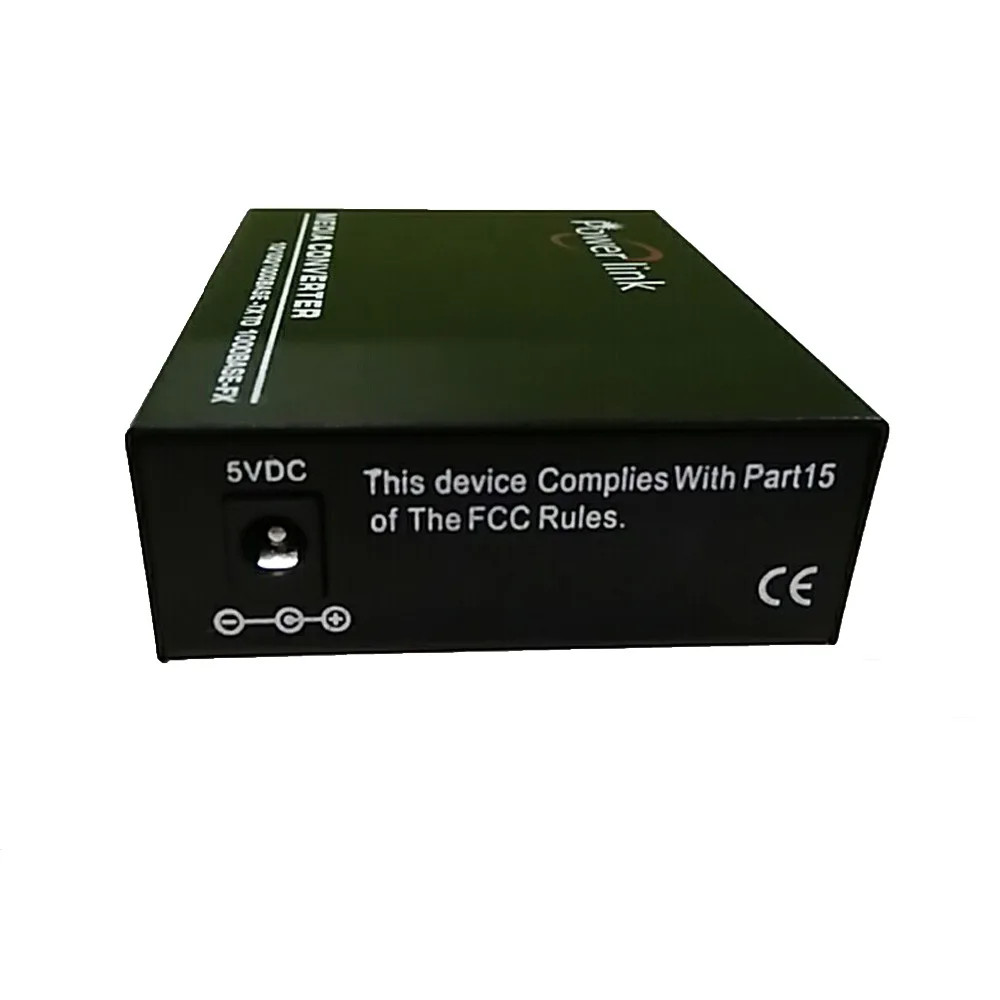

4. Параметры источника питания: снаружи: 5 В DC 2A
Встроенный: 110-265 В переменного тока или 48 В постоянного тока
5. Температура окружающей среды: 0 ℃-60 ℃
6. Относительная влажность: 5%-90%
7. Тп кабель: Cat5 U ТП кабель
8. Волокно передачи:
Мульти-режим: 50/125, 62,5/125 или 100/140 мкм
Одиночный режим: 8,3/125, 8,7/125, 9/125 или 10/125 мкм
9. Размеры:
Внешний источник питания: 26 мм x 71 мм x 94 мм
Встроенный источник питания: 40 мм x 110 мм x 140 мм

Предостережения:
1. Этот продукт подходит для внутреннего применения.
2. Наденьте пылезащитный чехол на волоконный интерфейс, когда он не используется.
3. Запрещено смотреть на конец передачи волокон TX невооруженными глазами.
4. Один приемопередатчик из оптического волокна должен использоваться в паре (см. Описание прикрепления в доставке).

Тревожная съемка:
1. Устройство не подходит. Выберите соответствующее сетевое устройство в соответствии со скоростью передачи продукта (10 Мбит/с или 100 Мбит/с или 1000 Мбит/с) при подключении к другим сетевым устройствам (сетевая карта, концентратор, коммутатор).
2. Потеря линии является чрезмерной во время проводки волокна. Чрезмерная потеря в подключении соединителя и сварке волокна пайки, и чрезмерные промежуточные узлы могут вызвать чрезмерную потерю или аномальную работу.
