Контроллер Arduino драйвер двигателя постоянного тока беспроводной пульт

Https:/item/32956203618.html?spm=5261.ProductManageOnline.0.0.68774edfrnW0QL

1. Наш основной платы управления Arduino UNO R3 с L298N и высокой мощности DC двигатель привода доска, который может контролировать бак шасси/машина 2-4 канала почищенный щеткой DC мотор, В основном он имеет 2 режима управления: Android мобильный телефон Bluetooth APP control & PS2 remote control. Оба 2 режимы управления Регистратор поддерживает компьютерных программ с открытым исходным кодом.

2. Комплект управления 1 и комплект 2 (стандартный комплект управления) и комплект 3 и комплект 4 (комплект управления обновлением), любой из комплектов может управлять баком/автомобилем с 2/4 канальным двигателем постоянного тока, в то время как для комплекта 5 и комплекта 6, который предназначен для шасси omni и Mecanum.

3. Стандартный комплект управления (комплект 1 или комплект 2), может управлять 2-канальным двигателем постоянного тока, все шасси/автомобиль с мотором 25/33/37 в нашем магазине, А также одиночный двигатель 6-12 В с током в пределах 2 А (Мотор щетки постоянного тока) других, все пригодны для работы.

4. Комплект управления обновлением (комплект 3 или комплект 4), может управлять 2/4-канальным двигателем постоянного тока, весь бак/автомобиль с мотором 25/33/37 двигателя в нашем магазине, так же, как и одиночный двигатель 8-12 В 20А (мощный двигатель щетки постоянного тока) других, все работают.

5. Более того, если вам нужно управление ручками PS2 и управление Bluetooth для смартфона Android, вы можете купить один комплект управления PS2 и еще один модуль Bluetooth в нашем магазине будет в порядке.

6. Все наборы имеют проводной код в плате перед отправкой, бесплатный usb-кабель/акриловая пластина с защитой от короткого замыкания вместе с отправкой.

7. Для пользователей/разработчиков/студентов/разработчиков мы подготовили для вас много файлов для разработки, таких как руководство по контролю за посылка, исходный код, программное обеспечение для разработки и схема, приложение для Android, схема подключения и т. Д. Пожалуйста, оставьте нам свой адрес электронной почты после размещения заказа.

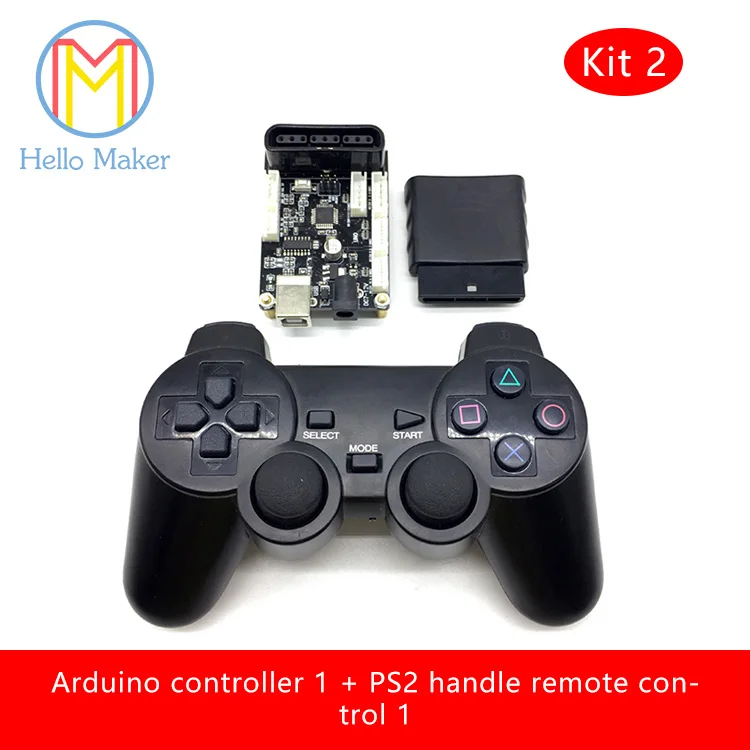

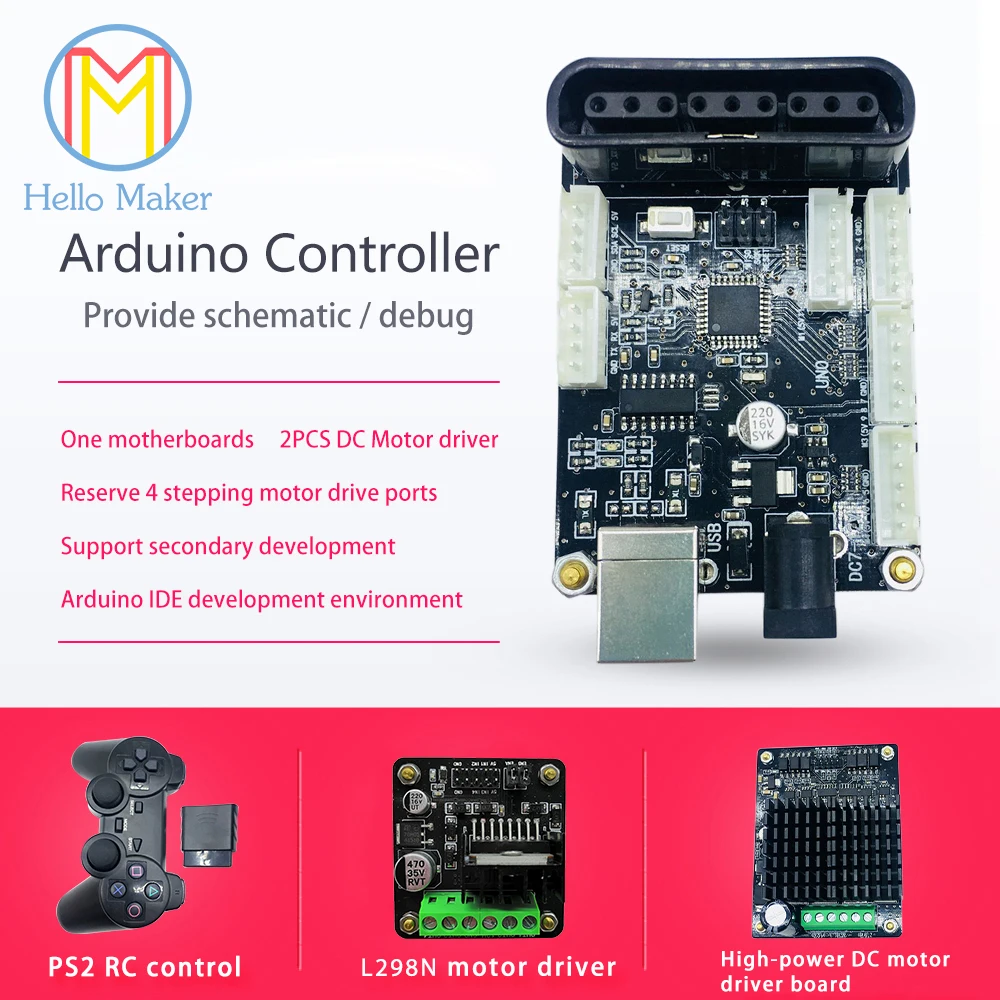

Программируемый Arduino UNO
Контроллер

Параметры контроллера Arduino

Программное обеспечение программы: Arduino IDE

В: ручка управления PS2

Выход: порты для шагового двигателя

Основной контроллер: ATMEGA328P

Связь: пульт дистанционного управления

Управление: PS2

Мощность главного управления: 7-12 В

Привод двигателя: 7-24 В

Вес: 35 г

Размер: 46,30*68,10 мм

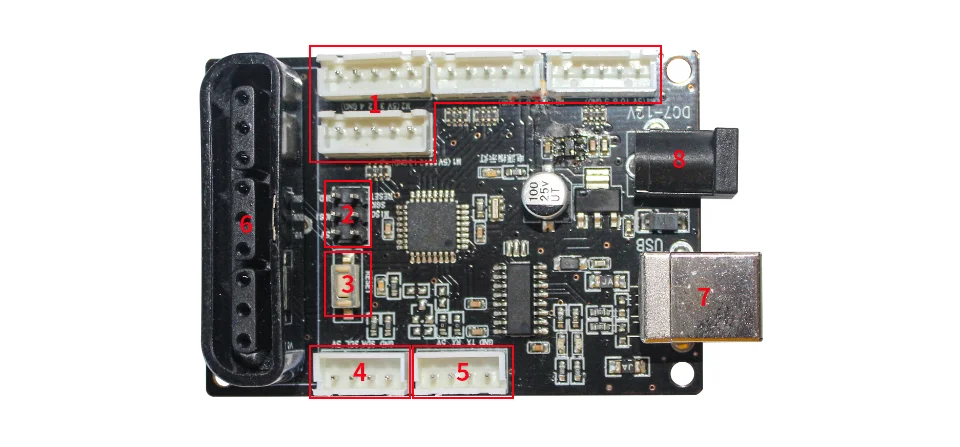

1. Интерфейс двигателя постоянного тока

2. Интерфейс программы горения

3. Кнопка сброса

4. Интерфейс IC2

5. Последовательный порт

6.PS2 геймпад

7. Интерфейс USB (программа загрузки)

8. Интерфейс постоянного тока

5 в --- питание чипа 5 В на UNO через регулятор напряжения или USB 5 В

Спичечная плата привода двигателя

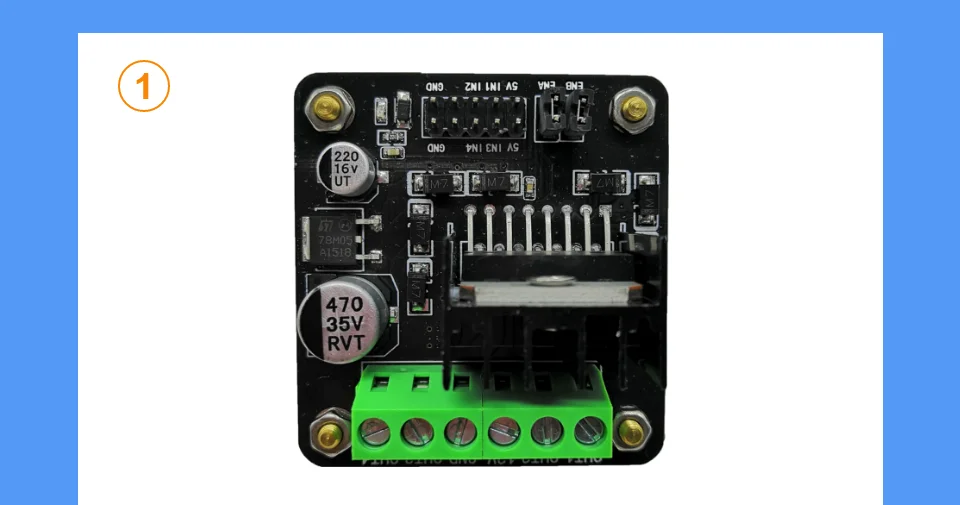

Модуль драйвера L298N

L298N-двухканальная плата привода двигателя, которая может контролировать все 25/33/37 мотор в нашем магазине, а также один 6-12 В с током в пределах 2 а постоянного тока щетки двигателя других

Параметры продукта:

1.Чип драйвера: новый оригинальный L298N Двойной H чип драйвера моста

2.Диапазон электропитания: + 5 В ~ + 30 в

3.Пик вождения currentIo:2A

4.Логическая часть терминала питания rangeVss: 3,3-5,5 В

5.Диапазон рабочего тока логической части: 0 ~ 47 мА

6.Диапазон входного напряжения управляемого сигнала: высокий уровень 4,5-5.5VLowlevel0V

7.Максимальная потребляемая мощность: 20 Вт

8. Температура хранения: 25 ℃ ~ + 130 ℃

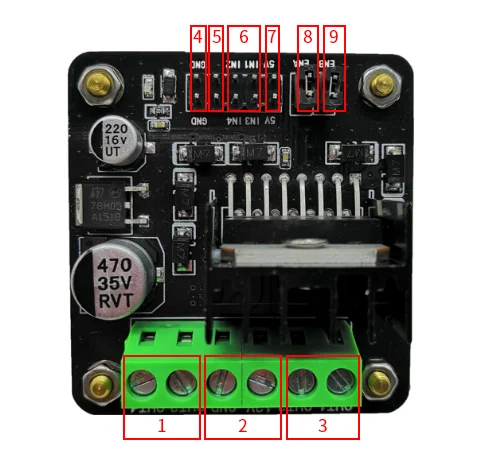

Функциональная схема:Модуль обеспечивает 4 входного сигнала или 6 вход MCU сигнала, с Корпус перемычки гибкий выбор. Он поддерживает PWM регулирование скорости и 3,3 V MCU входного сигнала.

1. Выход двигателя постоянного тока B.

2.+ 12V и GND источника питания.

3. Выход двигателя постоянного тока A.

4.GND источник питания.

5. Пустой, без функциональной цели.

6. Логический выход В1 ~ В4.

7.+ 5 В источник питания.

8. Эна на выходе двигателя постоянного тока A.

9.ENB для постоянного тока выход двигателя B.

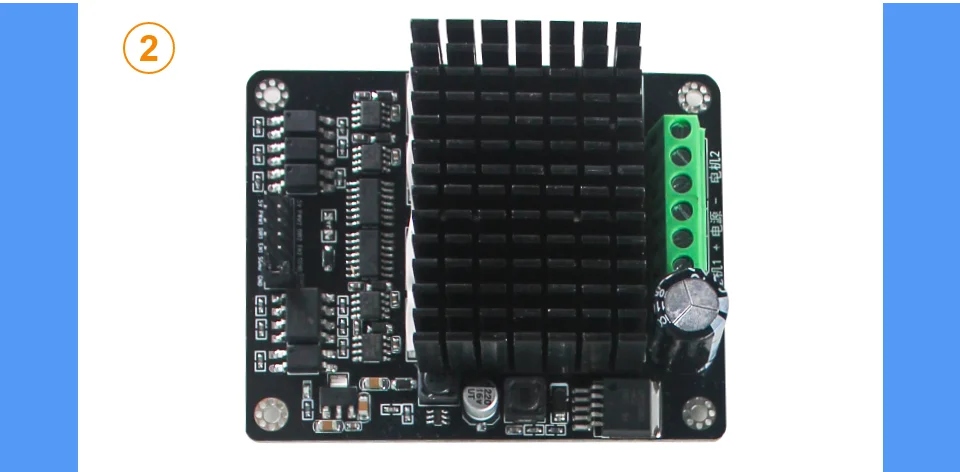

20A двухканальный высокой мощности dc Мотор привод пластина

Высокомощный управляющая плата является одним из 2-х канальный двигатель привода доска. По сравнению с L298N, плата привода высокой мощности имеет более высокую способность вождения и более длительный срок службы. Он может управлять всеми двигателями 25/33/37 в нашем магазине, а также одним двигателем 8-24 В с током в пределах 20A (мощный двигатель с щеткой постоянного тока) других.

Параметры спецификации основной платы:

Название продукта: 20A Высокая мощность h-мост DC щеточный мотор драйвер

Фотоэлектрическая схема изоляции входного сигнала

Количество выходных каналов: 2 канала

Рабочее напряжение: 8-30 в

Двойной Максимальный ток: 20A

Однономинальный ток: 20A

Номинальная выходная мощность на канал (12 В) 240 Вт,(24 В) 480 Вт

Управление напряжения сигнала: 3,3-5V

Каждый контрольный ток сигнала: 2-10 мА

Поддерживает Частотный диапазон ШИМ (10 -30)K

Поддерживает диапазон рабочего цикла шим 0 -99%

ШИМ Минимальная Эффективная ширина импульса: 10US

Рабочая температура: -10 ℃-80 ℃

Размеры: 90*70*32 мм

Вес: 110 г

Список доставки

Все пакеты поставляются с usb-кабелем для передачи данных

1. Контроллер Arduino * 1 + пульт дистанционного управления PS2 * 1 + плата драйвера двигателя L298N * 1 (проводная и отправленная)

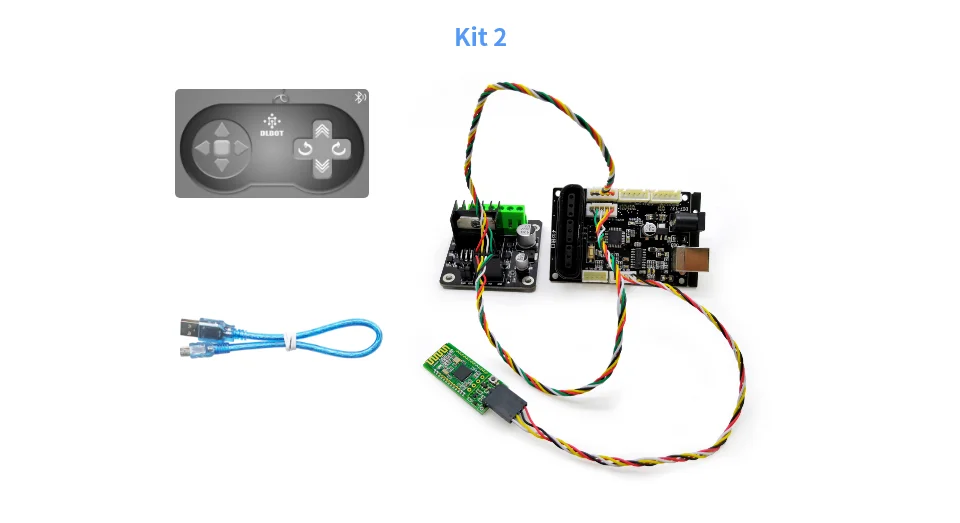

2. Контроллер Arduino * 1 + модуль Bluetooth * 1 + плата драйвера двигателя L298N * 1

Комплект 1 и 2 поддерживающие шасси

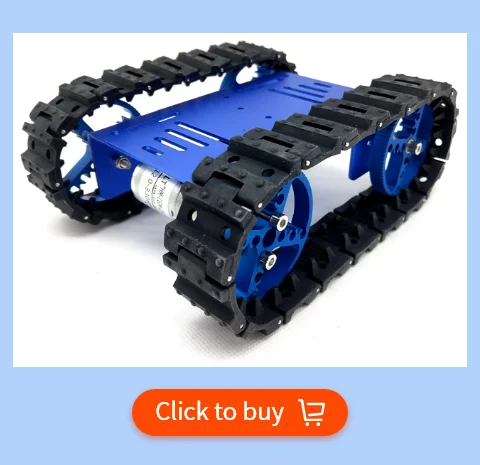

T10 мини резиновая гусеничная машина

Мини C10 колесный автомобиль

TS100 шасси гусеничного бака

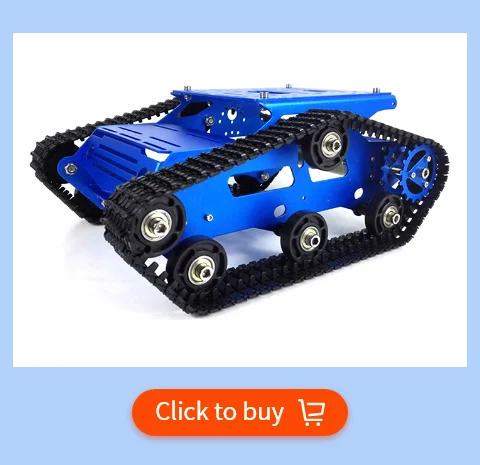

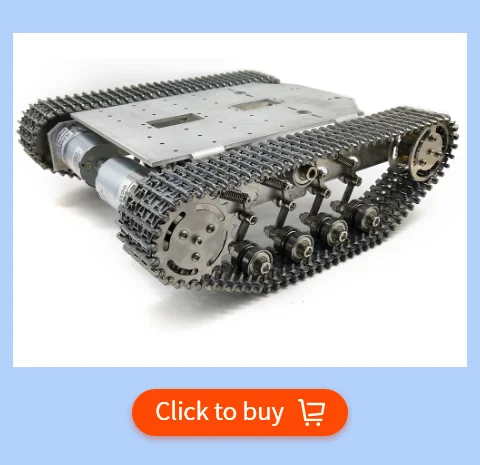

TS200 металлический гусеничный бак шасси

TR300P шасси гусеничного бака

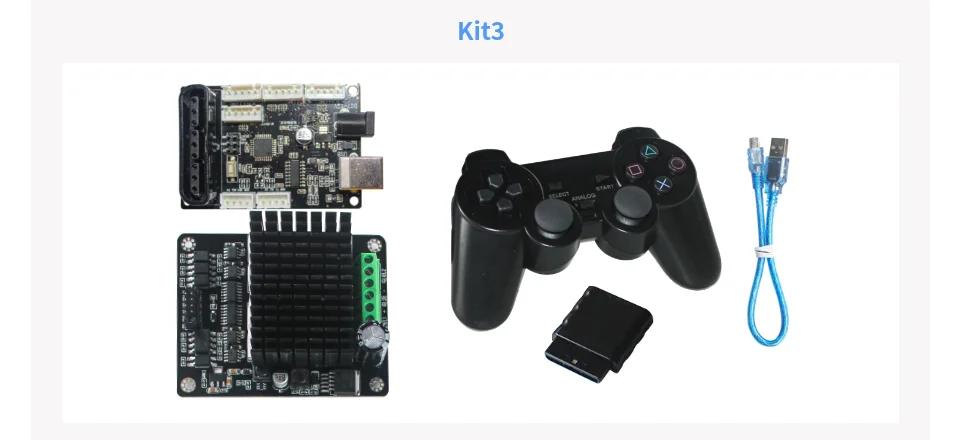

3. Контроллер Arduino * 1 + пульт дистанционного управления PS2 * 1 + плата драйвера двигателя постоянного тока высокой мощности * 1 (проводная и отправленная)

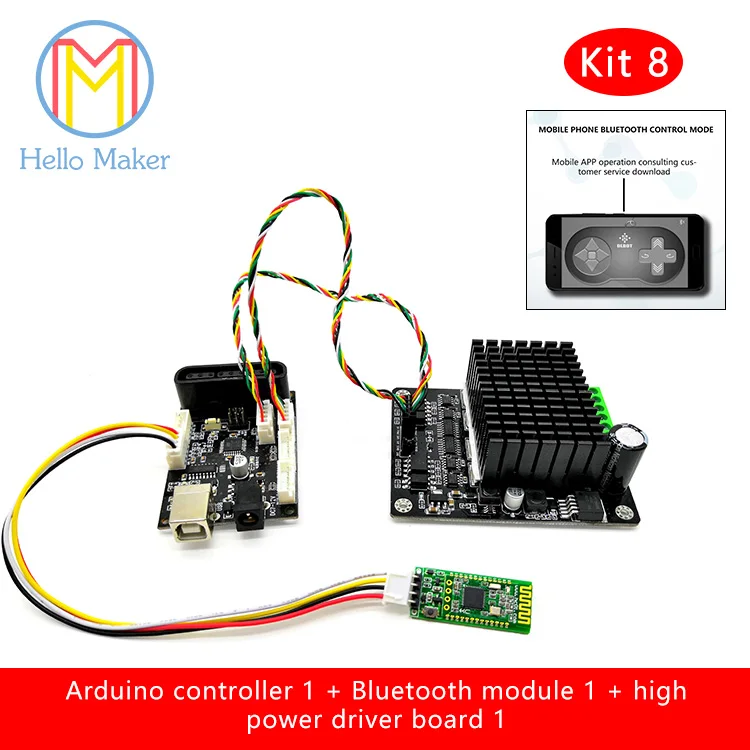

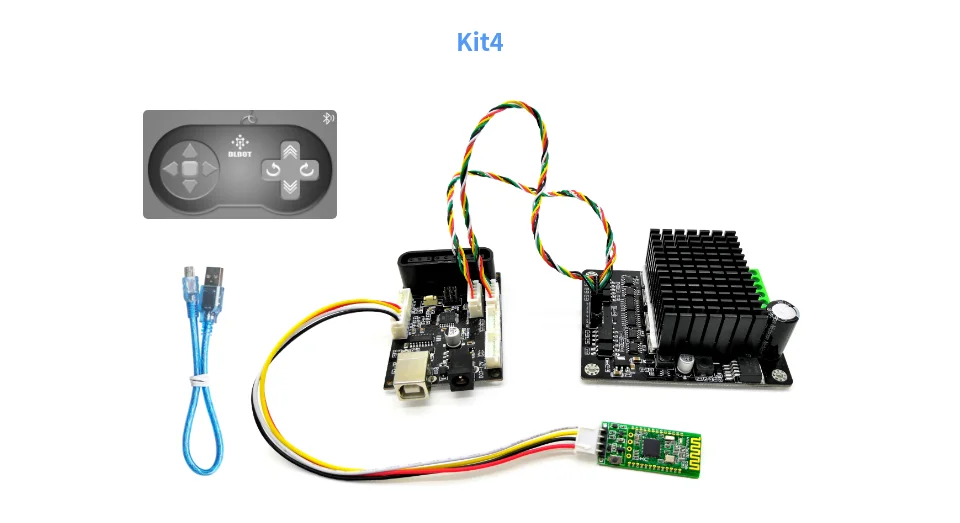

4. Контроллер Arduino * 1 + модуль Bluetooth * 1 + плата драйвера двигателя постоянного тока высокой мощности * 1

Комплект 3 и 4 поддерживающие шасси

T900 шасси гусеничного бака

TS500 шасси гусеничного бака

TS600 шасси гусеничного бака

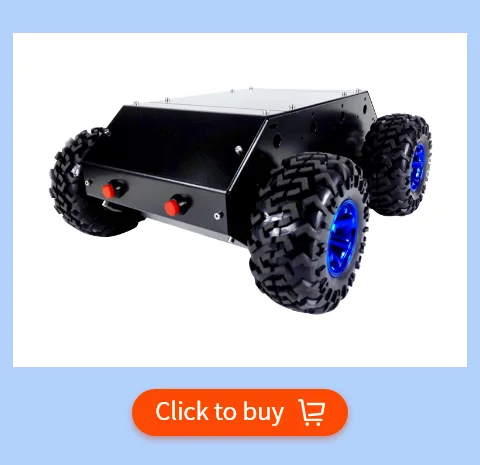

C400 колесная Закрытая тележка

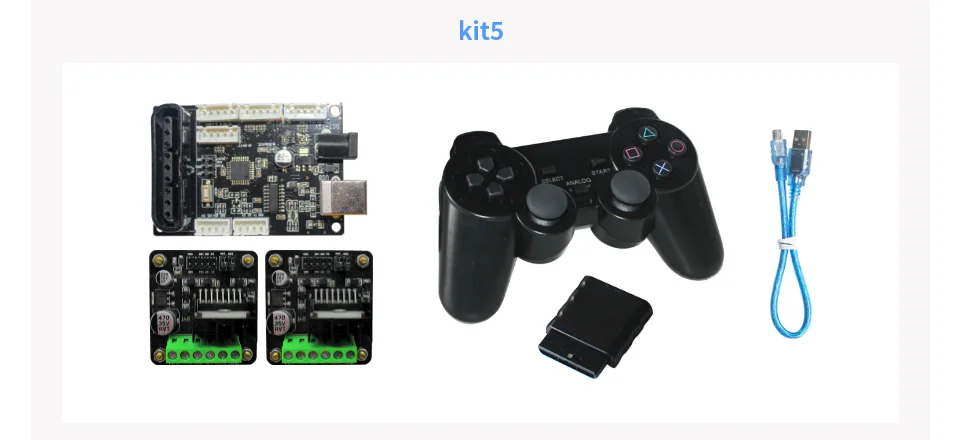

5. Контроллер Arduino * 1 + пульт дистанционного управления PS2 * 1 + плата драйвера двигателя L298N * 2 (проводная и отправленная)

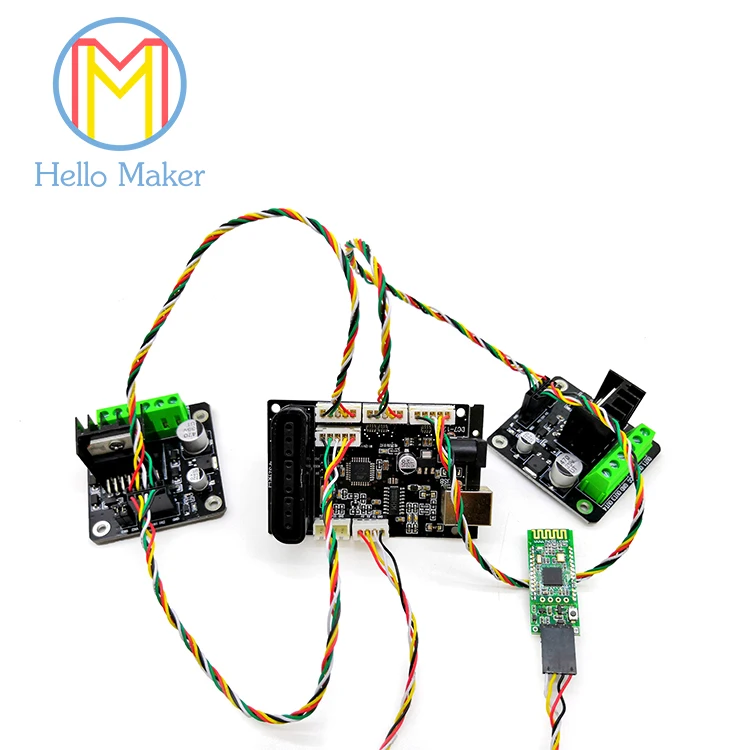

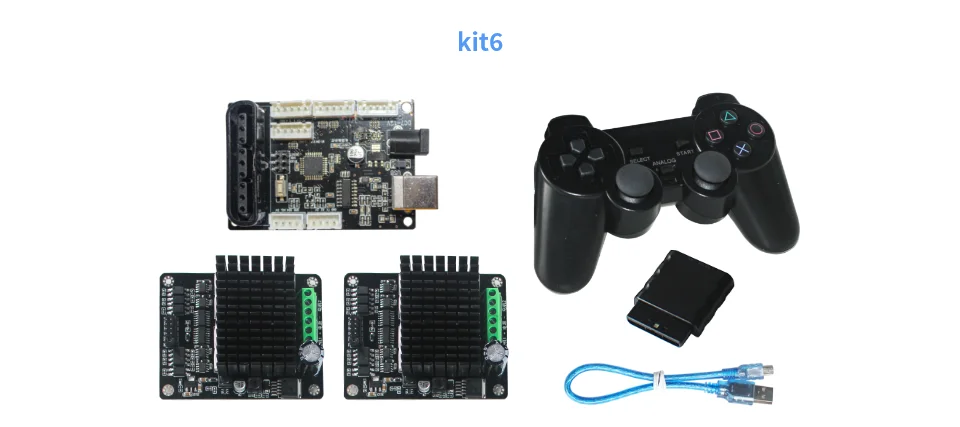

6. Контроллер Arduino * 1 + пульт дистанционного управления PS2 * 1 + плата драйвера двигателя постоянного тока высокой мощности * 2 (проводная и отправленная)

Комплект 5 и 6 поддерживающих шасси

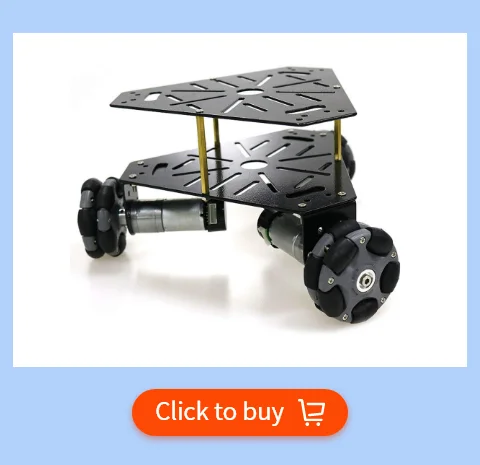

3-Х Колесный всенаправленный колесо шасси

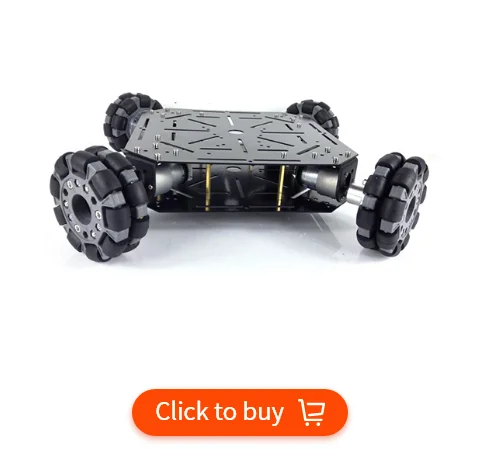

4-х колесный всенаправленный колесо шасси
