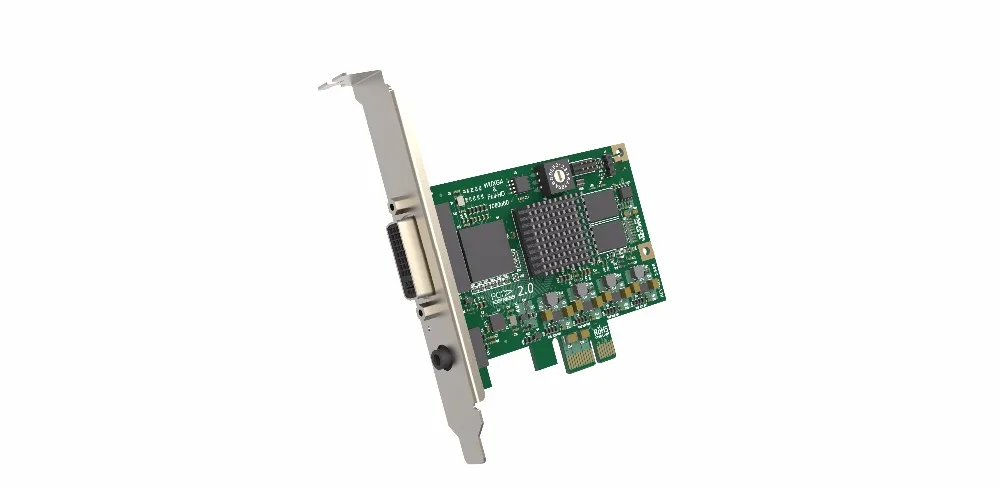

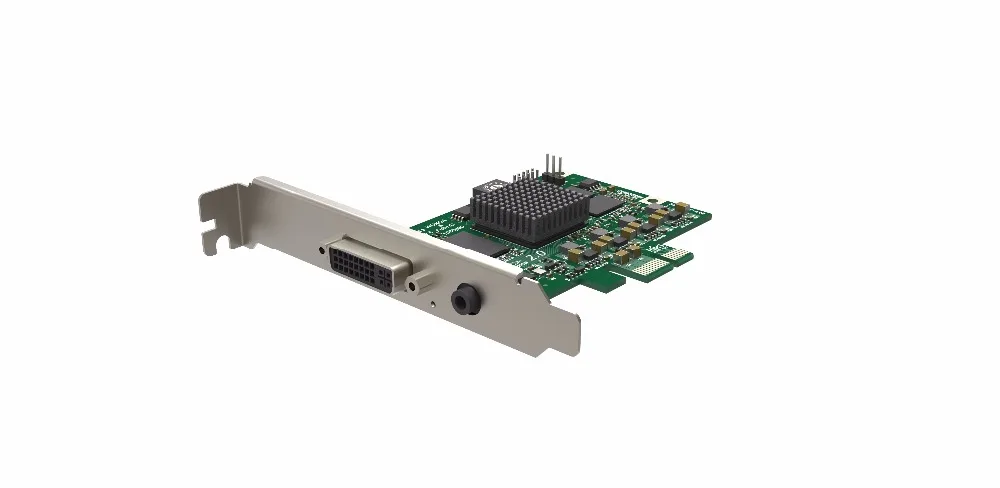

HD видео Captuer программное обеспечение Magewell Pro захват DVI 1 канал DVI карта захвата PCI Express Поддержка Windows/Linux

Поддерживаемая ОС

Windows 7/8/8. 1/2008/2008 R2/2012 (x86 & x64)

Linux (исходный код драйвера ядра V4L2 под NDA, поддерживает x86, x64 и arm architecture)

Поддерживаемые APIs

Окна

DirectShow

Направляющие

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

Поддерживаемое программное обеспечение

VLC

VirtualDub

OBS

XSplit

VMix

VidBlaster

Передача данных

Microsoft Media Encoder

Adobe Flash Media Encoder

Любой другой DirectShow/V4L2 кодирование/потоковое программное обеспечение

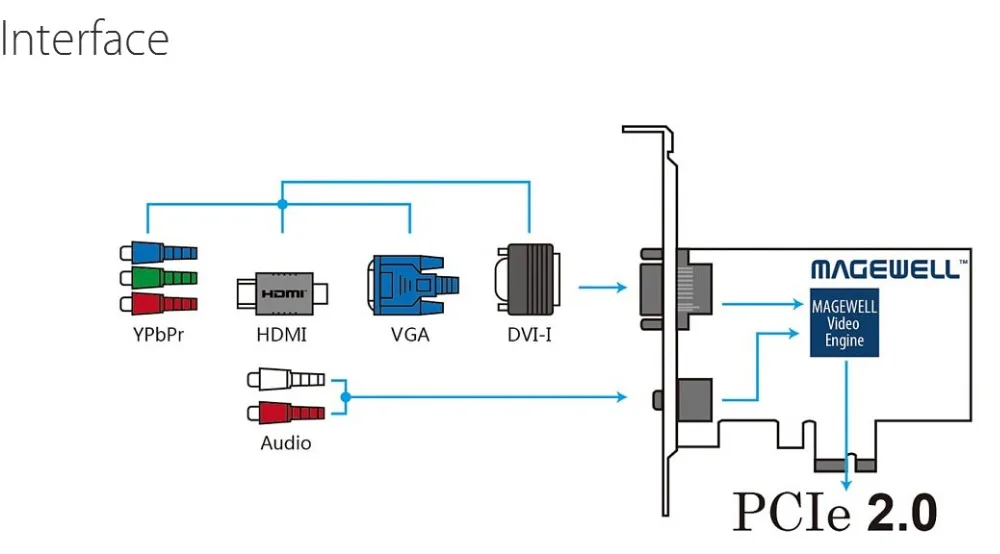

Входные интерфейсы

DVI-I

DVI 1,0

HDMI 1.4a (через пробой кабель)

VGA (через разъем DVI2VGA)

Компонент (через пробой кабель)

3,5 мм разъем для телефона

Линейный вход

Выходные интерфейсы

PCIe Gen2 x1

Входные характеристики

Автоматическое сканирование источников видеовхода при отсутствии входного сигнала в выбранный в настоящее время источник входного сигнала

Ручной выбор источника видеовхода

Автоматический выбор подключенного (встроенного) источника аудио входного сигнала при изменении источника видео входного сигнала

Ручной выбор источника аудиовхода

Поддержка стандартной перекладины на основе выбора источника видеовхода

Поддержка разрешения входного видео до 2048 и раз; 2048 пикселей

Характеристики VGA и компонентов

12-битный ADC

Поддержка цветовых форматов RGB и YCbCr (YUV)

Поддержка & lsquo; Seperated sync & rsquo;, & lsquo; Composite sync & rsquo;, & lsquo; Sync-on-green & rsquo; (SOG), & lsquo; синхронизация-on-luminance & rsquo; (соя)

Поддержка DMT, CEA, CVT, GTF видео таймингов

Входные сигналы с частотой пикселей до 165 МГц оцифрованы с 1:1 выборкой

Входные сигналы с частотой пикселей более 165 МГц могут быть оцифрованы с горизонтальной подвыборкой (в результате некоторые потери качества изображения и ndash; официально не поддерживаются)

Автоматическое определение цветовых форматов RGB и YCbCr

Автоматическая или ручная регулировка фазы выборки

Автоматическое горизонтальное выравнивание

Поддержка пользовательских видео таймингов

Поддержка индивидуальных видео разрешений для CVT/GTF таймингов

Особенности HDMI

HDMI приемник 225 МГц

Адаптивный HDMI эквалайзер для кабелей длиной до 30 м

Поддержка заказного EDID

Поддержка извлечения AVI/Audio/SPD/MS/VS/ACP/IRSC1/ISRC2/Gamut InfoFrames

Полная поддержка колориметрии

Поддержка цветовых глубин 8/10/12 бит

Поддержка RGB 4:4:4, YCbCr 4:4:4, YCbCr 4:2:2 цветопередачи

Поддержка до 8-канальных аудиопотоков IEC60958/IEC61937

Поддержка извлечения информации о создании аудио и данных о состоянии канала

Поддержка извлечения информации о времени видео

Поддержка извлечения информации о формате 3D

Поддержка извлечения кода времени Sony/Canon DSLR

Форматы вывода видео

Поддержка разрешения выходного изображения до 2048 и раз; 2048 пикселей

Поддержка скорости выходного кадра до 120 кадров в секунду. (Фактическая Выходная частота кадров может быть ограничена пропускной способностью PCIe и более высокими разрешениями изображения и ndash; выше 1280 & times; 1024 & ndash; по часам pixel бортового оборудования для обработки видео. Например. Максимальная частота кадров в 1920 раз; 1080 = ~ 80 кадров в секунду.)

Поддержка 4:2:0 8-битных форматов вывода: NV12, I420, YV12

Поддержка 4:2:2 8-битных форматов вывода: YUY2, YUYV, UYVY

Поддержка 4:4:4 8-битных форматов вывода: V308, IYU2, V408, BGR24, BGR32

Поддержка 10-битных форматов вывода 4:4:4: V410, Y410

Больше форматов вывода поддерживаются через Pro Capture SDK для DirectKS

Особенности обработки видео

Два трубопровода для обработки видео с пропускной способностью ~ 180 мпикселей/с для каждого

Полная 10-битная обработка видео

Видеосъемка

Масштабирование видео

Видеосъемка

Волна

Топ из смеси и низа

Только верхнее поле

Только нижнее поле

Конвертация соотношения видео

Автоматический или ручной выбор входного соотношения сторон

Автоматический или ручной выбор коэффициента выхода

Три режима преобразования соотношения сторон: игнорирование (анаморфный), обрезка или обивка (почтовый ящик или Pillarbox)

& Middot; преобразование цветного видео формата

Автоматический или ручной выбор входного цветового формата и диапазона квантования

Автоматический или ручной Выбор формата выходного цвета, диапазона квантования и диапазона насыщенности

Поддержка цветовых форматов RGB, YCbCr 601, YCbCr 709, YCbCr 2020

Поддержка ограниченного или полного диапазона квантования

Поддержка ограниченного, полного & lsquo; расширенного диапазона гаммы и rsquo; диапазона насыщенности

& Middot; Конвертация частоты кадров видео

И middot; видео OSD композиция

Поддержка экранного изображения PNG (до 2048 & раз; 2048)

Поддержка динамической загрузки изображения RGBA OSD через SDK

Несколько карт в системе

Поддержка нескольких карт, подключенных к одной системе

Бортовой поворотный переключатель для установки номера карты с 16 позициями от 0 до F

Дерево устройств системы будет отображаться и ldquo; 01: Pro Capture AIO & rdquo; когда поворотный переключатель установлен на 1 и так далее

Имя видео и аудио устройства, отображаемое в вашем программном обеспечении, будет включать номер карты (устанавливается поворотным переключателем)

Несколько выходных потоков

Неограниченный выходной поток для любого входного канала

Независимая обрезка, соотношение сторон, формат цвета, разрешение, частота кадров, деинтерлейсинг и настройки цвета для каждого отдельного потока

Ультра низкая поддержка задержки

Задержка 64 видео линий

Режим частичного уведомления в SDK

Отметка времени и синхронизация A/V

Аппаратные часы с высоким разрешением 100ns

Рамки для аудио (192 аудио образцов) и видеорамки штампованы аппаратными часами

Аппаратные часы можно синхронизировать через карты (через SDK)

SG-DMA видеовыхода

~ 400 МБ/с./с на канал DMA полоса пропускания в системе PCIe 2,0

~ 200 МБ/с./с на канал DMA полоса пропускания в системе PCIe 1,0

Поддержка автоматического обнаружения поверхности графического процессора Intel tiled

Поддержка чипсетов видеоадаптера DirectGMA для AMD

Поддержка GPUDirect для чипсетов видеоадаптера Nvidia

SDK

Pro Capture SDK для DirectShow для легкой интеграции (Windows)

Pro Capture SDK для DirectKS для максимальной гибкости и производительности (Windows)

Настройки драйвера Windows

Все варианты могут управляться тремя уровнями ключа регистрации: глобальный уровень, уровень продукта и уровень устройства

Названия фильтров видео, аудио, перекладина могут быть настроены с помощью ключей регистрации

Обновление прошивки

Несколько карт в одной системе можно модернизировать одновременно

Карты можно обновить без отключения питания системы (в большинстве случаев даже Перезагрузка не требуется)

Светодиодный индикатор

Индикаторы состояния указывают рабочее состояние каждого канала: холостой режим, блокировка входного сигнала, сбой памяти или сбой конфигурации FPGA.

Форм-фактор

Низкопрофильная дополнительная карта PCIe x1

92,76 мм x 68,88 мм (без кронштейн pci)

Аксессуары

Разъем DVI2VGA

DVI-I в HDMI + компонентный прорыв

Низкопрофильный кронштейн

Энергопотребление

Максимальный ток при 12 В ~ 0,4 А

Максимальный ток при 3,3 В ~ 0,2 а

Максимальная потребляемая мощность ~ 4,7 Вт

Рабочая среда

Рабочая температура: от 0 до 40 градусов C

Температура хранения: & ndash; от 20 до 70 градусов C

Относительная влажность: от 5% до 90% без конденсации
