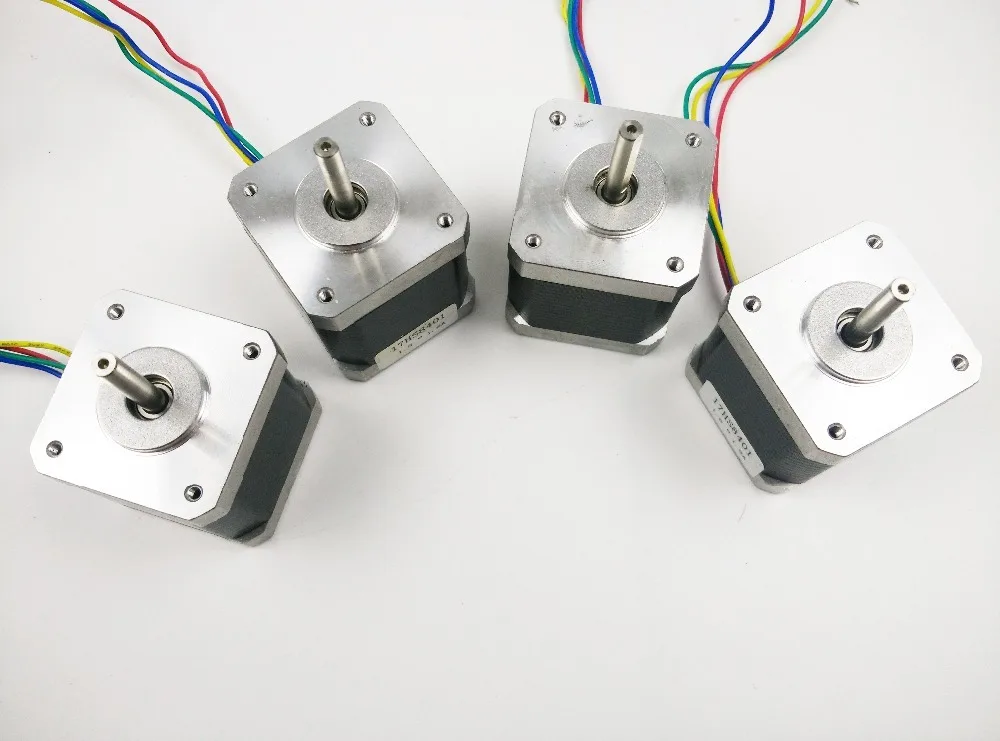

4 осевой комплект фрезерного станка с ЧПУ mach3 драйвера TB6560 + 5 контроллер шагового

4 осевой комплект фрезерного станка с ЧПУ mach3 драйвера TB6560 + 5 контроллер шагового

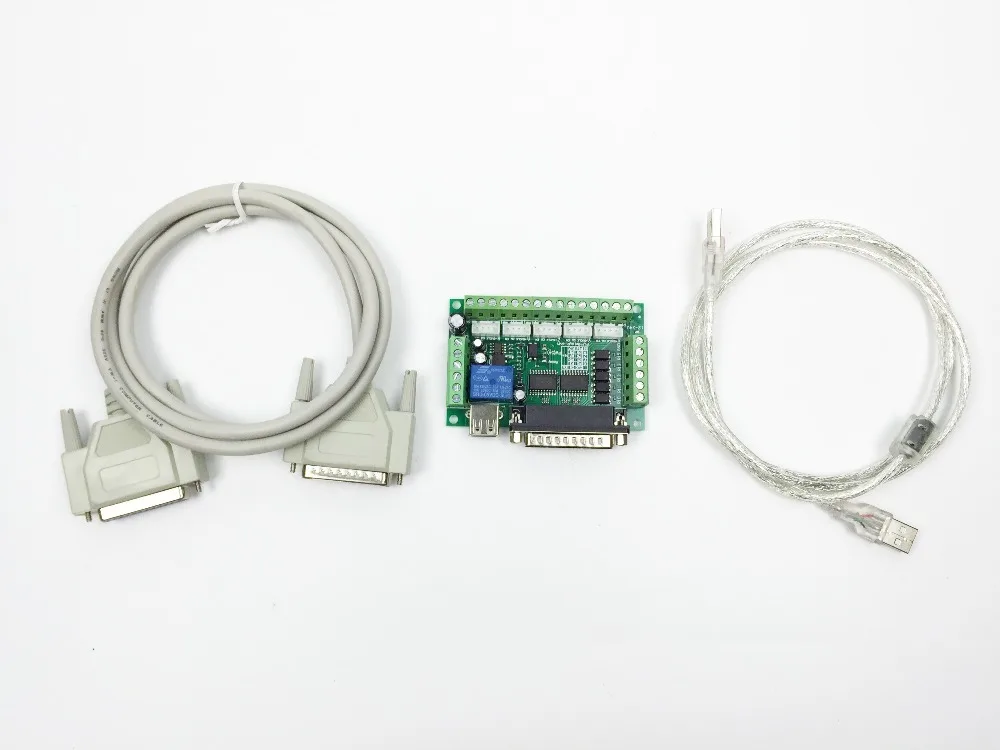

Особенности: 5 оси коммутационная плата1. Полная поддержка MACH3, KCAM4, EMC2 и Поддержка параллельного порта для управления программным обеспечением хоста;2. Приводит ко всему параллельному порту 12 выходному контакту передачи данных, который может управлять пятью шаговыми драйверами;3. С распределительный щит на 5 входной интерфейс, можете взять концевой выключатель и переключатель аварийной остановки, сброс, и нож;4,5 входной светодиодный индикатор показывает состояние входного сигнала;5. С способом 12А реле управления, нормально открытые, нормально закрытые провода, удобное подключение;6. Источник питания 5 В USB или внешний источник питания для облегчения доступа внешнего источника питания;7. На внешнем накопителе включается усиление сигнала, фильтрация, улучшение обработки;8. Пульс, направление формирования сигнала, увеличенная грузоподъемность, скорость передачи данных достигает 10 Мбит/с;9. Выходные контакты с интерфейсом расширения могут 2,54 мм pin 2,54 mmXH-Block; Одноосный шаговый двигатель1. Использование нового импортного японского чипа Toshiba TB6560;2. В основании используются плотные зубья радиатора, охлаждения супер, для обеспечения стабильной работы оборудования;3. Входной сигнал с использованием высокоскоростной опто-изоляции для обеспечения не теряющих шагов, которые импульсное направление сигналы с таким же уровнем 6N137, двойной высокоскоростной оптопара;4. Разнообразие режимов полу-потока и выбор полу-потока тока, использование более гибкого5. Режим распада регулируется, чтобы обеспечить плавность работы двигателя;6. Компактные размеры, размер охлаждающей колодки: 75 мм * 65 мм, четыре механические установки позиционирования Размер отверстия: 67 мм * 58, диаметр монтажного отверстия 4 мм7. Метод установки подробной таблицы на доске, простой в использовании;8. С анти-реверсом цепи, даже если не осторожно штекер питания обратно и не будет сжигать чип, это очень безопасно в использовании.Технические характеристики:Одночиповый драйвер двигателя для синусоидального микроступенчатого управления шаговыми двигателямиСВЕТОДИОДНАЯ индикация включения3 ампер-34 вольт (Напряжение питания: 12-34DC)Полный шаг, полшага, восемь шагов и шестнадцатый шаг (выбор с dipswitches)Крутящий момент (100%, 75%,50%, 20%)Рабочий ток (выбор 0-3A с SW1/SW2/SW3)4 провода, 6 проводов, 8 проводов шаговые двигатели могут быть использованыДва этапа биполярный драйверПростая проводка со стандартными винтовыми клеммамиСтупенчатая частота до 100 кГцЗащита предохранителя на рельсах питания (защищает плату, но также ваш источник питания и мотор)Номинальное напряжение: 12-24 В постоянного токаМаксимальный ток: 3AТок можно регулировать (настройки тока):0.5A, 1A, 1.5A, 2A, 2.5A, 3AПодделка регулируется (режим возбуждения):1,2,8,16Регулировка затухания (режим затухания):0% ---- режиме распада25% --- режим медленного распада50% --- подача заявки на обычном режиме100%-режим быстрого распадаЧерез регулирование режима распада может улучшить рабочее состояние шагового двигателя, для устранения шума и дрожания в движении двигателя блокировки шагового двигателя.Автоматические настройки полупотока (настройки крутящего момента):20% ---- импульсный ток не снижен до 20% от нормального рабочего тока50% ---- импульсный ток не снижен до 50% от нормального рабочего тока75% ---- импульсный ток не снижен до 75% от нормального рабочего тока100% --- нет импульса, когда ток снижен до нормального рабочего тока 100 Шаговый двигатель
