. Характеристики:
Защита от перегрева;
Защита от перегрузки;
Ток зарядки <3A
Ток разряда каждой цепи меньше 1,5a
Низкая мощность Конструкции PCB в целом;
С основным переключателем питания и переключателем с регулируемым освещением;
Четырехсторонний выход управления по умолчанию, можно настроить один на шестисторонний выход;
Свинцово-кислотные батареи 6 в, 12 В, FeLi 3,2 В и Li 3,7 в могут быть использованы.
Нефоточувствительный резистор технология фотоконтроля для обнаружения напряжения солнечных панелей для достижения фотоконтроля;

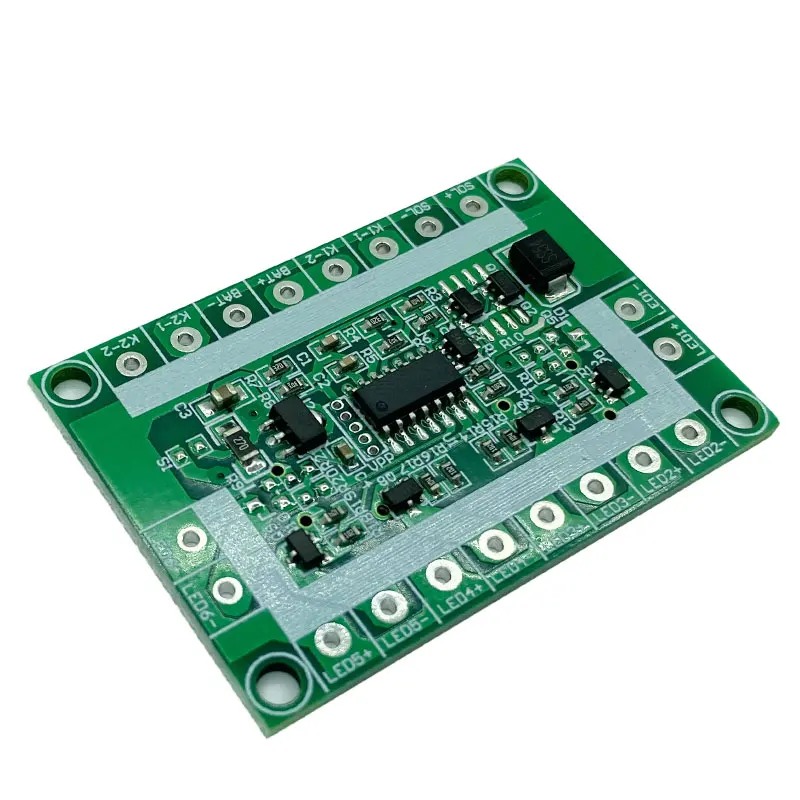

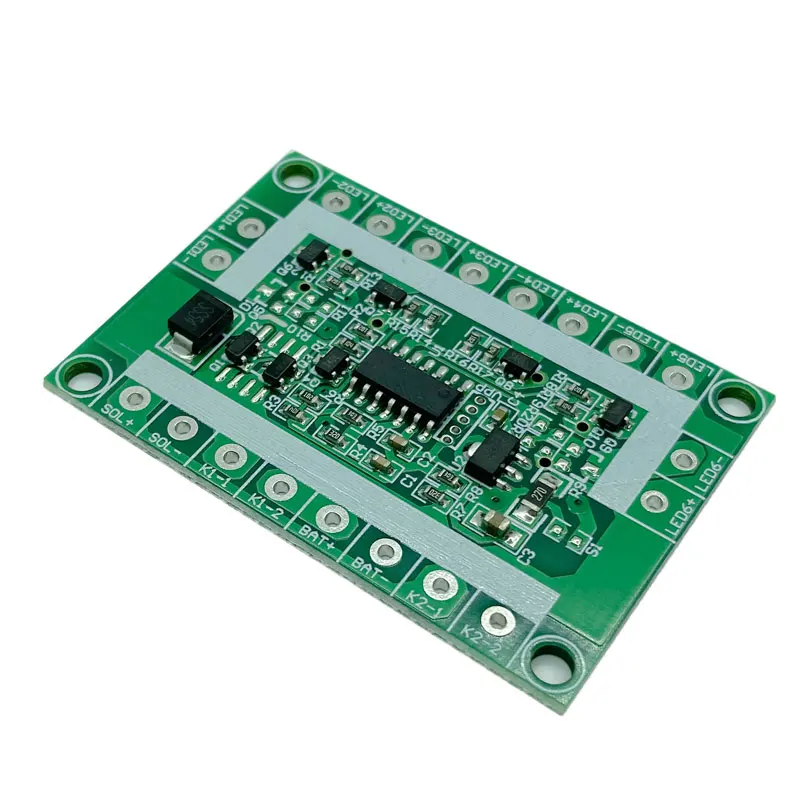

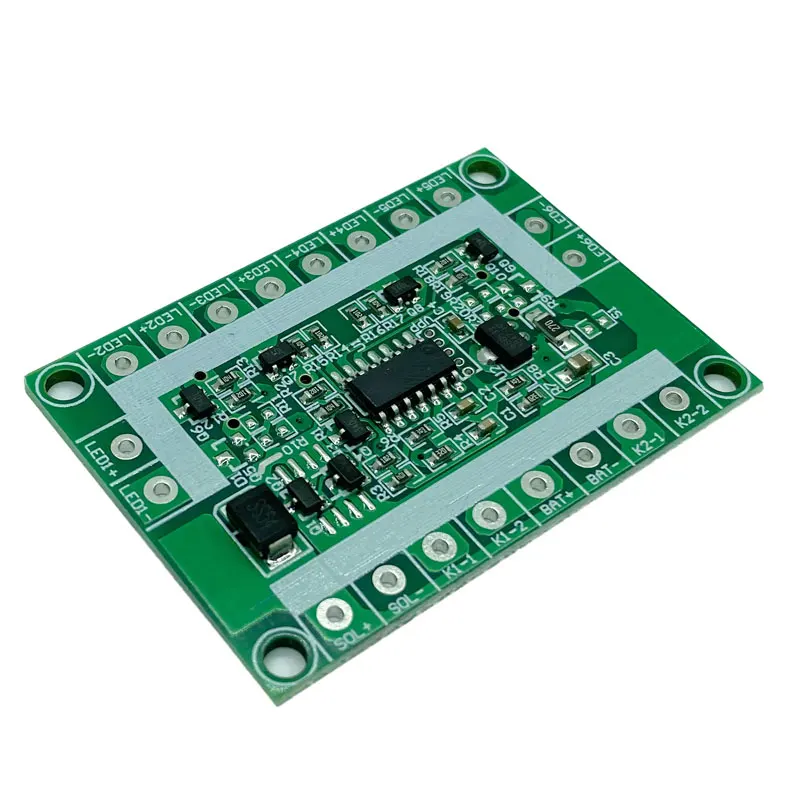

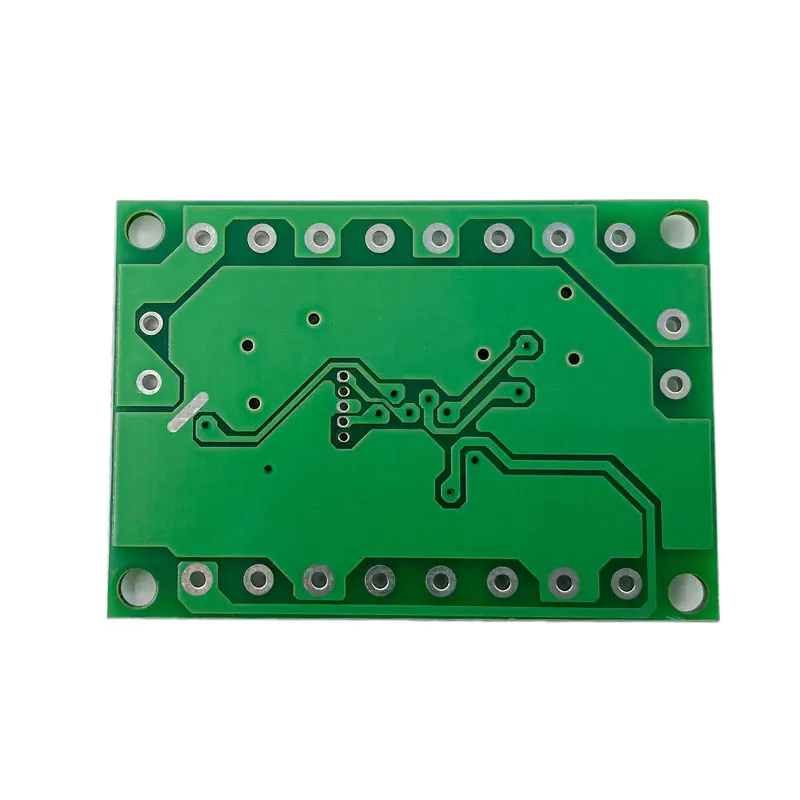

Размер пластины: 50 мм * 35 мм. MOS выход, низкое повышение температуры печатной платы, подходит для долгосрочного использования в суровых условиях.
2. Применимые случаи:

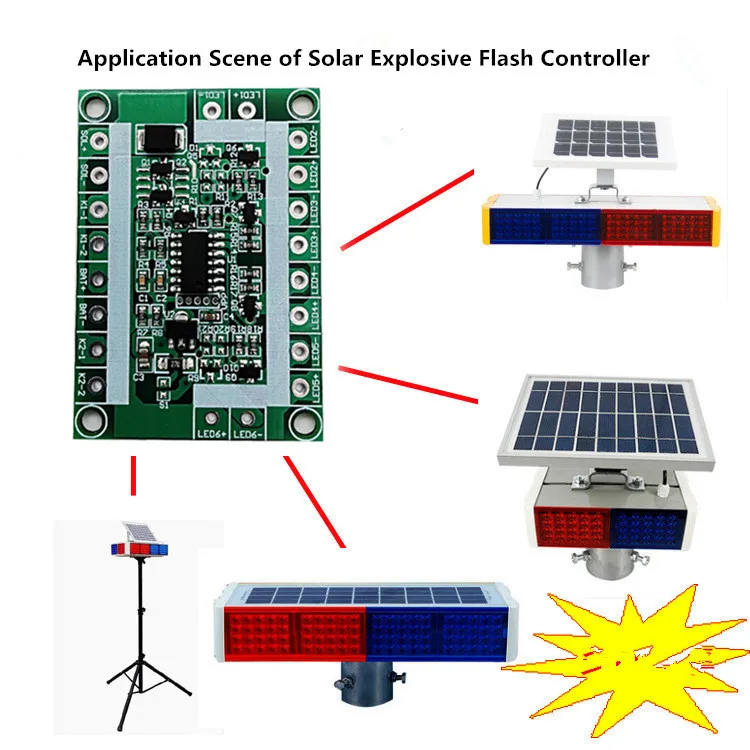

Один-шесть способов вспышки солнечного светофора также может быть использован для солнечной направляющей платы после изменения программы (у нас есть соответствующая программа).
3. Параметры заряда и разряда:
Плата управления подходит только для свинцово-кислотных батарей 12 В/литиевых батарей 3,7 В/литиевых батарей 3,2 В.
Тип батареи, напряжение солнечной панели, зарядный ток и ток разряда
Свинцово-кислотная (6,0 в) 9 в <3A (A) = 1.1A (A)
Свинцово-кислотная кислота (12,0 в) 15 в <3A (A) = 1.1A (A)
Одна литиевая экономия (3,7 В) 5В <3а (Ампер) = 1,1а (Ампер)
Односекционный литий-железо-фосфат (3,2 В) 4,5 в <3A (amp) <1.1A (amp)
Напряжение солнечной панели в вышеуказанной таблице только для справки и может быть соответствующим образом отрегулировано в соответствии с ситуацией.
Настройка типа батареи:
Для 6 в и 12 В свинцово-кислотных батарей и 3,7 в одиночных литиевых батарей, печатная плата судится автоматически в зависимости от напряжения. Напряжение 3,2 в одиночной литиевой батареи фосфата железа перекрывается с напряжением 3,7 в одиночной литиевой фосфатной батареи, поэтому ее необходимо установить вручную при использовании 3,2 в одиночной литиевой батареи фосфата железа.

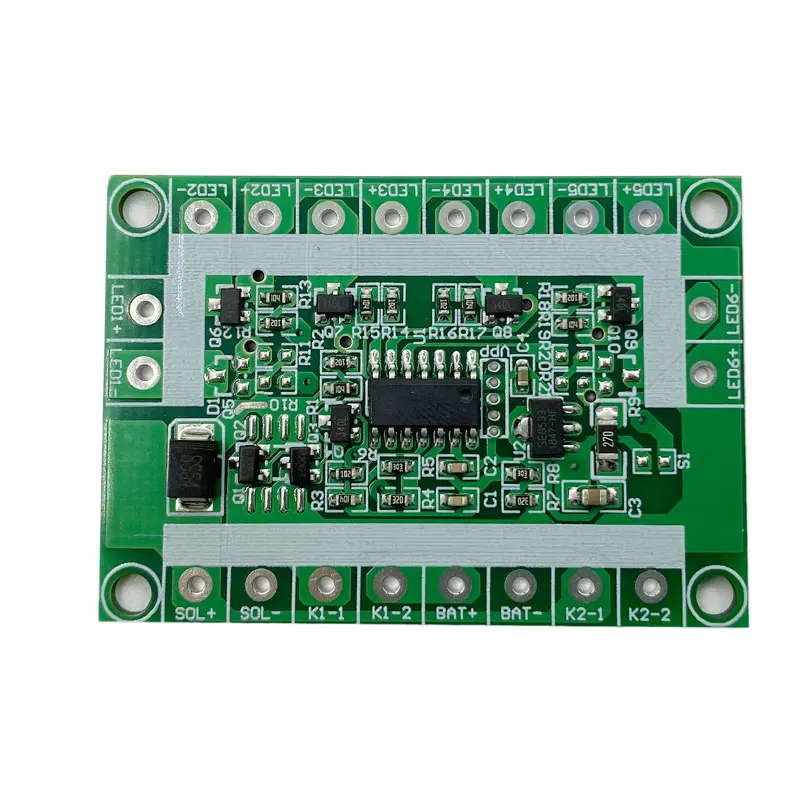

Когда S1 точка короткого замыкания на печатной плате отключена, свинцово-кислотная батарея 6 в, свинцово-кислотная батарея 12 В и Одиночная литиевая батарея 3,7 В соответствуют, и одиночный 3,2в литий-железо-фосфатный аккумулятор соответствует короткому замыканию. По умолчанию S1 отключен.
Эта печатная плата поддерживает только четыре типа батарей, указанных выше. Другие аккумуляторы не поддерживаются. Не используйте другие типы батарей. Если вам нужно использовать другие типы батарей, пожалуйста, свяжитесь с нами, чтобы соответствующим образом настроить оборудование и программное обеспечение.
7. Индикация типа батареи:
Когда клемма аккумуляторной платы включена, выходной терминал указывает на тип батареи в режиме вспышки. Вспышка один раз, PCB считает
Одна литиевая железная фосфатная батарея, и работает с одной литиевой железной фосфатной батареей, связанных с процедурами; Дважды Мигает, печатная плата считается одной литиевой батареей, и запускает одиночные процедуры, связанные с литиевой батареей; вспышка три раза, печатная плата считается свинцово-кислотной батареей 6 в, И запуск 6 в свинцово-кислотных аккумуляторов; мигание четыре раза, печатная плата считается свинцово-кислотной батареей 12 В и запуск свинцово-кислотных батарей 12 В. Соответствующие процедуры.
При использовании, пожалуйста, проверьте, не подключен ли аккумулятор или идентификация печатной платы неверна в соответствии с количеством вспышек на выходном порту. Если Тип аккумулятора, указанный на печатной плате, не соответствует фактическому аккумулятору, аккумулятор должен быть отключен немедленно и прекращен.
Когда клемма аккумуляторной платы включена, напряжение батареи должно быть рядом со стандартным напряжением батареи, чтобы программа не определила батарею неправильно. При сборке ламп и фонарей необходимо определить, правильно ли идентифицирован аккумулятор. Если напряжение батареи обнаружено неправильно, необходимо проверить напряжение батареи, чтобы убедиться, что напряжение батареи правильно, а затем повторно заряжено.
Важное Примечание: При использовании других типов батарей или ошибок идентификации батареи, легкие могут повредить батарею, тяжелые из-за несчастных случаев, идентификация батареи требует внимания! Не обращайте внимания! Не обращайте внимания! Не обращайте внимания!

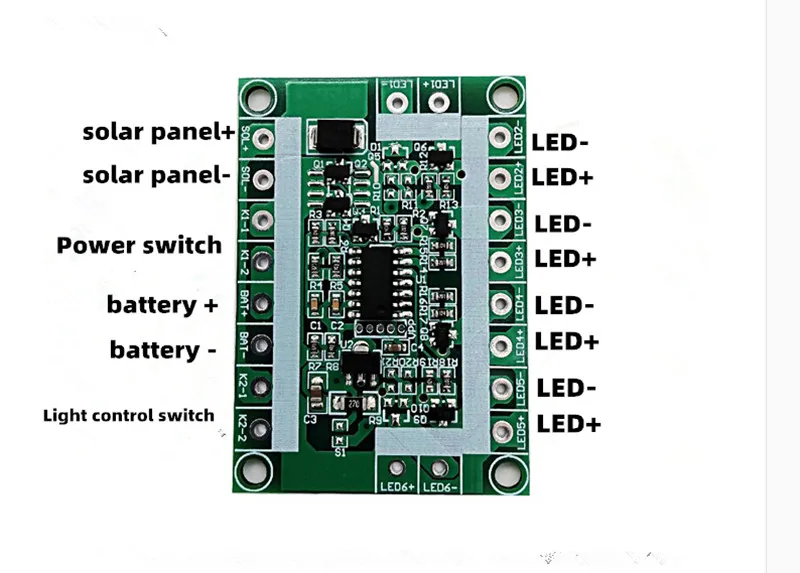

Главный переключатель и оптический переключатель:
Печатная плата имеет интерфейс главного выключателя и выключателя управления светом. После установки главный выключатель закрыт и лампа начинает работать. В это время лампа находится в режиме несветового управления. Лампа включается днем и ночью. Если выключатель управления светом снова закрыт, лампа находится в режиме управления светом. Зарядка в течение дня не включает управление светом, автоматическое освещение ночью
