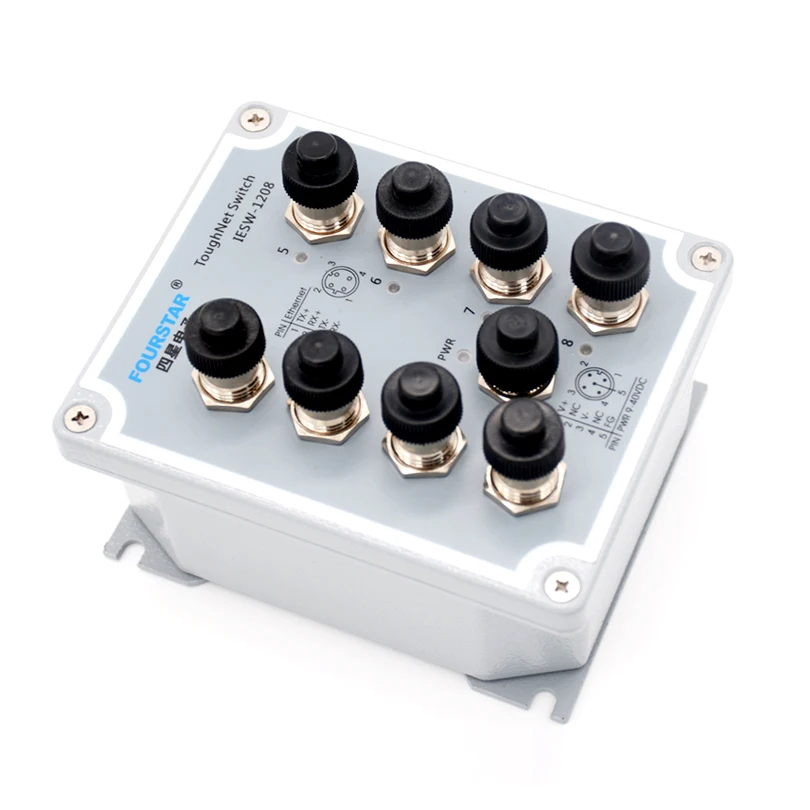

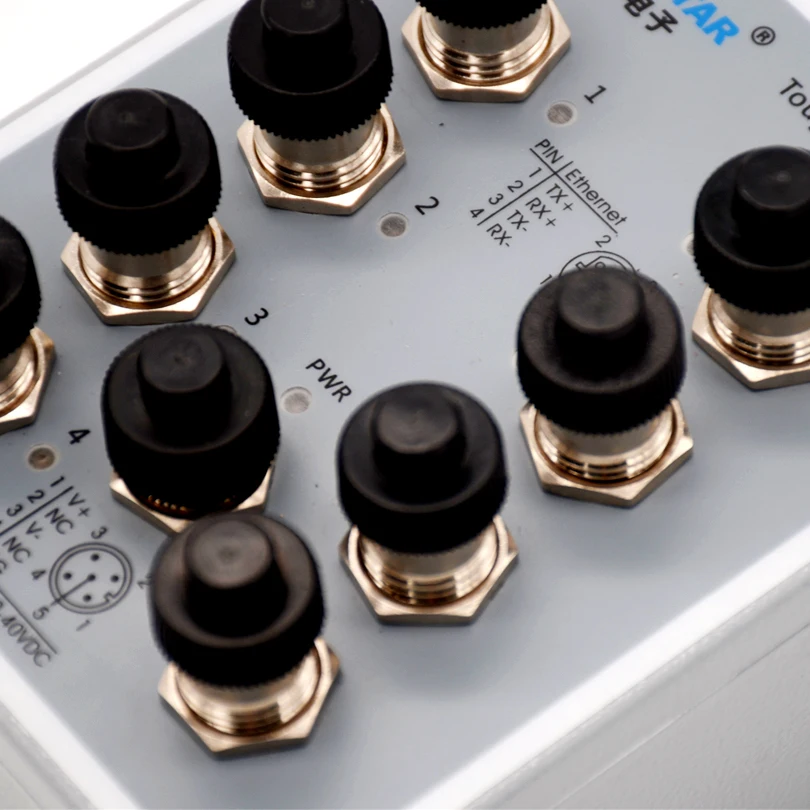

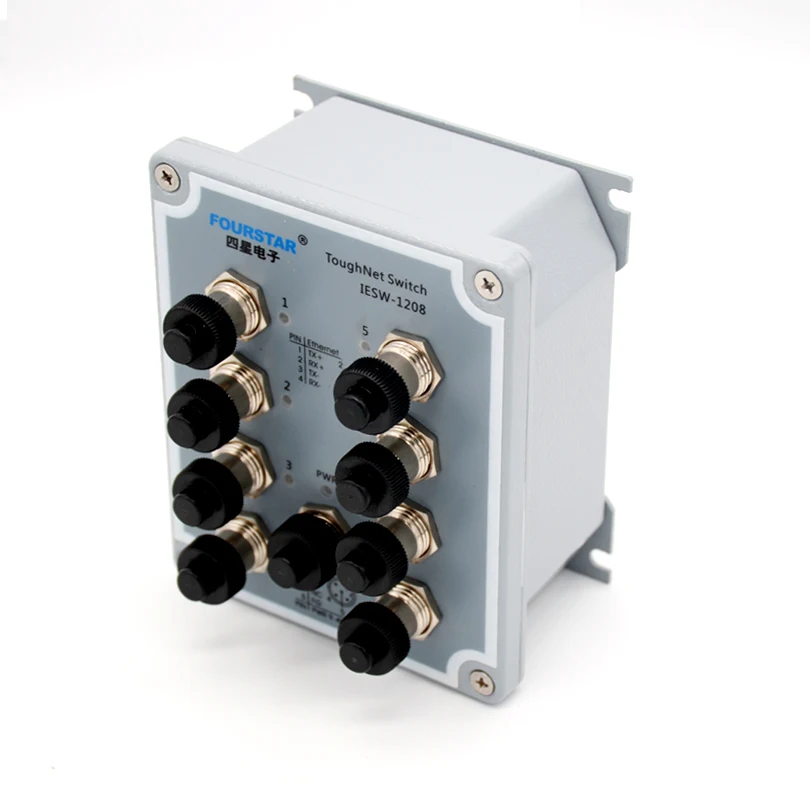

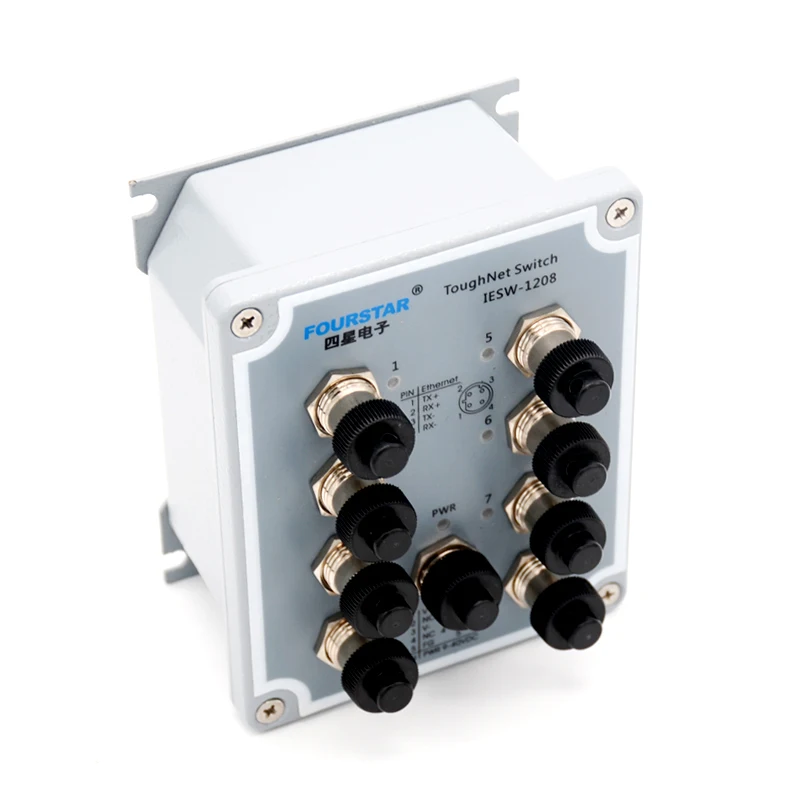

M12 интерфейс широкий температурный закаленный 8-портовый несетевой переключатель управления промышленный Ethernet IESW-1208

1. Общие С быстрым развитием промышленной технологии Ethernet и большим количеством приложений продуктов, он стал одним из самых популярных промышленных сетей контроля связи из-за своей низкой цены, стабильная и надежная скорость связи, богатый программный и Аппаратный продукт, широкое применение и выдержанная технология поддержки. В последние годы, с развитием сетевых технологий, Ethernet пришел в область промышленной автоматизации, формируя новый тип промышленной сети управления Ethernet технологии. Это связано с разработкой промышленной системы автоматизации для распределения и интеллектуального управления, открытыми и прозрачными коммуникационными протоколами и простотой использования, широко признаны индустрией промышленного контроля. В настоящее время многие промышленные устройства управления промышленный интерфейс связи Ethernet был широко настроен. Четырехзвездный электронный IESW-1208 коммутатор Ethernet имеет компактный разъем M12 и класс защиты IP67 для обеспечения надежной работы системы в условиях вибрации или удара. Особенно подходит для железнодорожных перевозок, транспортных средств и других жестких условий. В области промышленной автоматизации его можно использовать для установки наружных коробок без управления. Он гибкий и удобный в использовании, и он очень прост в создании различных сложных сетевых топологий, таких как автобус и звезда. Каждый сетевой порт и порт питания и сетевой порт изолированы друг от друга, а Стандартная конструкция промышленного класса составляет-40 ~ 85 ℃. Рабочая Температура промышленного уровня. Его можно широко использовать в различных промышленных оборудованиях контроля на основе промышленных Ethernet, таких как PLC, HMI, VVVF и DCS.

2. Характеристики и основные технические параметры продукта

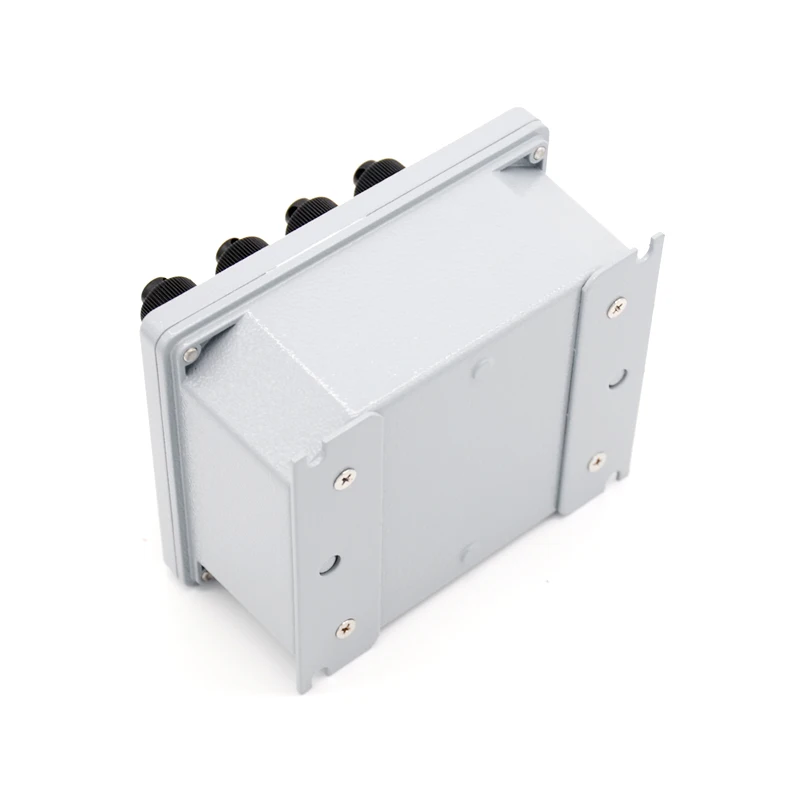

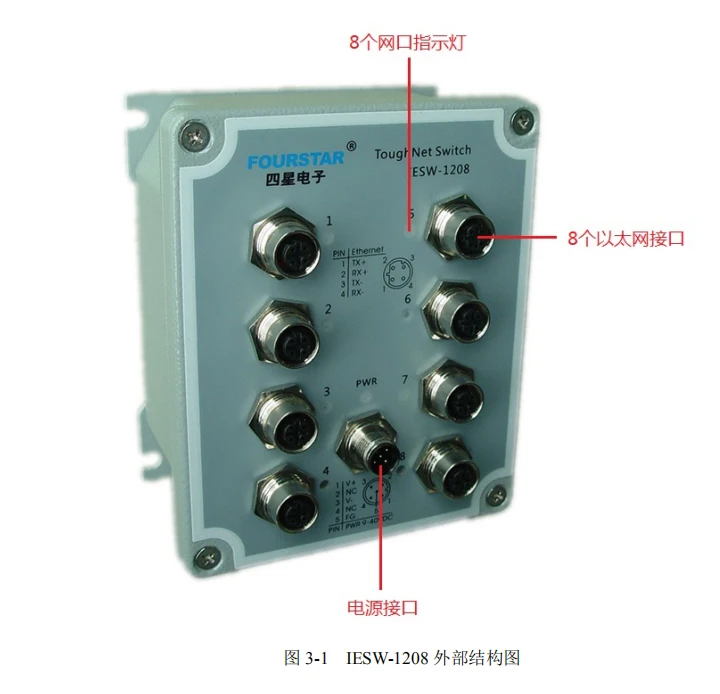

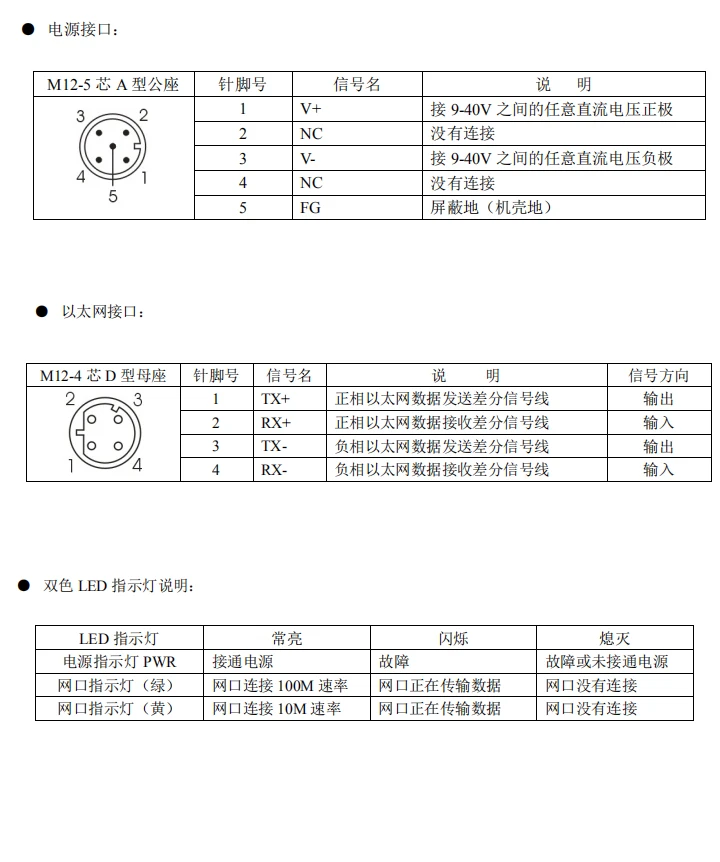

● Интерфейс питания: M12-5 гнездо типа A, 9-40VDC Широкий источник напряжения, не боится колебаний напряжения, потребляемая мощность составляет около 2 Вт. ● Сетевой порт-порт питания полностью изолирован, а напряжение изоляции составляет 1500 Vrms. ● Тип сетевого порта: M12-4 гнездо типа D. ● Совместим со стандартом ieeee802.3 10/100Base-TX Industrial Ethernet. ● Функция подавления шторма вещания используется для ограничения чрезмерных пакетов, генерируемых штормами сетевого вещания и поддержания нормальной передачи данных. ● Скорость передачи: адаптивный сетевой порт 10/100 М. ● Сетевой порт имеет функцию автоматического перемычки MDI/MDI-X, которая может автоматически адаптироваться к сквозному кабелю и перекрестному кабелю. ● Максимальное расстояние передачи: категория 5 витая пара (Cat.5) 100 метров. ● Имеет индикаторы состояния порта питания и Ethernet. ● Уровень защиты: IP67. ● Рабочая температура: от-40 до + 85 °C. ● Размеры: 65 мм × 114 мм × 140 мм (длина × ширина × высота). ● Вес: 750 грамм. ● Способ установки: установка болтов на задней панели.

4. Руководство по установке и использованию

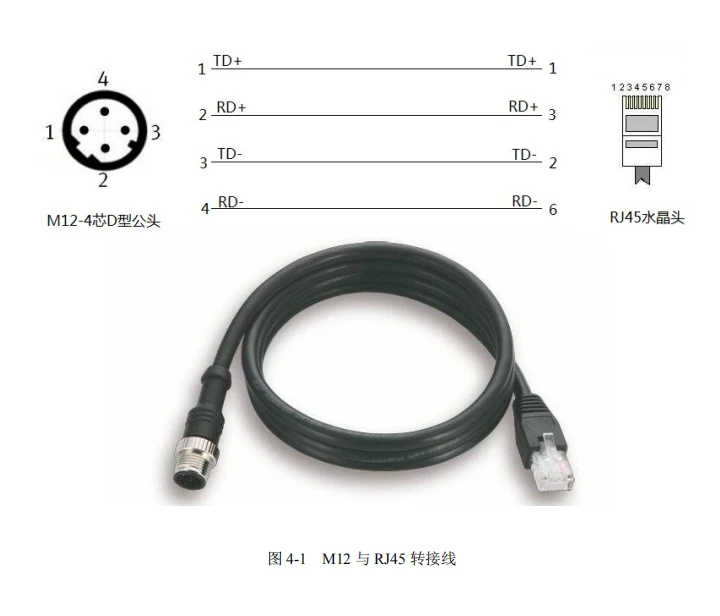

Перед установкой и использованием IESW-1208 переключателя выберите квалифицированный бескислородный медный провод и подтвердите, что подключенный кабель (витая пара типа 5) не может превышать 100 м в длину и в промышленной среде, используйте сеть витой пары с защитным слоем для подключения защитного слоя витой пары и защитного слоя штепсельной вилки M12, Подключите экранированный FG на клемме питания к корпусу и подключите корпус к земле. Поскольку сетевой порт имеет функцию автоматического перемычки MDI/MDI-X, вы можете использовать прямую сетевую линию и перекрестную сетевую линию. IESW-1208 является устройством plug and play и не требует отладки. Вы можете использовать соединение между вилкой M12 и вилкой RJ45 для подключения оборудования сетевого порта M12 и оборудования сетевого порта RJ45. Схема подключения этого соединения показана следующим образом:

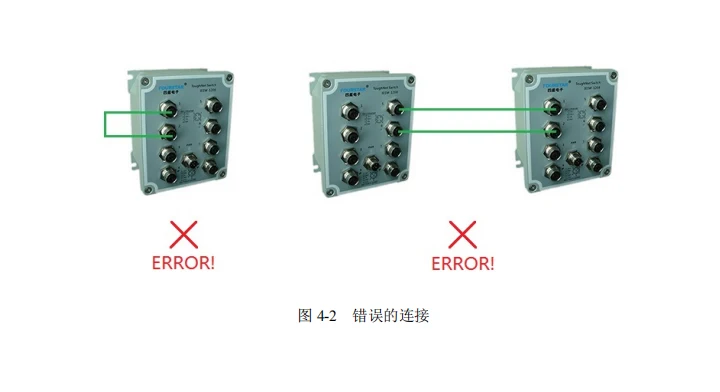

Обратите внимание, что два или более портов, которые подключаются непосредственно к обоим портам на коммутаторе или случайно подключаются к обоим переключателям, приведут к незаконному циклу. Такой незаконный цикл приведет к перегрузке сети и сбоя сети.

5. Описание подавления функции storm вещания

Storm вещания-это определенный переключатель. Это обычное явление, что рамка трансляции в сети влияет на нормальную сетевую связь из-за быстрого увеличения числа. Вещательный шторм может занимать большую пропускную способность сети, и когда оборудование в сети все больше и больше, время, занимаемое вещанием, может быть все больше и больше, И когда достигается определенная степень, влияет влияние на передачу нормальной информации в сети, И задержка передачи данных вызвана, тяжелой, а затем привести к тому, что сетевое устройство отключится от сети и даже вызовет перегрузку и параличу всей сети, так что вся сеть не функционирует должным образом, то есть шторм трансляции. Подавление штормов вещания позволяет портам фильтровать штормы вещания, которые появляются в сети. Когда полученный через порт канал вещания накапливается до заданного порогового значения, порт автоматически отбрасывает полученную раму вещания. Когда рамка трансляции не скапливается до порога, рамка трансляции обычно транслируется в другие порты переключателя.

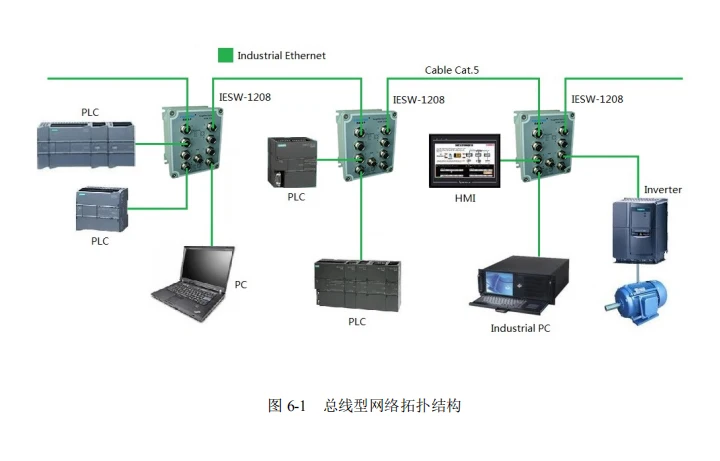

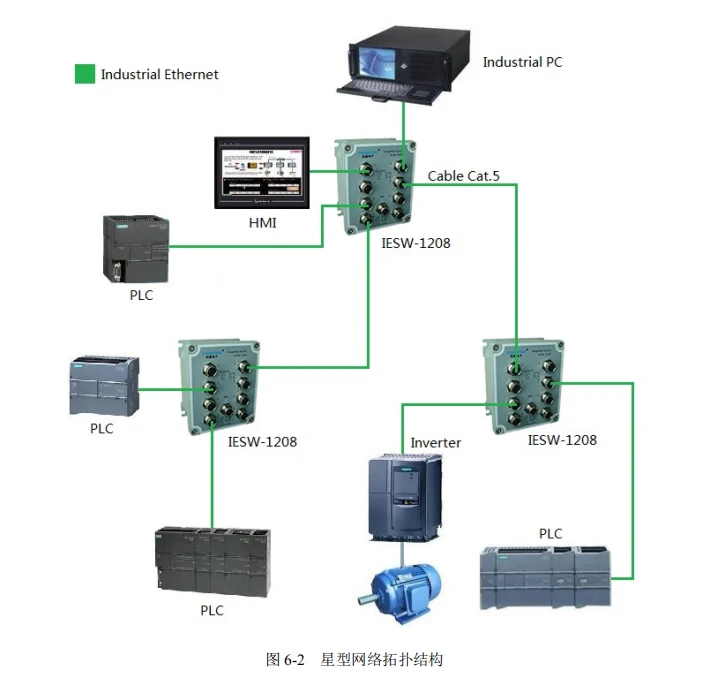

6. Топология общей сети
