| Описание: |
- Особенности:

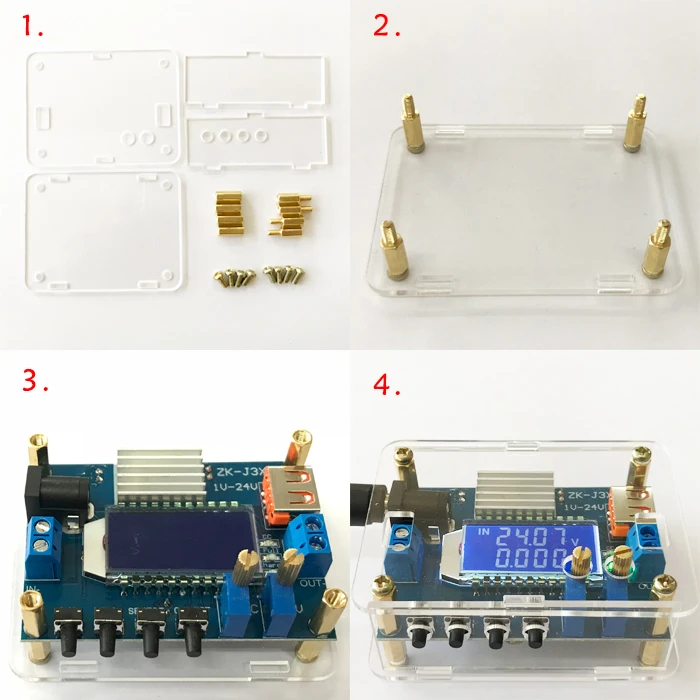

Предпродажное уведомление! Диапазон выходного напряжения usb-порта может быть отрегулирован от 1 до 24 В, не совсем 5 В. Перед подключением к устройству USB, она должна быть проверена. Поэтому мы не гарантируем, что потери. В комплект поставки входят винты из медной колонки с акриловым радиатором и другие аксессуары, которые необходимо собрать сами. Это переменного тока в постоянный ток понижающий модуль. Не может быть вход в переменный ток, непосредственно разгерметичный трансформатор. Это понижающий модуль. Входное напряжение должно быть выше, чем выходное напряжение на 2 В. Если выходное напряжение не может быть отрегулировано, это может быть связано с тем, что потенциометр вращается в более высоком положении. Для входного напряжения, вы можете отрегулировать выходное напряжение, поворачивая потенциометр CV против часовой стрелки для 20 кругов.

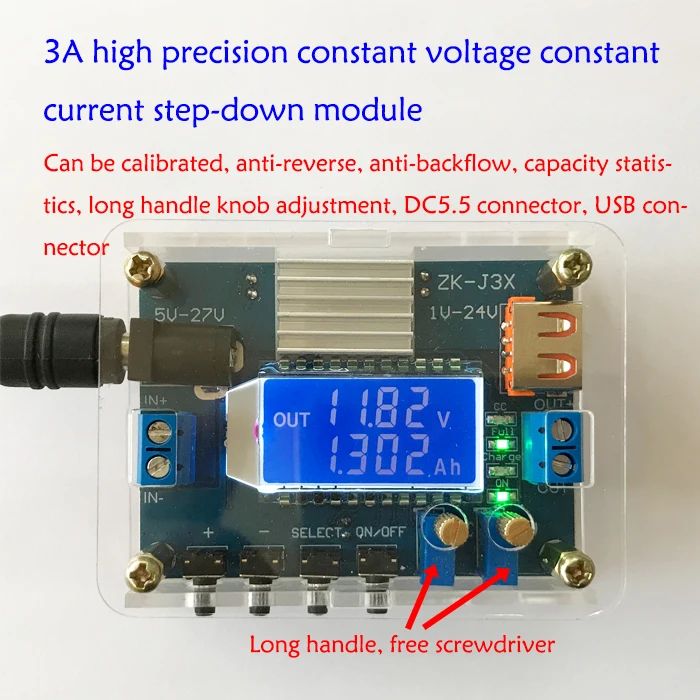

1. Хит продаж
1,1. Простая настройка, настройка напряжения и тока для длинной ручки, без инструментов; 1,2. Высокая точность калибровки, самокалибровка из напряжение на входе и выходе выходной ток, точность напряжения 0,01 V, текущая точность 0.001A.
1,3. Все виды защиты, обратное подключение, без горения, с обратным потоком можно напрямую подключать к батарее, не беспокойтесь о смене батареи, модуль сжигания, нет необходимости в другой серии диодов, защита от перегрузки по току, короткое замыкание не горит, ограничение тока аккумуляторной батареи;
1,4. С входным портом DC5.5, с USB регулируемым выходным интерфейсом напряжения;

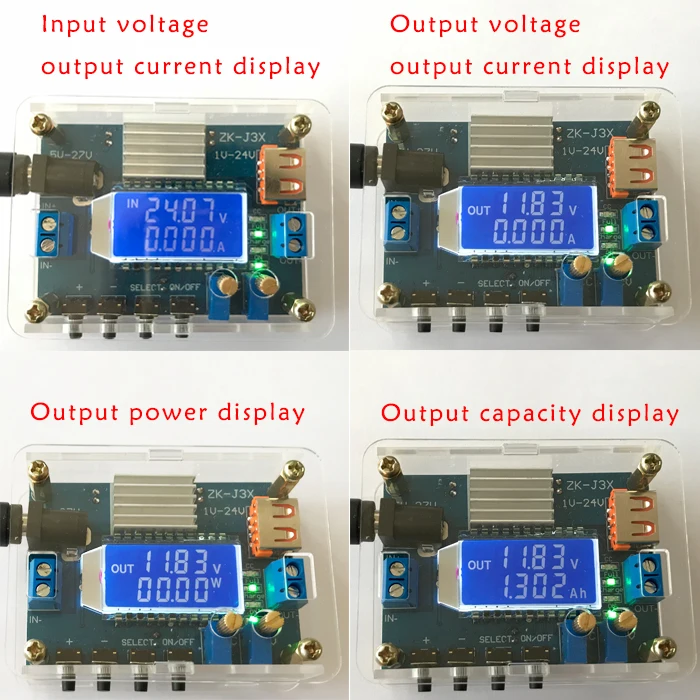

1,5. Пять видов параметров, включая дисплей емкости, дисплей входного и выходного напряжения, дисплей выходных данных, дисплей мощности, дисплей емкости;
1,6. Выходная рябь очень маленькая, и выход фильтруется LC.
2. Параметры продукта
2,1. Входное напряжение: 5-27 в (входное напряжение должно быть выше, чем выходное напряжение 2 в. Если вы хотите выход 5 В, входное напряжение должно быть выше 7 в; Если выходное напряжение не может быть отрегулировано, это может быть потому, что потенциометр вращается выше входного сигнала. Напряжения, вы можете настроить потенциометр CV против часовой стрелки 20 раз, чтобы увидеть изменение напряжения на выходе)
2,2. Выход напряжение: 1-24 вольт постоянного тока (Выход напряжение если сумма вашего заказа превышает 24,5 V, автоматическое отключение, Выход, дисплей OV, после того, как снижение Выход напряжения, пресс-релиз кнопку, чтобы решить)
2,3. Выходной ток: Максимальная выходная мощность составляет около 3 А. Рекомендуется использовать в 2.5A. В то время как это тепло большого размера, вы должны решить рассеивания тепла проблемы. В режиме постоянного напряжения Выходной ток адаптируется в соответствии с размером нагрузки, и он не регулируется. (Регулируемый лимитный ток составляет около 3 А, выходной ток превышает 3 А, автоматическое отключение, отображение OC, уменьшение тока нагрузки, нажмите кнопку ONOFF, чтобы решить)
2,4. Выходная мощность: менее 30 Вт (когда выходная мощность больше 30 Вт, выход автоматически отключен, OP отображается, после того, как мощность нагрузки была снижена, нажмите кнопку ONOFF, чтобы решить проблему)
2,5. Напряжение дисплей: разрешение 0,01 V, завод точность ± 0,1 V или около того (может быть скорректирована Сделай своими руками)
2,6. Ток на дисплее: разрешение 0,001a, диапазон 0-3 А, Заводская точность ± 0,05a; Ошибка отображения больше, когда выходной ток меньше 0,05a, небольшой ток в пределах 10-40 мА не может быть отображен (калибровка, когда выходной ток больше 1 А, более acurrate)
2,7. Дисплей емкости: Разрешение 0001 Ач, диапазон 99,99 Ач (можно длинное нажатие «-» до очистки, автоматическое сохранение после отключения питания, автоматическое накапливание после включения. Насыщает после достижения 99,99 Ач, необходимо вручную очистить)
2,8. Эффективность преобразования: менее 95%
2,9. Рабочий ток: около 30 мА
2,10. Защита от обратного подключения на входе: Да
2,11. Выход с защитой от обратного потока: Да, его можно напрямую подключать к батарее для зарядки, не нужно добавить Диоды (есть эквивалент 1K Ом, макетная нагрузка внутри модуля на выходе. После окончания зарядки, аккумулятор потеряет питание от аккумулятора. Учтите это, пожалуйста, выход соединен в серии с диодом)
2,12. Защита от короткого замыкания: Да

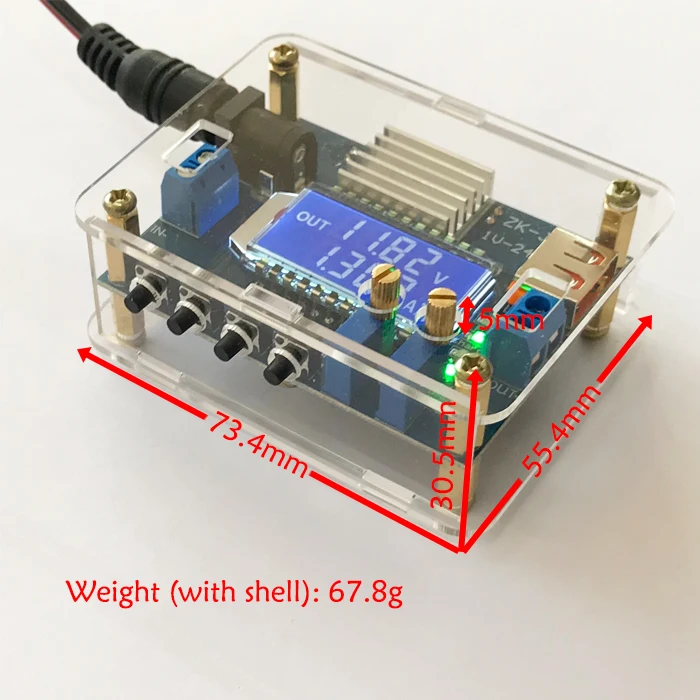

2,13. Размеры: длина * ширина * высота 73,4 мм * 55,54 мм * 30,5 мм
2,14. Вес: 67,8 г (включая аксессуары, аксессуары, вес 41,5 г)

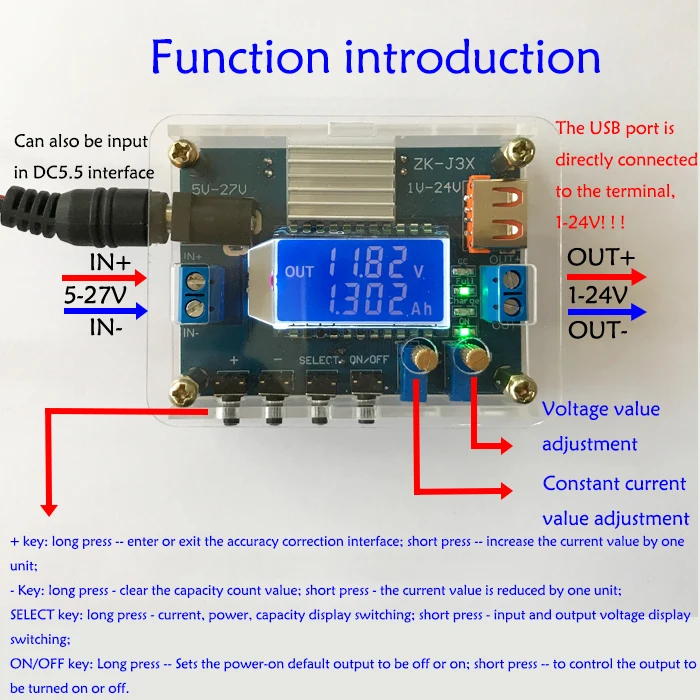

3. Описание функций
3,1. Кнопка
Кнопка «+»: длинное нажатие-вход или выход из интерфейса коррекции точности; Короткое нажатие-значение коррекции тока должно быть увеличено на один блок;
Кнопка «-»: длинное нажатие-Очистите значение подсчета емкости; Короткое нажатие-значение коррекции тока необходимо уменьшить на одно устройство;
Кнопка «выбрать»: длинное нажатие, переключение между отображением тока, мощности и емкости; Короткое нажатие, переключение между дисплеем входного напряжения и напряжения на выходе;
Кнопка «Вкл/Выкл»: Нажмите и удерживайте нажатой и удерживайте кнопку «Вкл/Выкл», чтобы выключить или включить выход по умолчанию; Короткое нажатие, удерживайте кнопку управления, чтобы включить или выключить выход.
3,2. Ручка потенциометра
На левой стороне находится Потенциометр регулировки тока CC, который вращается по часовой стрелке, чтобы увеличить заданный ток. Когда ток нагрузки достигает заданный ток, он входит в состояние постоянного тока (обратите внимание, что потенциометр может увеличивать выходной ток, под постоянным давлением). Выходной ток зависит только от нагрузки и зависит от нагрузки);
На правой стороне находится Потенциометр регулировки напряжения CV, вращение по часовой стрелке, может увеличить Выходное напряжение (это понижающий модуль, входное напряжение должно быть выше, чем выходное напряжение 2 в, если выходное напряжение не может быть отрегулировано, вы сначала отрегулируете потенциометр CV против часовой стрелки).
3,3. Показателей
CC-светильник с индикатором постоянного тока, яркий, когда постоянный ток (красный);
Full-батарея полностью заряжена, индикатор светильник (зеленый). Если значение постоянного тока Установите на 2 А, лампа будет включаться, когда ток зарядки достигает 0,2 а или меньше. Полный индикатор будет светильник и индикатор зарядного устройства будет выключен.
Индикатор заряда аккумулятора (синий);
Индикатор состояния на выходе (зеленый);
3,4. Порты ввода и вывода
Вход-левая сторона, DC 5,5 мм разъем или 5,08 мм терминал как Вход;
Выходная мощность-правая сторона, порт USB или разъем 5,08 мм, выходная мощность также может быть выходная мощность одновременно (особое внимание! Напряжение usb-порта не является чистым, 5 В, терминал напрямую подключен, диапазон регулировки-1-24 В)

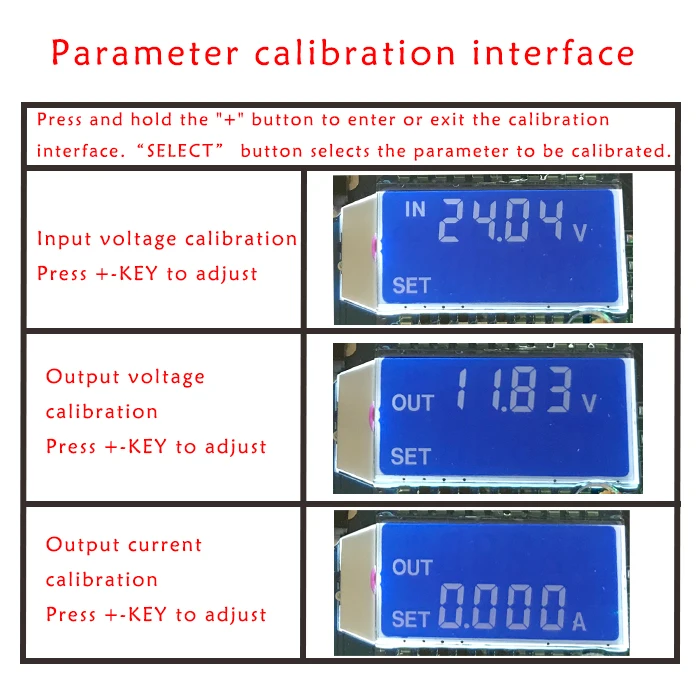

4. Метод калибровки точности
Калибровка входного напряжения-нажмите и удерживайте кнопку «+», чтобы установить интерфейс, дисплей ТОКА-вход в напряжение, короткое нажатие кнопки «+» или «-» для регулировки, нажмите и удерживайте кнопку «+», чтобы выйти из набора интерфейса;
Калибровка напряжения на выходе-нажмите и удерживайте кнопку «+», чтобы открыть интерфейс набора. Дисплей ТОКА-это входное напряжение. Нажмите кнопку «выбрать», чтобы переключиться на выходное напряжение. Для настройки нажмите кнопку «+» или «-». Нажмите кнопку «+», чтобы выйти из набора интерфейса;
Калибровка тока на выходе-нажмите и удерживайте кнопку «+», чтобы открыть интерфейс набора. Дисплей ТОКА-это входное напряжение. Нажмите кнопку «выбрать», чтобы переключиться на выходное напряжение. Нажмите кнопку «выбрать» снова, чтобы переключиться на интерфейс отображения выходных данных. Для настройки нажмите и удерживайте кнопку «+» или «-», чтобы выйти из набора интерфейса. Примечание: Калибровка является более точной, когда ток больше 1 А; Ошибка дисплея большая, когда выходной ток меньше 0,05a, И может не отображаться, если выходной ток меньше 10-40 мА.
5. Примечания
5,1. Вход модуля в выключение и выход-короткое, в противном случае функция постоянного тока будет недопустимой.
5,2. Пожалуйста, убедитесь, что питание источника питания выше, чем мощность, требуемая выходной нагрузкой. Пожалуйста, уменьшайте использование энергии, когда модуль горячий!
5,3. Пожалуйста, внимательно прочитайте описание товара перед использованием. Повреждения, вызванные неправильным использованием, не будут компенсированы.
![1]()
![2]()
![3]()
![4]()
![5]()
![6]()
Посылка содержание
100% Фирменная Новинка
Понижающий преобразователь постоянного тока, 1 шт., модуль питания CC CV, 1-24 В, 3 А, Регулируемый блок питания, 5 В, 12 В
|
|
