Введение в 2 TC1782 V2 оценочная плата

Плата разработки TC1782 V2 используется для разработчиков для изучения технологии разработки программного обеспечения и оборудования TC1782, для оценки микроконтроллера

Может быть отдельная плата, с помощью которой вы можете проверить, может ли TC1782 соответствовать вашей целевой заявке, прежде чем вы должны

Используйте печатную плату для разработки программного обеспечения и ускорения разработки продукта.

TC1782 V2 оценочная плата по умолчанию MCU модель для sak-tc1782f-320f180hl.Богатый через TC1782

Основные периферийные устройства TC1782 могут быть проверены ресурсами на чипе и периферийными цепями на печатной плате.Тонг

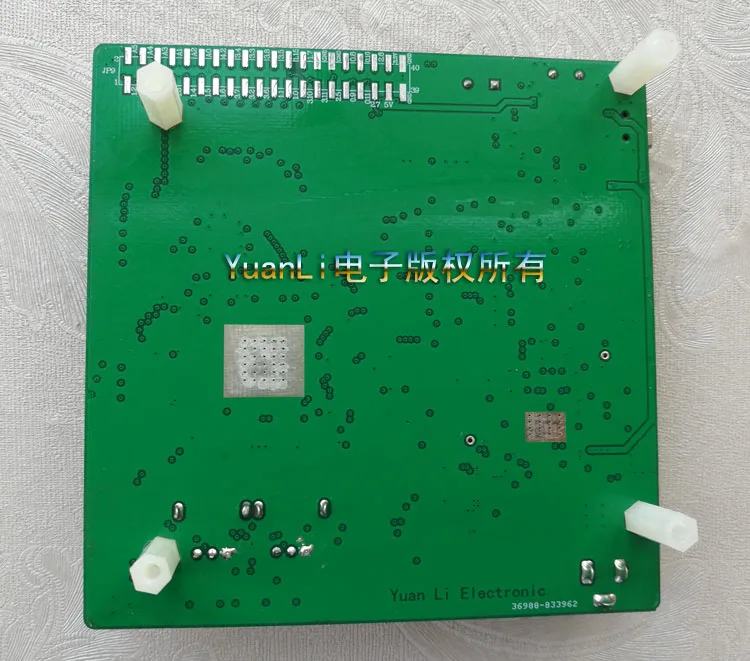

С двумя 2*20 P удлинительными интерфейсами JP3 ~ JP4, одним 2*38 P удлинительным интерфейсом JP5 и dupont line, пользователи могут самостоятельно проектировать периферийные схемы для проверки других функций, предоставленных 178tc2.Кроме того, разъем JP9 на задней части этой платы разработчика предназначен для интерфейса управления поворотным двигателем. Пожалуйста, обратитесь в магазин для получения сопутствующих товаров.

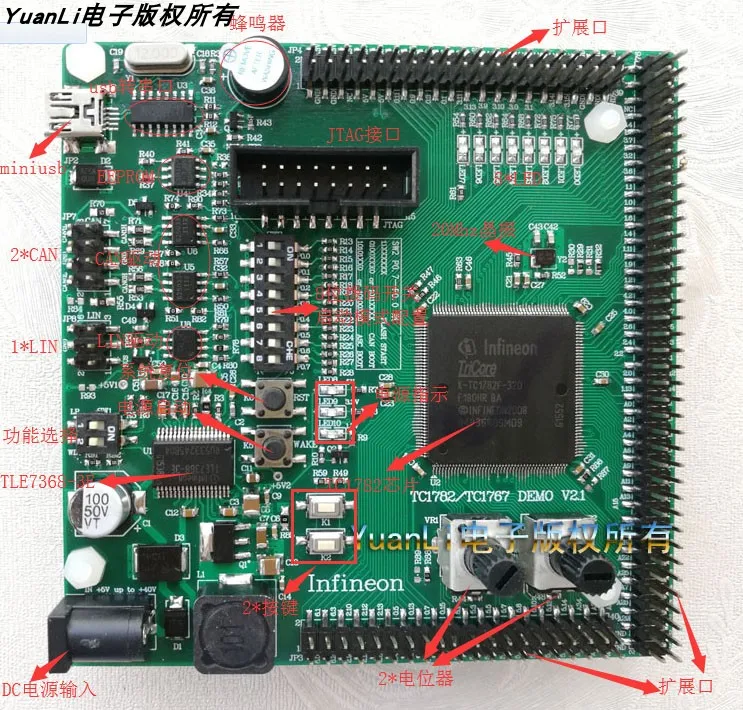

Плата разработки TC1782 V2 имеет следующие ресурсы:

TC1782 работает на полной скорости 180 МГц

Память программы:

2,5 Мбайт FLASH (PFLASH)

40 Кбайт временной RAM (SPRAM)

16 kbyte boot ROM (BROM)

Хранение данных

128 Kbyte local data RAM (LDRAM)

Флэш-память данных 128 кБайт (DFLASH)

2 × CAN Интерфейс связи, с драйвером TLE6250GV33 или TJA1051T/3

1 × Lin интерфейс связи, с tle7259-2ge драйвера

1 × RS232 интерфейс связи (бортовой USB Последовательный порт TTL уровень, может использоваться для загрузки программ и мониторинга данных последовательного порта)

E2PROM память AT25128 с 1 × SPI интерфейсом

2 × потенциометр, используемый для проверки модуля ADC на чипе

2 × ключ для проверки функции цифрового ввода

8 × светодиодный индикатор, может работать с лошадью

1 * зуммер

2 × (2*20 P) контактный Внешний порт расширения, 1 × (2*38 P) контактный Внешний порт расширения (все IO \ AD)

1 × (2*20 P) контактный внешний специальный расширительный порт (интерфейс управления поворотным двигателем)

Интерфейс отладки моделирования JTAG

1 × 5 В индикатор питания, 1 × 3,3 В индикатор питания, 1 × 1,3 В индикатор питания

Умный чип питания tle7368-3e (с аппаратным наблюдением и низким энергопотреблением)

8-битный переключатель набора номера (конфигурация режима запуска TC1782)

Потребляемая мощность 5,5 ~ 40 в

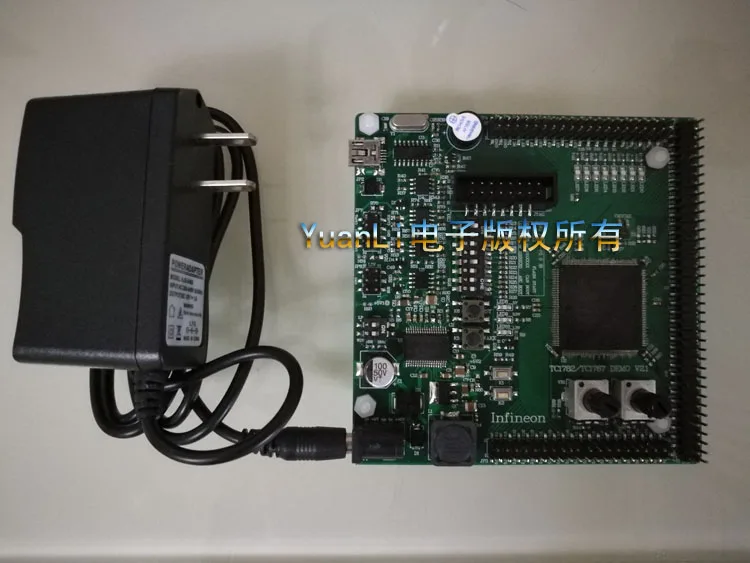

3. TC1782 V2 Плата развития Доставка список

Плата разработки TC1782 V2

Один адаптер питания 12В 1А

Высококачественное толстое магнитное кольцо с кабелем mini-usb 1,5 метра

10 высококачественных цветных проводов

Прикрепленные Данные разработки (сетевой диск)

TC1782 V2 плата разработки данных 1 (нажмите, чтобы предоставить пароль сетевого диска)

TC1782 V2 макетная плата материал 2 (подтверждение получения может предоставить сетевой диск ссылка пароль, надеюсь, пользователи поймут, схема и исходный код процедуры могут быть скопированы)

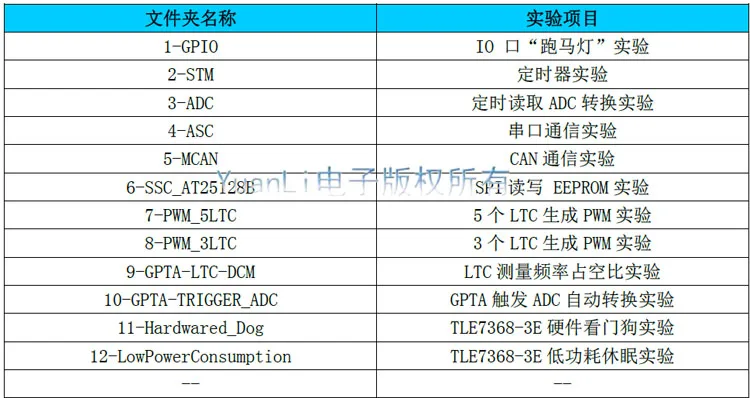

Процедуры в основном имеют

Кроме того, GPTA также может генерировать трехфазный дополнительный код источника сигнала PWM для мертвых зон, используемый для управления двигателем.(P1.11 \ P1.9;P1.3 1,2;P0.9 \ P0.8-это три пары дополнительных PWM выходных портов, P0.2 и P0.1-Промежуточные точечные триггерные сигналы)

Три месяца бесплатного обслуживания

Продукты без самостоятельной разборки, нечеловеческие факторы, вызванные проблемами качества, бесплатным обслуживанием, покупатели несут расходы на перевозку

В результате умышленного использования ненадлежащего, плата за техническое обслуживание оборудования, покупатель несет расходы на перевозку

* Примечание * основной чип TC1782 не покрывается гарантией. Обратите внимание, что он не будет поврежден при нормальном использовании.

1 обзор доски разработки

Новички могут предоставить инструкции по эксплуатации и процедуры входа через панель разработки Infineon TC1782 V2 и могут тщательно понять функции, принципы и рабочие характеристики TC1782, шаг за шагом Изучайте и осваивайте технологии разработки программного и аппаратного обеспечения TC1782 и ускоряйте свой собственный процесс разработки.Специфическое содержание:

1 Совет по разработке

TC1782 V2 оценочная плата, MCU по умолчанию sak-tc1782f-320f180hl

Аксессуары: один адаптер питания 12 в 1 А, один высококачественный толстый кабель mini-usb с магнитным кольцом 1,5 метра и 10 высококачественных цветных кабелей

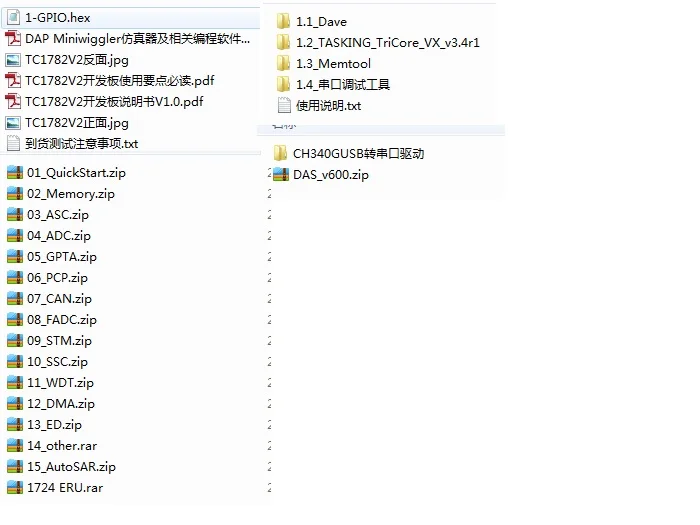

2 данных (сетевой диск)

Разработка программного обеспечения

Принести о Infineon DAvE V2.2 r2

Принести о Infineon Memtool-DT-v04_73-EN

Tasking_tricore-vx_v3.4r1 (демонстрация)

Разработка данных платы

Схема схемы (формат PDF)

Разработка процедур платы

Макетная плата, используемая в руководстве по ИС

Руководство пользователя TC1782, руководство по использованию данных и т. Д.

3 дополнительные аксессуары

Мини эмулятор Wiggler (он стоит всего 49 долларов, чтобы купить эмулятор после покупки платы развития в нашем магазине)

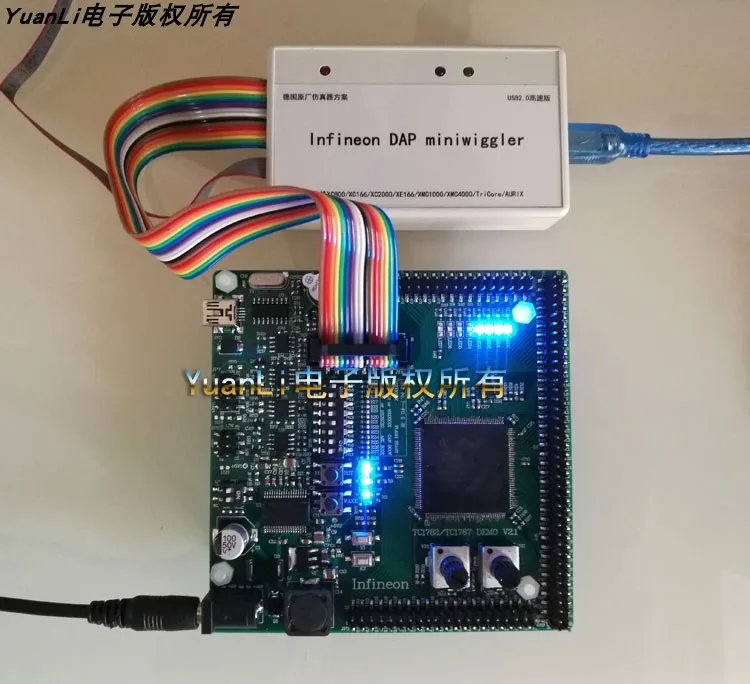

Схема эффекта схемы симулятора коллокации:
