1. Описание:

ZK-DP2 представляет собой DC регулируемый постоянное напряжение постоянного тока шаг вверх/вниз источника питания модуль с светодиодный цифровая трубка Дисплей. Дисплей выходное напряжение, выходной ток и выходная мощность. Регулируемое выходное напряжение и ток. Установите выходной ток, чтобы соответствовать требованиям. Его можно использовать как обычный модуль питания buck, модуль питания, зарядное устройство и светодиодный драйвер постоянного тока. Простой и эффективный, практичный.

2. Особенности:

1>. Поддержка защиты от короткого замыкания

2>. Поддержка защиты от обратного потока

3>. Поддержка регулировки постоянного напряжения, постоянного тока

4>. 4-разрядный цифровой дисплей трубки

5>. Три режима входной мощности

6>. Поддержка защиты от перегрузки по току

7>. Поддержка защиты от перенапряжения

8>. Поддержка защиты от перезарядки

9>. Поддержка защиты от перегрева

10>. Поддержка режима зарядки

11>. Высокое разрешение

12>. Несколько параметров могут быть отображены по очереди

13>. Удобный внешний корпус.

3. Параметры:

1>. Название продукта: ZK-DP2 USB 2A шаг вверх/вниз Питание модуль с оболочкой

2>. Номер продукта: ZK-DP2

3> Входное напряжение для подушек: постоянный ток 4,0-13,0 в

4>. Вход Напряжение для Тип разъема для зарядки: USB DC 5,0 V

5>. Выходное напряжение: DC 0,5 V-30,0 V

6> Выходной ток: 2 А

7>. Выходная мощность: 15 Вт (макс.)

8>. Напряжение Дисплей точность: +/-0,1 V

9>. Напряжение Дисплей Разрешение: 0,1 V

10>. Диапазон отображения тока: 0 ~ 2,2a

11>. Точность отображения тока: +/-0,05a

12>. Разрешение дисплея напряжения: 0,001a

13>. Диапазон отображения мощности: 0 ~ 99,99 Ач

14>. Ёмкость точность: 0,00 W ~ 15,0 W

15>. Защита от температурного порога: 100 ℃

16>. Эффективность преобразования: 95%

17>. Рабочий ток: 30 мА

18>. Защита от короткого замыкания: Да

19>. Защита от обратного потока: Да

20>. Защита от перегрузки по току: Да

21>. Защита от перенапряжения: Да

22>. Защита от перегрузки: Да

23>. Диапазон рабочих температур:-20 ℃ ~ 85 ℃

24>. Диапазон рабочей влажности: 0%-95% RH

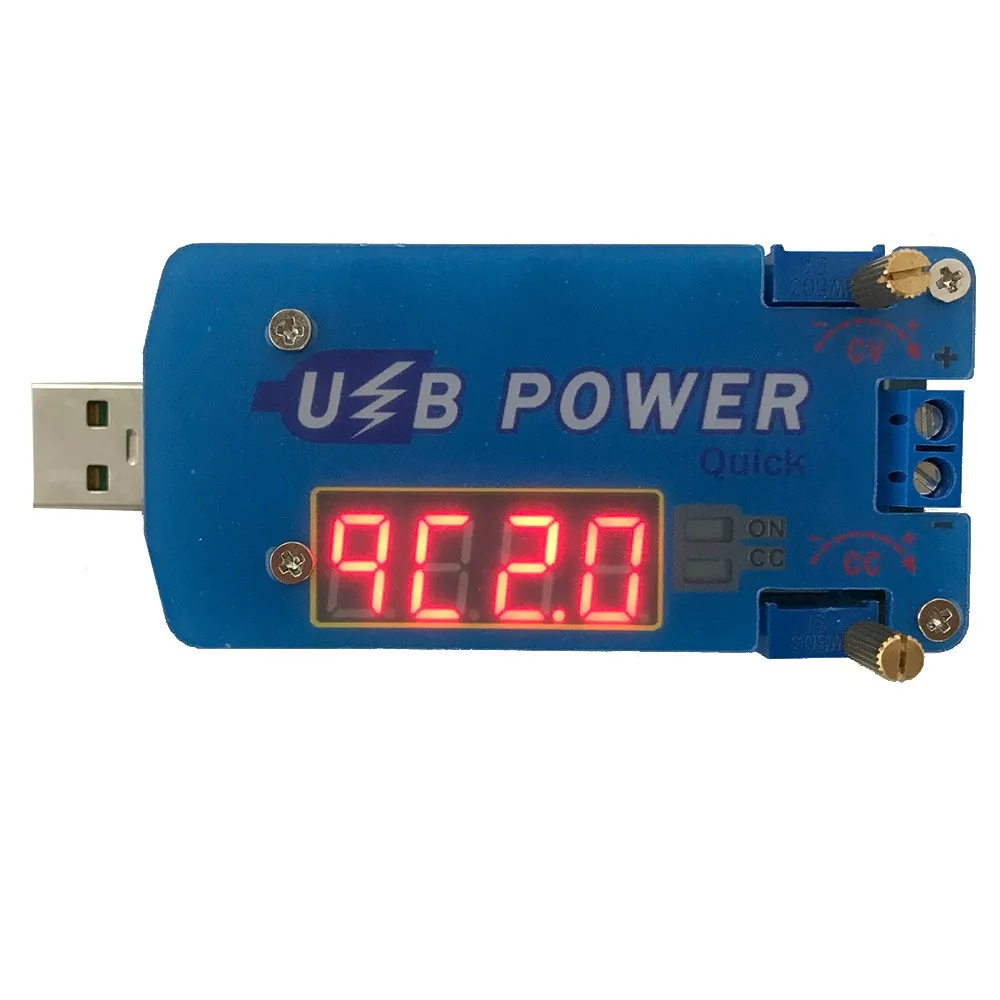

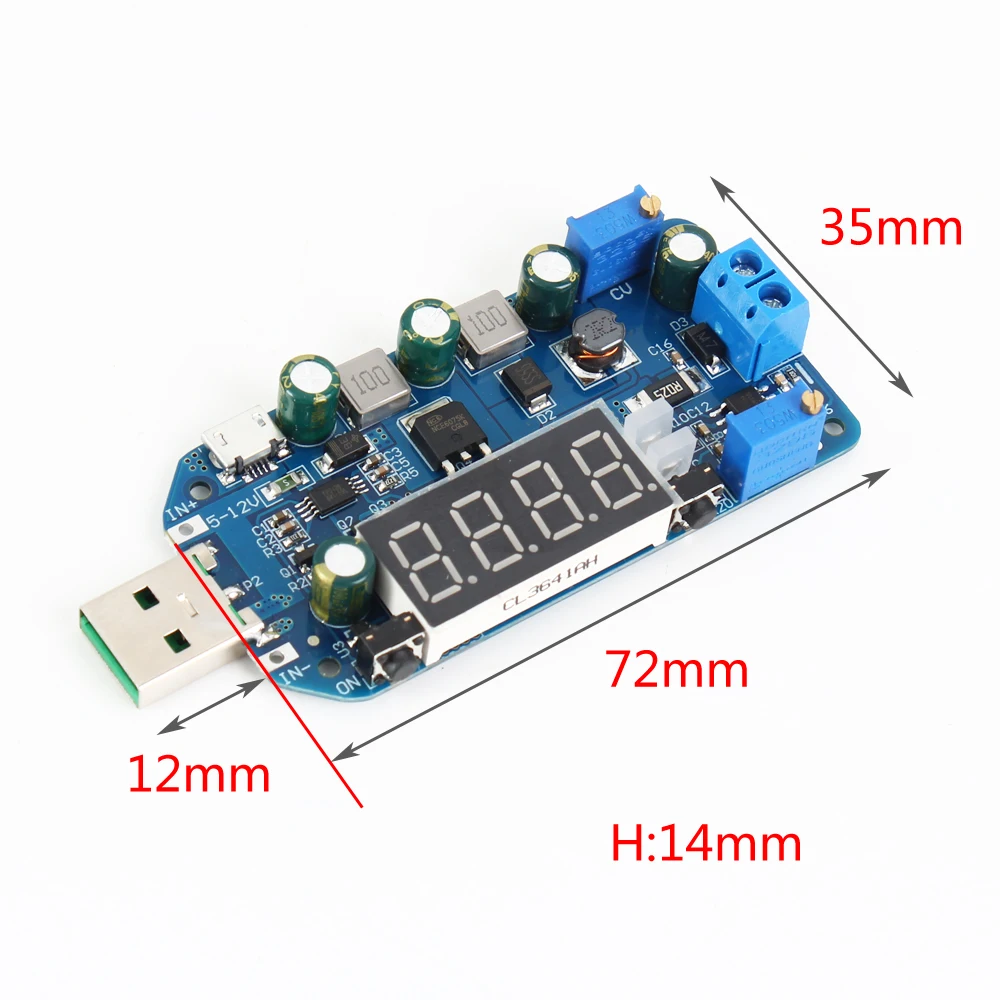

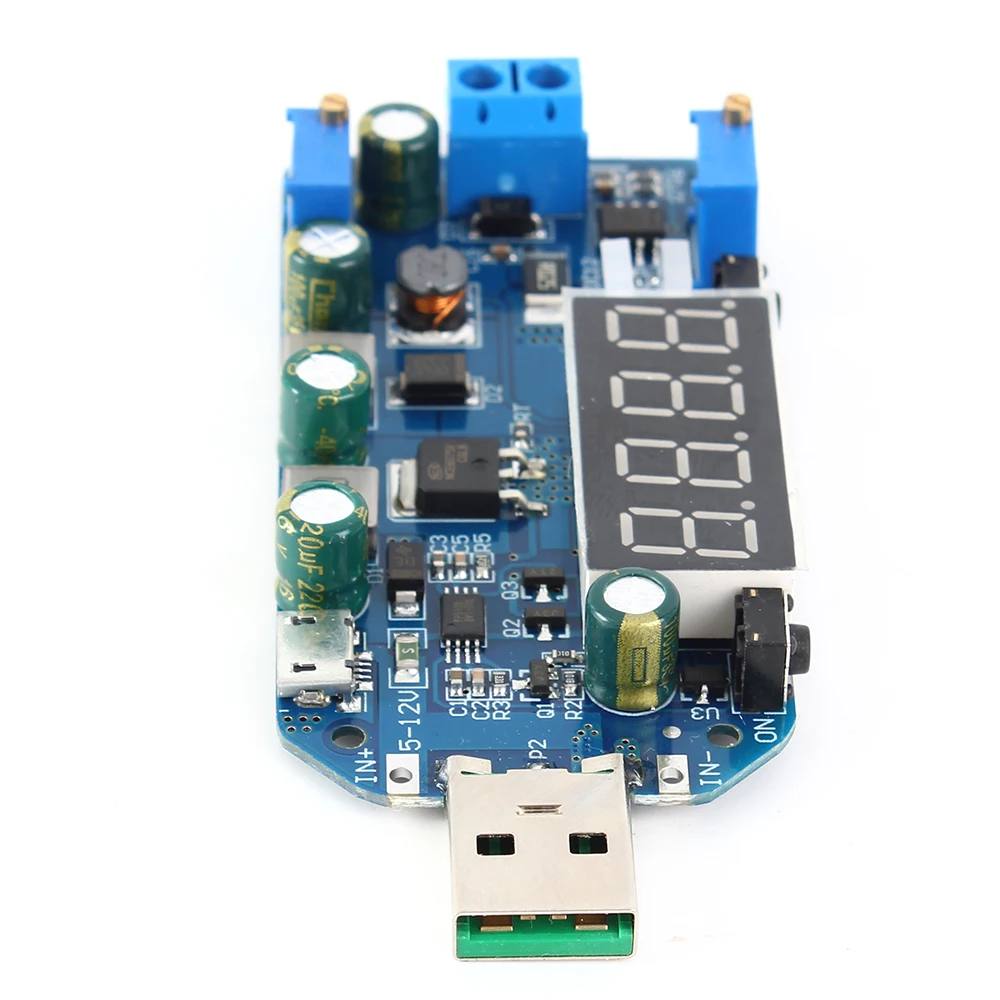

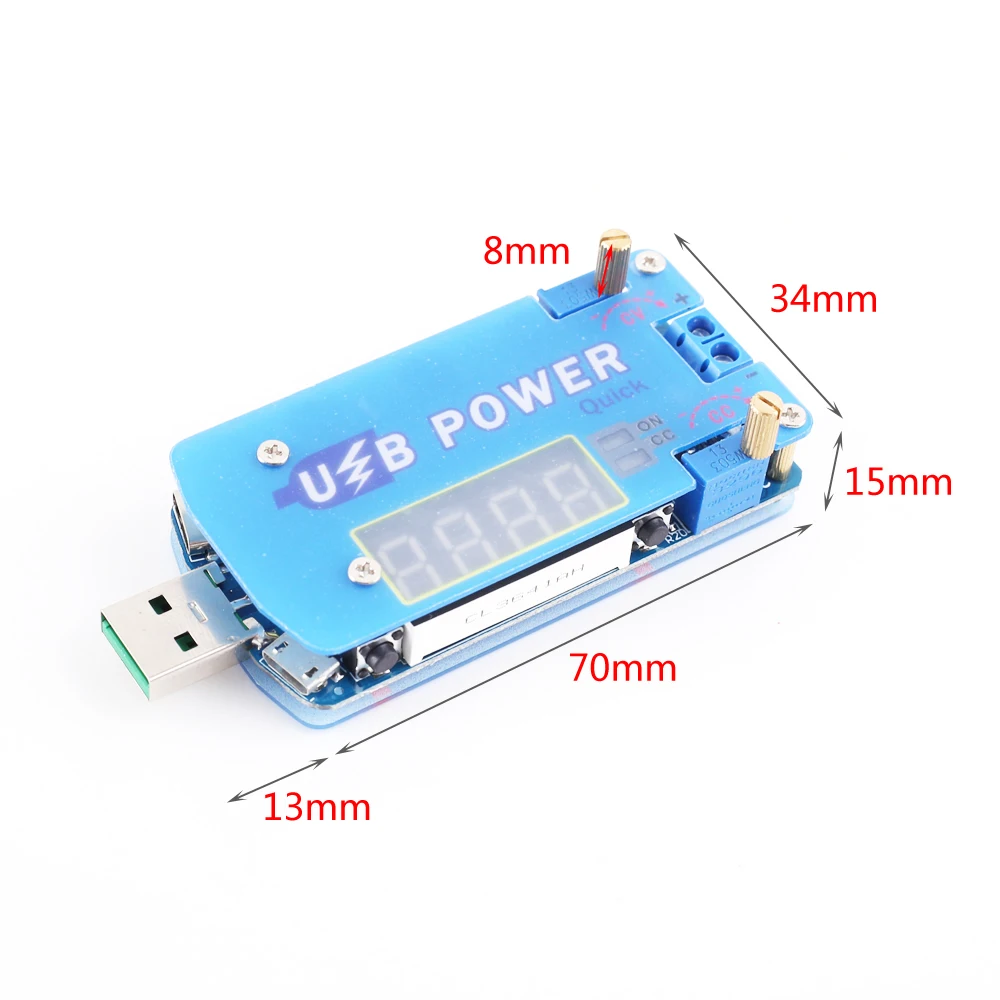

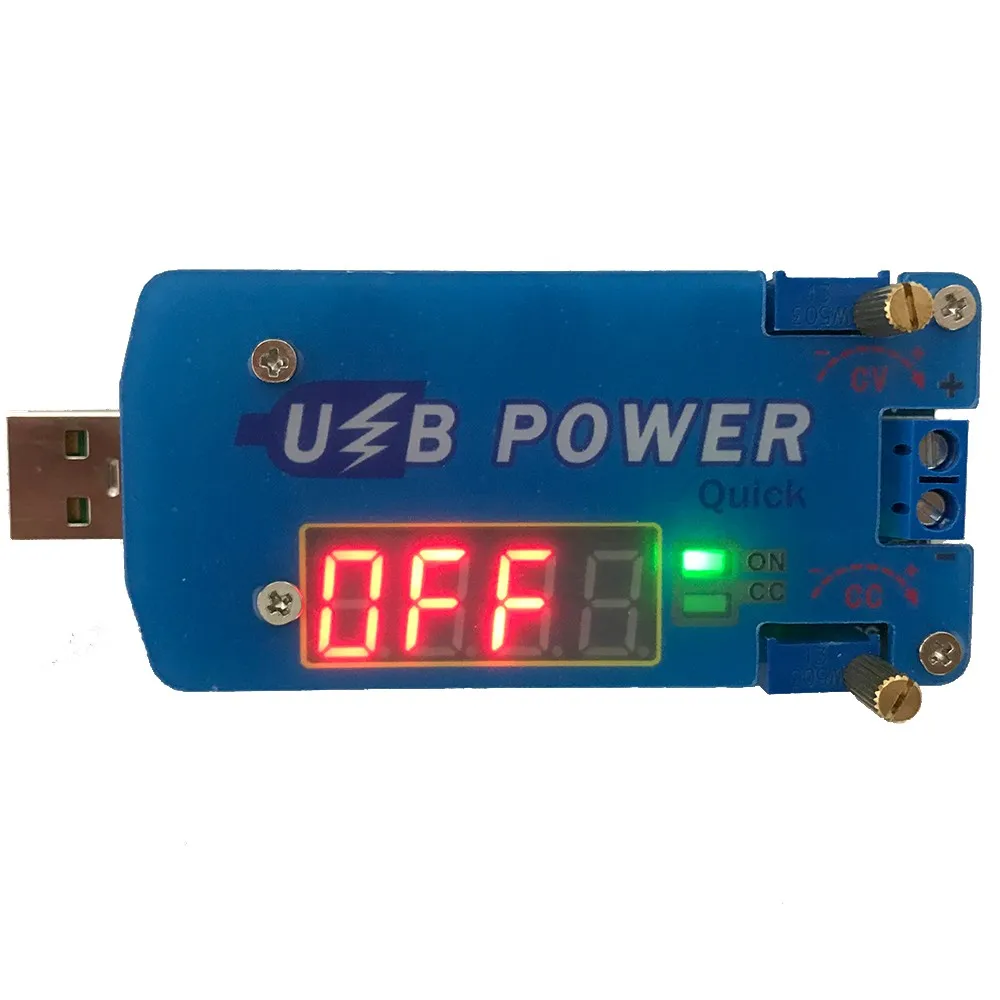

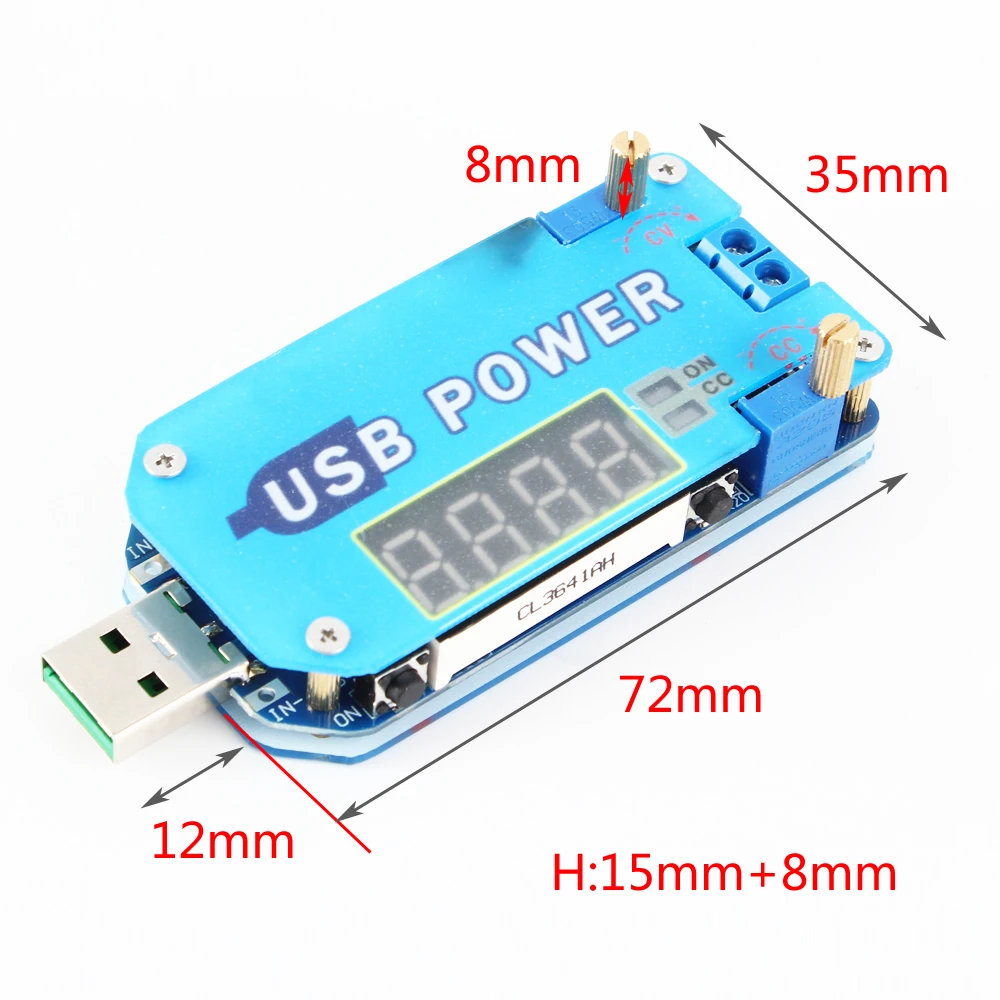

25>. Размер: 84*35*24 мм/84*35*14 мм

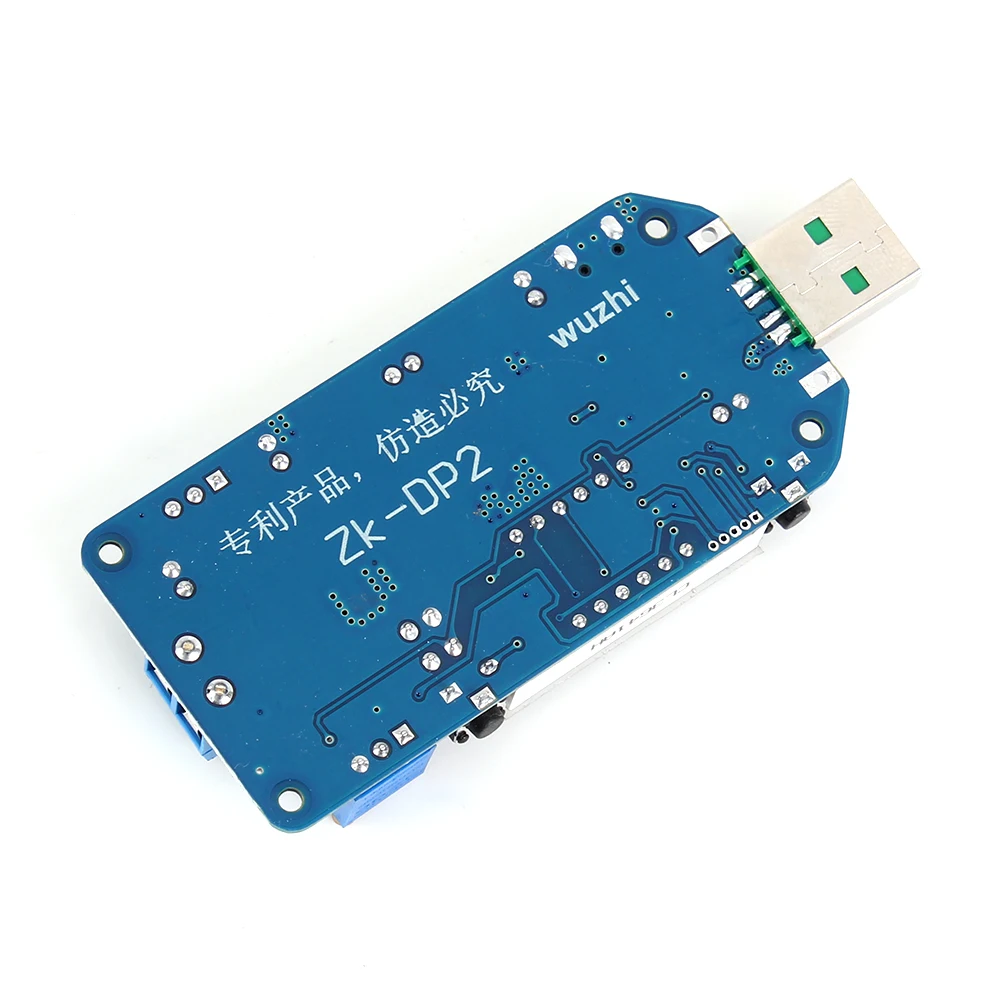

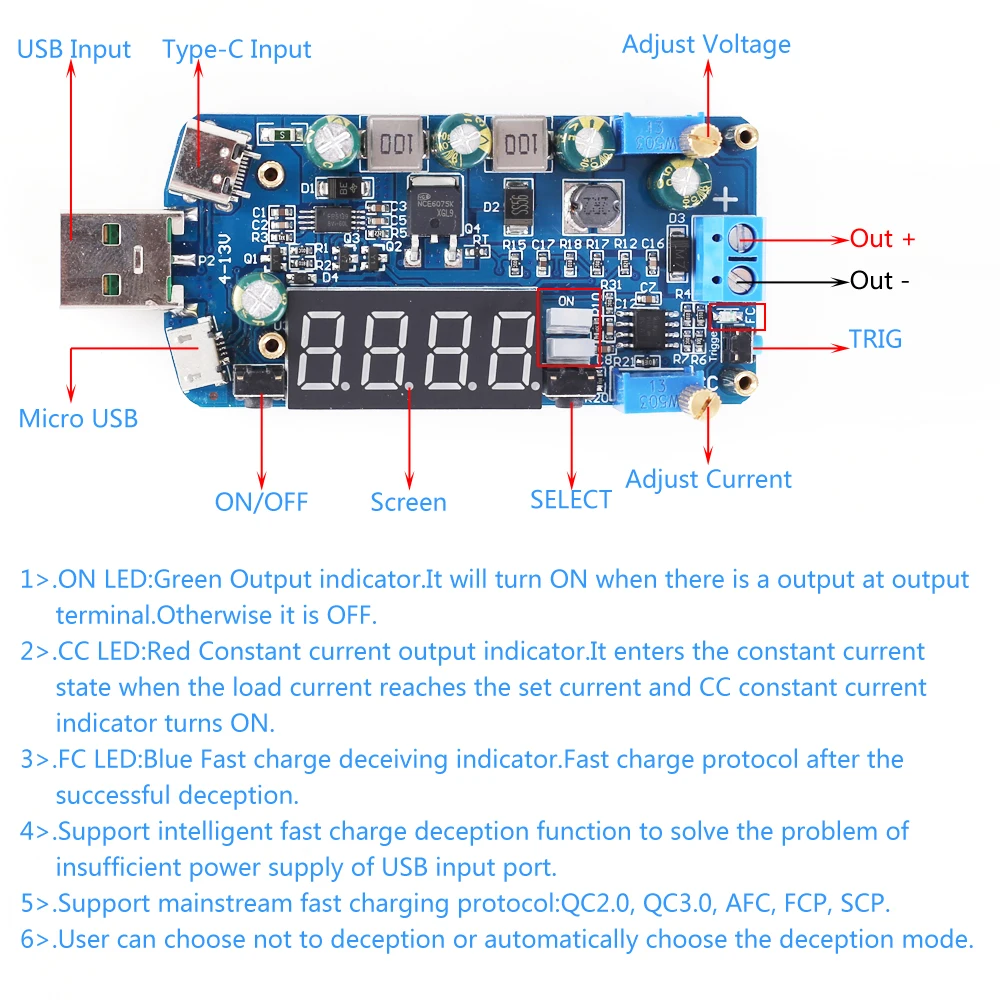

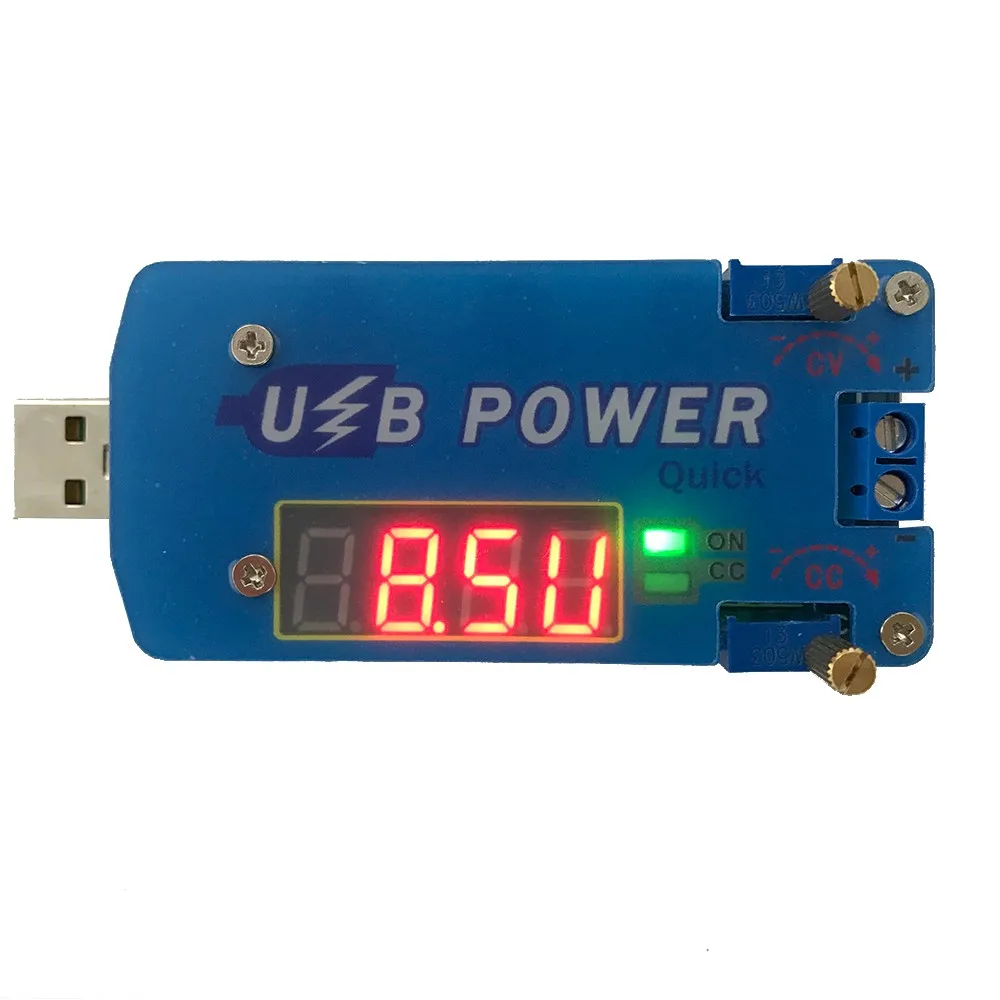

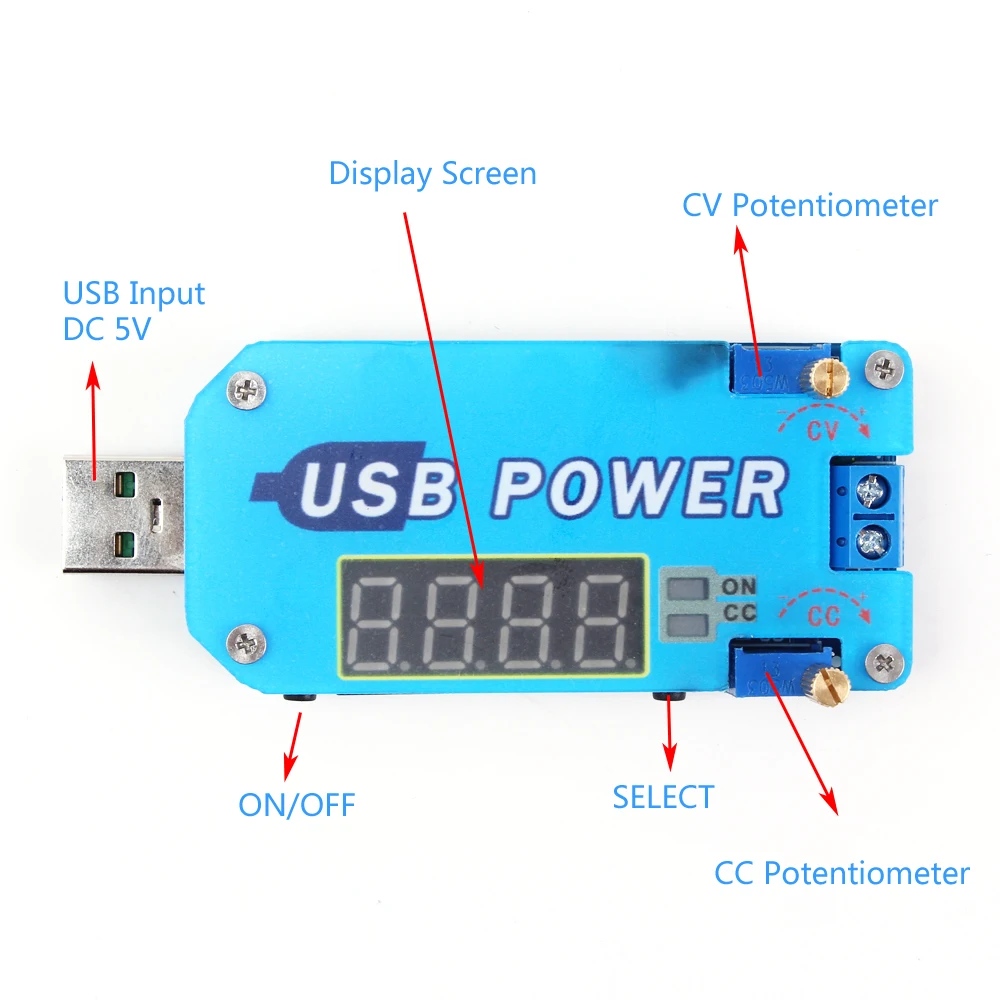

4. Кнопка/потенциометр/светодиодный ввод:

1>. Длительное нажатие означает, что необходимо держать нажатие более 3 секунд.

2>. Левая кнопка: Нажмите и удерживайте нажатой, чтобы установить значение по умолчанию для включения и выключения при следующем режиме перезарядки на дисплее или в качестве lsquoMinus -rsquo в режиме калибровки. Короткое нажатие, чтобы выбрать, есть ли выходное напряжение в режиме отображения.

3>. Правая кнопка: длинное нажатие используется для входа или выхода из режима настройки калибровки в режиме отображения или в качестве lsquoPlus + rsquo в режиме калибровки. Короткое нажатие, чтобы переключить дисплей, выходное напряжение, выходной ток, выходная мощность или дисплей, эти параметры в свою сторону.

4>. Потенциометр CV: Отрегулируйте выходное напряжение. Увеличивайте выходное напряжение при вращении по часовой стрелке. Поверните потенциометр CV 10 поворотов против часовой стрелки, если выходное напряжение не может быть отрегулировано.

5>. Потенциометр CC: Регулировка тока на выходе. Увеличивайте выходной ток при вращении по часовой стрелке. Примечание: Это не поддерживает фиксированный выходной ток. Когда ток нагрузки достигает установленное значение тока, модуль начинает фиксировать выходную мощность этого текущего значения.

6>. Светодиодный: зеленый выходной индикатор. Он будет включаться, когда будет выход на выходном терминале. В противном случае он будет выключен.

7>. Светодиодный индикатор CC: Красный выходной индикатор постоянного тока. Он входит в состояние постоянного тока, когда ток нагрузки достигает заданного тока, и индикатор постоянного тока CC включается.

8>. Входная Клемма: Есть три способа ввода:

8,1>. Способ 1: стандартный USB-разъем типа A. Просто входное напряжение 5 В постоянного тока.

8,2>. Способ 2: гнездо Micro USB. Просто можно вставить 5 в постоянного тока.

8,3>. Способ 3:IN + и IN- pad. Он может вводить DC 4,0 V-13,0 V.

8,4>. Он может выбрать только один метод ввода.

9>. Выход терминал: KF-301-2P 5,08 мм Синий терминал. Он может Выход постоянного тока 0,5 V-30,0 V.

5. Калибровка:

1>.ZK-DP2 может установить выходное напряжение и ток на выходе.

2>. Откалибровка напряжения на выходе: Нажмите и удерживайте кнопку правой кнопкой, когда на дисплее отображается выходное напряжение, чтобы откалибровать выходное напряжение. Затем экран будет мигать. Короткое нажатие левой кнопки, чтобы уменьшить значение. Короткое нажатие правой кнопки, чтобы увеличить значение. Снова нажмите правой кнопкой, чтобы сохранить и выйти из режима настройки.

3>. Откалибровка тока на выходе: Нажмите и удерживайте нажатой правой кнопкой, когда дисплей выводит ток в откалиброванный выходной ток. Затем экран будет мигать. Короткое нажатие левой кнопки, чтобы уменьшить значение. Короткое нажатие правой кнопки, чтобы увеличить значение. Снова нажмите правой кнопкой, чтобы сохранить и выйти из режима настройки.

6. Функция защиты:

1>. Защита от перегрузки Напряжение защиты: модуль выключится выход Напряжение автоматически в том случае, если выходной Напряжение является более чем 30,5 V.

2>. Защита от перегрузки по току: модуль автоматически отключит выход, если выходной ток более 2 А.

3>. Защита от перегрузки Мощность защиты: модуль выключится выход автоматически в том случае, если выходной Мощность является более чем 15 Вт. Он будет отображать lsquo-OP-rsquo.User нужно уменьшить нагрузку Мощность, а затем нажмите кнопку lsquoon/offrsquo кнопки.

4>. Ошибка тока: большая погрешность дисплея, когда выходной ток меньше 0,05a. Он не может отображать выходной ток, если ток 10 ~ 40 мА.

5>. По сравнению с Температура защиты: модуль выключится выход автоматически в том случае, если termperature является более чем 100 ℃. Он будет отображать lsquo-OT-rsquo.User нужно снизить мощность нагрузки, а затем нажмите кнопку lsquoon/offrsquo кнопки.

7. Использование шагов:

1>. Как обычный понижающий модуль питания:

1,1>. Подсоедините входное напряжение на входном клемме;

1,2>. Отрегулируйте потенциометр постоянного напряжения CV, чтобы установить выходное напряжение в соответствии с требованием. Поверните потенциометр CV против часовой стрелки более чем на 10 витков, если выходное напряжение не может быть отрегулировано.

1,3>. Сначала поверните потенциометр CC против часовой стрелки, более 10 поворотов.

1,4>. Тестовый выходной ток короткого замыкания мультиметром на 10 А или 20 А (Подключите два тестовых зонда к выходному клемму на модуле)

1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требованием значения защиты от перегрузки по току.

1,6>. Тестирование и использование (E.g: модуль с максимальным выходным током 1А, если дисплей 1А на мультиметре. Красный светодиодный индикатор включается, если выход достигает 1 А. В противном случае светодиодный экран выключен.)

1,7>. Выходное напряжение будет снижаться из-за тока, дискретного резистора на выходе. Чем больше ток, тем больше напряжение уменьшается.

1,8>. Выходной ток не может держать фиксированное значение на выходе. Он изменяется с нагрузкой, но не может превышать установленное значение тока на выходе.

2> в качестве зарядного устройства:

2,1>. Топы: модуль питания не может использоваться как модуль зарядного устройства, если он не поддерживает функцию постоянного тока. Разница в напряжении между аккумулятором с недостатком напряжения и зарядным устройством очень большая. Вызывает чрезмерный ток зарядки, даже повреждает аккумулятор. Поэтому для достижения определенного уровня необходимо держать зарядку в режиме постоянного тока. Затем автоматически Переключитесь на постоянную зарядку напряжения.

2,2>. Убедитесь, что аккумулятор имеет плавающее напряжение зарядки и ток заряда. Если литий batteryrsquos параметр 3,7 V/2200 мА · ч, затем плавающего заряда напряжение 4,2 V, максимальный зарядный ток никель-металл-1C, который является 2200mA.

2,3>. Подсоедините входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте зарядку во время установки параметров).

2,4>. Измерьте выходное напряжение с помощью мультиметра и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает, что требуется плавающее напряжение зарядки. (В том случае, если будет взимать 3,7 V литиевая батарея, регулировать выходное напряжение до 4,2 V)

2,5>. Сначала поверните потенциометр CC против часовой стрелки, более 10 поворотов.

2,6>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле)

2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требованием значения тока заряда.

2,8>. Подключите аккумулятор на выходной терминал и начать зарядку.

3>. Как мощный светодиодный драйвер постоянного тока:

3,1>. Убедитесь в том, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подсоедините входное напряжение на входном терминале. (Примечание: Пожалуйста, не подключайте зарядку во время установки параметров).

3,3>. Тесты выходное напряжение от мультиметр в выходной терминал и регулировать потенциометр CV, чтобы установить выходное напряжение до ledrsquos Максимальное рабочее напряжение.

3,4>. Проверните защелку потенциометр CC против часовой стрелки в течение более чем 10 поворотах.

3,5>. Тесты Выход ток короткого замыкания на мультиметр на 10A или 20A (подключение двух Тесты зонды для Выход терминал на модуле)

3,6>. Проверните защелку CC постоянный ток потенциометр против часовой стрелки, чтобы установить выходной ток согласно требуют светодиодный рабочий ток.

3,7>. Подключите светодиодный и тестирования.

8. Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключиться к сети переменного тока.

2>. Пожалуйста, не требуйте коротких выходных данных.

3>.rsquoIN-rsquo и lsquoOUT-rsquo нельзя подключать вместе, в противном случае модуль не может поддерживать постоянный ток на выходе.

4>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность загрузки.

5>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

6>. Поверните потенциометр CV против часовой стрелки более чем на 10 витков, если выходное напряжение не может быть отрегулировано.

7>. Выходной ток не может держать фиксированное значение на выходе. Он изменяется с нагрузкой, но не может превышать установленное значение тока на выходе.

8>. Есть защитная пленка на поверхность корпуса. Рекомендуется для того, чтобы оторвать его более четкое эффект.

9>. Пожалуйста, прочитайте руководство и описание перед использованием.

9. Применение:

1>. Обычный источник питания;

2>. Зарядное устройство;

3>. Светодиодный привод;

4>. Дисплей напряжения инструмента;

5>. Измерительный прибор;

6>. Проверка цепи;

7>. Преобразование мощности.

10. Посылка:

1>.1 шт. ZK-DP2 USB 2A шаг вверх/вниз Питание модуль/с оболочкой;
