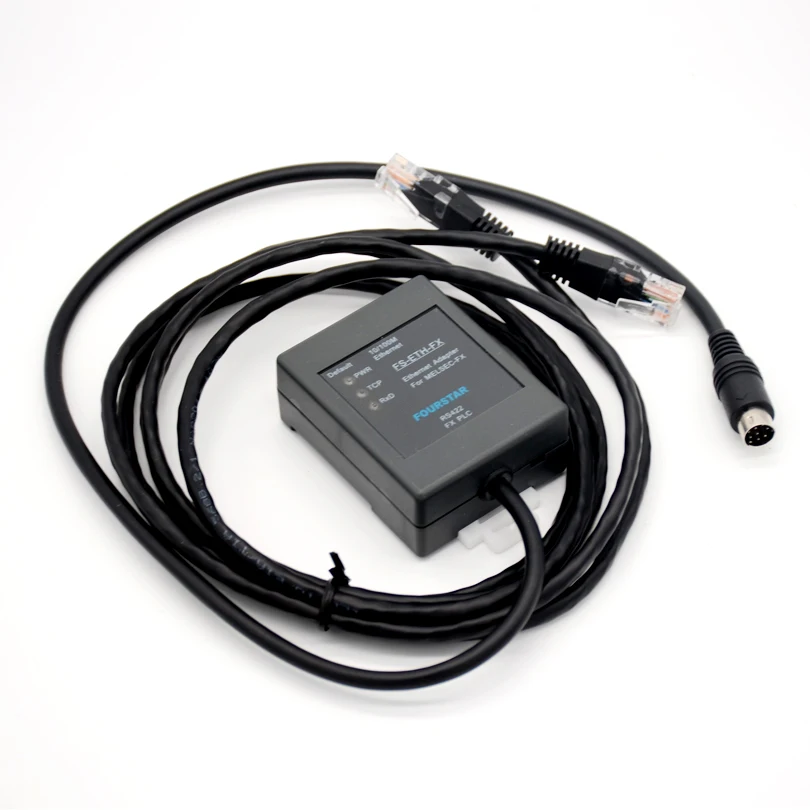

Mitsubishi FX серия PLC последовательный Ethernet адаптер FS-ETH-FX

1. Обзор Четыре звезды электроники FS-ETH-FX Mitsubishi FX серии PLC (FX1N/FX2N/FX3U/FX3G...) представляет собой комбинацию адаптеров серии к Ethernet промышленного класса с несколькими функциями. Пользователи могут реализовывать следующие функции через конфигурацию параметров: Обычный последовательный Ethernet сервер поддерживает TCP или UDP для прозрачной передачи данных между последовательным портом и сетевым портом. Стандартный шлюз MODBUS TCP/RTU реализует двунаправленное преобразование между Протоколом MODBUS TCP и Протоколом RTU. Несколько основных станций совместно используют серийные порты, позволяя нескольким основным станциям одновременно контролировать один ПЛК или несколько ПЛК на последовательной шине одновременно. PLC может быть удаленно загрузка и загрузки, и контролируются локальной сети или Интернет. Как мы все знаем, серийное общение использует режим ответа master-slave (также называемый тип запроса, тип опроса) для общения. Так как эксклюзивная функция доступа последовательного порта определяет, что в шине может быть только одна главная станция (также называемая хост), он не может реализовать несколько основных станций для одновременного управления PLC рабами и обмена данными. На рис. 1-1 показана типичная топология сети связи с одним мастером RS485.

FS-ETH-FX адаптер четырехзвездочной электроники использует технологию разделения времени для определения времени сеанса доступа к серийному порту в качестве временной интервала, И доступ к последовательным портам нескольких основных станций может быть реализован через разумное распределение времени для различных основных станций. После того, как слот сессии будет завершен, последовательный порт будет предоставлена для других стран с мастер станции. Убедитесь, что все основные станции имеют справедливый доступ к данным. До 96 основных станций могут получить доступ к одному устройству последовательного порта или в общей сложности одновременно. Несколько последовательных портовых устройств на линии поддерживают многофункциональную станцию для сбора данных и управления PLC в режиме реального времени, без изменения оригинального программного обеспечения и конфигурации системы, И работу каждого мастер-станция осуществляется так же, как и в одной мастерской станции. Рис. 12-это Многоуровневая топология сети связи с помощью адаптера FSETHFX. Четыре основных станции на рисунке могут одновременно контролировать и управлять PLC в режиме реального времени.

Особенности преимущества:

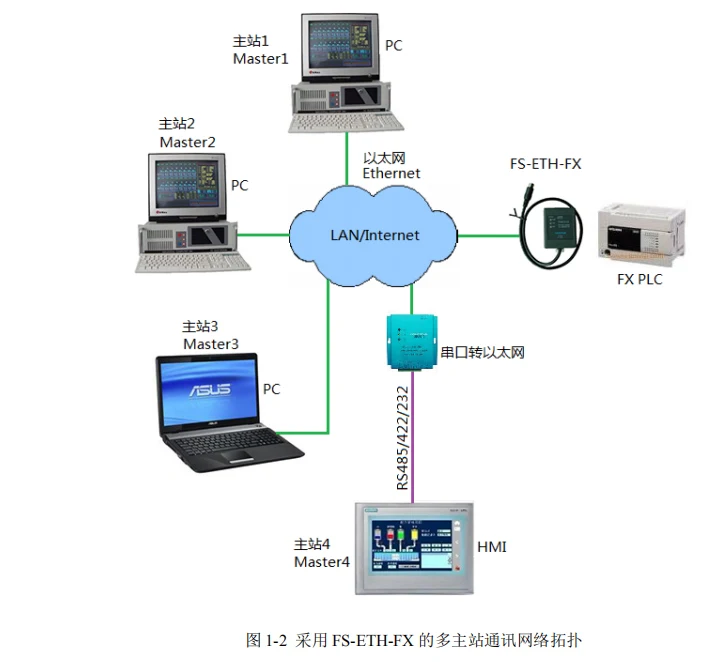

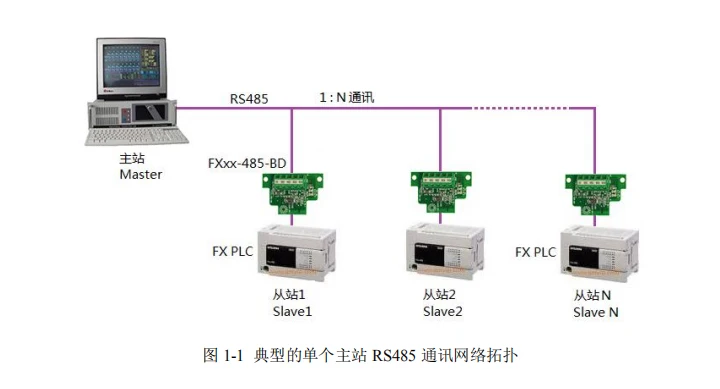

Благодаря технологии разделения времени до 96 основных станций могут одновременно получать доступ к устройству последовательного порта или нескольким последовательным устройствам на шине, позволяя нескольким хостам одновременно собирать данные и управлять PLC. В типичной системе запросов может быть внедрена Главная станция для мониторинга на месте. B Главная станция используется для центрального мониторинга, а Главная станция C собирает данные в базу данных... Подходит для запросов RS485/232/422 систем (также известных как опросы, системы отклика), как правило, в качестве систем MODBUS. Обеспечить программное обеспечение драйвера виртуального последовательного порта для достижения бесшовного обновления существующих систем и улучшения уровня управления и класса. Поддерживает прозрачное прямое соединение TCP/IP и протокол MODBUS TCP/RTU двунаправленное преобразование, полностью поддерживая различные конфигурации программного обеспечения. Возможна Многоуровневая Горячая работа в режиме ожидания. Несколько компьютеров могут одновременно запускать одно и то же или различное программное обеспечение для контроля за приобретением, не влияя на управление программным обеспечением. Если один компьютер парализован, другие компьютеры могут продолжать работать без каких-либо воздействий, что повышает надежность системы. Сильное обнаружение неисправностей в сети и автоматический механизм повторного подключения. Промышленный дизайн, с сильной защитой от помех, последовательный порт и сетевой порт изолированы друг от друга. Миниатюрный дизайн, форма меньше, чем упаковка сигарет, DIN35mm стандартная железнодорожная установка. FS-ETH-FX адаптер четырехзвездочного электрона разработан в соответствии с промышленным стандартом, который поддерживает автоматическое восстановление отключения электроэнергии или отключения сети, И имеет полную индикаторную лампу, чтобы указать рабочее состояние адаптера. Интерфейс связи принимает электрическую изоляцию и защиту от молнии, которая может работать стабильно в течение длительного времени в сложной электромагнитной среде. Использование этого продукта и параметров очень просты, с помощью IE настройки браузера, нет необходимости в специальных настройках программного обеспечения. Ясная концепция, пользователям не нужно иметь сложные сетевые знания, очень подходит для электрической автоматизации, автоматизации инструментов и других профессионалов промышленного контроля. Для простоты мы иногда превращаем адаптер FS-ETH-FX в модуль. 2. Характеристики и Основные технические параметры

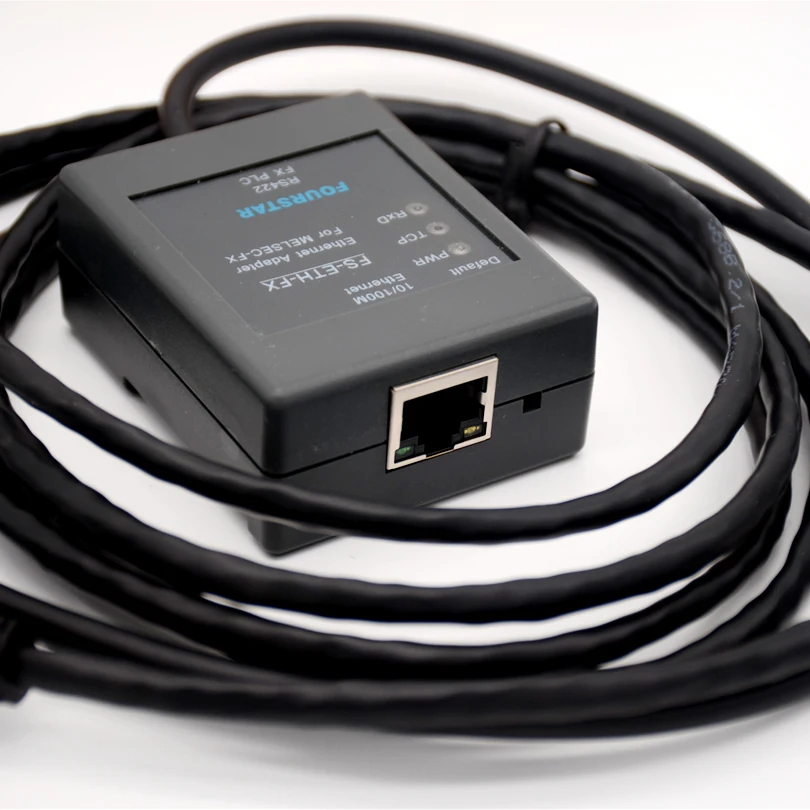

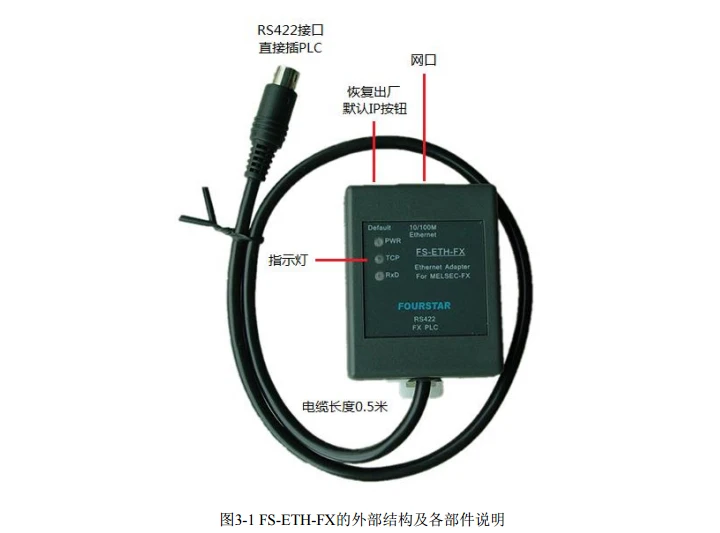

3. Описание внешней структуры и компонентов

3,1 Светодиодный индикатор: на панели есть 3 светодиодный индикатор, указывающий рабочий статус, как показано в таблице 31. 3,2, кнопка по умолчанию: нажмите кнопку и удерживайте ее более 3 секунд, и пароль модуля будет восстановлен до заводской настройки по умолчанию: пустой пароль (без пароля); ip-адрес модуля восстановлен до заводской настройки по умолчанию: 192.168.1.254, статический IP режим, шлюз: 192.168.1.1, маска подсети: 255.255.255.0, так что, когда пользователь забывает ip-адрес и пароль модуля, он сбрасывается до заводского значения по умолчанию. 3,3, интерфейс Ethernet: Интерфейс 3,4 RS422: Интерфейс RS422-это штыревой разъем MD8M в соответствии с технической спецификацией Mitsubishi FX series PLC, его расположение сигнала Соответствует порту программирования PLC серии FX, И есть 0,5 м кабель переменного тока. Пользователю нужно только подключить разъем MD8M FS-ETH-FX непосредственно в гнездо порта программирования PLC серии FX или вставить его в интерфейсную плату FXxx-422-BD.

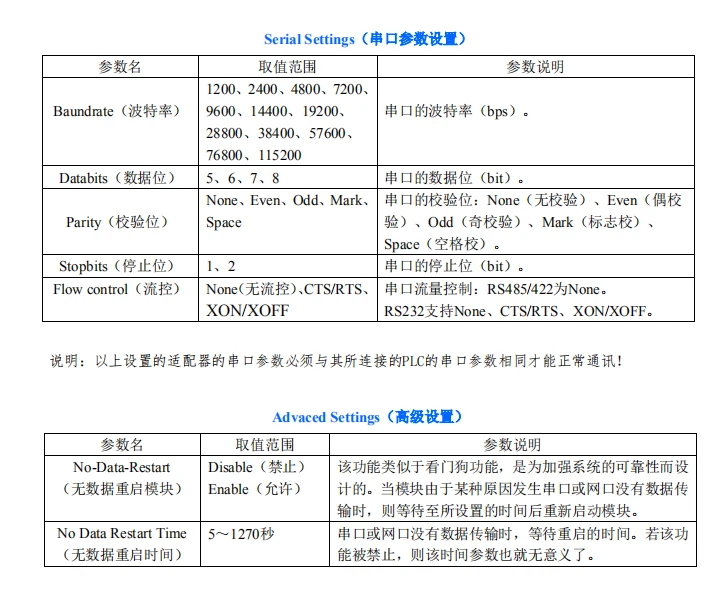

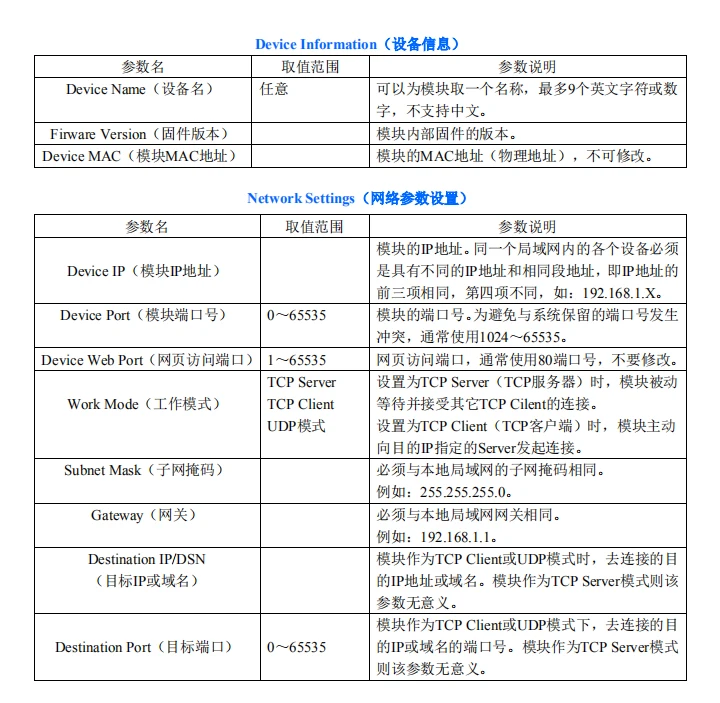

4. Описание параметров

4,1, введите интерфейс настройки параметров: Этот продукт использует браузер IE Windows для установки параметров и не требует специального программного обеспечения. Метод выглядит следующим образом: Подключить сетевой порт адаптер к сетевой порт компьютера; Использования или подключите графический планшет сетевой порт коммутатора Ethernet WiFi модуль с сетевой кабель, И подключите другой сетевой порт с подключением к сети порта компьютера. Вставьте последовательный порт адаптера в коммуникационный порт PLC и включите Рабочая источника питания ПЛК. Параметры IP для настройки компьютера следующие: ip-адрес = 192.168.1.X (X ≤ 2 ≤ 2553), маска подсети = 255.255.255.0, шлюз = 192.168.1.1. Как показано на рис. 4 / 1.

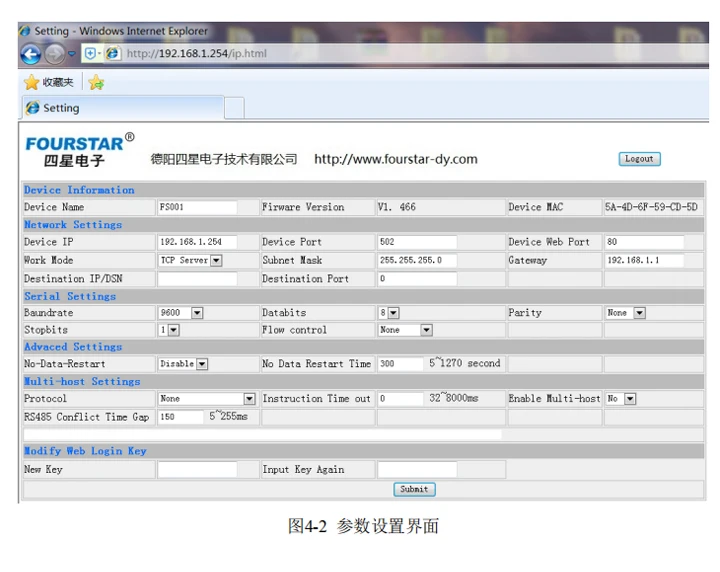

Нажмите кнопку по умолчанию в верхней части адаптера и удерживайте ее более 3 секунд. После того, как модуль не будет перезапущен, ip-адрес модуль восстанавливается к заводским настройкам по умолчанию: 192.168.1.254; Модуль пароль возвращается к пустой пароль. В IE браузером адресная строка, введите ip-адрес модуля: 192.168.1.254, играть на выход заказ вход диалоговое окно в данный момент не нужно ввести пароль, непосредственно нажмите кнопку «войти», чтобы войти в интерфейс настройки параметров рис. 4 / 2.

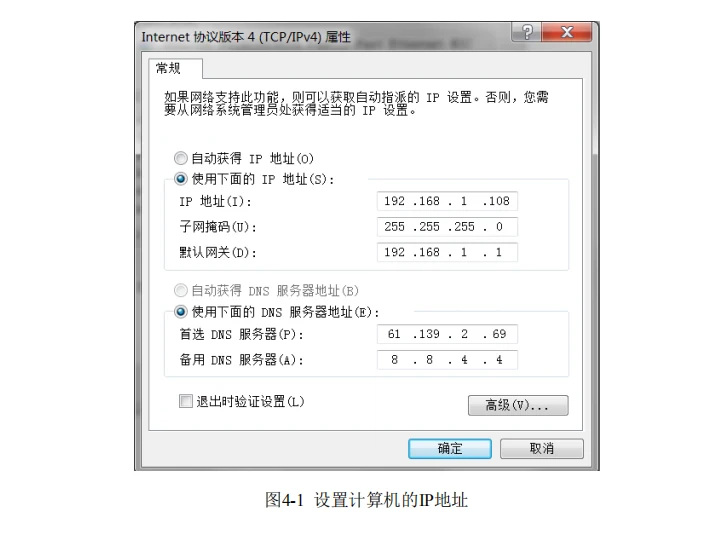

Примечание: ip-адрес компьютера и адаптер должен быть гарантированы на одном и том же сегменте сети, а не одно и то же, т. е первые три этапа ip-адрес те же, что и у четвертого, а компьютер может получить доступ к модуля. Ip-адрес компьютера, например, в данном случае является 192,168. 1,108; Адаптера IP адрес 192,168. 1,254; Маска подсети для обоих: 255,255. 255,0; Адрес шлюза для обоих: 192,168. 1,1. Кнопка отмены: не сохраняет параметры для выхода из интерфейса настройки. Кнопка отправки: Сохраните параметры и перезагрузите модуль. Каждый раз, когда вы устанавливаете параметры, вы должны нажать кнопку, чтобы сохранить параметры и перезагрузить модуль, прежде чем новые параметры начнут действовать. Если вы измените ip-адрес модуля, вам нужно будет ввести новый ip-адрес в следующий раз, когда вы войдете. Если вы забудете ip-адрес или пароль, нажмите кнопку по умолчанию, чтобы восстановить ip-адрес и пароль завода по умолчанию. 4,2, Описание параметров:

Пример: функция перезапуска без данных = включить, время перезапуска данных = 20, является: если последовательный порт или сетевой порт модуля не имеет передачи данных по какой-либо причине (например, помехи), модуль ожидает перезапуска в течение 20 секунд, что может избежать «крушения» модуля из-за помех и других причин. В общем, эту функцию можно отключить (отключить). Примечание: настройка параметров действительна только тогда, когда включена функция связи для многоосновной станции, то есть включить многохост (включить многоглавная станция) = Yes инструкция ответ таймаут) и RS485 время разрешения (RS485 время обнаружения). Эти два параметра относятся к скорости передачи данных последовательного порта PLC, скорости отклика устройства последовательного порта, длине инструкции по отправке и прикладному программному обеспечению верхнего компьютера пользователя. Он должен быть установлен на месте. См. Примеры в приложении к этому руководству. Примечание: после изменения пароля необходимо использовать новый пароль для входа в интерфейс настройки веб-страницы. Если пользователь забывает пароль, нажмите кнопку Defaule, чтобы восстановить заводские настройки (без пароля).

5, применение FS ≤ ETH FX

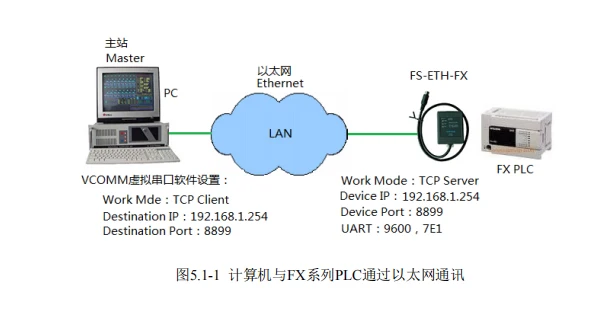

FS-ETH-FX-это многофункциональный продукт, который может использоваться как обычный Ethernet для последовательного сервера для реализации двунаправленной прозрачной передачи последовательных данных в Ethernet и поддерживает универсальный режим работы розеток и связь с виртуальными последовательными портами. Как стандартный шлюз MODBUS TCP к RTU, он реализует двунаправленное преобразование MODBUS TCP в протокол MODBUS RTU; самой большой изюминкой FS-ETH-FX является поддержка нескольких основных станций для доступа к одному или нескольким устройствам PLC в режиме реального времени. 5,1, как обычный последовательный Ethernet-сервер 5.1.1. Общие настройки при использовании FS-ETH-FX в качестве стандартного последовательного сервера Ethernet: Серийные настройки: Baundrate, Databits, Parity, Пробки и управление потоком должны быть такими же, как и Параметры последовательного порта подключенного ПЛК. В противном случае они не могут пройти нормально. Новости. Управление потоком выбрано как None. Advaced настройки: Перезапуск без данных (без модуля перезапуска данных) = отключение (отключено); Нет времени перезапуска данных: Нет настройки после запрещения. Настройки нескольких хостов: Протокол = нет (без прозрачной передачи протокола); Включить мульти-хост = нет (многофункциональная функция отключена); Продолжительность обучения: настройкой мульти-мастер функция отключается после того, как мульти-мастер функция недоступна. Временной промежуток между разницей в разрешении RS485: не имеет значения для отключения многофункциональной функции. Сетевые настройки: IP устройства (ip-адрес модуля): каждое сетевое устройство в одной локальной сети должно иметь разные ip-адреса и один и тот же сегмент адрес, то есть первые три элемента ip-адреса одинаковые, И четвертый товар отличается, например, 192.168.1. Х. Маска подсети: должна быть такой же, как маска подсети локальной сети. Например: 255.255.255.0. Шлюз: должен быть таким же, как локальный LAN шлюз. Например: 192.168.1.1. Другие параметры задаются в соответствии с различными топологиями сетевого подключения ниже. 5.1.2, компьютер и Mitsubishi FX серии PLC общаться через Ethernet Подключение между компьютером и FS-ETH-FX можно использовать Стандартное программирование гнезда или программное обеспечение виртуального последовательного порта. Преимущество использования программного обеспечения виртуального последовательного порта заключается в том, что пользователю не нужно программировать, просто установите программное обеспечение виртуального последовательного порта на компьютере, а затем сгенерируйте его на компьютере после простой настройки. Виртуальный последовательный порт, так же, как и в последовательный порт компьютера соединен с Последовательный порт в FS-ETH-FX кабель, чтобы пользователь мог использовать Оригинальное прикладное программное обеспечение для связи с пользовательским серийным устройством без каких-либо изменений. Четырехзвездочная электронная система с программным обеспечением для последовательного диска VCOMM, пожалуйста, обратитесь к руководству на компакт-диске для использования программного обеспечения. Ниже приведены только настройки параметров, когда компьютер подключается к FS-ETH-FX с помощью программного обеспечения VCOMM virtual serial port. Благодаря этому подключению вы можете использовать программное обеспечение для программирования Mitsubishi GX для загрузки, загрузки и мониторинга данных PLC. Вы также можете контролировать и управлять PLC с помощью многих программ мониторинга, таких как Kingview. На рис. 5,1-1 показан FS-ETH-FX как TCP-сервер. Программное обеспечение VCOMM virtual serial port на компьютере установлено клиенту TCP. После того, как TCP соединение установлено, веревочке COM3 произведен в компьютере. Пользователь находится в прикладном программном обеспечении компьютера. Используйте этот последовательный порт COM3 для связи с ПЛК.

Параметры связи порта программирования Mitsubishi FX series PLC следующие: бит данных = 7 бит, проверка бит = даже (даже проверка), стоп бит = 1 бит, скорость передачи данных составляет 9600 бит/с, сокращенная как: 9600, 7E1. Она должна быть объяснить здесь, что хотя Mitsubishi FX и Q ПЛК серии могут использовать 9,6 кбит/с до 115,2 кбит/с скорость передачи связи, компьютера по-прежнему всегда использует 9,6 кбит/с скорость передачи данных для подключения к PLC в первый раз, и PLC, что она будет использовать новый комплект скорость передачи связи далее FS-ETH-FX скорость передачи данных не может автоматически адаптируется, таким образом, FS-ETH-FX можно использовать только 9,6 кбит/с скорость передачи данных.

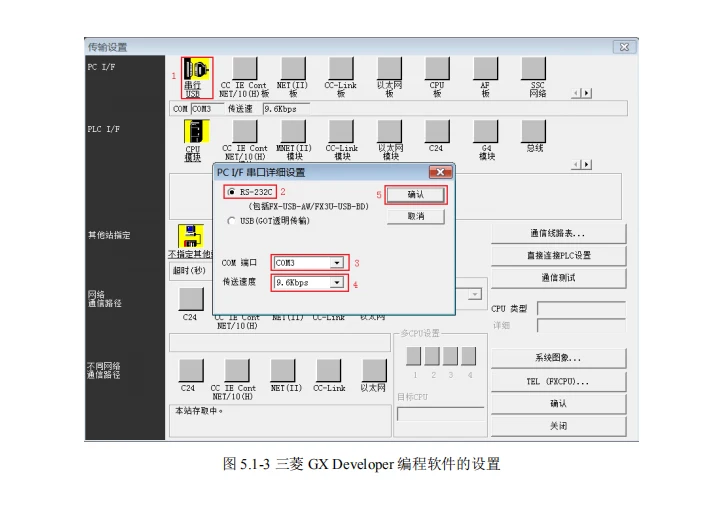

Настройка программного обеспечения для программирования Mitsubishi GX: в настройках передачи программного обеспечения для программирования Mitsubishi GX разработчика, нажмите на главном меню «бортовой контроль» (on-линии передачи настройки ", чтобы установить последовательный порт в качестве порта производится в vcomm виртуальный последовательный порт программного обеспечения, и скорость передачи данных 9,6 кбит/с. Следующее использование, например обычный SC-09 Кабель для программирования, используется для загрузки, загрузки, сравнения, мониторинга и т. Д.

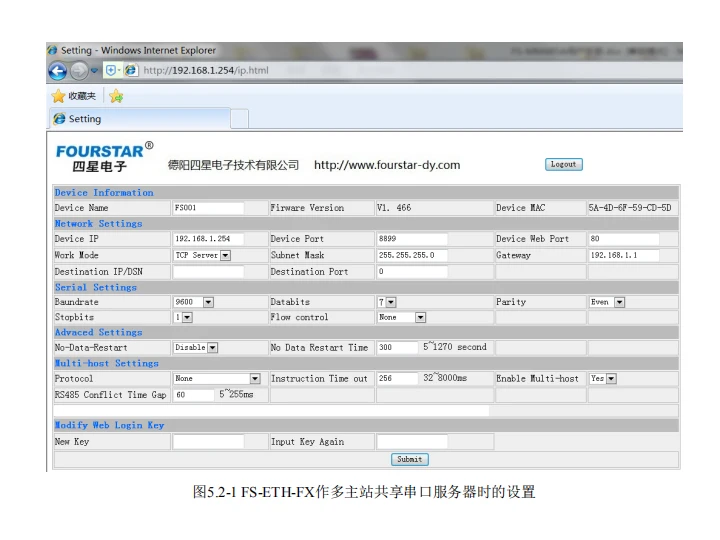

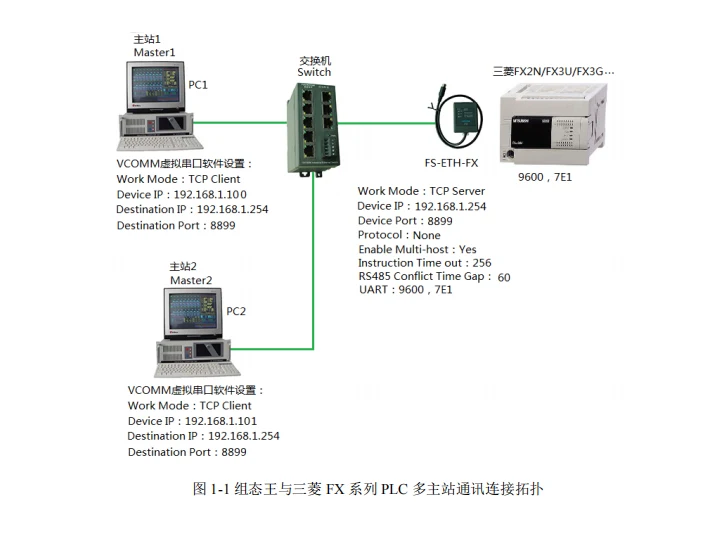

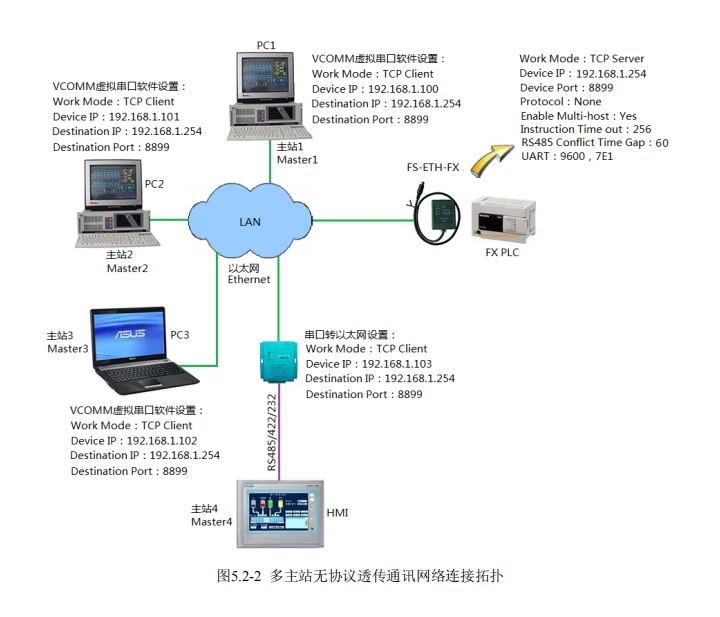

5,2, совместно использовать сервер последовательных портов как несколько основных станций Эта особенность является самой большой изюминкой этого продукта. Независимо от того, используется ли FS-ETH-FX передача без протокола или шлюз MODBUS TCP/RTU (подключение основной станции MODBUS TCP и подчиненной станции MODBUS RTU), может быть реализована коммуникация с несколькими основными станциями. Функция обмена несколькими основными станциями четырехзвездочного электронного адаптера для FS-ETH-FX заключается в использовании технологии разделения времени для определения времени сеанса одного последовательного порта доступа в качестве временного слота, И реализовать доступ к последовательному порту многоуровневой станции путем обоснованного распределения времени на различные основные станции. После того, как слот сессии будет завершен, последовательный порт будет предоставлена для других стран с мастер станции. Убедитесь, что все основные станции имеют справедливый доступ к данным. До 96 основных станций могут получить доступ к одному устройству последовательного порта или нескольким устройствам последовательного порта в автобусе одновременно, И поддержка нескольких основных станций для одновременного сбора данных и управления без изменения исходного программного обеспечения и конфигурации системы. Он идентичен при использовании одной основной станции. Обратите внимание, что FS-ETH-FX реализует коммуникацию с несколькими основными станциями, которая поддерживает ответ master-slave (также известный как запрос) RS485/RS422/RS232 сети, как правило, такие как MODBUS. Несколько компьютеров основной станции не поддерживаются для загрузки, загрузки, мониторинга и так далее PLC программ с помощью программного обеспечения программирования PLC в то же время, потому что коммуникационная программа программного обеспечения для программирования PLC не полностью написана на пути ответа master-slave и включает перезапись внутренних программ и данных PLC (Представим, что один компьютер загружает программу из ПЛК, а другой компьютер загружает программу из ПЛК одновременно. Что случилось? Это безсмысленно для того, чтобы сделать это!). Программное обеспечение конфигурации, такое как Kingview или сенсорный экран, должно быть использовано для реализации связи с несколькими основными станциями. 5.2.1 Настройка FS-ETH-FX для нескольких основных станций для обмена серверами последовательных портов 5,1. Чем больше мастер-станций подключено, тем медленнее скорость отклика. Мы считаем, что если количество мастер-станций не более 4, скорость отклика может удовлетворить Общие требования промышленного контроля, И скорость отклика такая же, как у одной главной станции. Настройки для FS-ETH-FX: Такие как информация об устройстве (информация об устройстве), серийные настройки (Параметры последовательного порта) и так далее, см. Предыдущее введение, не повторяйте здесь. Рис. 5,2/1-это скриншот настроек, когда FS-ETH-FX совместно использует сервер последовательных портов в качестве многоосновной станции, а основные точки настроек-следующим образом: Набор ip-адрес FS-ETH-FX для того, чтобы быть таким же, как и в первые три записи IP адреса других устройств в сети. Четвертого товара отличается друг от друга. Установите номер порта для FS-ETH-FX. Если это Modbus TCP к RTU шлюзу, порт 502 обычно используется. Режим работы = TCP сервер (TCP сервер); Протокол = нет (нет прозрачной передачи протокола), установленный в соответствии с фактическим использованием. Включить мульти-хост = есть (Проверка коэффициента передачи (Multi-master включена функция); Время выхода инструкции (время отклика команды RS485) = настройка на месте в соответствии с фактическими условиями; RS485 временной промежуток = RS485 время обнаружения столкновений = сайт устанавливается в соответствии с реальной ситуацией;

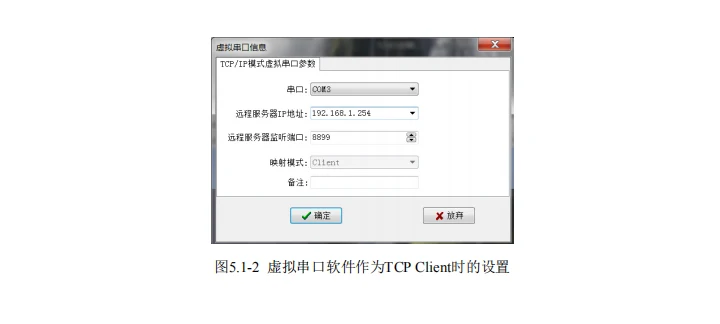

Основная станция-это Настройка, когда компьютер: Когда основной станцией является компьютер с сетевым портом, ip-адрес каждого компьютера устанавливается на другой адрес в одном и том же сегменте сети. Если вы используете режим передачи без протокола, вы можете установить и использовать программное обеспечение VCOMM virtual serial port, снабженное оптическим диском, И установите Рабочий режим программного обеспечения виртуального последовательного порта на каждом компьютере основной станции к клиенту TCP (TCP Client). Все они подключаются к ip-адресу и номеру порта FS-ETH-FX. После установки TCP соединения, Серийный порт будет произведен на компьютере, и пользователь выберет использовать этот последовательный порт в своем программном обеспечении приложения для связи с PLC, так же, как PLC. Подключите непосредственно к последовательному порту материнской платы компьютера. Если вы используете шлюз MODBUS TCP/RTU, вам нужно только выбрать использование протокола MODBUS TCP в программном обеспечении компьютерной программы основной станции (например, король конфигурации и другое программное обеспечение конфигурации) для того, чтобы установить IP адрес и номер порта подключенного FS-ETH-FX, И указать адрес пользователя подчиненный порт устройства и другие соответствующие параметры. Настройки, когда основная станция является устройством последовательного порта: Если Главная станция является устройством последовательного порта, таким как сенсорный экран, Серийный порт главной станции PLC, компьютера и т. Д., необходимо использовать обычный последовательный порт к серверу Ethernet для подключения устройства последовательного порта основной станции и FS-ETH-FX, Чтобы установить последовательный порт на сервер Ethernet как TCP клиент (TCP клиент) для подключения к IP адресу и номеру порта FS-ETH-FX. Использование tcp-соединения похоже на подключение последовательного порта основной станции непосредственно к последовательному порту пользовательской подчиненной станции. 5.2.2 топология сетевого подключения для связи с несколькими основными станциями Рис. 5,2/2-это топология подключения многомагистральной станции без сети передачи протокола. Несколько основных станций могут контролировать PLC, в реальном времени одновременно. Каждая Главная станция может использовать одинаковое или разное программное обеспечение для мониторинга конфигурации.

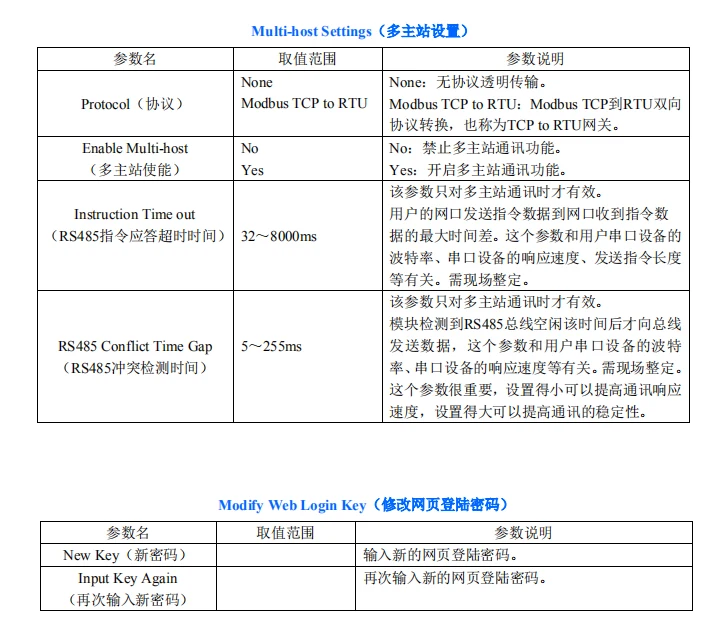

5.2.3, несколько важных параметров настройки при многоуровневой связи В указанное время настройки параметров являются важными для мульти-мастер коммуникации, которая включает в себя надежность и скорость отклика мульти-мастер общения. Эти параметры относятся к пользовательскому оборудованию, прикладному программному обеспечению и скорости передачи данных последовательного порта. Фактической ситуации установлен. Время выхода инструкции: время отклика команды RS485: Максимальная разница во времени между сетевым портом пользователя, отправляющим данные команды, и сетевым портом, получающим данные команды. Этот параметр относится к скорость передачи последовательных устройств пользователя, скорость отклика последовательных устройств, а также длину передачи команды. Обычно Настраивается от 256 мс, уменьшение может увеличить скорость связи и увеличить передачу, которая может адаптироваться к большим блокам данных. Диапазон установки этого параметра составляет 32 ~ 8000 мс. RS485 разница во времени в разрешении: Модуль обнаруживает, что шина RS485 простаивает после отправки данных в автобус. Этот параметр относится к скорость передачи последовательных устройств пользователя и скорость отклика последовательных устройств. Этот параметр очень важен, обычно начиная с 150 мс, уменьшая скорость ответа на сообщения и увеличивая стабильность связи. Диапазон настройки этого параметра составляет 5 ~ 255 мс. Нет-Перезагрузка данных, нет времени перезапуска данных: Эта функция аналогична функции watchdog и предназначена для повышения надежности системы. Если модуль по какой-то причине не имеет передачи данных на последовательном порту или сетевом порту, подождите установленное время и перезагрузите модуль. Эта функция обычно запрещена. Пользователь может решить, включить ли эту функцию в соответствии с реальной ситуацией на месте. Диапазон настройки времени перезапуска данных не составляет 5 ~ 1270 секунд. Пример установки этих двух параметров см. В следующем приложении: «Используйте FS-ETH-FX для одновременного мониторинга многоуровневой станции FX PLC образцов программ». 5,3. Удаленная связь через интернет FS-ETH-FX обеспечивает удаленную связь по всему миру через интернет, используя проводной широкополосный или беспроводной доступ в Интернет 3G, а интернет-связь доступна везде, где есть сеть. Существует множество вариантов реализации удаленного общения в Интернете, таких как отображение портов и vpn-интерфейс. Независимо от того, какое решение вам нужно иметь маршрутизатор, подключенный к Интернету, чтобы решить проблему удаленного доступа к маршрутизатору через Интернет. Для решения проблем обычно используются следующие два метода: Подача заявки на фиксированный IP адрес интернет-оператору дороже. Используйте разрешение динамического доменного имени, чтобы подать заявку на бесплатное или оплаченное доменное имя поставщику услуг динамического доменного имени и использовать доменное имя вместо ip-адреса. Таким образом, независимо от того, как изменяется ip-адрес, имя домена будет указывать на ip-адрес в режиме реального времени, так же, как мы обычно посещаем веб-сайт. Есть много поставщиков услуг динамического доменного имени (DNS), таких как арахисовые ракушки, которые предлагают бесплатные и платные динамические услуги доменного имени для них. Мы консультируемся с услугами и тарифами динамических доменных названий. Сначала пользователь должен подать заявку на имя домена от поставщика услуг DNS и зарегистрировать его на маршрутизатор, подключенный как Серверный модуль, так что доменное имя используется для доступа в Интернет. На рис. 5,3-1 показана топология сети связи FS-ETH-FX в Интернете. FS-ETH-FX, подключенный к ПЛК на сайте, устанавливается на TCP сервер и подключается к Интернету через маршрутизатор. В удаленном компьютере вам нужно только иметь доступ к Интернету; Другой последовательный сервер Ethernet, такой как Четырехзвездочный электронный FS-MM485A, настроен на TCP-клиент. Рис. 5,3-1 позволяет компьютеру удаленно получать доступ к ПЛК через Интернет или использовать последовательное устройство, такое как сенсорный экран, для связи с внешним ПЛК. Удаленная загрузка, загрузка данных программы ПЛК и мониторинг PLCs, а также мульти-мастер доступ может быть достигнуто.

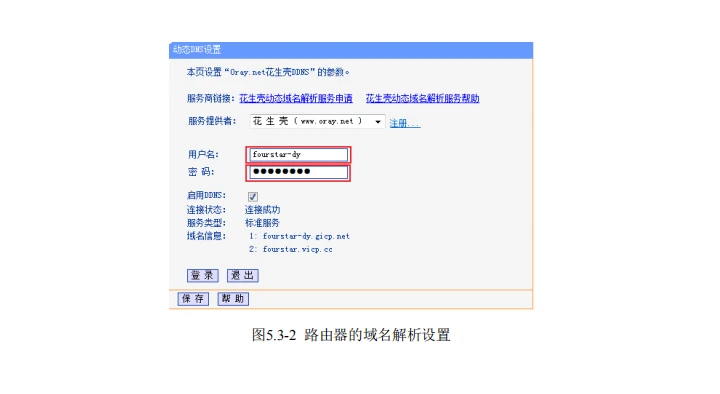

В данном случае, имя домена использует бесплатное динамическое имя домена арахисовой оболочки, для которого мы применили: fourstar.vicp.cc, маршрутизатор является маршрутизатором с функцией разрешения динамического доменного имени. Введите номер учетной записи и пароль, для которых мы подали заявку в компанию арахисовой оболочки на маршрутизаторе, и вы можете увидеть разрешенное доменное имя fourstar.vicp.cc .. Как показано на рис. 5,3/2.

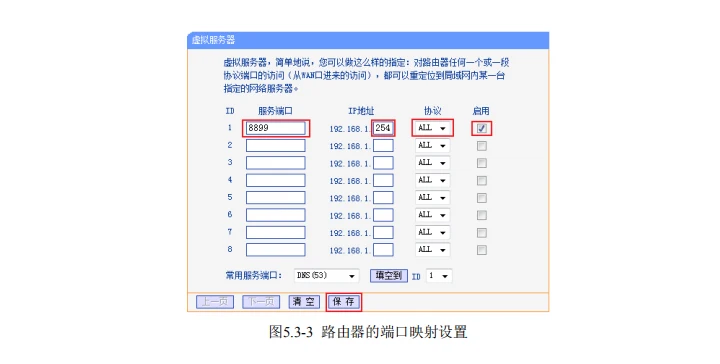

Маршрутизатор также должен сделать настройки сопоставления портов, как показано на рис. 5,3/3. Таким образом, когда удаленный клиент подключается к доменному имени fourstar.vicp.cc и порт 8899 над Интернет, ip-адрес доменное имя fourstar.vicp.cc (то есть внешний преобразования сетевых адресов маршрутизатора) Автоматически решается, и порт 8899 получает доступ к рабочему адресу маршрутизатора 192.168.1.254 и номеру порта 8899, тем самым обеспечивая удаленный доступ к FS-ETH-FX и ПЛК. Подключен к нему через Интернет.

Клиентский компьютер может быть подключен через роутер или нет через роутер, или GPRS, 3G, 4G, WiFi и т. Д.

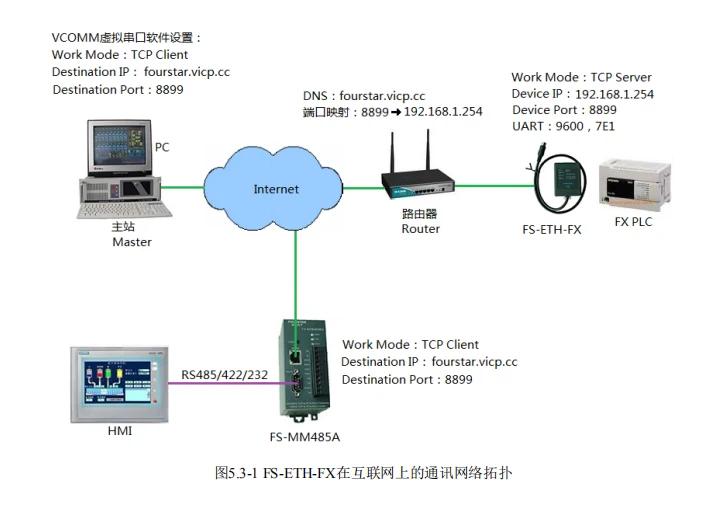

Маршрутизатор на рис. 5,3/1 также может использовать маршрутизатор 3G и сетевую карту 3G для реализации беспроводной связи в Интернете по всему миру. Беспроводная связь между модулями и ПК может быть реализована до тех пор, пока они могут работать в Интернете по беспроводной сети. Метод настройки использования беспроводной связи в основном такой же, как описано ранее, но использование маршрутизаторов 3G и беспроводных сетевых карт, произведенных разными производителями, может отличаться. Пожалуйста, прочитайте соответствующее Руководство продукта. Когда модуль используется в качестве сервера, лучше всего использовать маршрутизатор 3G с функцией динамического имени домена для подключения к нему. Что нужно обратить внимание пользователей, так это то, что текущие мобильные TD-SCDMA 3G и Unicom WCDMA 3G сетевые карты используют личные сетевые IP адреса, могут использоваться только как клиенты, не может использоваться в качестве серверной стороны, чтобы принять доступ к клиенту, telecom CDMA2000 EVDO 3G Интернет-карты используют ip-адреса общественных сетей, Может использоваться в качестве сервера или клиентской стороны, поэтому мы рекомендуем использовать сетевую карту CDMA2000 EVDO 3G.

6, часто задаваемые вопросы 6,1. При использовании FS-ETH-FX для реализации последовательной связи с несколькими хостами, какова скорость отклика каждого хоста? Скорость отклика многохост-связи, конечно, медленнее, чем у одного хоста. Чем больше количество хостов, тем медленнее отклик. Как правило, если количество хостов меньше 4, скорость отклика может соответствовать требованиям общей промышленной системы управления, а скорость отклика эквивалентна скорости одной главной станции. 6,2. Почему я использую FS-ETH-FX для реализации многоканальной связи? После нескольких часов работы в обычном режиме, в сообщении прекращается. В последовательный порт не может получать данные ведомого устройства. После того, как питание включено снова, оно может вернуться к нормальной работе. Это связано с тем, что промежуток времени в разрешении RS485 слишком мал для увеличения этого времени. Для того, чтобы повысить надежность системы вы также можете включить функцию перезапуска без данных и установить время перезапуска данных без соответствующего значения, чтобы, когда время прерывания связи превышает это значение, модуль будет повторно включен. Запуска двигателя. 6,3. Почему один компьютер использует программное обеспечение для программирования PLC для загрузки, загрузки, мониторинга и т. д. через FS-ETH-FX и PLC обычно. При одновременном использовании нескольких компьютеров для выполнения этих операций он не работает должным образом? Многоуровневая связь с FS-ETH-FX, поддержка ответа master-slave (также известный как запрос) сеть RS485/RS232/RS422, типичная, например, протокол связи MODBUS или свободный порт. Он не поддерживает несколько мастер-компьютеров, чтобы использовать программное обеспечение для программирования PLC для загрузки, загрузки, мониторинга и других операций на PLC одновременно, так как коммуникационная программа программного обеспечения для программирования ПЛК не полностью записана в соответствии с режимом отклика master-slave, И это связано с внутренней перезаписью программ и данных ПЛК (вообразите, что один компьютер загружает программу с ПЛК, а другой компьютер также загружает программу на ПЛК одновременно время. Что происходит с результатом? И это не смысл в том, чтобы сделать это!). Пользователь должен использовать программное обеспечение конфигурации, такое как Kingview или сенсорный экран для реализации многоуровневой связи. 6,4. В руководстве пользователя FS-ETH-FX поддерживает прозрачную передачу данных. Почему он не может общаться, когда он используется для других специальных протоколов связи PROFIBUS, MPI, PPI, CC-Link или PLC интерфейса RS485? Любой последовательный на Ethernet сервер, серийный на беспроводное устройство и т. Д., используется для соответствия с UART асинхронным серийным режимом связи, и его физическим интерфейсом может быть интерфейс RS232, RS485, RS422. В то время как PROFIBUS, MPI, PPI, CC-Link и т. Д. Имеют физические интерфейсы RS485, они являются специализированным протоколом fieldbus и не следуют асинхронному серийному методу связи UART.
