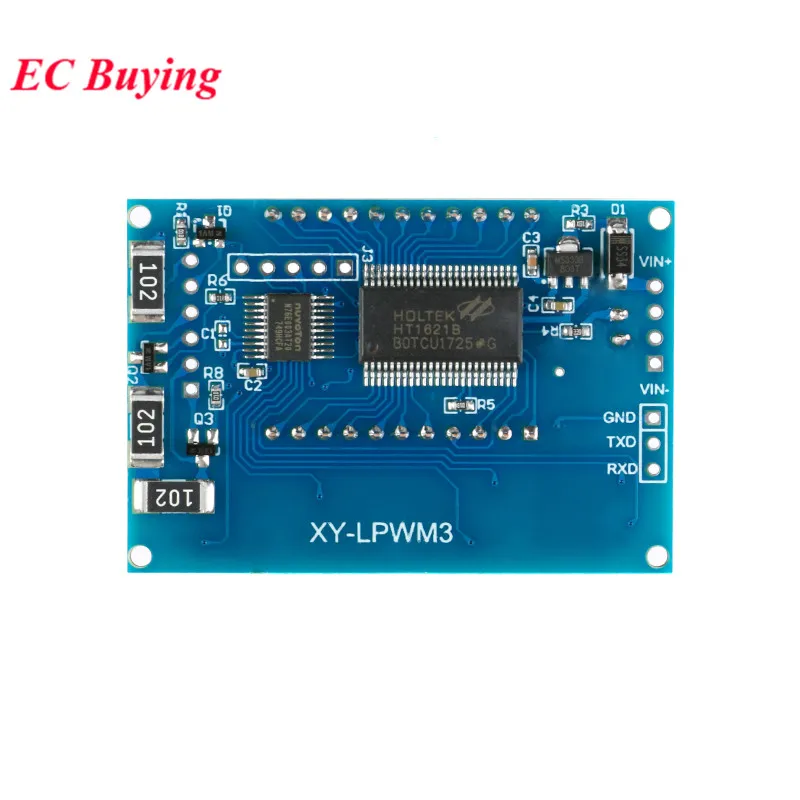

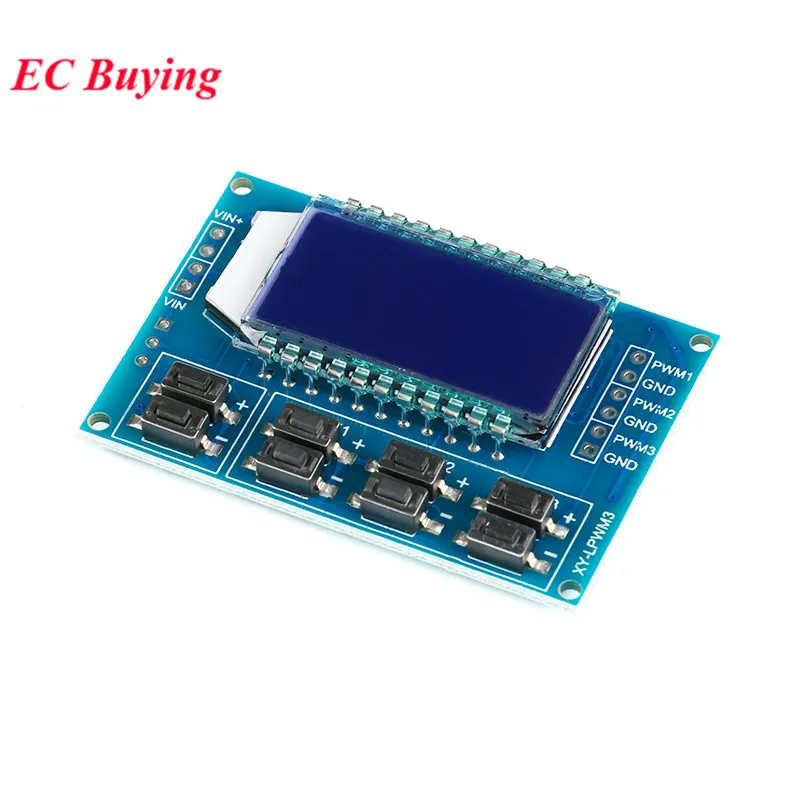

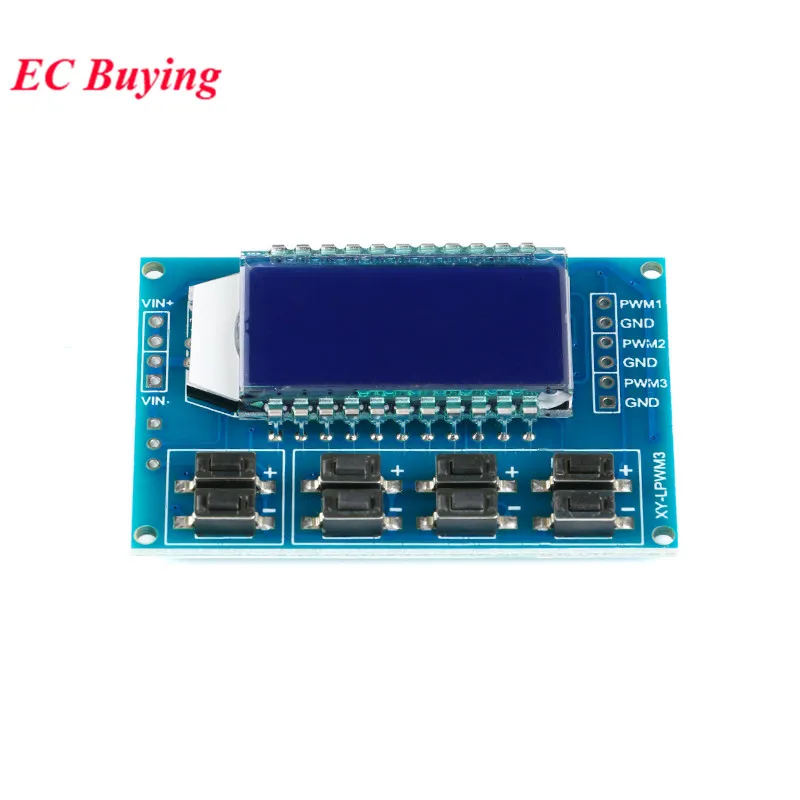

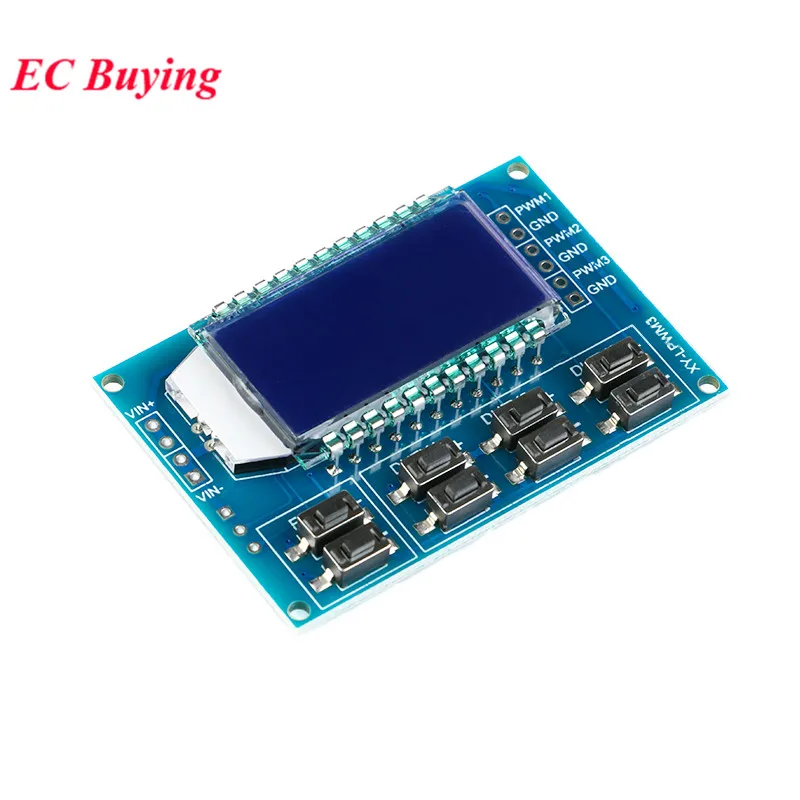

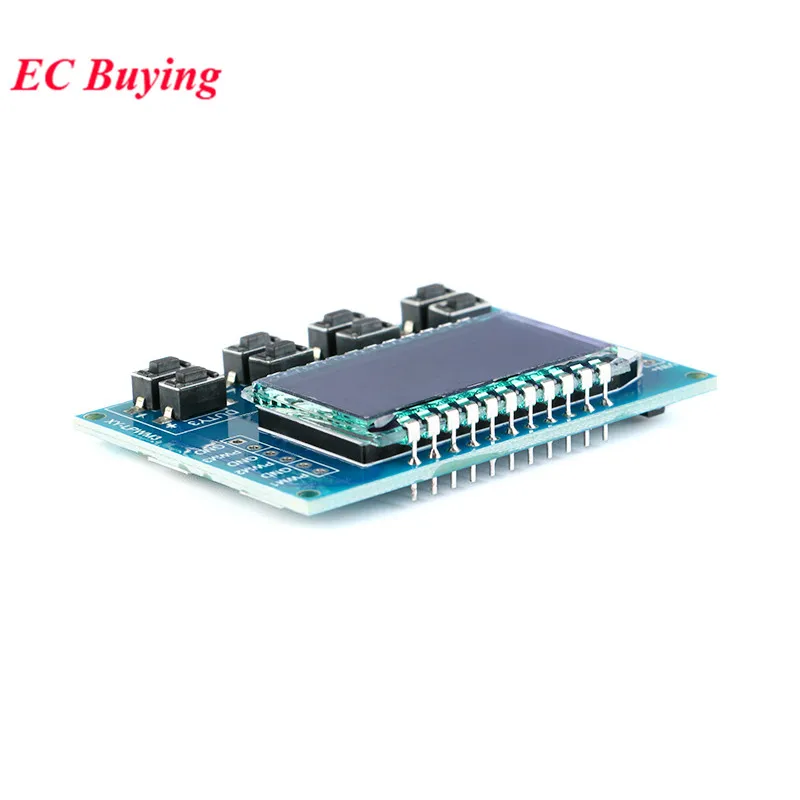

3 полосный ЖК дисплей модуль 1 Гц 150 кГц стандартный Импульсный регулируемый

3 полосный ЖК дисплей модуль 1 Гц 150 кГц стандартный Импульсный регулируемый

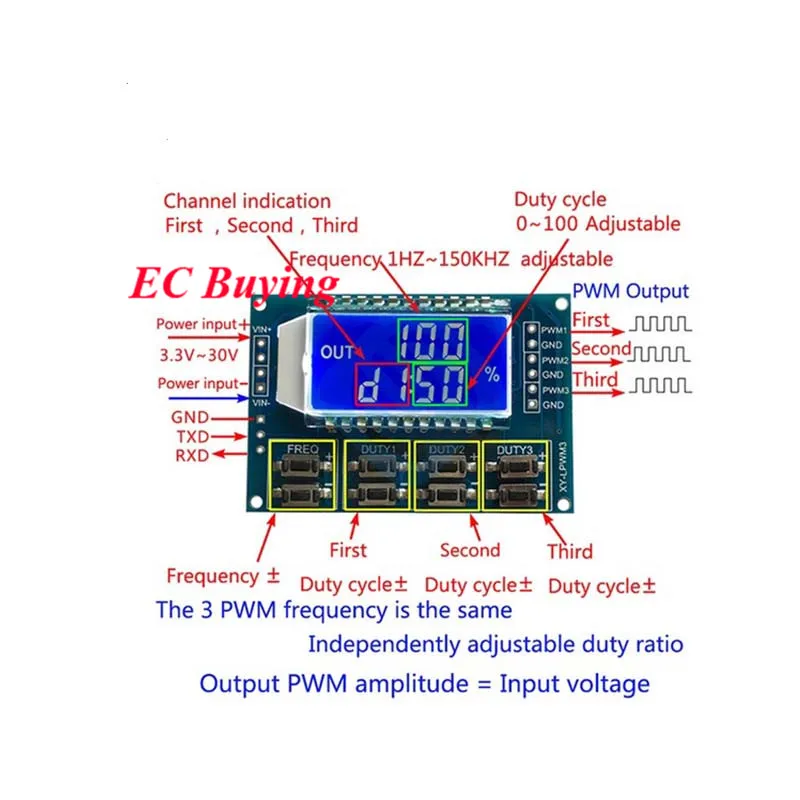

Особенности: Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательное, коэффициент заполнения может быть самостоятельно штанах регулируется; Подходит для большинства occasionsLcd, который может отображать частоту и обязанность datio, легко oprate 3. Широкий диапазон частот, высокая точность 4. Поддержка последовательной работы   Описание: Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано самостоятельно   Частота делится на четыре области, автоматическое переключение: XXX (без десятичной точки): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц X.XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц X.X.X (десятичное значение находится в месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц 1,01 представляют Пульс 1,01 кГц 54,1 представляют Пульс 54,1 кГц 1.2.4 представляют Пульс 124 Гц Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 % Все параметры могут быть автоматически сохранены в чехол power cut.   Установка: Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности. 3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения.   Параметры: 1. Рабочее напряжение: 3,3 ~ 30V 2. Диапазон частот: 1 Гц ~ 150 кГц 3. Точность частоты: в каждом диапазоне точности составляет около 2% 4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА 5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное 6. Температура окружающей среды: -20 ~ + 70 ℃   Область применения: 1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов 2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя 3. Генерирующие регулируемые импульсы для MCU 4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений)   UART Serial Скорость передачи данных: 9600 бит/с длина данных: 8 Остановка биты: 1 Контрольные цифры: нет Регулятор давления газа: Нет Установите частоту ШИМ 'F101': установить частоту 101 Гц (001 ~ 999) 'F1.05 ": Установите частоту 1,05 кГц (1,00 ~ 9,99) 'F10.5': Установите частоту 10,5 кГц (10,0 ~ 99,9) 'F1. 0,5 ': установленная частота 105 кГц (1.0.0 ~ 1.5.0) Установите коэффициент мощности PWM 'DX:YYY': установить PWM коэффициент пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины Например, d1: 050, установить 1th PWM коэффициент пошлины до 50% Прочитайте настройка параметров Отправьте строку «Ready», чтобы прочитать параметры настройки. Формат сообщения: F156, D1:052, D2:059, D3:058 Набор удачного возврата: вниз Не удалось вернуть комплект: осень
