Аксессуары для Raspberry Pi 3 5 дюймовый ЖК экран pi + плата расширения комплект

Аксессуары для Raspberry Pi 3,5-дюймовый ЖК-экран Raspberry-pi + плата расширения Raspberry-pi + комплект для разработки модулей для всех Raspberry pi

Набор аксессуаров (тип А) для Raspberry Pi, включая расширительную плату DVK512, ЖК-дисплей, модули и кабели

Примечание: Raspberry Pi не входит в комплект.

Обзор

Пакет аксессуаров (тип А) для использования с Raspberry Pi. Он состоит из платы расширения DVK512, LCD, различных модулей и других аксессуаров, таких как провода и кабели и т. Д.

Поддерживаемый Pi

• Raspberry Pi 1 модель A +
• Raspberry Pi 1 Модель B +
• Raspberry Pi 2 Модель B
• raspberry pi 3 model b

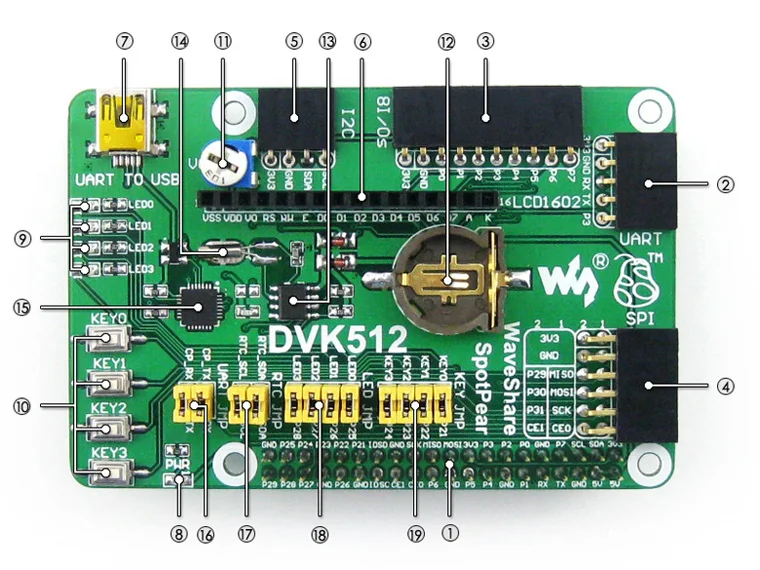

Что на DVK512

1. Pinheaders для подключения к RPi
2. Интерфейс UART:Легко подключается к модулям UART, таким как RS232, RS485, USB к UART и т. д.
3. Интерфейс 8I/Os:Легко подключается к модулям, управляемым I/Os, таким как 8 кнопочных кнопок, конвертер логического уровня, Смешанная Плата и т. д.
4. Интерфейс SPI:Легко подключается к SPI модулям, таким как AT45DBXX Dataflash, L3G4200D плата и т. Д.
5. I2C интерфейс:Легко подключается к модулям I2C, таким как плата расширения PCF8574, плата PCF8563 RTC, плата LSM303DLHC и т. д.
6. Персональный ЖК-интерфейс:Для подключения ЖК-дисплеев типа LCD1602
7. Разъем USB:USB в UART, поддерживается бортовым преобразователем CP2102
8. Индикатор питания
9. Пользовательские светодиоды
10. Ключи пользователя
11. Потенциометр:Для регулировки контрастности LCD1602
12. Аккумулятор RTC holder
13. PCF8563:Встроенный чип RTC
14. 32,768 K кристалл:RTC кристалл
15. CP2102:Встроенный USB к чипу UART, для отладки
16. Джемпер CP2102
17. Перемычка RTC
18. Пользовательский светодиодный джемпер
19. Перемычка для ключей пользователя

Для джемперов выше:

• Короткая перемычка для подключения к I/Os, используемая в коде примера
• Откройте перемычку для подключения к другим пользовательским контактам через перемычки

---

DVK512 фотографии

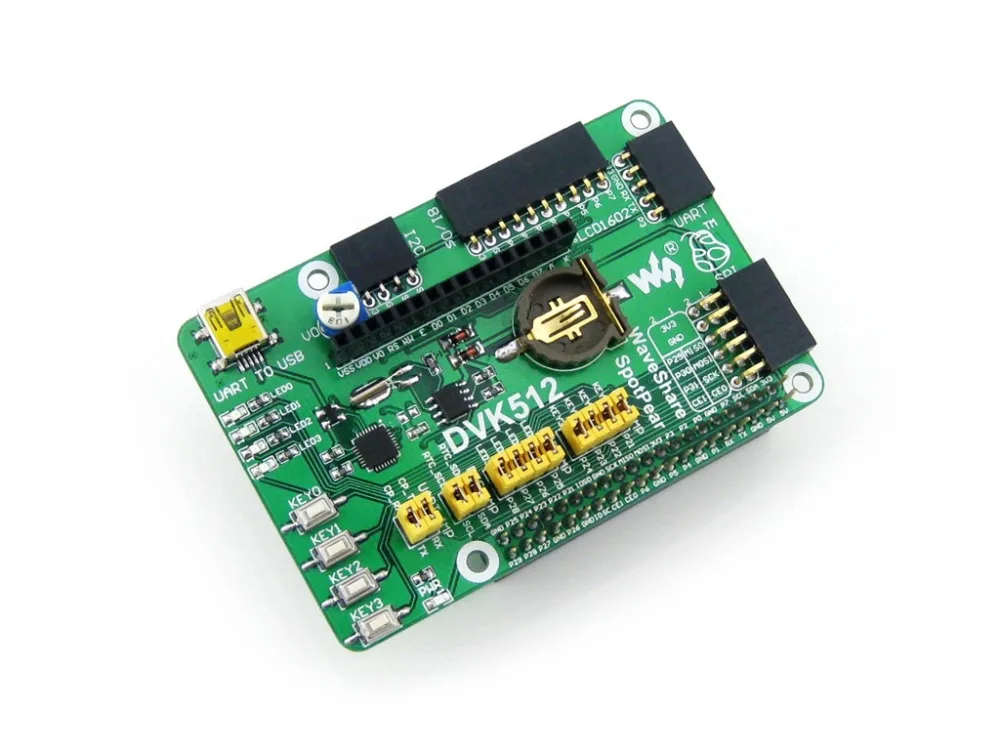

DVK512 RPi Плата расширения
DVK512 RPi Плата расширения заднего вида
DVK512 RPi Плата расширения
Подключение с LCD1602
Подключение с RPi A +
Подключение с RPi A + и досками аксессуаров
Подключение с RPi B +
Подключение с RPi B + и досками аксессуаров

---

Ресурсы для развития

Руководство пользователя CD включает следующие ресурсы разработки:

• Руководство пользователя
• Схема (PDF)
• Примеры в C (исходный код Linux API)
• Разработка документов (конфигурация Raspbian, установка библиотеки C)
• Raspbian (настроенное изображение системы для RPi)

Примеры в C:

• Светодиод (I/Os)
• Конвертер логического уровня (I/Os)
• Джойстик (I/Os)
• Ключ (I/Os)
• Зуммер (ШИМ)
• DS18B20 (1-провод)
• IRM (I/Os)
• LCD1602 (I/Os)
• PCF8563 (RTC)
• PCF8591 (AD/DA)
• LSM303DLHC (I2C)
• L3G4200D (SPI)
• CP2102 (UART)
• GPS (UART)

Дополнительные элементы

Следующие элементы также могут быть использованы с этим продуктом, драйверы Предоставляются:

• ЖК-дисплей: LCD1602
• GPS модуль: UART GPS

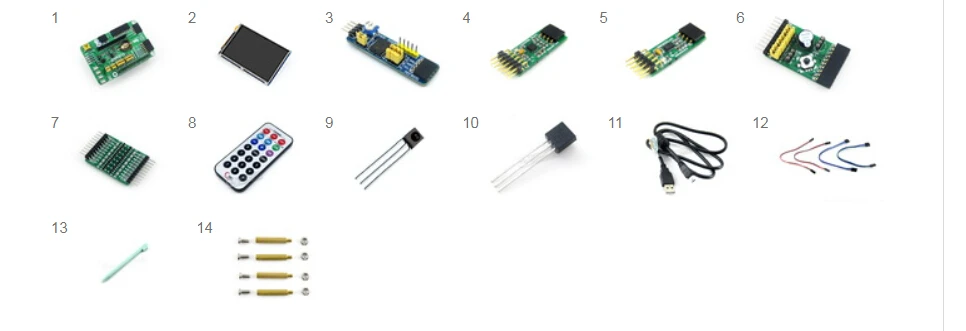

Содержимое упаковки

Вес:0,22 КГ

1. DVK512 x 1

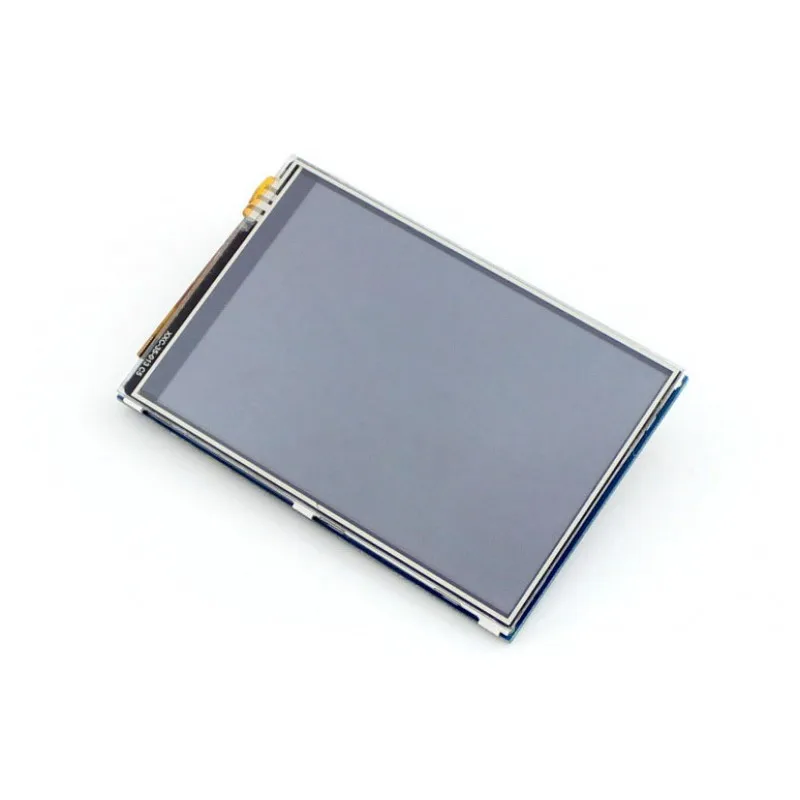

2. 3,5-дюймовый RPi LCD (A) × 1

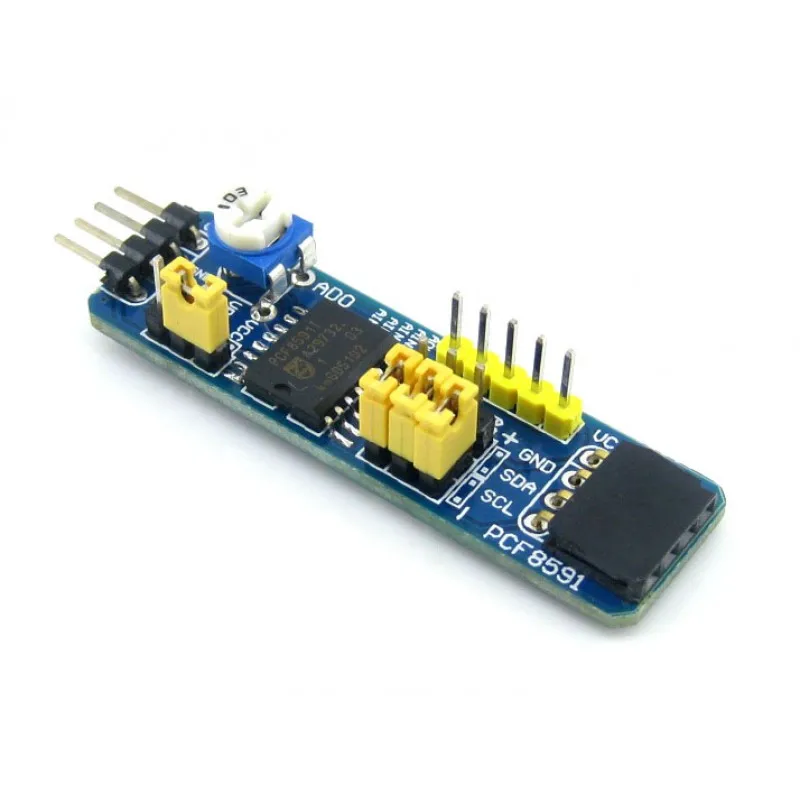

3. PCF8591 AD DA плата x 1
4. L3G4200D плата x 1
5. LSM303DLHC плата x 1
6. Смешанная доска x 1

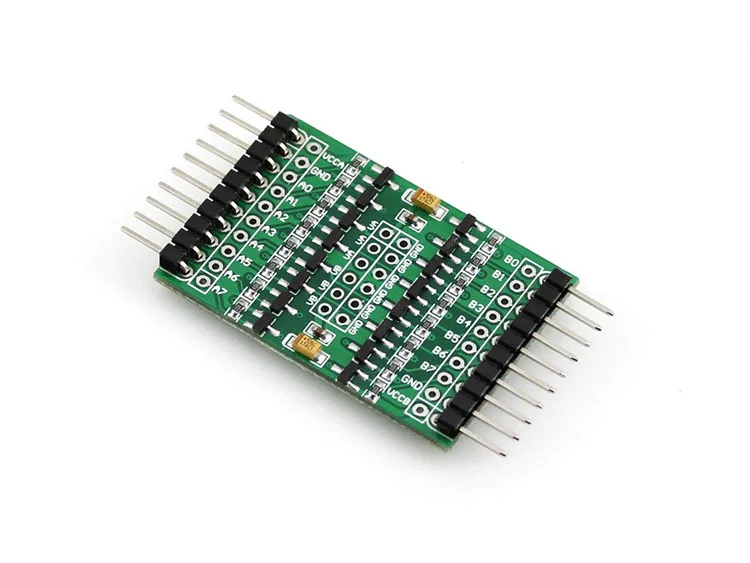

7. Преобразователь логического уровня x 1
8. Инфракрасный пульт дистанционного управления x 1
9. LFN0038K (инфракрасный приемник) x 1
10. DS18B20 x 1
11. Usb-разъем типа A для мини-кабеля типа B x 1
12. 4-контактный 2-контактный пакет проводов x 1
13. Сенсорная ручка x 1
14. Набор винтов RPi (4 шт.) x 1
