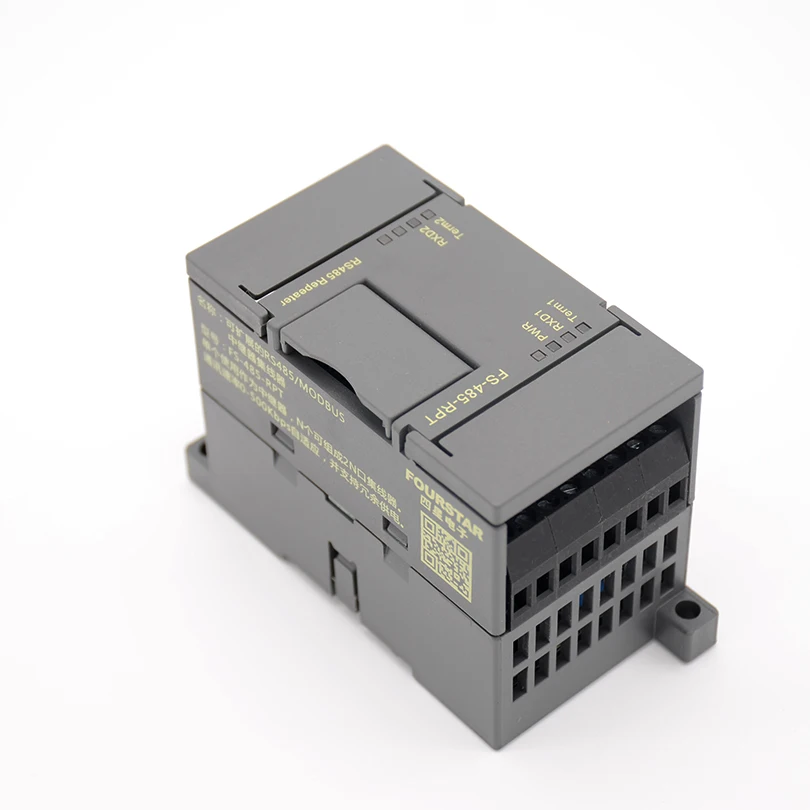

FOURSTAR масштабируемый RS485 втулка ретранслятора для сетей связи с различными

FOURSTAR масштабируемый RS485 втулка ретранслятора для сетей связи с различными

1. Основные характеристики сети RS485

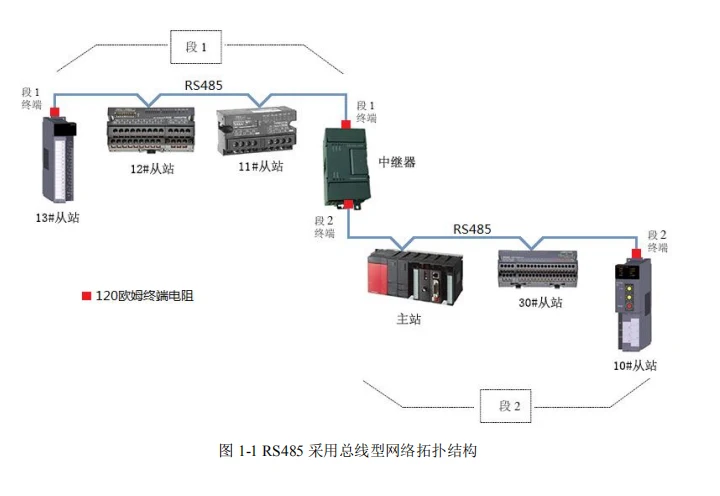

RS485 по-прежнему является одним из наиболее широко используемых серийных автобусов. Стандарт TIA/EIA-485 требует от сети RS485 поддерживать высокую надежность и стабильность, когда длина кабеля составляет 1200 метров и с 32 станциями. Когда длина кабеля превышает 1200 метров или количество станций превышает 32, необходимо использовать реле. Для усиления и разделения сигнала RS485. И таким образом определила сетевую топологию RS485, предлагаемые концепции, такие как: сегмент, терминал, реле, ветка и т. д., а также сделала подробную технологию для сетевых компонентов, таких как кабели, разъемы, характеристики ретрансляторов, концентраторов и т. Д. 1,1. Стандарт TIA/EIA-485 предусматривает, что при передаче сигнала RS485 используется топология сети автобусного типа, а также сетевые компоненты и концепции, такие как сегменты сети, терминалы, ветви, ретрансляторы, и разъемы предлагаются, как показано на рис. 1-1. Указывает, что, когда длина кабеля превышает расстояние, указанное стандартом TIA/EIA-485 (1200 м при 115,2 кбит/с) или количество станций в сети превышает указанное число (32), повторитель используется для разделения шины на сегменты 1 и сегмент 2 двух сегментов сети, Головка и хвост каждого сетевого сегмента называются клеммами.

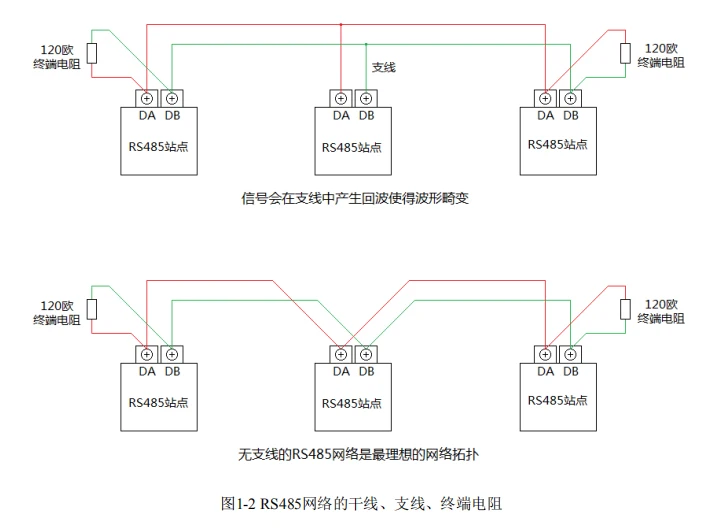

1,2. Две терминальные станции сетевого сегмента RS485 должны быть оснащены терминальными резисторами для подавления отражения сигнала. В соответствии с характерным сопротивлением кабеля сопротивление конечного резистора обычно составляет 110 Ом до 130 Ом (обычно 120 Ом), и другие станции в мире не могут иметь конечных резисторов, поэтому важно определить, какая станция является терминалом сегмента. 1,3. Стандарт TIA/EIA-485 предусматривает, что общее количество устройств на сайте составляет 32. Когда количество сайтов в сегменте большое, Сетевая связь может быть ненормальной и надежность может быть снижена. В этом случае устройства, такие как ретрансляторы или концентраторы, должны использоваться для разделения на несколько сегментов. 1,4. Расстояние от определенной станции до магистральной линии RS485 называется линией ветки. Сигнал генерирует эхо в линии ветки, чтобы сделать искажение формы волны. Обычно длина ветки не должна превышать 1 метр. Это самое идеальное соединение для устранения линии ветки путем подключения багажника к терминалу.

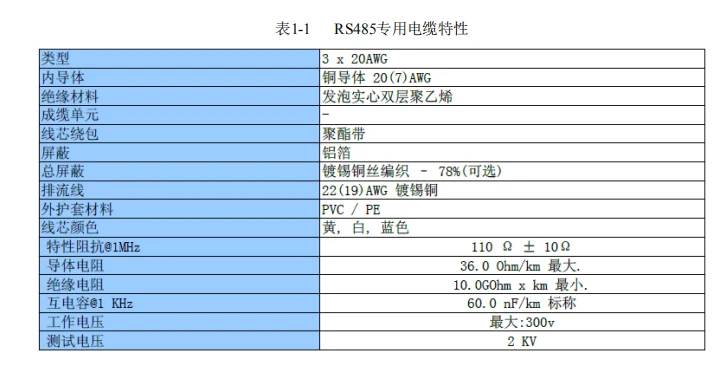

1,5. RS485 Коммуникационный носитель должен использовать выделенный кабель, соответствующий стандарту TIA/EIA-485. Максимальная длина кабеля связи в сегменте сети RS485 тесно связана с скоростью передачи данных. Максимальная скорость передачи данных, которую можно достичь по всей сети RS485, зависит от максимальной длины кабеля. Сегмент сети. Общие характеристики кабеля RS485 показаны в таблице 1-1 ниже: Фактически, когда скорость связи составляет менее 100 кбит/с, общий медный сердечник (бескислородная медь) с площадью поперечного сечения не менее 0,3мм2 используется для защиты витой пары, которая может достичь удовлетворительного эффекта связи. При превышении скорости 100 кбит/с рекомендуется использовать кабель RS485.

2. Основная цель и характеристики четырехзвездочного электронного RS485 втулка ретранслятора

Четырехзвездочная электронная втулка ретранслятора RS485 FS-485-RPT в основном имеет следующие цели: Функция 01 Bus branch (функция hub): RS485-это топология шины, которая не допускает разветвления, что увеличивает трудности с проводкой. Объединяя несколько FS-485-RPTs в концентратор, топология сетевой шины RS485 может быть изменена для достижения структуры сети star-and-hybrid для легкой проводки. Функция ретранслятора 02: два интерфейса ретранслятора RS485 могут самостоятельно управлять одним сегментом сети RS485, то есть максимальное расстояние передачи при соответствующей скорости передачи может быть увеличено. Также возможно реализовать каскадные. Таким образом, можно использовать гибридную сетевую структуру RS485, состоящую из ретрансляторов, и расстояние передачи может достигать нескольких километров в зависимости от количества каскадов (связанных с используемой скоростью передачи бод). 03 функция изолятора: каждый интерфейс ретранслятора RS485 или концентратора может быть расширен в «сегмент сети» (который можно назвать «интерфейс сегмента»). Каждый сегмент интерфейса электрически изолирован, то есть между сегментами. Он электрически изолирован. Это важно для защиты интерфейса, подавления помех и улучшения стабильности сетевой системы. 04 функция мониторинга и диагностики: светодиодный индикатор на репитер RS485 может контролировать рабочее состояние каждого сегмента в сети RS485, предоставляя ссылку для диагностики сети и устранения проблем. Четырехзвездочная электронная втулка ретранслятора RS485 FS-485-RPT имеет следующие основные характеристики: 01 FS-485-RPT одно использование в качестве ретранслятора, комбинации N могут быть расширены в 2N портовые концентраторы, такие как 2 могут образовывать 4-портовый концентратор, 3 могут образовывать 6-портовый концентратор..., до 10 можно использовать для изготовления 20 портов концентратор очень гибкий и удобный в использовании. 02 физический слой прозрачной передачи: четырехзвездочный электронный ретранслятор RS485 прозрачно передается физическим слоем и не имеет ничего общего с протоколом верхнего слоя. Подходит для всех протоколов верхнего слоя на основе RS485, таких как MODBUS, другие RS485. 03 нет главного/подчиненного интерфейса, нет входного/выходного интерфейса, нет терминала/нетерминального узла: каждый интерфейс RS485, мастер/раб может быть подключен Перейдите к любому интерфейсу. 04 скорость передачи данных 0 ~ 500 кбит/с Адаптивная: Нет настроек переключателя или любой конфигурации программного обеспечения не требуется. Изоляция сегмента 05: каждый сегмент интерфейса изолирован друг от друга. 06 Каскад: любой сегмент интерфейса может быть каскадирован через ретранслятор RS485 для расширения количества сегментов интерфейса.

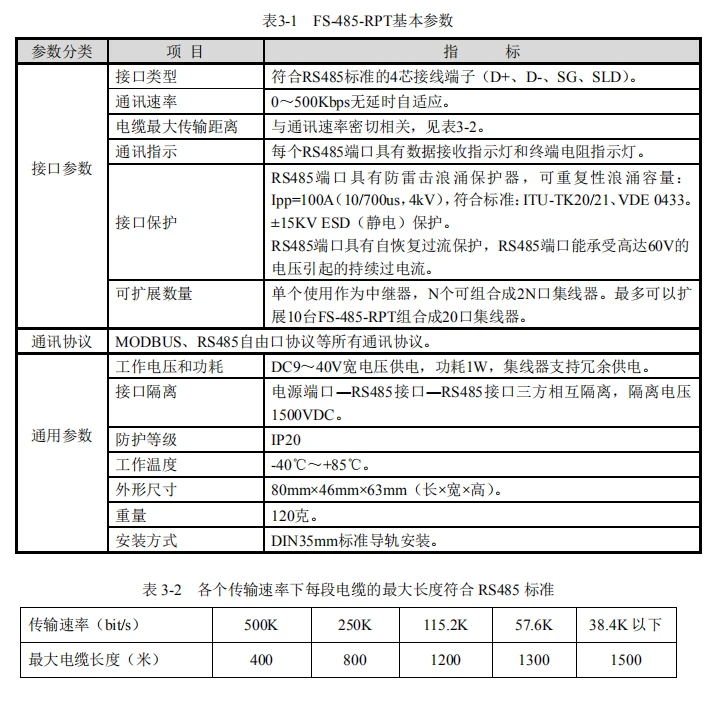

3. Характеристики продукта и Основные технические параметры

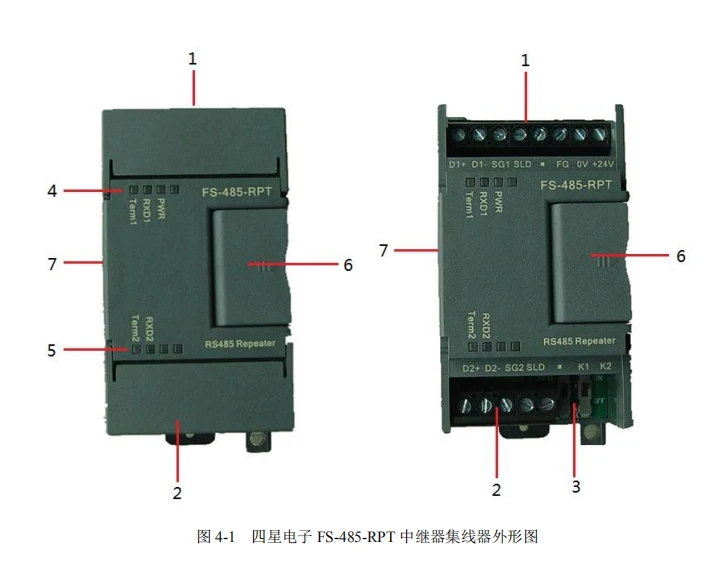

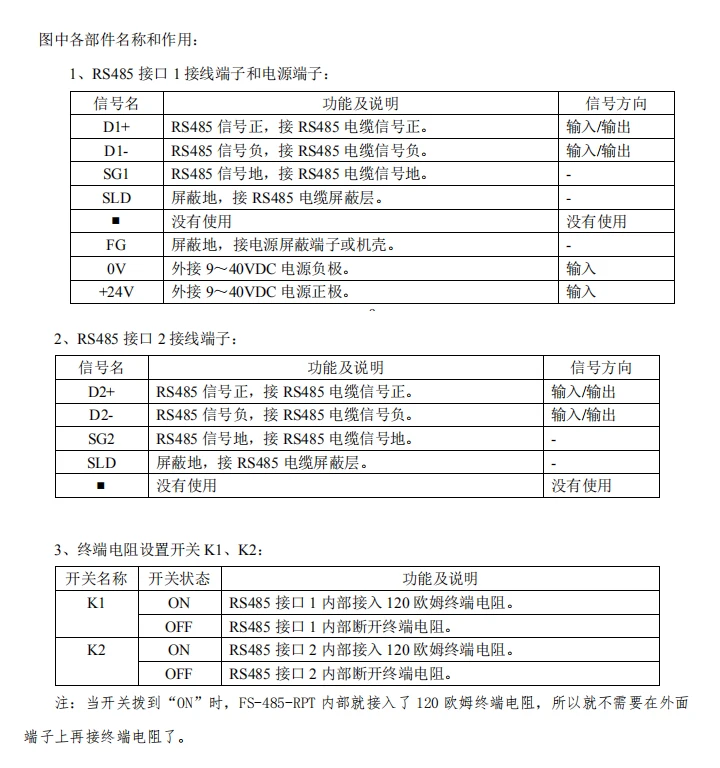

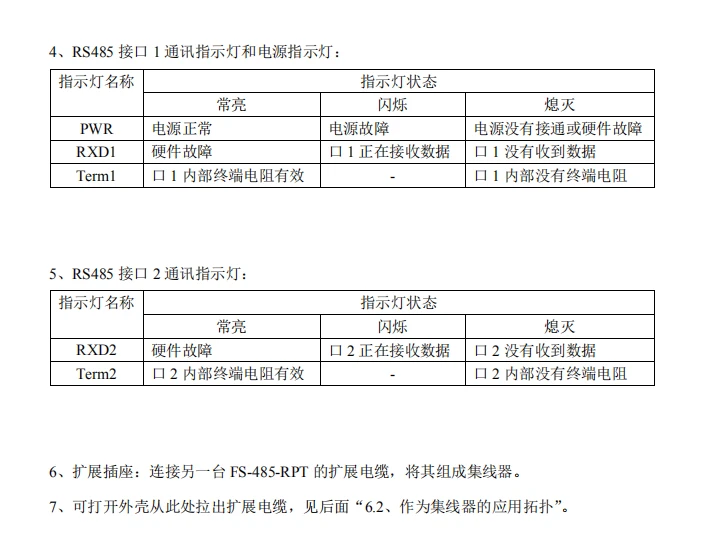

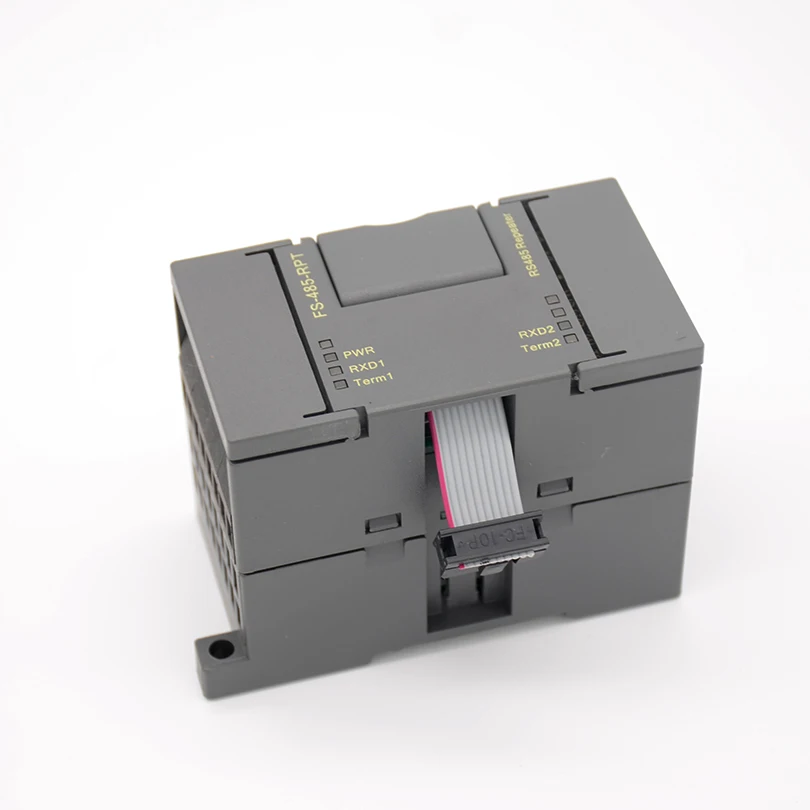

4. Внешняя структура и определение сигнала терминала

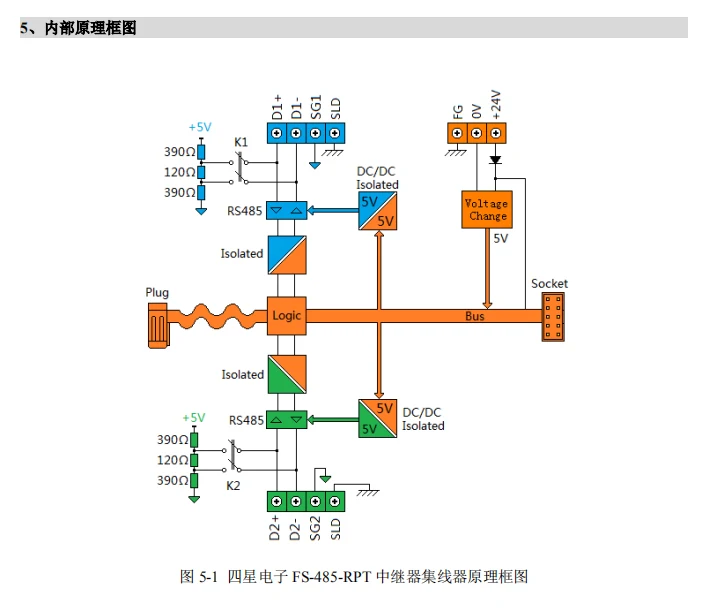

5. Схема внутреннего блока

6. Топология применения четырехзвездочного электронного RS485 втулка ретранслятора

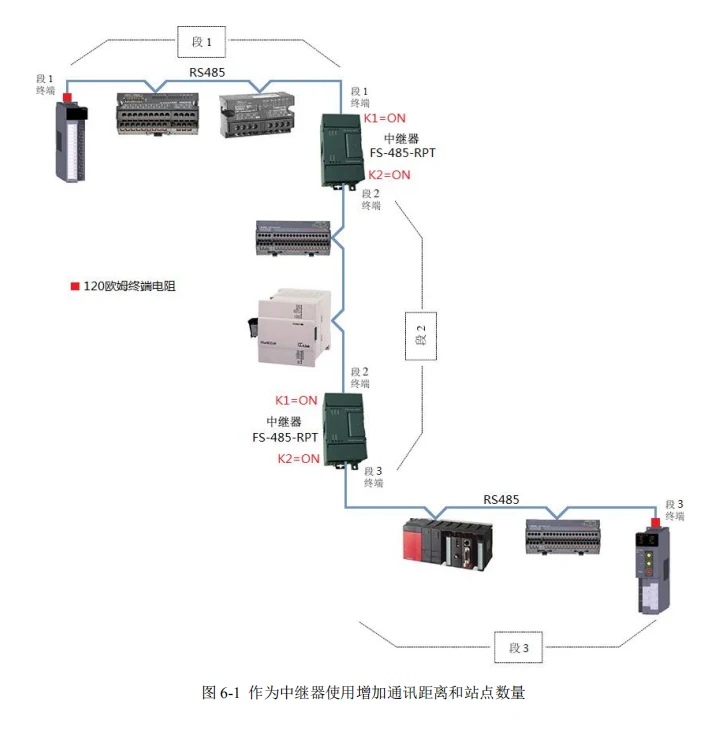

Четырехзвездочная электронная FS-485-RPT втулка ретранслятора очень гибкая и может использоваться в качестве ретранслятора. Несколько могут быть объединены в концентратор. Например, N FS-485-RPT можно расширить, чтобы создать концентратор порта 2N. Сеть, звездная сеть, сеть деревьев и гибридная топология сети. Пользователь должен правильно установить конечный резистор, как показано на рисунке, в противном случае связь будет невозможна. Включение и выключение на рисунке показывают, что FS-485-RPT будет Переключатель настройки сопротивления клеммы на верхней части устанавливается в соответствующее положение. Небольшой красный квадрат указывает на то, что пользователю необходимо установить резистор 120 ohm, оконечный в этом положении. Согласно спецификации RS485, каждая станция должна быть непосредственно подключена к шине RS485, и не должна быть генерирована линия ветки, в противном случае сигнал будет генерироваться обратно в линию ветки. Волны вызывают искажение сигнала. 6,1. Топология приложения как повторитель: FS-485-RPT является ретранслятором RS485 только при использовании. Его нужно только правильно подключить и правильно установить конечный резистор. Он может нормально работать при включении питания, другие настройки не требуются. Ниже приведены различные сетевые топологии, используемые в качестве Ретрансляторов. Когда Длина шины превышает указанную длину или количество станций с соответствующей скоростью передачи данных, шина делится на сегмент 1 и сегмент 2 шины ретранслятором, каждый сегмент поддерживает указанную длину и количество станций. Репитер на рисунке ниже-терминал в сегменте автобуса 1, терминал в сегменте автобуса 2 и терминал в сегменте автобуса 3.

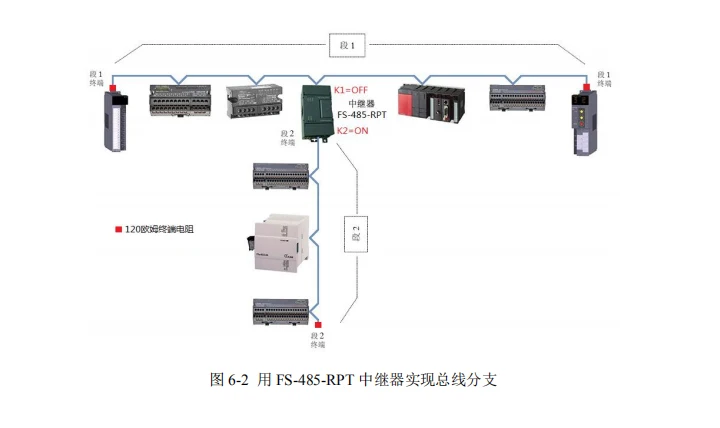

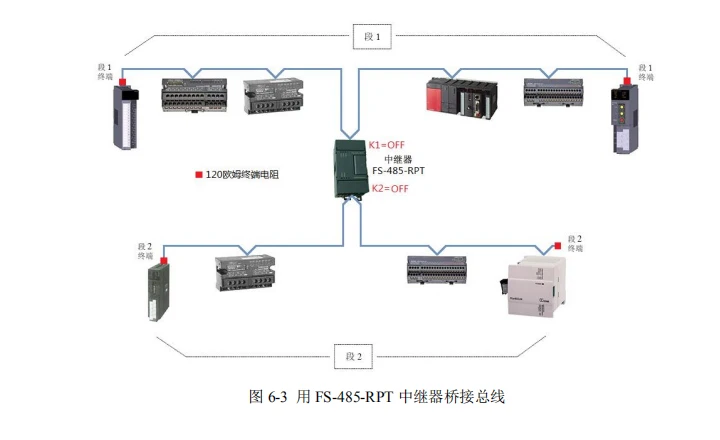

Автобусный сегмент 1 разветвляется ретранслятором и подключается к другому сегменту шины 2. спецификация шины RS485 является принципом перехода шины до конца, и повторитель должен быть установлен в точке ветки. Репитер на рисунке ниже-узел в сегменте шины 1 и терминал в сегменте шины 2.

Автобусный сегмент 1 и автобусный сегмент 2 соединены с ретранслятором. Двухсегментная шина может быть соединена в любом положении с ретранслятором. Повторитель на следующем рисунке является узлом как в сегменте автобуса 1, так и в сегменте автобуса 2.

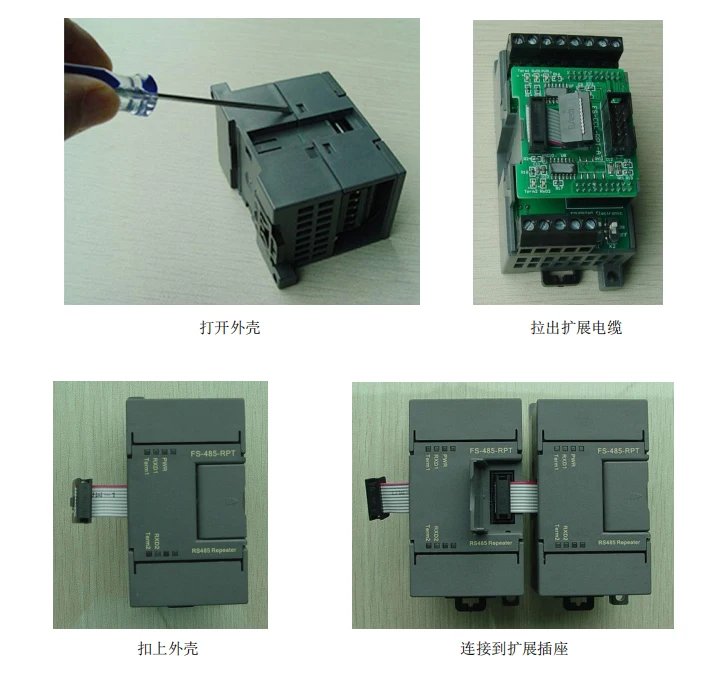

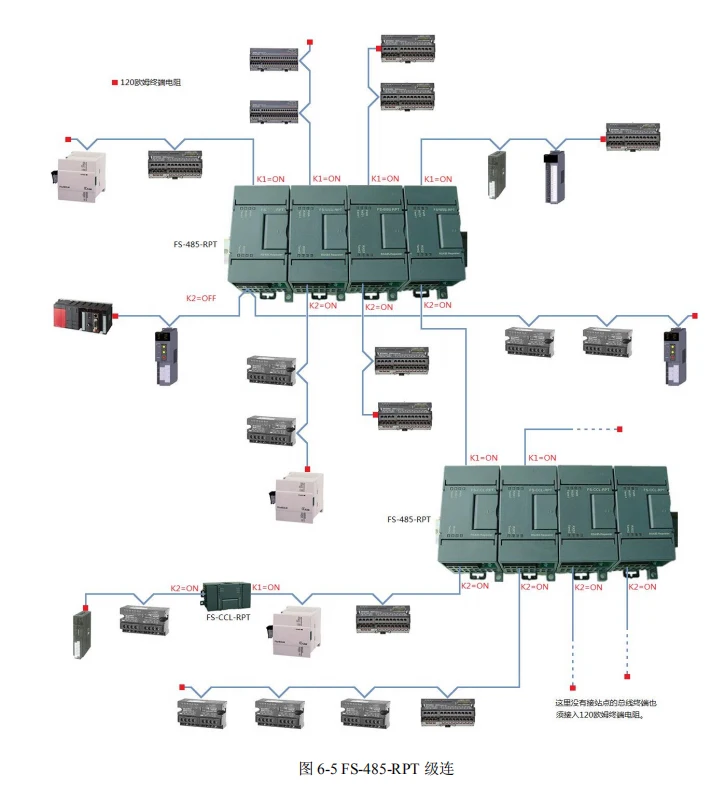

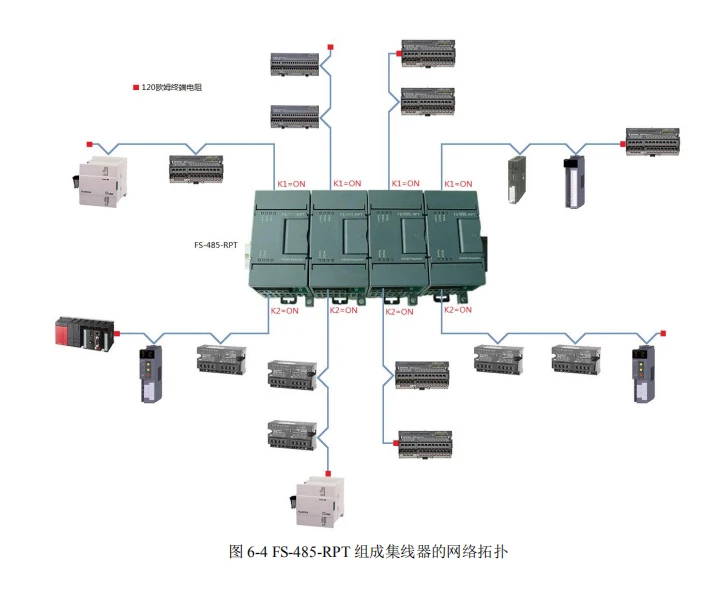

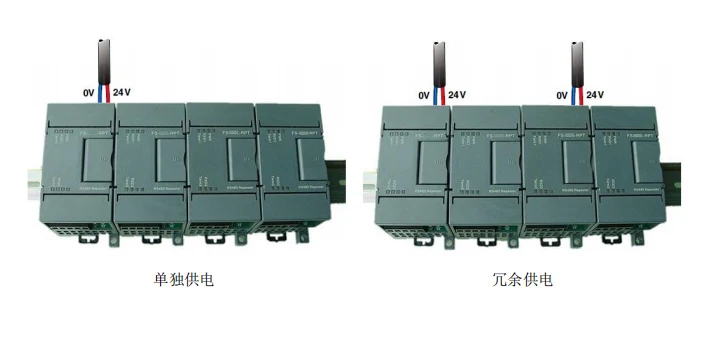

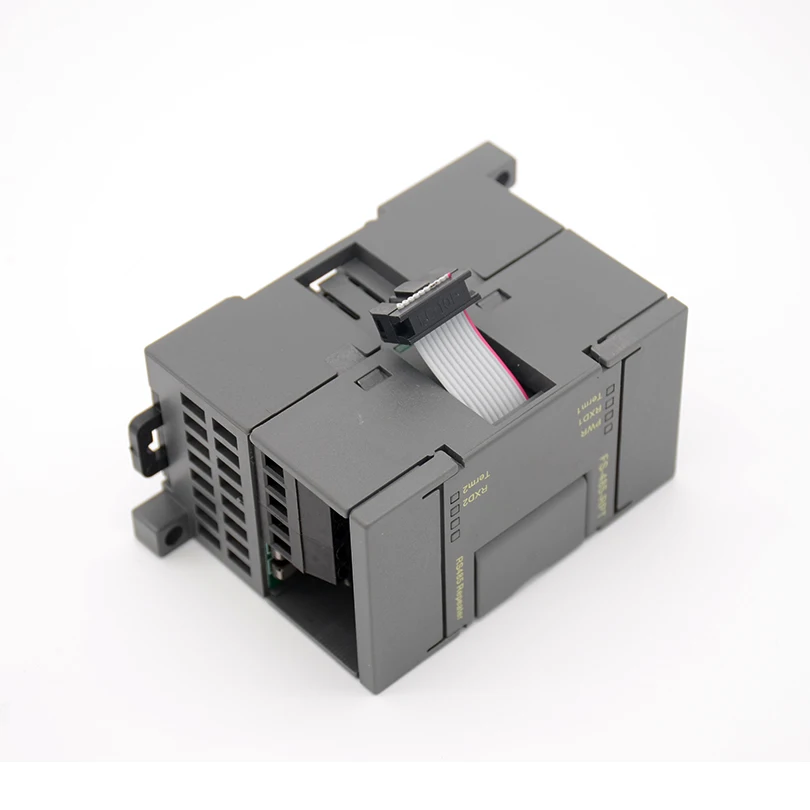

6,2. Топология приложения как концентратор: При использовании FS-485-RPT для формирования ступицы необходимо открыть корпус и вытянуть Удлинительный кабель изнутри, а затем подключить Удлинительный кабель к разъему расширения предыдущего модуля. N FS-485-RPT может быть расширен, чтобы создать концентратор порта 2N, например, 2 может образовывать 4-портовый концентратор, 3 может образовывать 6-портовый концентратор, 4 может образовывать 8-портовый концентратор..., и может использовать до 10 FS-485-RPT расширяется в 20-портовый концентратор. Если вам нужно увеличить количество интерфейсов, вы можете использовать каскадные. При использовании нескольких FS-485-RPTs для формирования концентратора требуется только один источник питания. Также возможно поставить два или более источника питания. В это время это резервный режим питания. Когда какой-либо источник питания теряет питание, он автоматически переключается на другой источник питания, и время переключения равно нулю.

Четырехзвездный электронный FS-485-RPT очень гибкий при использовании в качестве концентратора, включающий сети автобусного типа, Звездные сети, сети деревьев и гибридные сетевые топологии. Ниже представлены различные варианты применения.

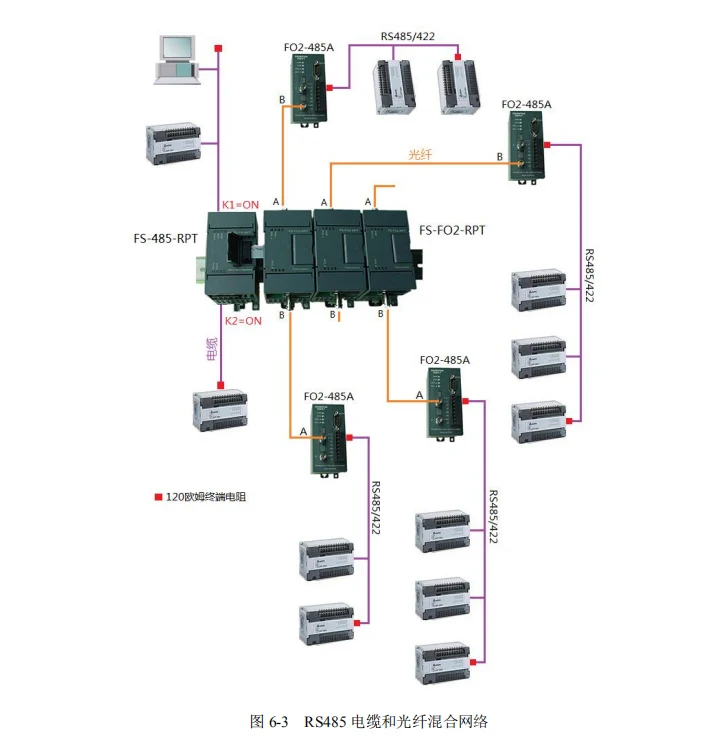

6,3. В сочетании с волоконный концентратор FS-FO2-RPT для реализации кабеля и волокна гибридной сети: FS-485-RPT втулка ретранслятора может быть объединена с четырехзвездочным электронным комбинированным волоконный концентратор FS-FO2-RPT, плюс Четырехзвездочный RS485 волоконно-оптический адаптер FO2-485A-S или FO2-485A-M для достижения RS485/MODBUS кабеля и волоконно-оптической гибридной сети, например, использование кабелей в ближайшем шкафу, использование волокна далеко, очень гибкое.

7, часто задаваемые вопросы

7,1 почему терминальные резисторы должны быть установлены на обоих концах (терминалах) сетевого сегмента RS485? Когда сигнал RS485 передается в кабеле, он генерирует отражение сигнала, то есть, передающий конец получит отраженный сигнал, генерируемый самостоятельно, что является сигналом об ошибке. Это отражение сигнала может быть устранено, когда сопротивление параллельного резистора соединения в конце кабеля равно характерному сопротивлению кабеля. Как правило, характерное сопротивление кабеля RS485 составляет 120 Ом, поэтому сопротивление прерывания, установленное на обоих концах кабеля, составляет 120 Ом. 7,2. Какие протоколы связи могут использоваться для четырехзвездочного электронного FS-485-RPT втулка ретранслятора? Используется для протоколов MODBUS и всех верхних слоев с физическим интерфейсом RS485. 7,3. Сколько FS-485-RPTs можно использовать для расширения в концентратор? Данные, приведенные в нашей инструкции, могут быть расширены до 20 портов с использованием 10 FS-485-RPTs и каскадированы в более чем 10 единиц. 7,4. Как определить максимальную скорость связи, которую может достичь вся сеть? FS-485-RPT втулка ретранслятора может быть использована для формирования сложной гибридной сети. Длина каждого сетевого сегмента варьируется. Максимальная скорость связи, которую может достичь вся сеть, зависит от самого длинного сегмента сети. Если вы хотите увеличить скорость связи, вы можете использовать его. Реле или концентратор делит более длинный сегмент в соответствии с вашими требованиями к скорости. 7,5 Что является результатом потери конечного резистора в сети? Когда кабель длинный или скорость связи высокая, если сегмент сети теряет конечный резистор, это определенно сделает сеть не в состоянии нормально общаться, или он может общаться только с очень низкой скоростью. Независимо от длины кабеля сетевого сегмента, необходимо правильно установить конечный резистор. Все сделано в соответствии со спецификациями, чтобы избежать сбоев связи, особенно некоторых раздражающих сбоев программного обеспечения. 7,6 Что происходит, когда линия ветки в сети RS485 слишком длинная? Это замедляет скорость передачи данных, а также может привести к ненадежному общению, или к некоторому доступу на сайт и другим неясным мягким повреждениям. Длина линии ветки обычно контролируется в пределах 1 метра. Идеально подходит для подключения шины к терминалу. Длина линии ветки равна нулю, но может быть трудно подключить автобус на одном терминале. Интерфейс RS485 продуктов Siemens, таких как PROFIBUS, PPI и MPI, использует две пары терминалов, что устраняет проблему линий филиалов. 7,7. Как реализовать высокоскоростную междугородную связь RS485? При высокоскоростной связи RS485, такой как скорость связи 500 кбит/с, максимальный кабель может достигать только 400 метров. Добавление нескольких ретрансляторов или концентраторов приведет к таким проблемам, как увеличение задержки сигнала, увеличение стоимости и хлопотный источник питания. Текущий коэффициент лучшей цены/производительности. Например, Четырехзвездочный электронный RS485 волоконный Соединительный адаптер FO2-485A-S и FO2-485A-M
