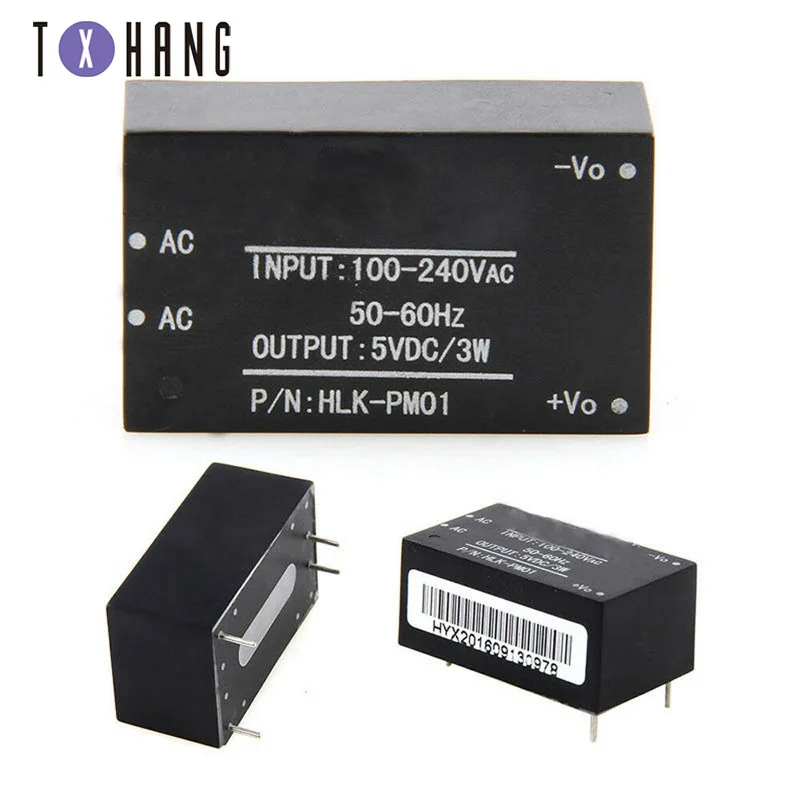

"HLK-PM01

Описание:
1. Ультратонкий, миниатюрный
2. Полный вход напряжения (90 ~ 264 В переменного тока)
3. Низкая пульсация и низкий уровень шума
4. Функция защиты от короткого замыкания от перегрузки на выходе
5. Высокая эффективность и плотность мощности
6. Дизайн продукта для удовлетворения требований EMC и тестирования безопасности
7. Низкое энергопотребление, зеленая защита окружающей среды, без потери нагрузки <0,1 Вт
Старения и
8.100% нагрузочный тест
9. Соответствует требованиям UL, CE,
Качество информации о гарантийном периоде 10,1 лет
2. Условия окружающей среды
Наименование проекта
Технические индикаторы: один бит
Рабочая температура: - 20-60 + градусов
Температура хранения: + 80-40 градусов
Относительная влажность: 5-95%
Способ охлаждения: Естественное охлаждение

Атмосферное давление: 80-106 кПа
Высота: 2000 м или меньше
Вибрация
Коэффициент вибрации 10 ~ 500 Гц, 2 G10 мин. / 1 цикл, 60 мин. каждый вдоль осей X, Y, Z

3. Электрические характеристики

1. Входные характеристики (тест) при комнатной температуре.
Наименование проекта
Технические требования: один бит
Номинальное входное напряжение: 100-100.VAc
Диапазон входного напряжения: 90-90.VAc
Максимальный входной ток: 0,2 или меньше.
Входной импульсный ток; 10 или менее a.
Максимальное входное напряжение: 270 или менее в переменного тока
Мягкий пуск на входе: 50 или менее мс
Эффективность низкого входного напряжения: Vin = 110 В переменного тока, выход с 69 или более %
Высокое входное напряжение: Vin = 220 В переменного тока, выход с 70 или более %
Долгосрочная надежность: MTBF 100000 или более H.
Без нагрузки Номинальное выходное напряжение: + 5 + / -0,1 В постоянного тока
Полный Номинальное выходное напряжение: + 5 В + / -0,2 В постоянного тока в
Короткий Максимальный выходной ток: P 1000 мА
Максимальный выходной ток в течение длительного времени: P 600 ma
Напряжение регулирования: + / -0,2%
Регулирование нагрузки: + / -0,5%
Выходная пульсация и шум: (mVp - p) 50 или менее
Номинальное входное напряжение и выходная нагрузка. С 20 МГц пропускной способностью осциллографа,
Нагрузки и 10 мкФ и 0,1 мкФ постоянной ёмкости, универсальный конденсатор тесты. МВ
Переключатель машина перегонки
(Номинальное входное напряжение, выход и нагрузка 10%) 5 или менее % VO
Защита от перегрузки по току
Выходная Максимальная нагрузка 150-200%
A.
Выход защита от короткого замыкания
Непосредственно к выходу нормального короткого замыкания, короткое замыкание автоматически возобновит нормальную работу после удаления
4. Особенности безопасности:
4,1 дизайн продукта соответствует требованиям UL, CE сертификации безопасности.

4,2 безопасность и электромагнитная совместимость
Входной дизайн использует UL 0,5 В страхование;
Печатная плата изготовлена из двухсторонних медно-плакированных досок материал 94-где уровень огнестойкости V0;
Стандарты безопасности в соответствии с UL1012 EN60950, UL60950
Напряжение изоляции I/P - O/P: 2500 В переменного тока
Сопротивление изоляции I/P - O/P > 100 м Ом/500 В постоянного тока 25 градусов 70% RH
Проводимость и излучение в соответствии с EN55011, EN55022 (CISPR22)
Электростатический Разряд IEC/EN 61000-4-2 уровня 4 8 кВ/15 кВ
Радиочастотный радиационный иммунитет IEC/EN 61000-4-3 можно найти в приложении
4,3 дизайном безопасности, защита от перегрузки температуры
При нормальной температуре на нашем конденсаторе питания, основной конвертер так далее температура поверхности не превышает 90 градусов; Самый большой
Максимальная температура поверхности корпуса не должна превышать 60 градусов;
Посылка включает в себя:
1 шт * HLK-PM01 AC-DC 220V 5V понижающий Питание модуль бытовой выключатель

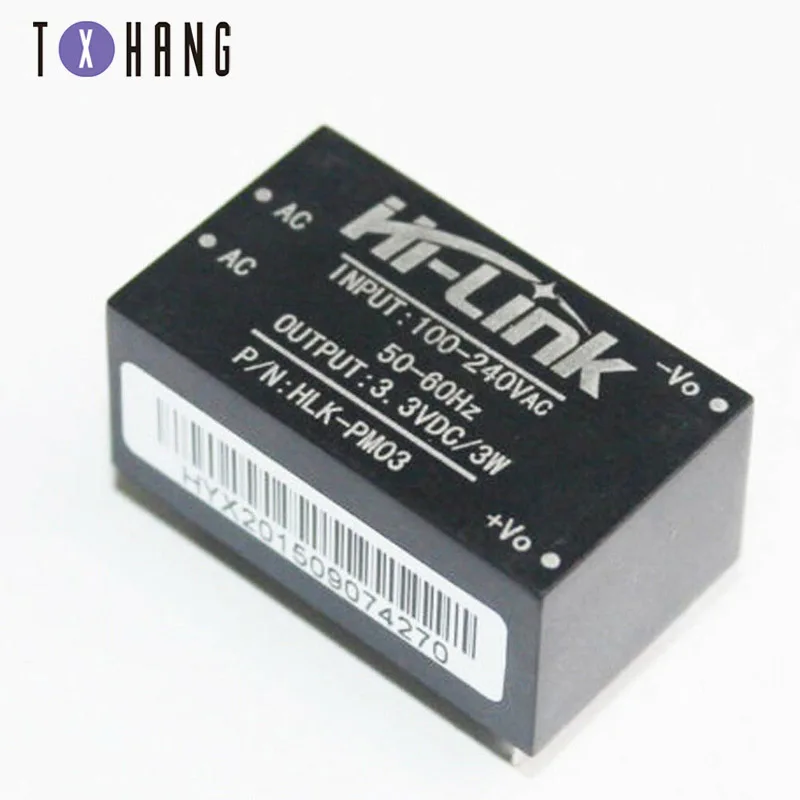

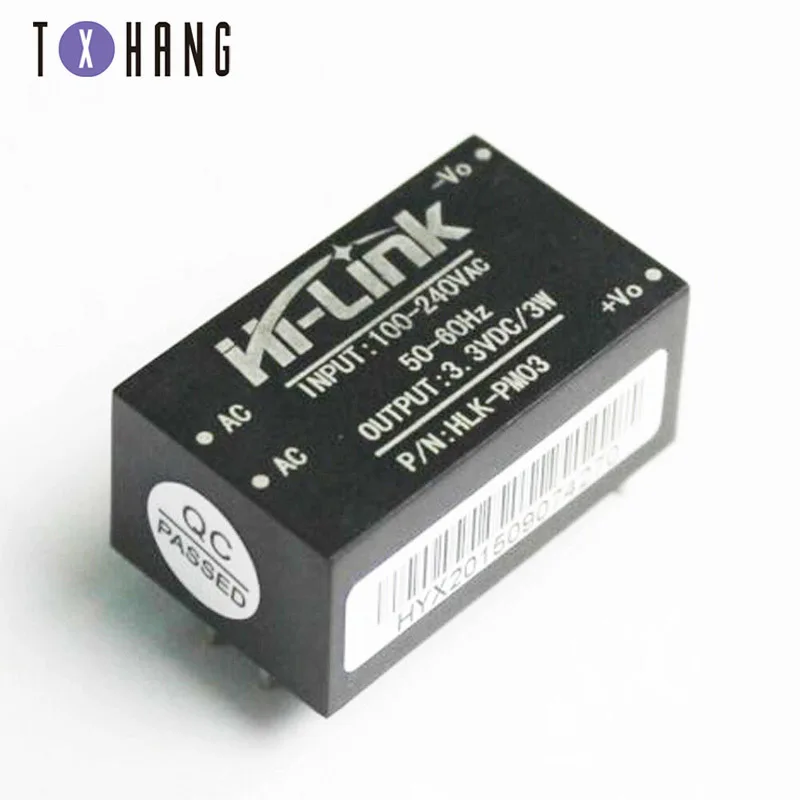

HLK-PM03

1. Соответствует требованиям UL, CE,
2. Ультра-тонкий, ультра-маленький
3. Все Входные напряжения (переменный ток: 90 ~ 264 в)
4. Низкая пульсация и низкий уровень шума
5. Выходная перегрузка и защита от короткого замыкания
6. Высокая эффективность, высокая плотность мощности
7. Продукт предназначен для соответствия требованиям EMC и тест безопасности
8. Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт
9.100% старение и тестирование нагрузки
10,1 годовая гарантия perio

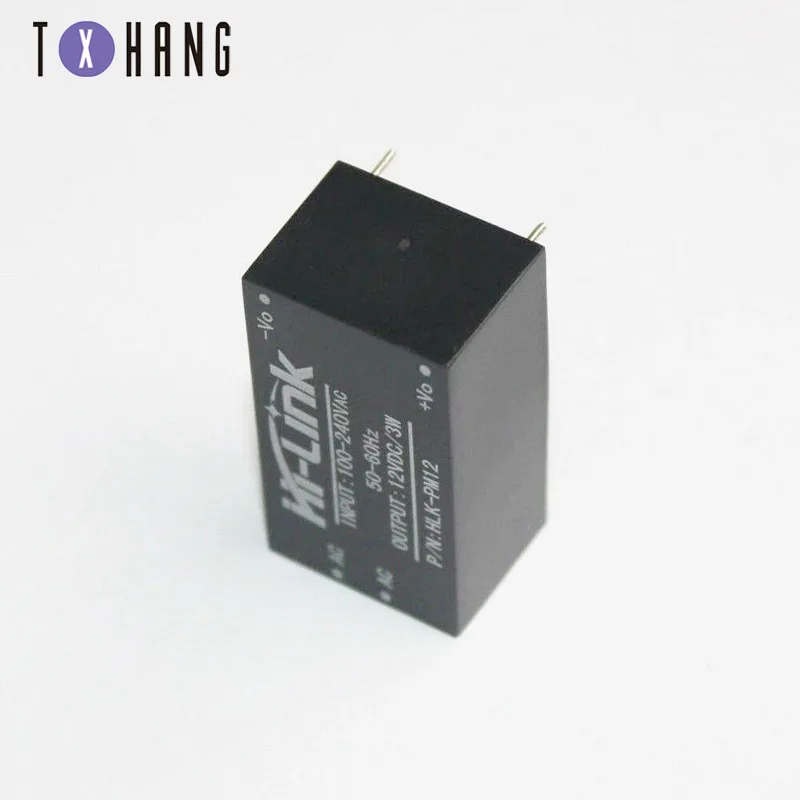

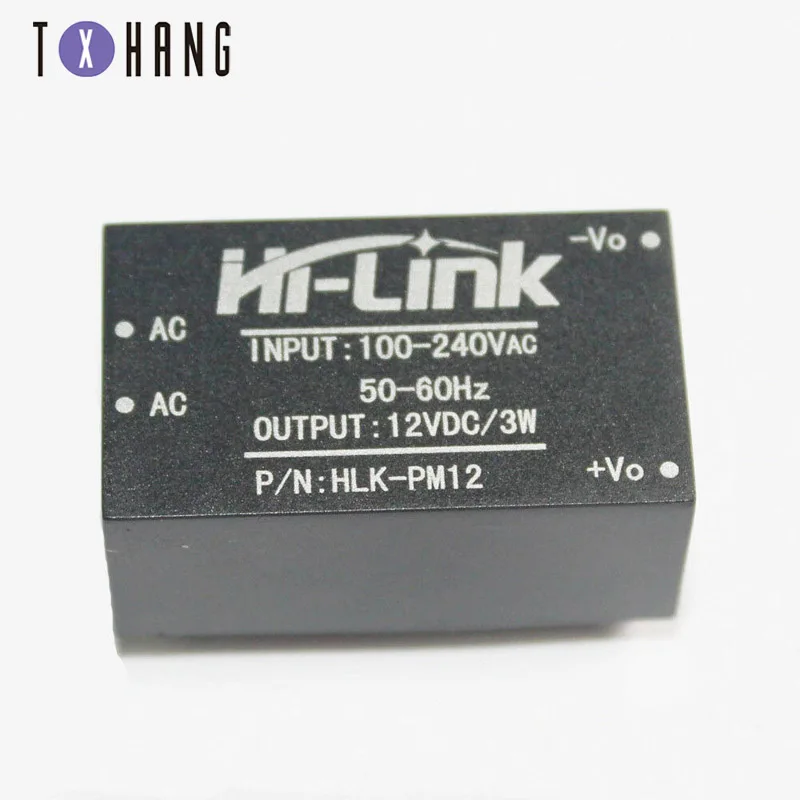

HLK-PM12

Характеристики продукта:

1. Соответствует требованиям UL, CE,
2. Ультра-тонкий, ультра-маленький
2. Все Входные напряжения (переменный ток: 90 ~ 264 в)
3. Низкая пульсация и низкий уровень шума
4. Выходная перегрузка и защита от короткого замыкания
5. Высокая эффективность, высокая плотность мощности
6. Продукт предназначен для соответствия требованиям EMC и тест безопасности
7. Низкое энергопотребление, охрана окружающей среды, без потери нагрузки <0,1 Вт
8.100% старение и тестирование нагрузки
9,1 годовая гарантия perio

Защита окружающей среды Состояние

Наименование товара Технические критерии единицы
Рабочая температура-20-+ 60 градусов по Цельсию
Температура хранения-40-+ 80 градусов по Цельсию
Относительная влажность 5-95%
Охлаждение путем охлаждения излучением
Атмосферное давление 80-106 кПа
Высота уровня моря ≤ 2000 м
Вибрационный коэффициент вибрации 10 ~ 500 Гц, 2G10min./1 цикл, 60 мин. каждый вдоль осей X,Y,Z

Электрические характеристики

1. Входные характеристики (испытание при комнатной температуре 20
Наименование товара Технические критерии единицы
Номинальное входное напряжение 100-240 В переменного тока
Диапазон входного напряжения 90-264 В переменного тока
Максимальный входной ток ≤ 0,2 A
Входное напряжение тока ≤ 10 A
Максимальное входное напряжение ≤ 270 В переменного тока
Введите медленное Пуск ≤ 50 мс
Вход низкая Напряжение эффективность Vin = 110VAc Выход полный load≥ 69%
Вход высокое Напряжение эффективность Vin = 220VAc выходной полный load≥ 70%
Долгосрочная надежность MTBF≥ 100000 h
Нагрузки от номинального выходного напряжения + 5 ± 0,1
Постоянный ток
Полный Номинальное выходное напряжение + 5 ± 0,2
Постоянный ток
Кратковременный максимальный выходной ток ≥ 1000 мА
Максимальный выходной ток в течение длительного времени ≥ 600 мА
Напряжение регулирования ± 0,2%
Регулирование нагрузки ± 0,5%
Выход пульсация и шум
