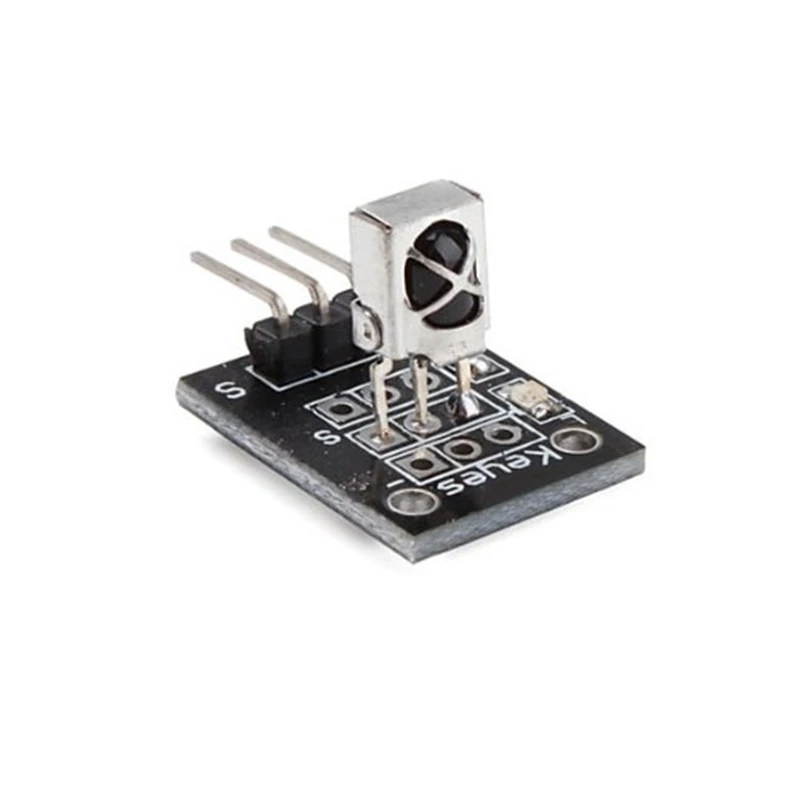

KY 022 модуль инфракрасного ИК датчика приемника для Arduino|Демонстрационные стенды| |

KY 022 модуль инфракрасного ИК датчика приемника для Arduino|Демонстрационные стенды| |

36,27 руб.
GY 68 BMP180 GY68 цифровой Барометрический датчик давления плата модуль для Arduino I2C IIC

GY 68 BMP180 GY68 цифровой Барометрический датчик давления плата модуль для Arduino I2C IIC

36,40 руб.
Raspberry Pi 4 Model B Kit 2 ГБ/4 ГБ/8 ГБ ОЗУ + кабель акриловый чехол SD карта ридер источник

Raspberry Pi 4 Model B Kit 2 ГБ/4 ГБ/8 ГБ ОЗУ + кабель акриловый чехол SD карта ридер источник

6 230,49 - 8 766,67 руб.
Универсальные ремонтные детали 2 шт. Ccfl канальный инвертор ЖК монитор лампы для 15

Универсальные ремонтные детали 2 шт. Ccfl канальный инвертор ЖК монитор лампы для 15

626,24 руб.
Преобразователь переменного тока 110 В 220 постоянного 36 макс. 180 а Вт драйвер модуля

Преобразователь переменного тока 110 В 220 постоянного 36 макс. 180 а Вт драйвер модуля

768,13 руб.
BIHUADE lingwuba Store

BIHUADE lingwuba Store

Магазина BIHUADE lingwuba Store работает с 07.03.2019. его рейтинг составлет 92.26 баллов из 100. В избранное добавили 377 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 1789 наименований товаров, успешно доставлено 5516 заказов. 1796 покупателей оставили отзывы о продавце.

Характеристики

XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержка

История изменения цены

*Текущая стоимость 2 747,89 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Feb-21-2026 3489.60 руб. 3559.39 руб. 3524 руб.
Jan-21-2026 2829.12 руб. 2886.76 руб. 2857.5 руб.
Dec-21-2025 3434.6 руб. 3503.52 руб. 3468.5 руб.
Nov-21-2025 3406.29 руб. 3474.23 руб. 3440 руб.
Oct-21-2025 2720.85 руб. 2774.95 руб. 2747 руб.
Sep-21-2025 3351.78 руб. 3418.9 руб. 3384.5 руб.
Aug-21-2025 3324.62 руб. 3390.55 руб. 3357 руб.
Jul-21-2025 3296.6 руб. 3362.50 руб. 3329 руб.

Описание товара

XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержкаXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержкаXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержкаXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержкаXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S250E оценочная + XCF02S поддержка

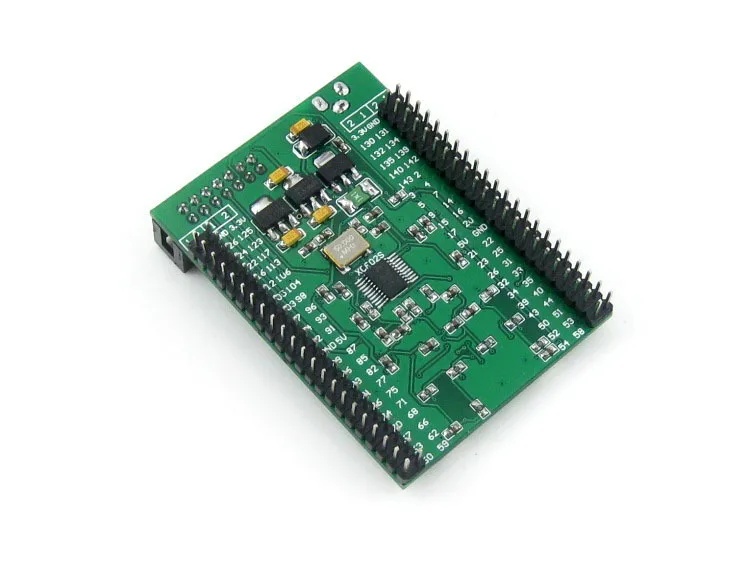

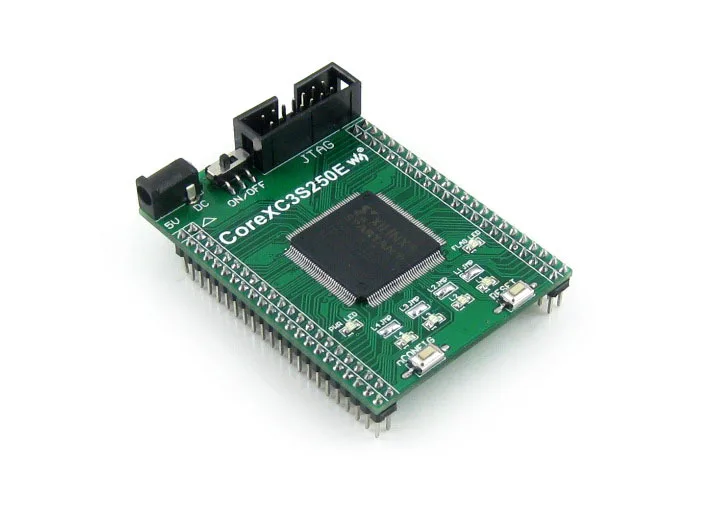

XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S250E оценочная плата + XCF02S поддержка вспышки JTAG = Core3S250E

FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S250E на борту

Обзор

Core3S250E-это основная плата FPGA, которая оснащена встроенным устройством XC3S250E, поддерживает дальнейшее расширение.

  • Бортовой 1 шт. XCF02S
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,54 мм шаговый шаг, подходит для подключения к вашей системе приложений

Что на борту

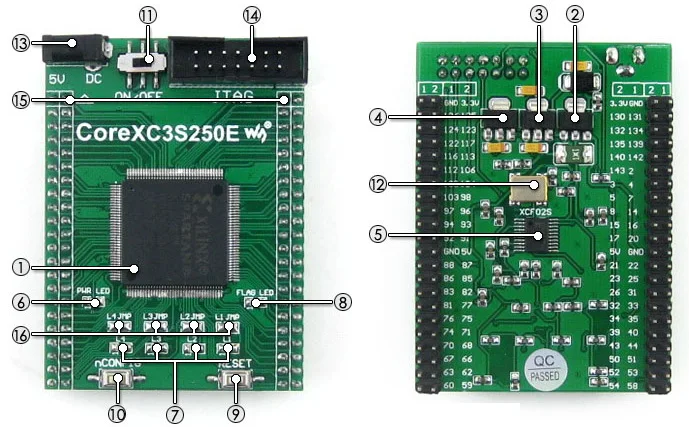

XC3S250E core board on board resource

  1. XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,3 В
    • Упаковка:QFP144
    • I/Os:80
    • LEs:250 K
    • RAM:216кб
    • DCMs: 4
    • Отладка/программирование:Поддержка JTAG
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. XCF02S,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Индикатор инициализации FPGA
  9. Кнопка сброса
  10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. Выключатель питания
  12. 50 м активный кристаллический осциллятор
  13. 5 V DC jack
  14. Интерфейс JTAG:Для отладки/программирования
  15. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения
  16. Светодиодные перемычки

Фотографии





































Примечание:
Core3S250E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

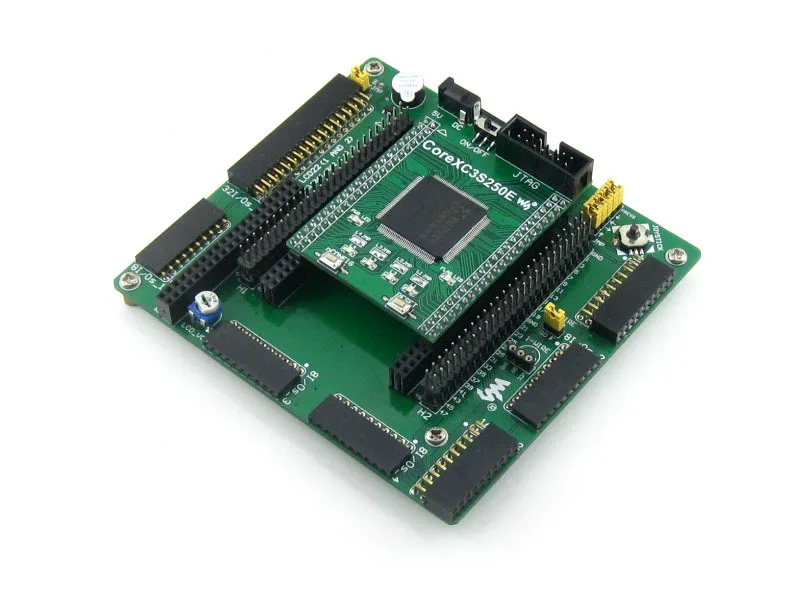

Материнская плата и программист/отладчик на фотографиях не включены в цену.

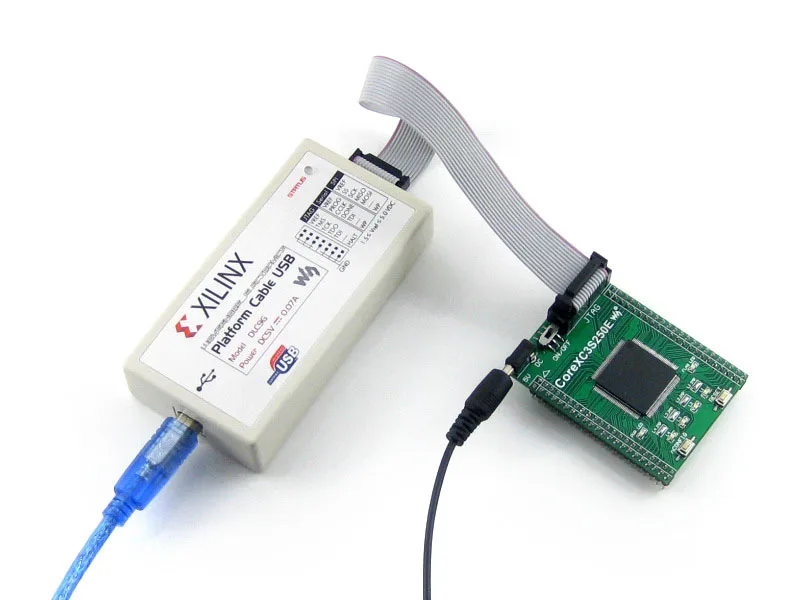

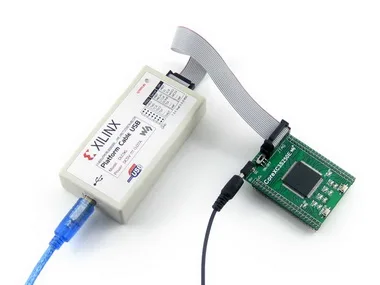

Интерфейс отладки/программирования

Основная плата Core3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала

Штырь Название сигнала Описание
1 GND Сигнал заземления
2 VCC (TRGT) Целевой источник питания
3 GND Сигнал заземления
4 TMS JTAG state machine control
5 GND Сигнал заземления
6 TCK Сигнал часов
7 GND Сигнал заземления
8 TDO Данные от устройства
9 GND Сигнал заземления
10 TDI Данные для устройства
11 GND Сигнал заземления
12 NC
13 GND Сигнал заземления
14 NC
15 GND Сигнал заземления

Надпись JTAG

JTAG header pinout

Ресурсы для развития

  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA разработка документов
  • Вики:Www.wav eshare.com/wiki/Core3S250E

В комплект входит

Вес:0,074 кг

  1. Основная плата Core3S250E x 1
  2. Кабель питания USB x 1
