Описание продукта:

Обзор

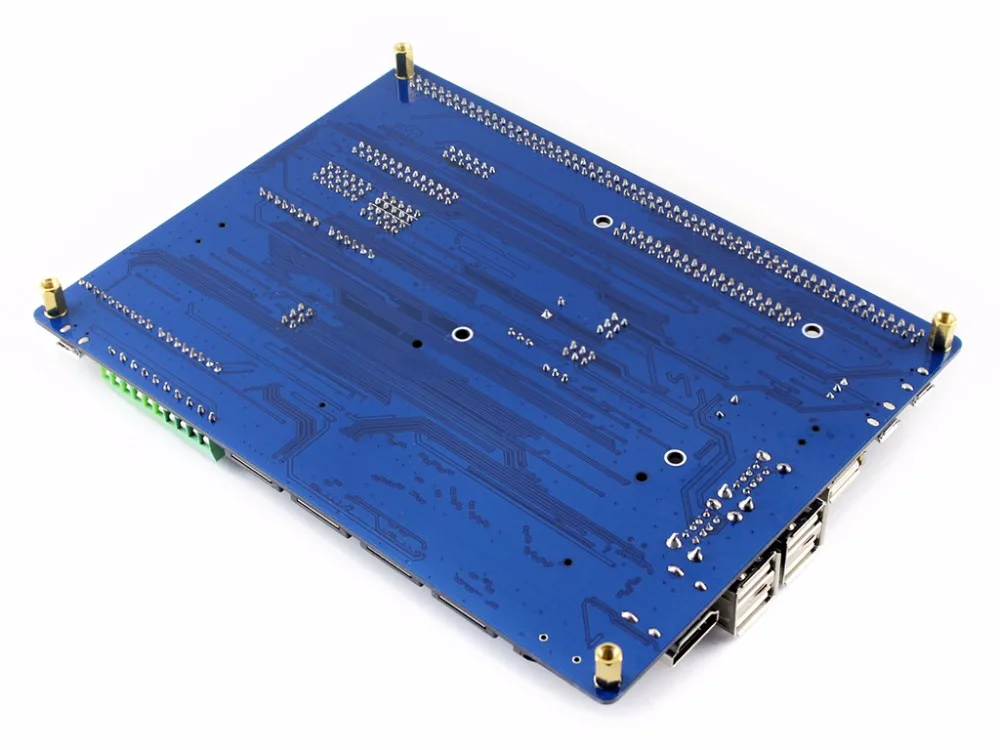

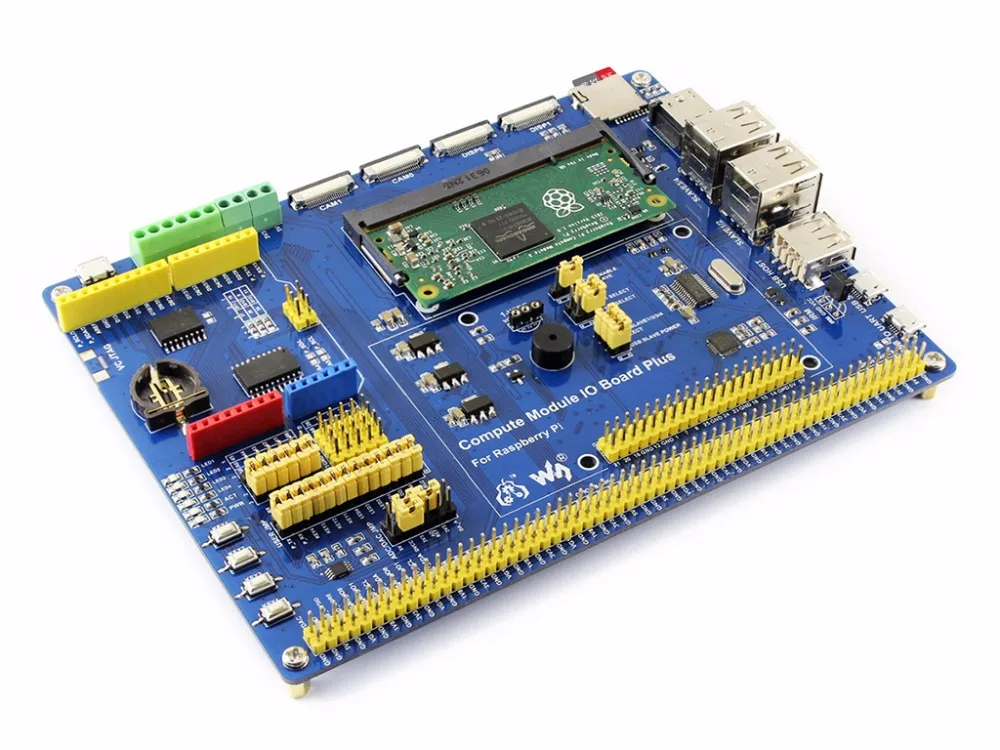

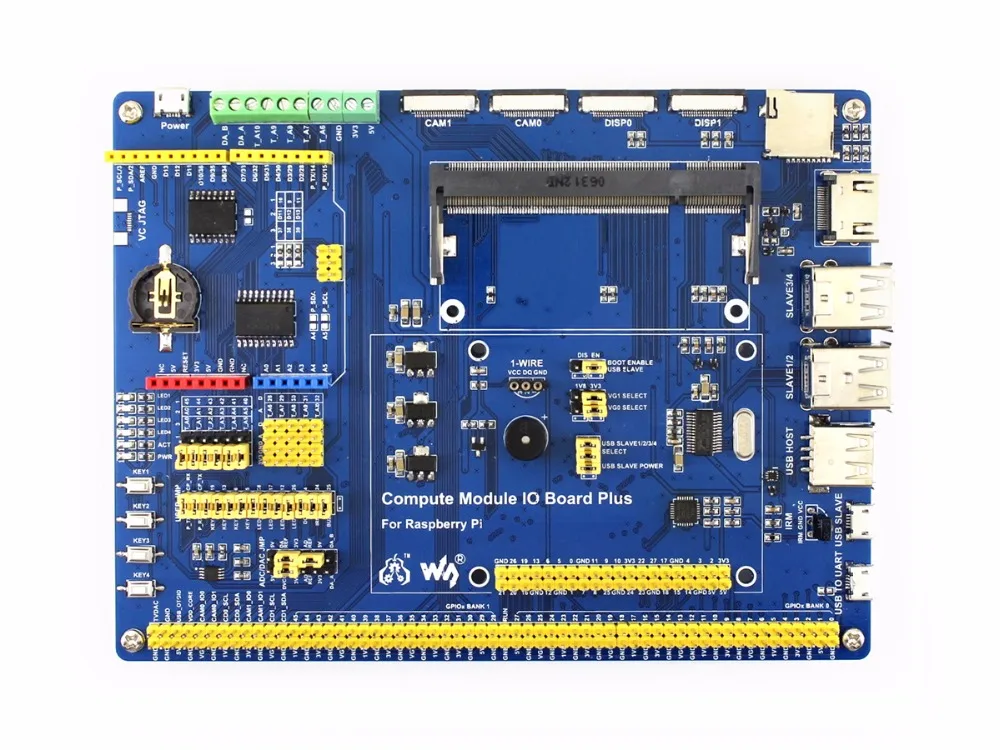

Compute Module IO Board Plus-это макетная плата, в которую можно подключить вычислительный модуль Raspberry Pi и более гибко использовать ресурсы Pi. Он совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi, а также с различными компонентами общего использования.

Особенности

• Совместим с вычислительным модулем IO Board V3 от основания Raspberry Pi
• Raspberry Pi GPIO заголовок, для подключения видов шапок Raspberry Pi
• Подключение Arduino, также ПОДДЕРЖКА Arduino shields
• 1-проводной интерфейс для подключения устройств с одной шиной, таких как DS18B20
• 4x клавиш, 4x светодиодов, 1x зуммер, для тестирования ввода/вывода
• Встроенный usb-концентратор позволяет подключать больше usb-устройств
• ИК-приемник, ИК-пульт дистанционного управления доступен
• Встроенный USB в UART, для последовательной отладки
• Интерфейс датчика
• 10-bit ADC, 38 KSPS 11-ch (6-ch для Arduino интерфейс, 5-ch для датчиков)
• 16 битный ЦАП, 2-ch
• Бортовой RTC, один из наиболее распространенных и полезных функций

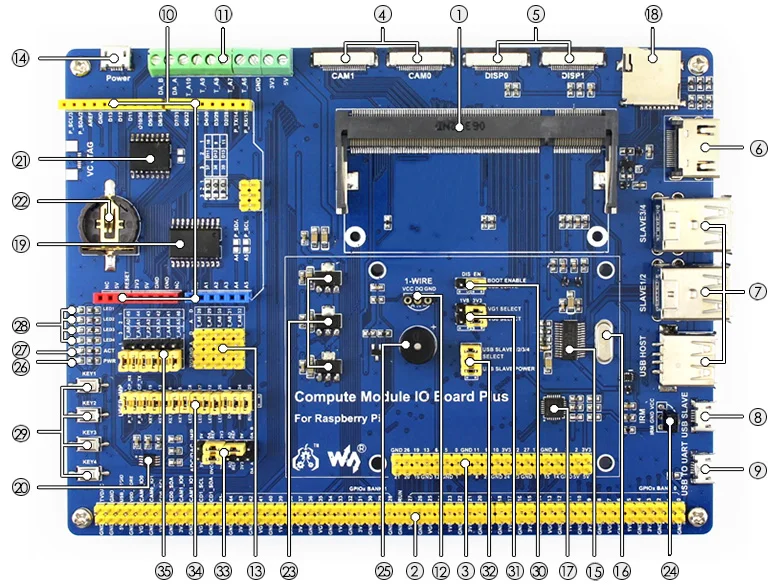

What's на борту

1. Вычислительный Модуль интерфейса:Для подключения вычислительного модуля (см3/см3л/см3 +/см3 + L)
2. Вычислительный модуль GPIO заголовок:Breakout все контакты вычислительного модуля
3. Raspberry Pi GPIO заголовок:Для подключения Raspberry Pi шляпы
4. CSI интерфейс:Порты камеры, для подключения камеры Raspberry Pi
5. DSI интерфейс:Порты дисплея, для подключения Raspberry Pi LCD
6. HDMI порт
7. USB порты:Для подключения USB устройств
8. USB рабочий интерфейс:Позволяет записывать изображение системы в вычислительный модуль 3
9. Интерфейс USB в UART:Для последовательного отладки
10. Arduino коллектора:Для подключения Arduino щиты
11. AD/DA Входные/выходные винтовые клеммы
12. 1-проводной интерфейс:Для подключения устройств с одной шиной, таких как DS18B20
13. Интерфейс датчика
14. Разъем питания:5 V 2.5A
15. FE1.1S:Usb-концентратор чип
16. 12 МГц с украшением в виде кристаллов
17. CP2102:USB UART конвертер
18. Слот карты Micro SD:Вставьте карту Micro SD с предварительно сгоревшей системой, чтобы запустить вычислительный модуль 3 Lite
19. TLC1543:AD конвертер
20. DAC8552:16 битный ЦАП, 2-ch
21. DS3231:Высокоточный чип RTC, интерфейс I2C
22. Аккумулятор RTC Патрон лампы:Поддерживает CR1220 батареи
23. Регулятор напряжения:3,3 V/2,5 V/1,8 V
24. LFN0038K:ИК-приемник
25. Зуммер
26. Индикатор питания
27. Закон индикатор:Определение состояния карты Micro SD
28. Пользователь светодиодов
29. Ключи пользователя
30. Выбор загрузки
    • EN: Включите ПК для доступа к sd-карте/eMMC через USB SLAVE
    • DIS: вычислительный модуль будет загружен с sd-карты/eMMC
31. VGx выбор мощности:Настройте уровень ввода/вывода
32. Usb-концентратор позволяют перемычки:Включение концентратора и выбор питания USB SLAVE
33. ADC/DAC конфигурация:Настройка источника питания и эталонного напряжения ADC/DAC
34. Периферийная конфигурация:Конфиг кнопок управления в UART, ключи пользователя, пользователя светодиода, 1-проводной интерфейс, с ИК-приемником и звуковым сигналом
35. Arduino AD выбор
    • Подключение 1 и 2: Arduino A0-A5 в качестве цифрового контрольного штифта
    • Подключение 2 и 3: Arduino A0-A5 как AD вход

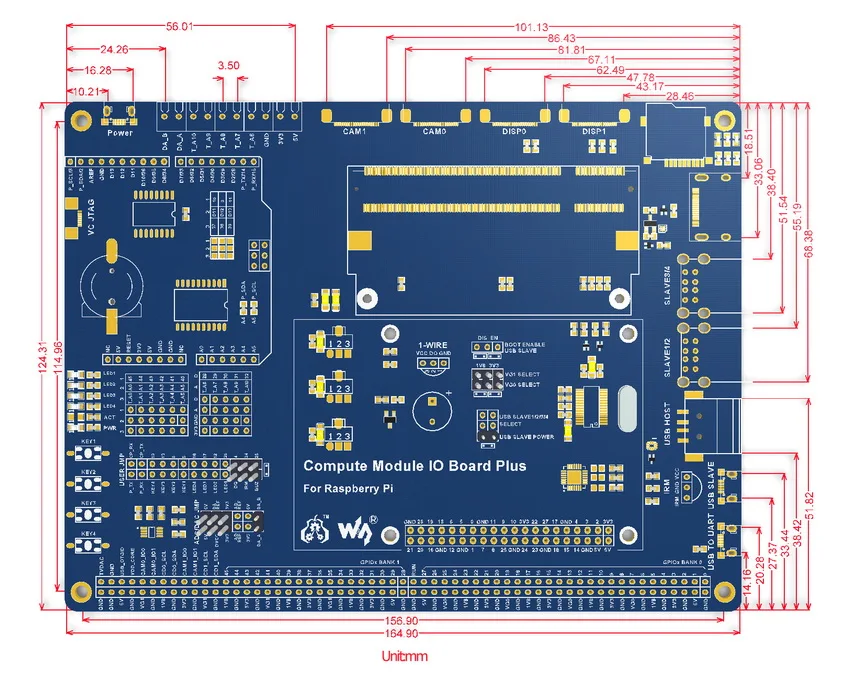

Размеры

Развития ресурсы

Вики:Www.waveshare.com/wiki/Compute_Module_IO_Board_Plus

Содержимое упаковки

Вес упаковки:0,13 кг

Примечание: Вычислительный модуль 3, вычислительный модуль 3 Lite ИSD картаВ комплект поставки не входят.

1. Вычислительный модуль IO Board Plus x1
