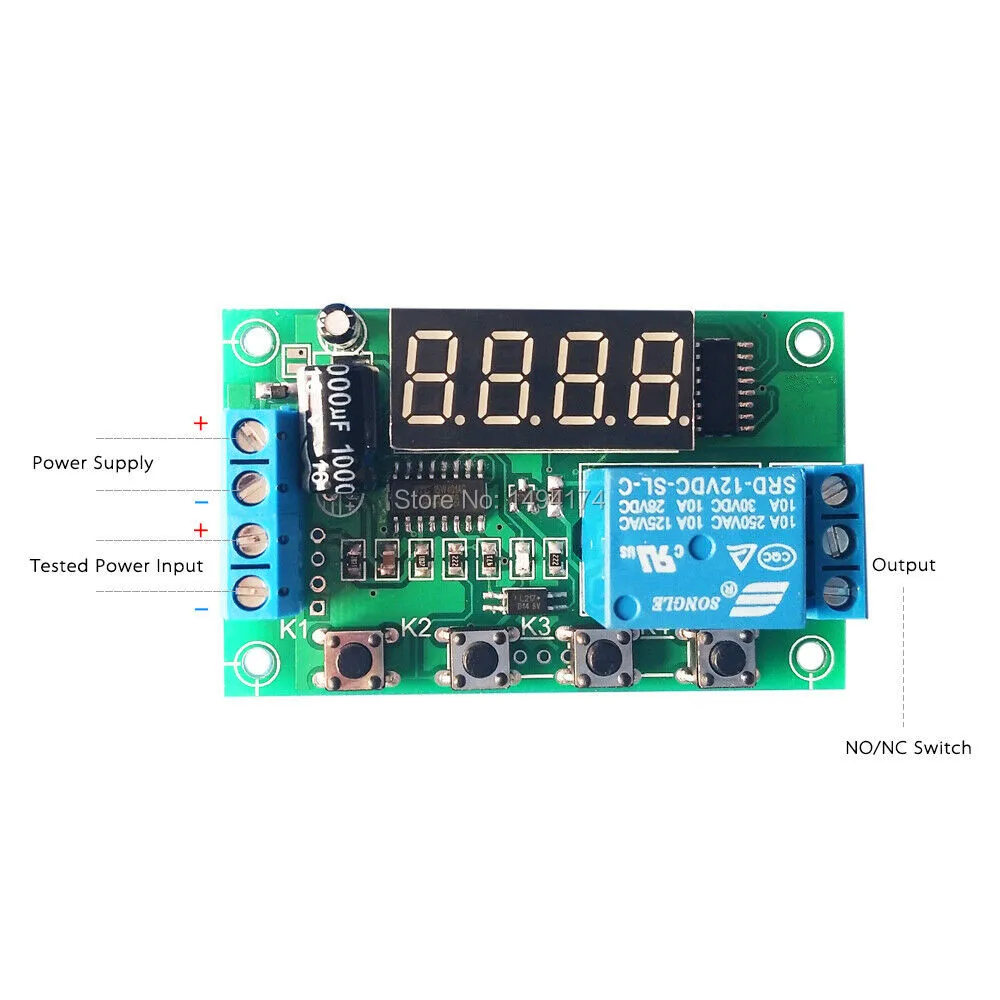

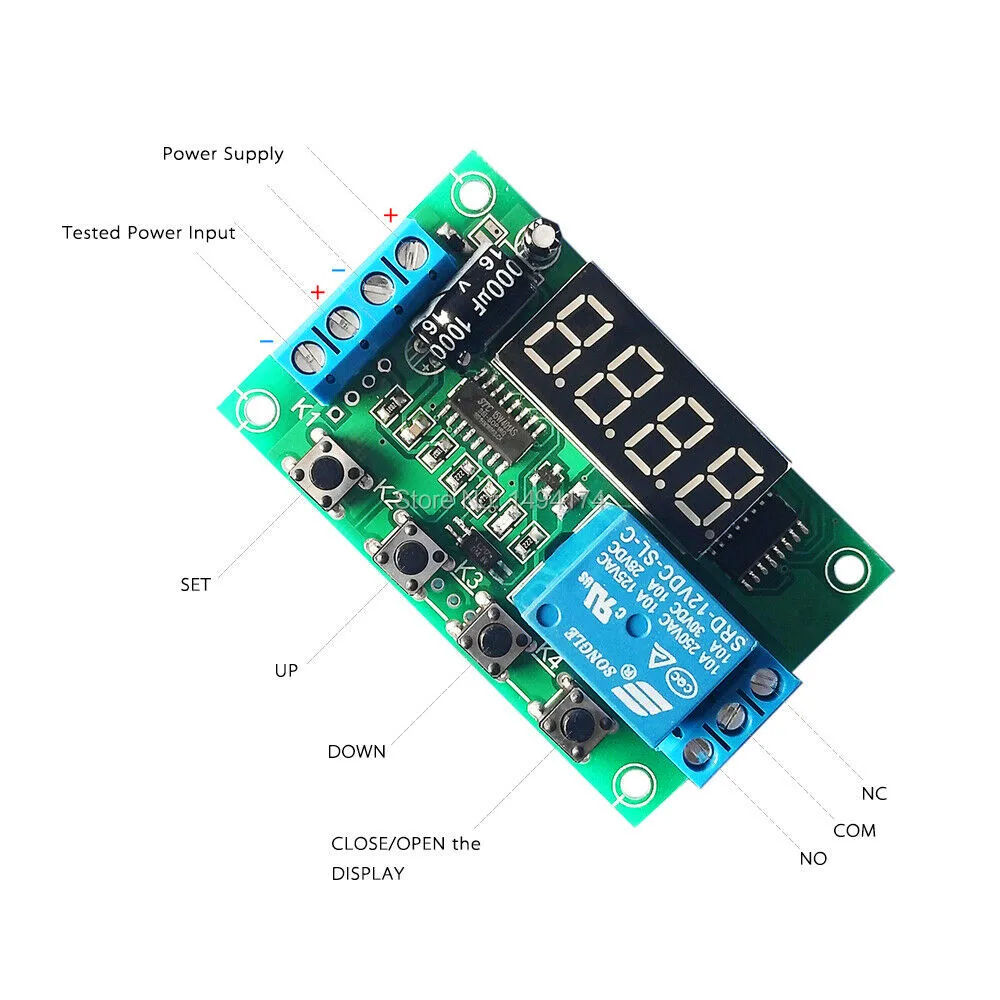

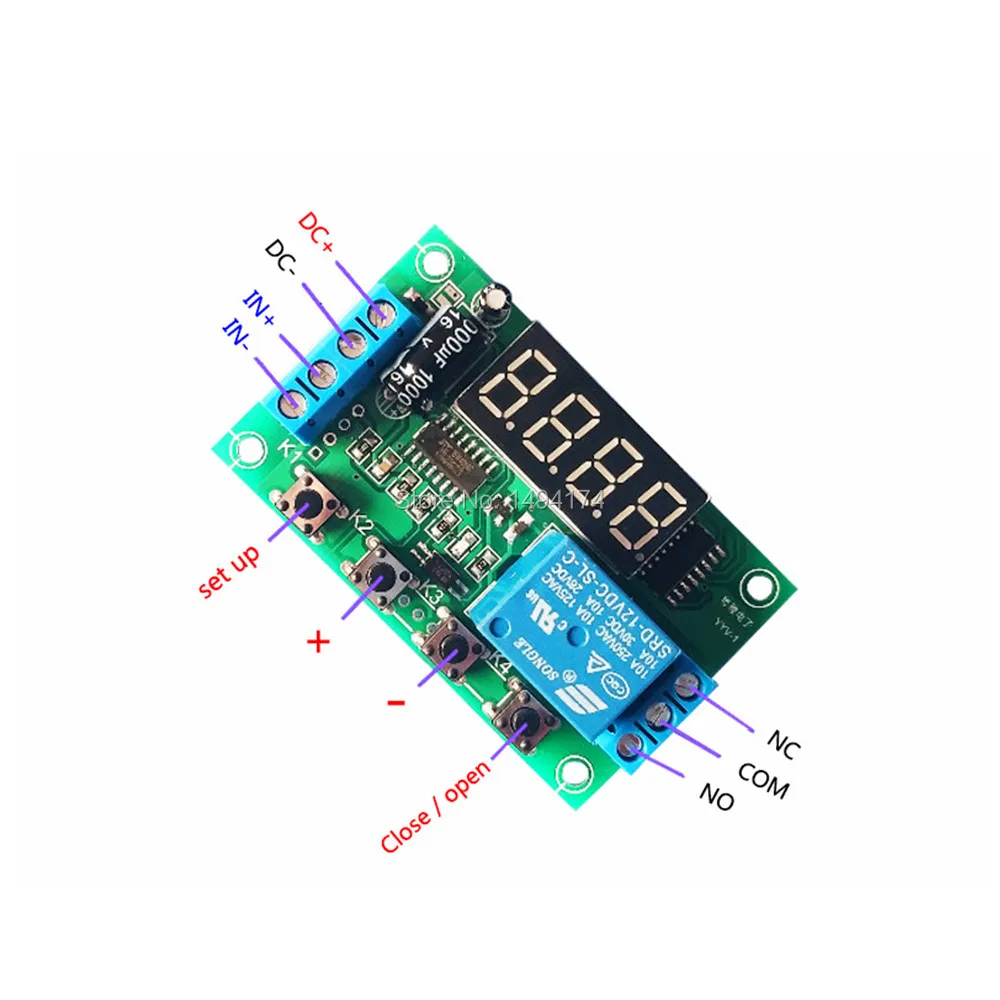

Q8S 372 устройство обнаружения напряжения 12 В релейный переключатель заряда

Q8S 372 устройство обнаружения напряжения 12 В релейный переключатель заряда

Описание продукта:

1: диапазон обнаружения напряжения: от 0 до 50 в, минимальный 0,01 в регулируется. 2: может обнаруживать от 0 до 50 в между напряжением постоянного тока, релейный выход может управляться в пределах линии 5А 3: присоединяйтесь к времени задержки уровня ms, чтобы предотвратить удар на выходе, повреждение всей цепи. 4: точность измерения 0,04 в, долгосрочное Выключение Дисплея, снижение энергопотребления 5: может быть синхронизирован для сбора данных серийного выхода

Особенности

Обнаружение напряжения: постоянный ток 0 ~ 50 в; Реле может контролировать включение/выключение в пределах 5А. Добавьте время задержки ms grade для предотвращения вибрации на выходе. Точность измерения 0,04 в; Пользователь может выключить дисплей, чтобы уменьшить потребление. 12 В постоянного тока для источника питания.

Технические характеристики:

Выходная мощность: может контролировать нагрузку в пределах 30 В постоянного тока или 220 В переменного тока 10A Напряжение источника питания: 12 В постоянного тока Диапазон испытательного напряжения: постоянный ток 0-50 в Статический ток: 20mA Рабочий ток: 50mA Рабочая температура: -40-85 °C Размер печатной платы: 64*40*18 мм/2,52*1,57 * 0.7in (Д * Ш * В)

Функция:

P - 1: контроль заряда: когда измерение ниже напряжения V1, реле вытягивается и напряжение выше, чем реле V2 выключено; Р-2: мониторинг разрядки: когда измерение выше, чем напряжение V2, реле вытягивается и напряжение ниже, чем реле V1 выключено; P - 3: интервал снаружи тяги: Когда измеренное напряжение между V1 и V2, реле отключено, другой чехол-реле тянет; P - 4: интервал всасывания: Когда измеренное напряжение между V1 и V2, реле тянет, другой чехол реле выключен; P - 5: мониторинг фиксированных точек: когда измерение выше, чем напряжение V1, реле вытягивается, напряжение ниже, чем реле V1 выключено; P - 6: самоблокирующийся контроль с фиксированной точкой: Когда измеренное напряжение выше V1, реле тянется; Всегда удерживайте тягу; До тех пор, пока мощность не будет произведена вручную P - 7: мониторинг импульсов с фиксированной точкой: Когда измеренное напряжение равно V1 (колебание 0,02 в), реле Выводит сигнал пробежки Настройка (когда плата подключила источник питания, в сигнальном терминале подключили измеренное напряжение, затем отобразили измеренное значение напряжения): 1. Дисплей питания показывает измеренное напряжение в режиме ожидания; 2. Нажмите первый K1 (нужно более 1 секунды, чтобы быть эффективным, чтобы предотвратить ложное срабатывание) 3. Мигает экран: P - 1: режим K2 plus, режим минус K3 4. Пресс во второй раз K1 экран мигает: 12,50 сказала: V1 = 12,5 V: K2 и K3 регулировки V1 5. Пресс в третий раз K1 экран мигает: 13,50 сказала: V2 = 13,5 V: K2 и K3 регулировки V2 6. В соответствии с четвертым K1 на дисплее отображается измеренное напряжение, входящее в режим ожидания; 7. В режиме ожидания, нажмите K4, вы можете постоянно выключить/включить дисплей, переключить режим низкой мощности

Посылка включает в себя:

1 шт. * Q8S-372 датчик напряжения 12 В релейный выключатель защита от разрядки заряда верхняя/Нижняя предельная сигнализация для монитора напряжения
