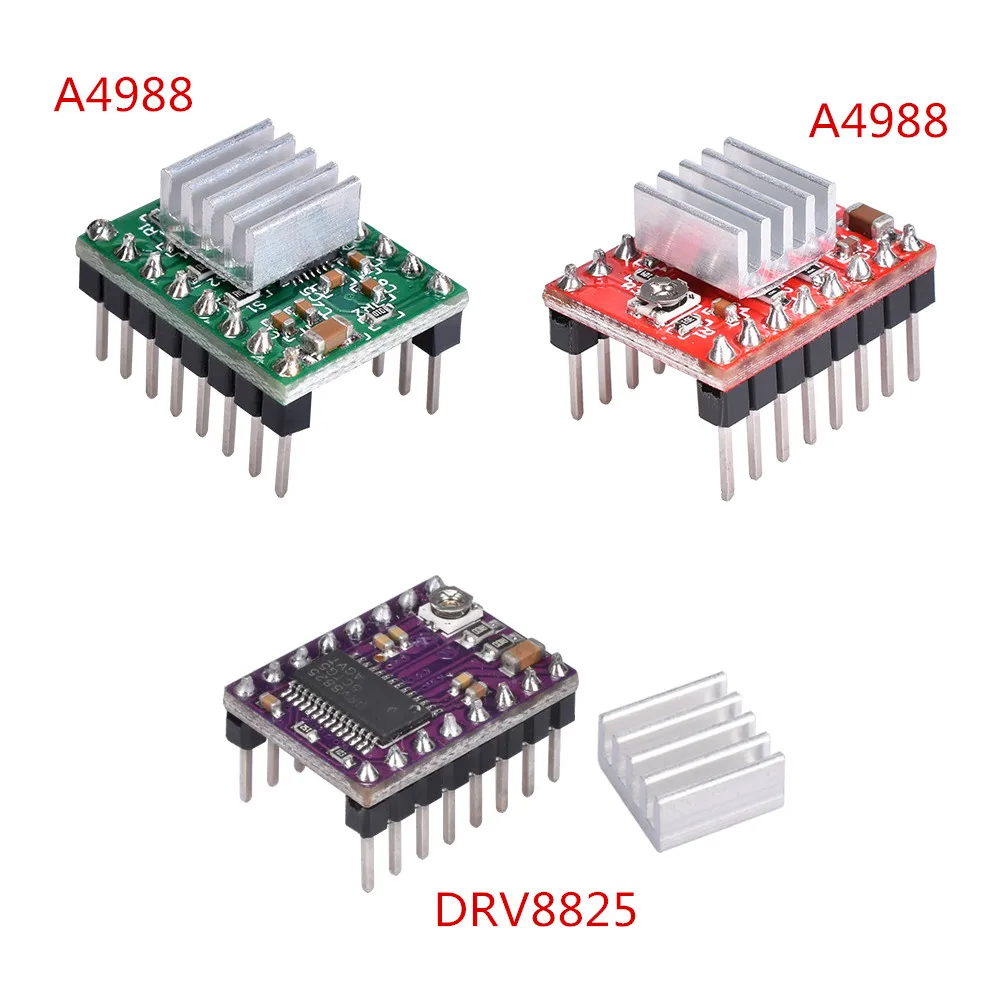

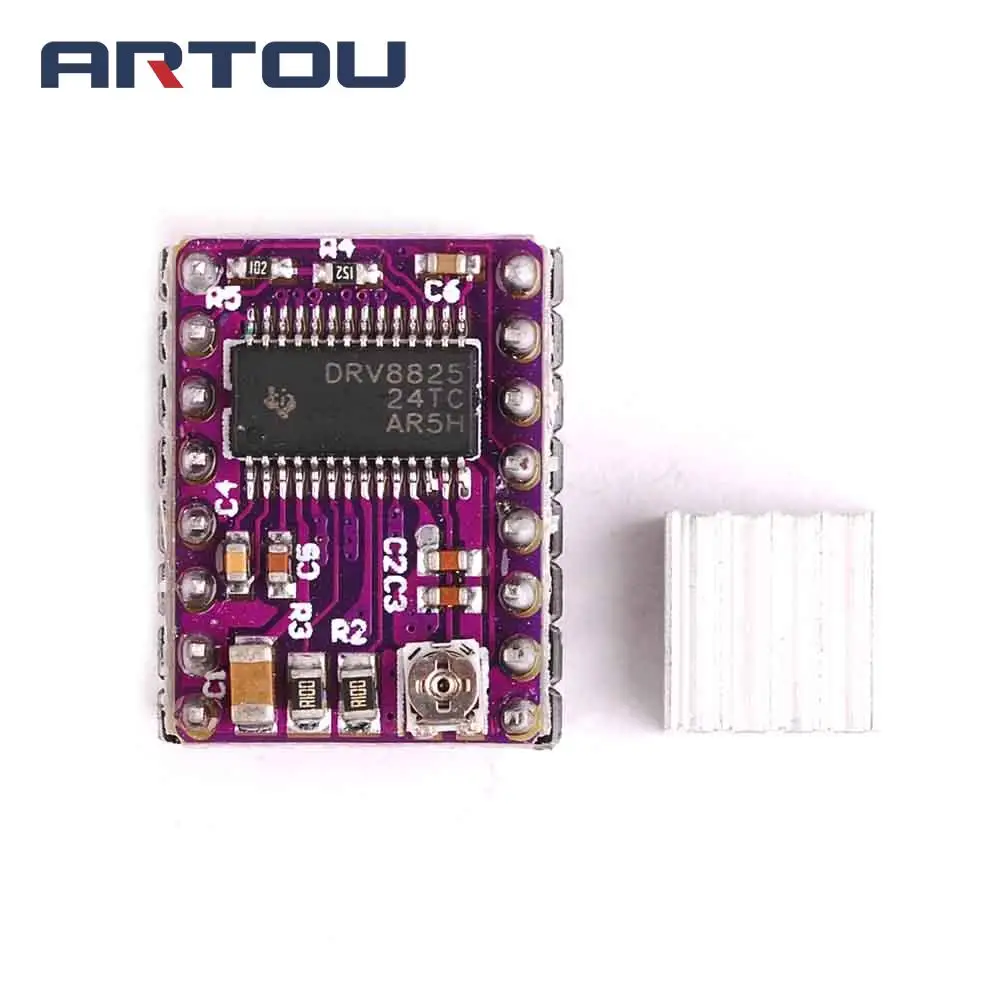

О Drv8825

Введение:

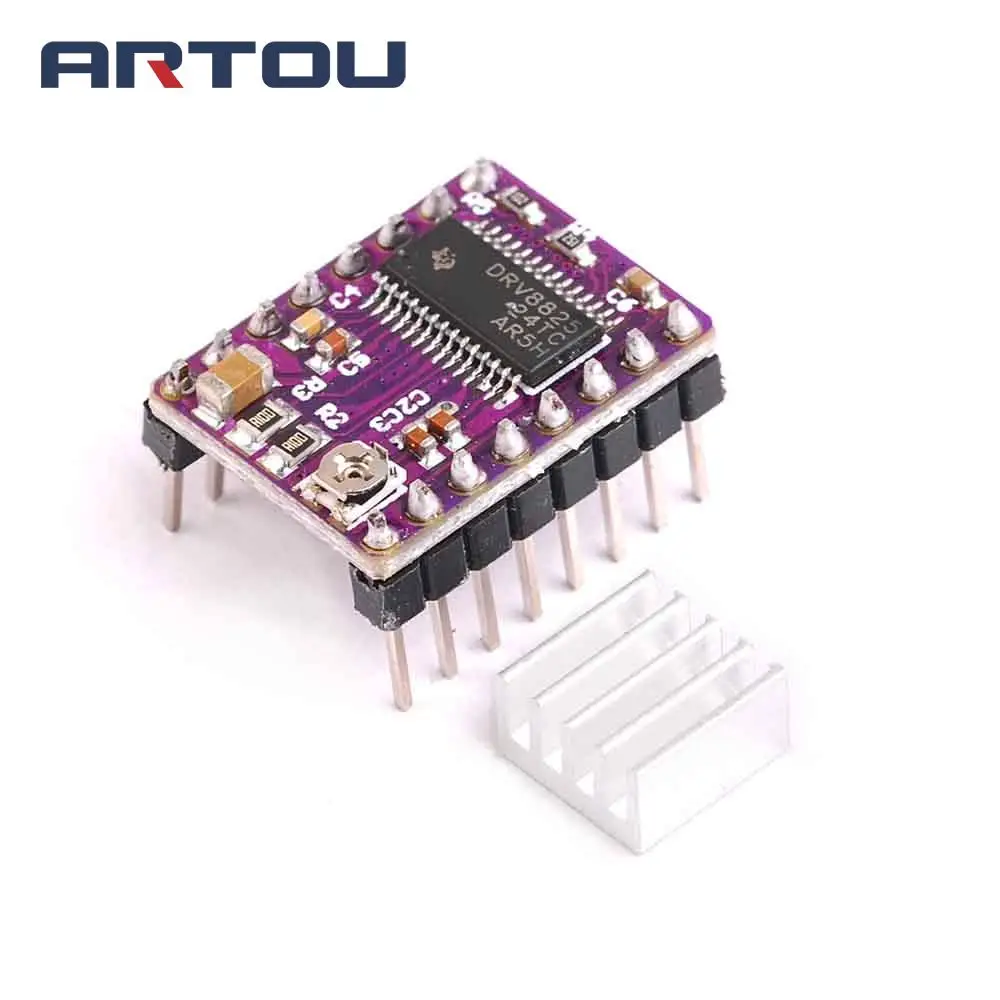

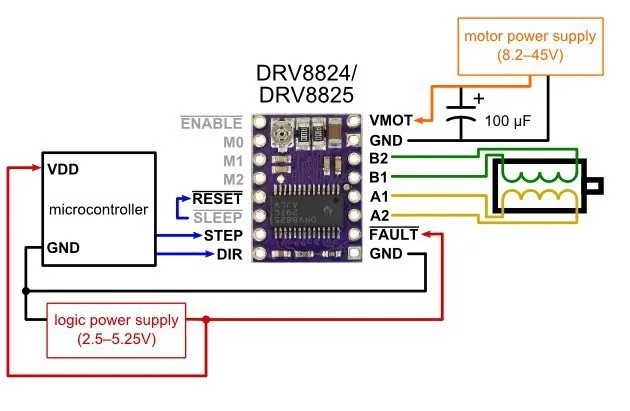

Драйвер шагового двигателя DRV8825 является разделительной доской для микрошагового биполярного шагового двигателя TI DRV8825.

Модуль имеет pinout и интерфейс, которые почти идентичны тем из наших A4988 шагового двигателя несущих, так что он может быть использован в качестве более высокой производительности падение-в замене для этих досок во многих приложениях.

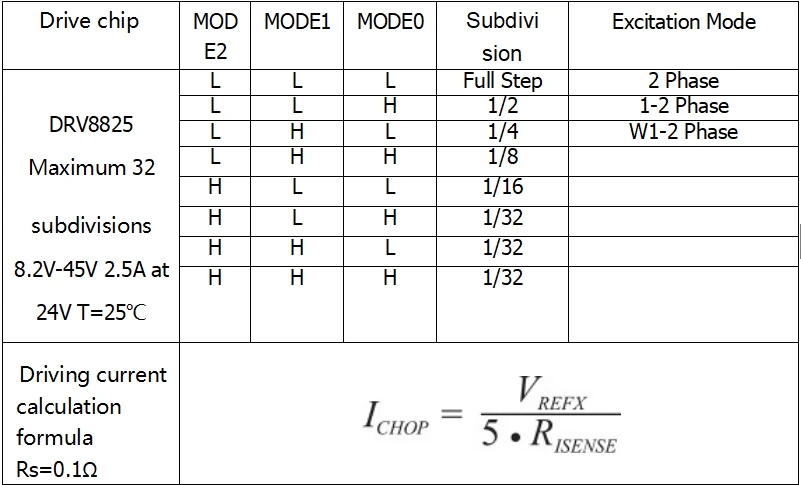

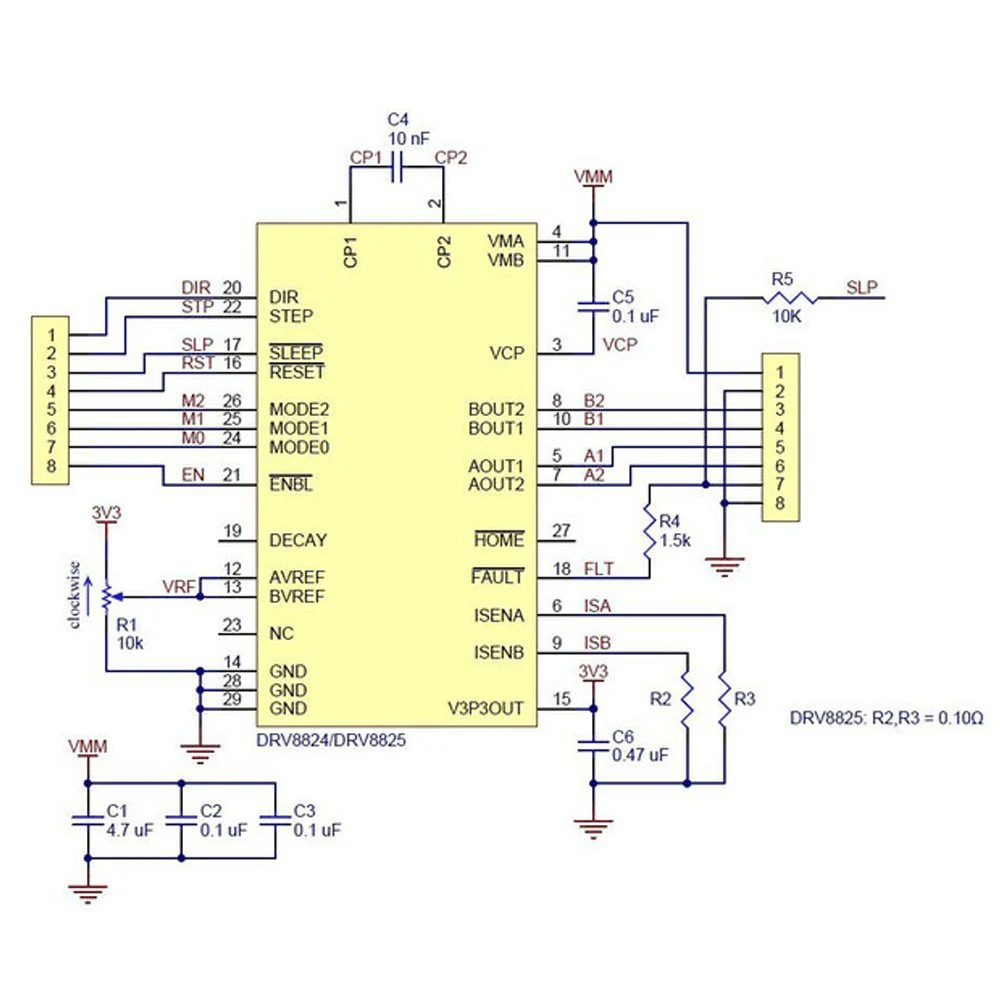

DRV8825 оснащен регулируемым ограничением тока, защитой от перегрузки по току и перегрева и шестью микрошаговыми разрешениями (до 1/32 шагов). Он работает от 8,2-45 V товар может быть доставлен приблизительно до 1,5 каждого этапа без теплоотвод или принудительная воздушный поток (рассчитаны на температуру до 2,2 A на катушку с достаточным количеством дополнительное охлаждение).

Особенности:

• Простой интерфейс управления шагами и направлением
• Шесть различных шаговых решений: полный шаг, полушаг, 1/4 шаг, 1/8 шаг, 1/16 шаг и 1/32 шаг
• Может непосредственно контактировать с 3,3 V 5 V системы
• Температурное выключение, отключение по току и блокировка под напряжением
• Защита от короткого замыкания и короткого замыкания
• 4-секционный измельчитель для специй, 2 oz Медный для улучшенного рассеивания тепла
• Открытая жесткая наземная прокладка под драйвером IC на нижней части печатной платы
• Размер модуля, pinout и интерфейс совпадают с размерами наших A4988 шаговых приводов двигателей в большинстве случаев (см. Нижнюю часть этой страницы для получения дополнительной информации)
• Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя для достижения более высоких скоростей
• Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад)
• 45 в Максимальное напряжение питания
• Встроенный регулятор (не требуется внешняя логическая подача напряжения

Отдел:

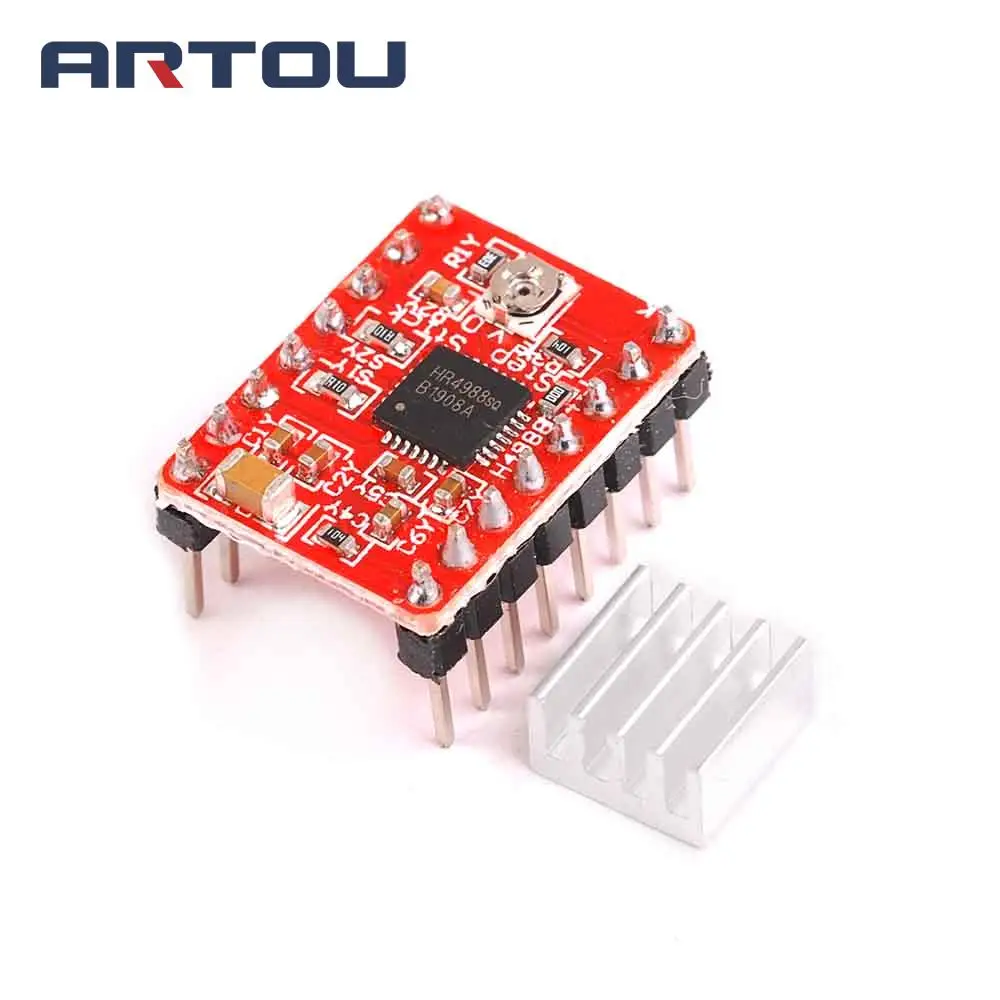

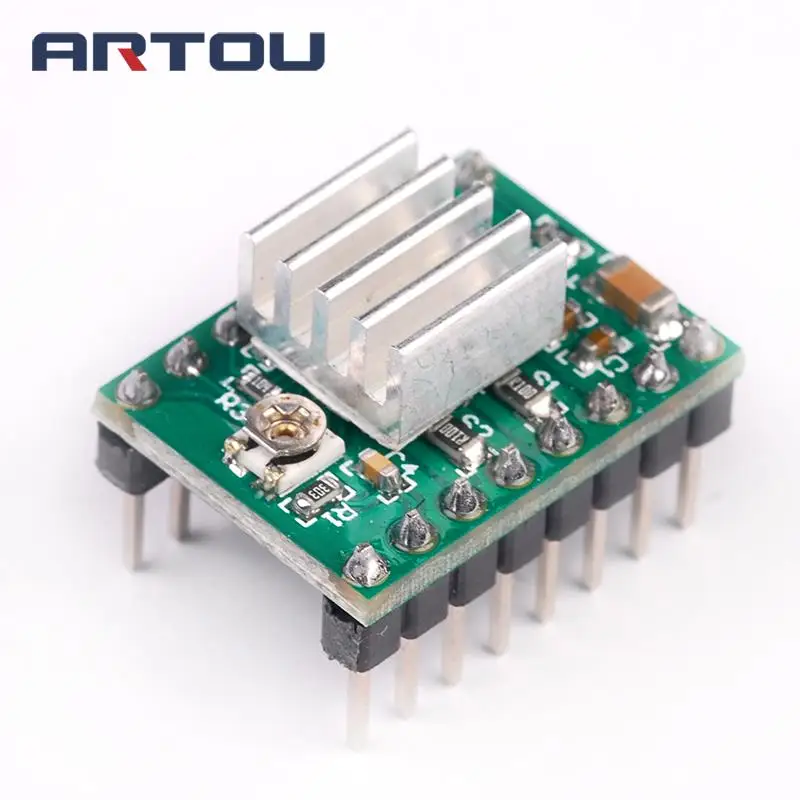

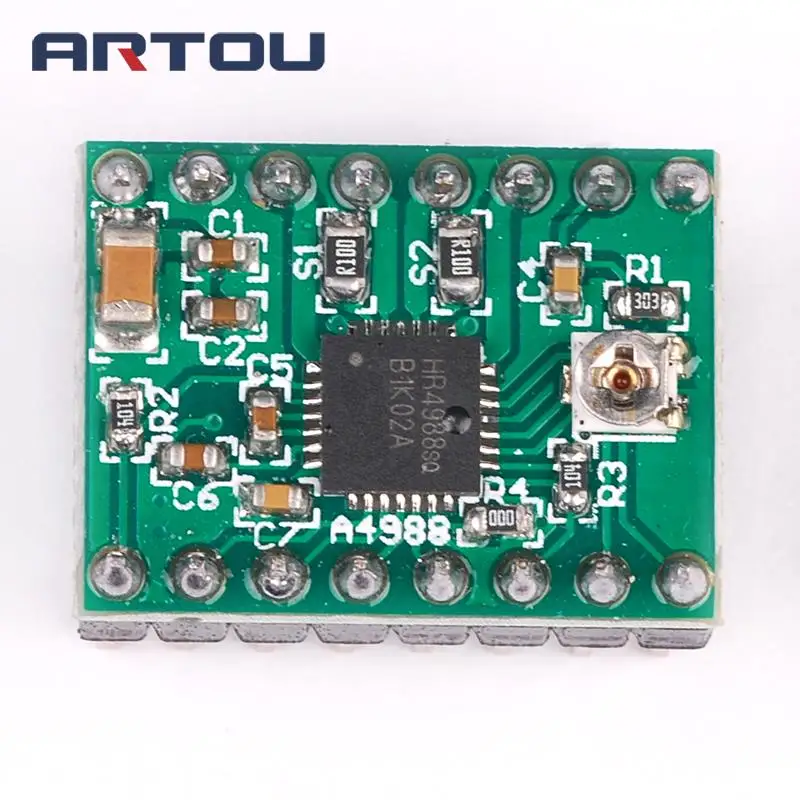

О A4988

Введение:

Этот продукт является разделительной доской для микрошагового драйвера Allegro A4988 DMOS с переводчиком и защитой от перегрузки по току; Пожалуйста, внимательно прочитайте таблицу данных A4988 перед использованием этого продукта. Этот драйвер шагового двигателя позволяет управлять биполярными шаговыми двигателями в полном, половинном, четвертовом, восьмом и шестнадцатом режимах, С выходной мощностью привода до 35 В и 2 А.

Переводчик является ключом к легкой реализации A4988. Просто вставьте один пульс на шаг входного сигнала движет двигатель один микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. Интерфейс A4988 идеально подходит для приложений, где сложный микропроцессор недоступен или перегружен.

Характеристика:

• Простой интерфейс управления шагами и направлением;
• Пять различных шаговых решений: полный шаг, половина шага, четверть шага, восьмая ступень и шестнадцатая ступень;
• Регулируемое Управление током позволяет установить максимальный выходной ток с потенциометром, что позволяет использовать напряжение выше номинального напряжения вашего шагового двигателя;
• Напряжение для достижения более высоких ступеней;
• 3,3 и 5 V совместимый логический источник
• Интеллектуальное управление разделкой, которое автоматически выбирает правильный текущий режим распада (быстрый спад или медленное спад);
• Температурное выключение, блокировка под напряжением и защита от перегрева по току;
• Защита от короткого замыкания и короткого замыкания.
