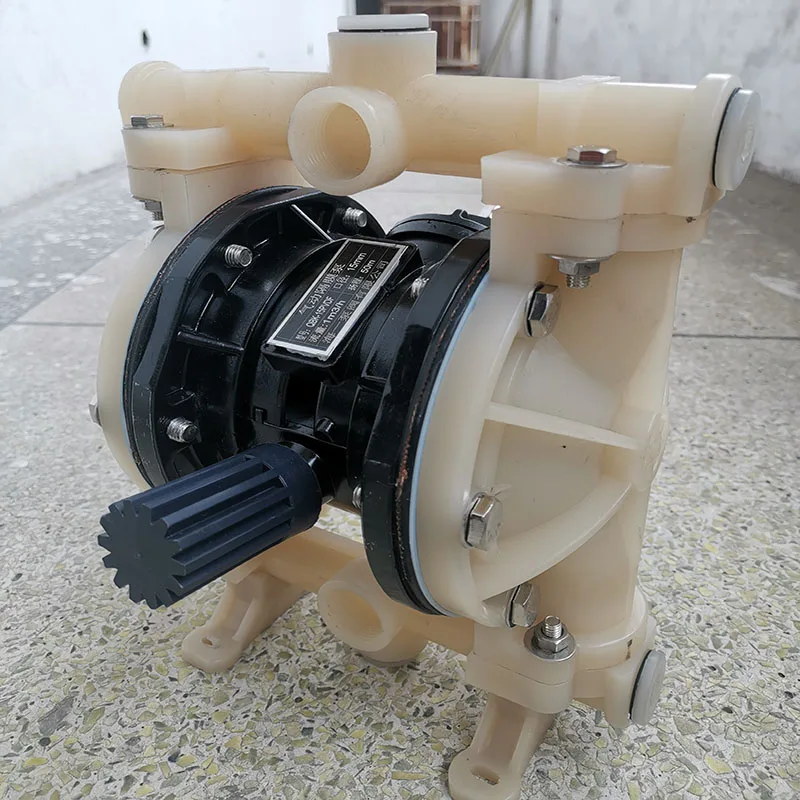

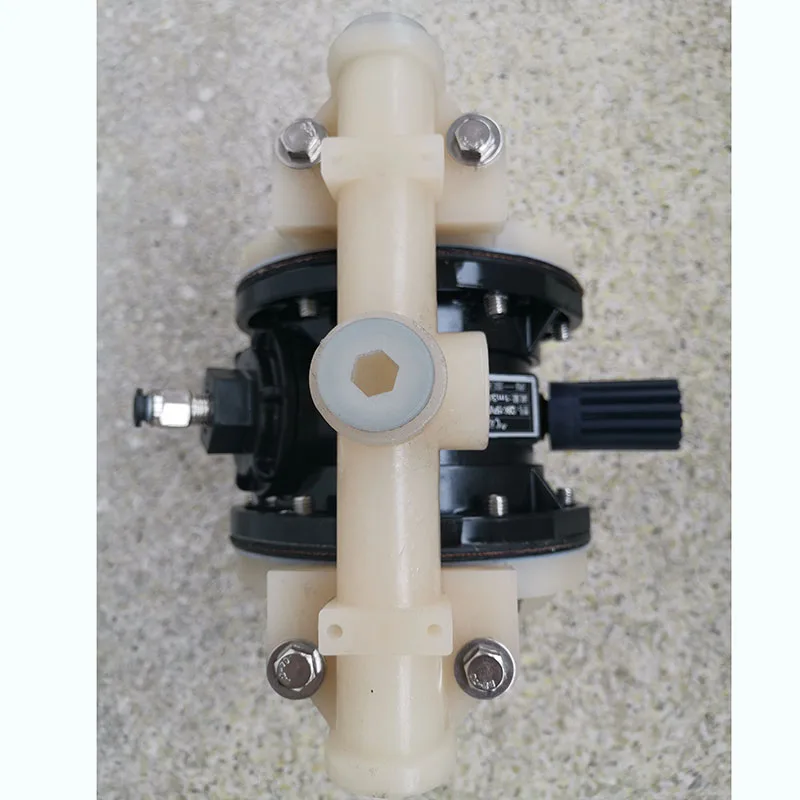

PP/PVDF материал пластик Воздушный пневматический мембранный насос QBK-15

Двухмембранные насосы с воздушным управлением не только могут высасывать жидкость, но и передавать некоторую непромокаемую среду с достоинством самонакачивающегося насоса, насоса для дайвинга, защитного насоса, шламовый насос и насос примесей и т. д.

Тип: QBK-15 Материал корпуса: ПП или ПВДФ Материал диафрагмы: резина NBR или F46 Максимальный расход: 20 л/мин Головка: 0-69 м Выход Давление: 6,9 кгс/cm2 Подъем всасывающей головки: 5 м Максимальный диаметр зерна: 1 мм Максимальное давление подачи: 7 кг/см2 Максимальный расход воздуха: 0,6 m3/мин Нормальна воздушной потребление: 0,3 m3/мин Вход и выход: BSPT Резьба 1/2"

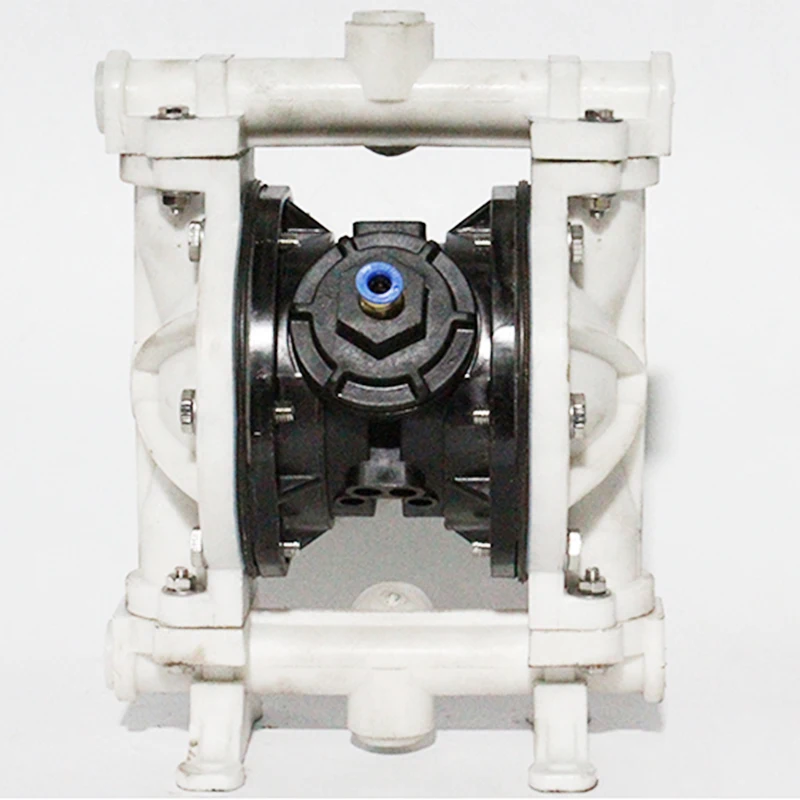

Материал PP (белый цвет корпуса)

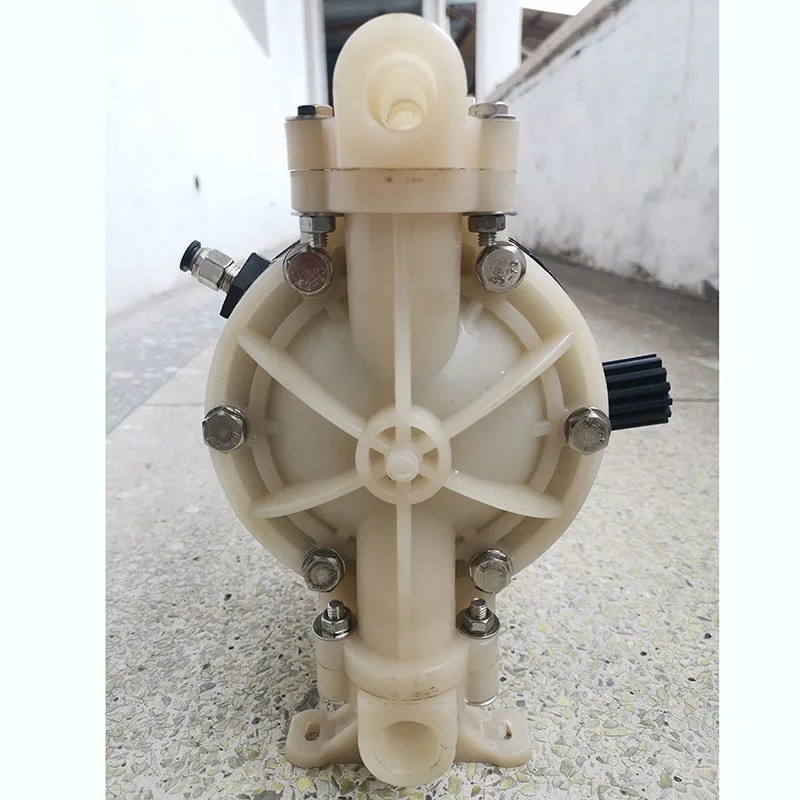

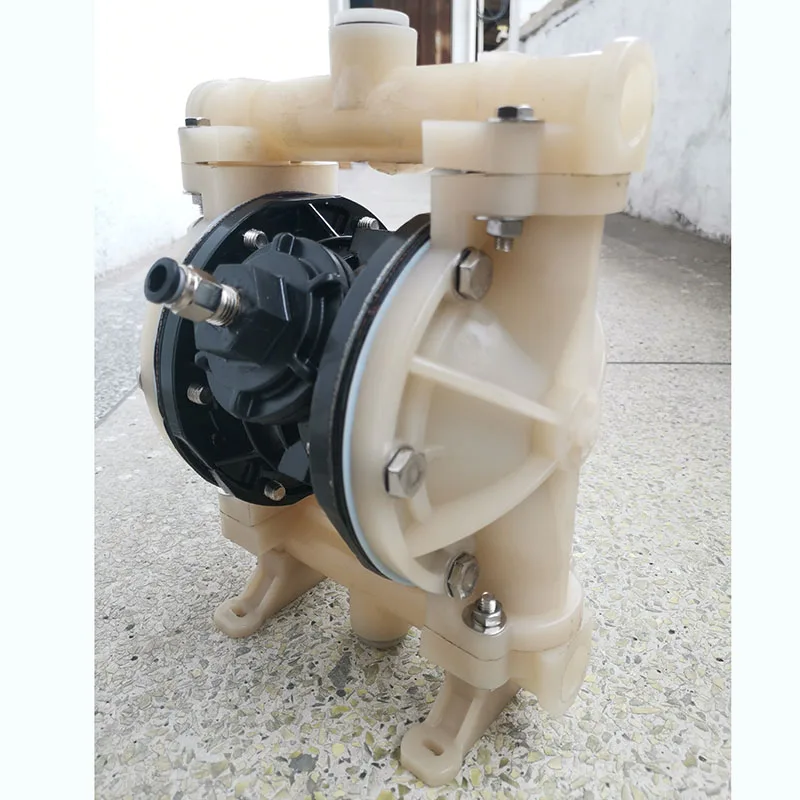

Материал PVDF (желтый цвет)

Основные характеристики

1. Нет необходимости заливать рисованную воду, подъем всасывания достигает высоты 7 метров, подъем доставки достигает 50 метров в длину и экспортное давление ≥6 кг/см; 2. Широкий поток и производительность товаров, диаметр позволяет пройти максимальное зерно достигает 10 мм. Повреждение очень меньше для насоса при выматывании суспензии и примесей. 3. Срок поставки и поток могут пройти пневматический клапан открытым для реализации бесступенчатой регулировки (пневматическая регулировка давления составляет от 2 до 8 кг/см2) 4. Этот насос не имеет поворотных частей и уплотнений подшипника. Диафрагма полностью отделит измотанную среду и части насоса, рабочую среду. Передаваемая среда не может быть просочина снаружи. Таким образом, это не вызовет загрязнение окружающей среды и безопасность домашнего тела, опасное при выматывании токсинов и огнеопасных или коррозионных средств. 5. Нет электричества, он безопасен и надежен во время использования в легковоспламеняющихся и исследуемых местах. 6. Его можно замочить в среднем. 7. Удобно использовать и надежно работать. Только Откройте или закройте корпус газового клапана во время запуска или остановки. Даже если из-за проблем с авариями не происходит средняя эксплуатация или пауза, насос не будет поврежден из-за этого. Как только Произойдет загрузка, насос автоматически остановится и обладает функцией самозащиты. Когда нагрузка восстанавливается нормально, она также может начаться автоматически. 8. Простая структура и меньше изнашиваемых частей. Этот насос прост в конструкции, установке и обслуживании. Носитель, передаваемый насосом, не будет касаться подходящего Пневматического клапана и рычага сцепления и т. д. не нравится другим видам насосов, производительность будет постепенно снижаться из-за повреждений ротора, шестерни и клапана и т. д. 9. Он может передавать клей (вязкость ниже 10000 см) 10. Этот насос не нуждается в смазке масла. Даже если на холостом ходу, он оказывает какое-либо влияние на насос. Это преимущество этого насоса.

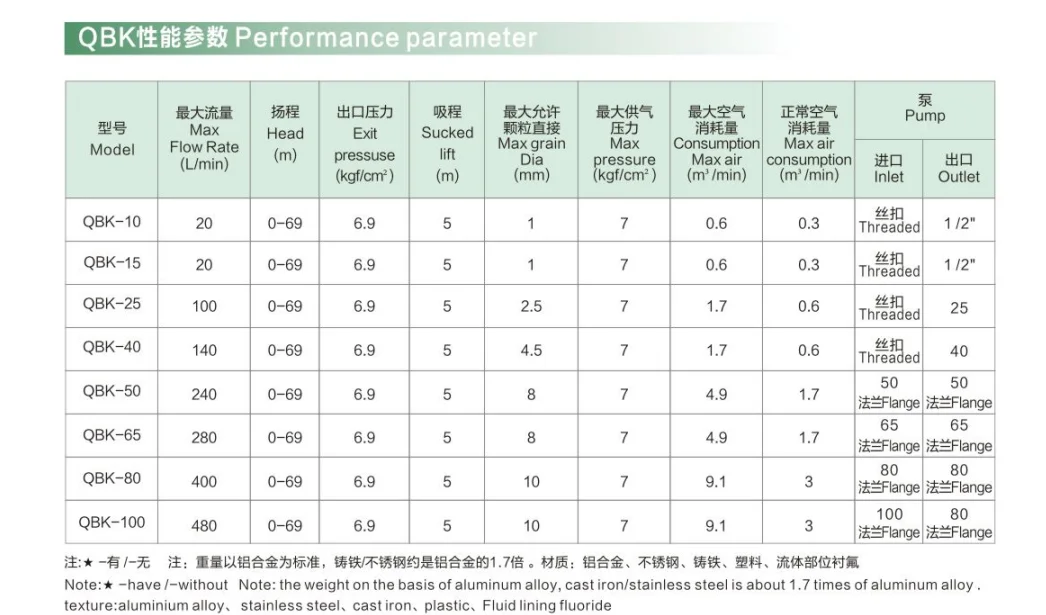

Рабочие характеристики

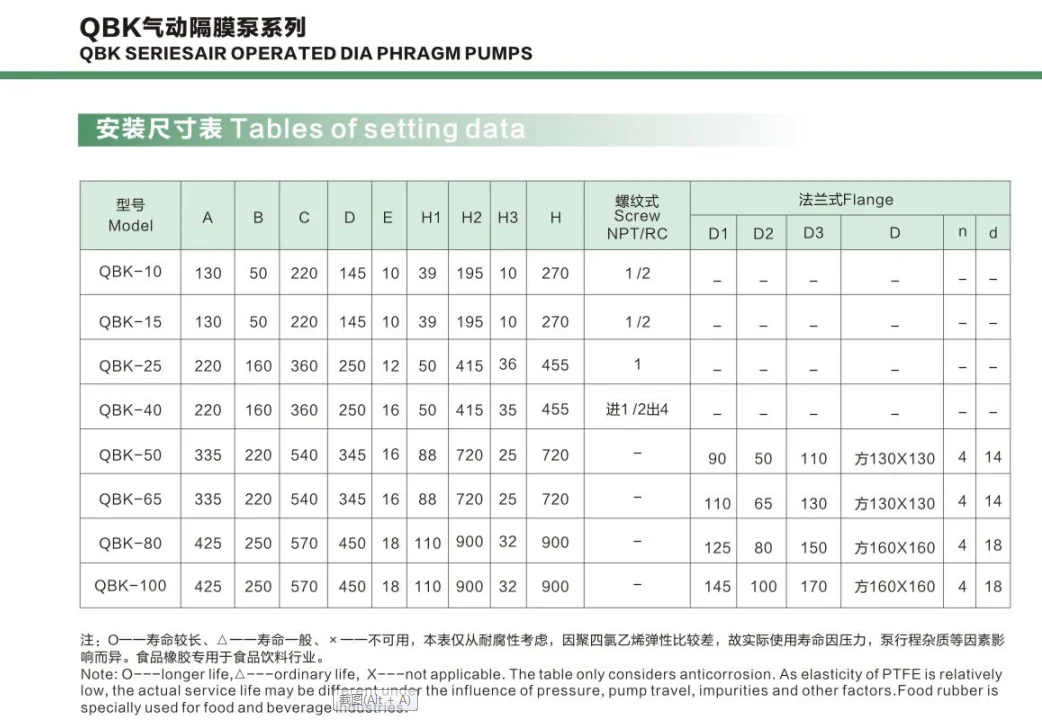

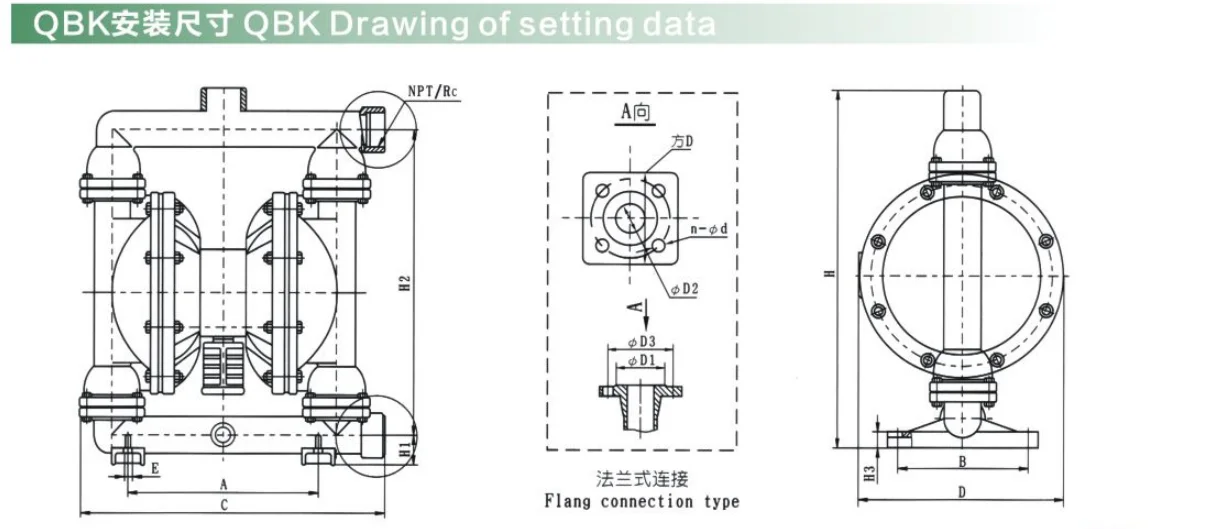

Внешние габариты

Принцип работы

Каждая диафрагма устанавливается в обоих выровненных рабочих полостях (A) и (B), которые могут быть соединены вместе с центральным рычагом сцепления. Сжатый воздух поступает в клапан распределения воздуха из входов воздуха насоса, сжатый воздух в одну полость через механизм распределения воздуха, выталкивает движение диафрагмы в полости. Газ в другой полости будет сливаться. После достижения тактного терминала, механизм распределения воздуха автоматически вытягивает сжатый воздух в другую рабочую полость, выталкивает диафрагму, чтобы двигаться в противоположном направлении, для того, чтобы обе диафрагмы непрерывно возвращали движение в синхронности. Сжатый воздух поступает в воздушный распределительный клапан от (е), показанный как диафрагма, пусть часть диафрагмы двигается в правильном направлении, и сила всасывания в (а) камера позволяет среднему потоку из (C) входа, вытолкнуть шаровой клапан (2) для входа (A) Камера, шаровой клапан (4) будет заблокирован из-за силы всасывания; Средняя (B) камера будет выдавливаться из шарового клапана (3) для выхода из выхода (D). Meanwhiles, пусть шаровой клапан (1) закроется, предотвращает обратную подачу. Такое движение в кругах позволит среднему источнику бесперебойно сосать из (с) входа и слива из (D) выхода.

Структура насоса и запасные части

Установка инструкция

Управление и руководство по эксплуатации

1. Если Вибрация насоса очень небольшая, то, как правило, нет необходимости устанавливать опорные болты. 2. Если сжатый воздух смешивается с грязными вещами, обычно на запуск насоса будет влиять. Рекомендуется дополнительно установить пневматические триплексные детали. 3. При перекачивании носков, которые легко замерзнут или депонируются, пожалуйста, установите клапан на входе насоса. Если насос должен быть остановлен, сначала закройте клапан, а затем запустите насос в течение нескольких минут, чтобы очистить средства внутри насоса и очистить накопленную жидкость внутри насоса в Тиме, чтобы избежать каких-либо трудностей при запуске насоса в следующий раз. 4. При замене диафрагмы, пожалуйста, очистите шатун во внутренней полости и медный куст насоса. И избегайте повреждения белого уплотнительного кольца из ПТФЭ. Сделайте повторную сборку как оригинал и насос может быть использован.
