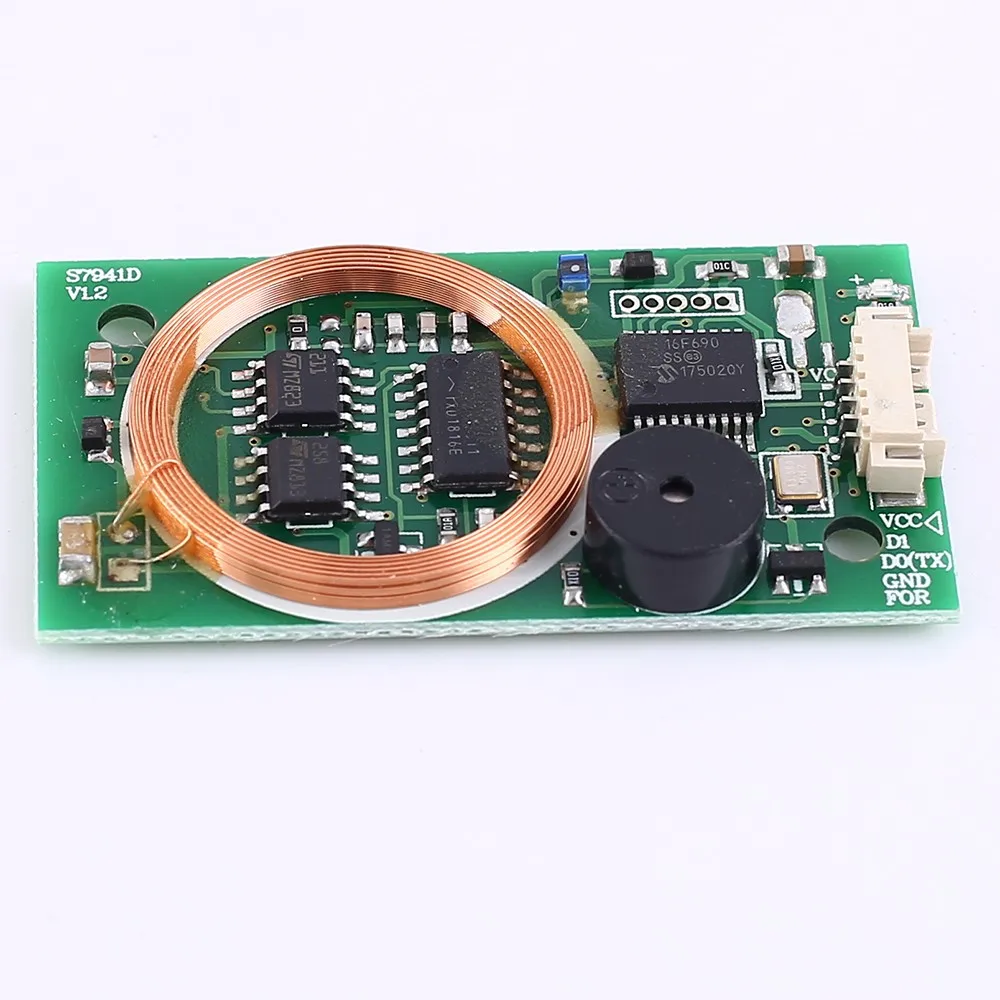

Считыватель частоты 7941D RFID 5 в постоянного тока беспроводной модуль с зуммером UART

Считыватель частоты 7941D RFID 5 в постоянного тока беспроводной модуль с зуммером UART

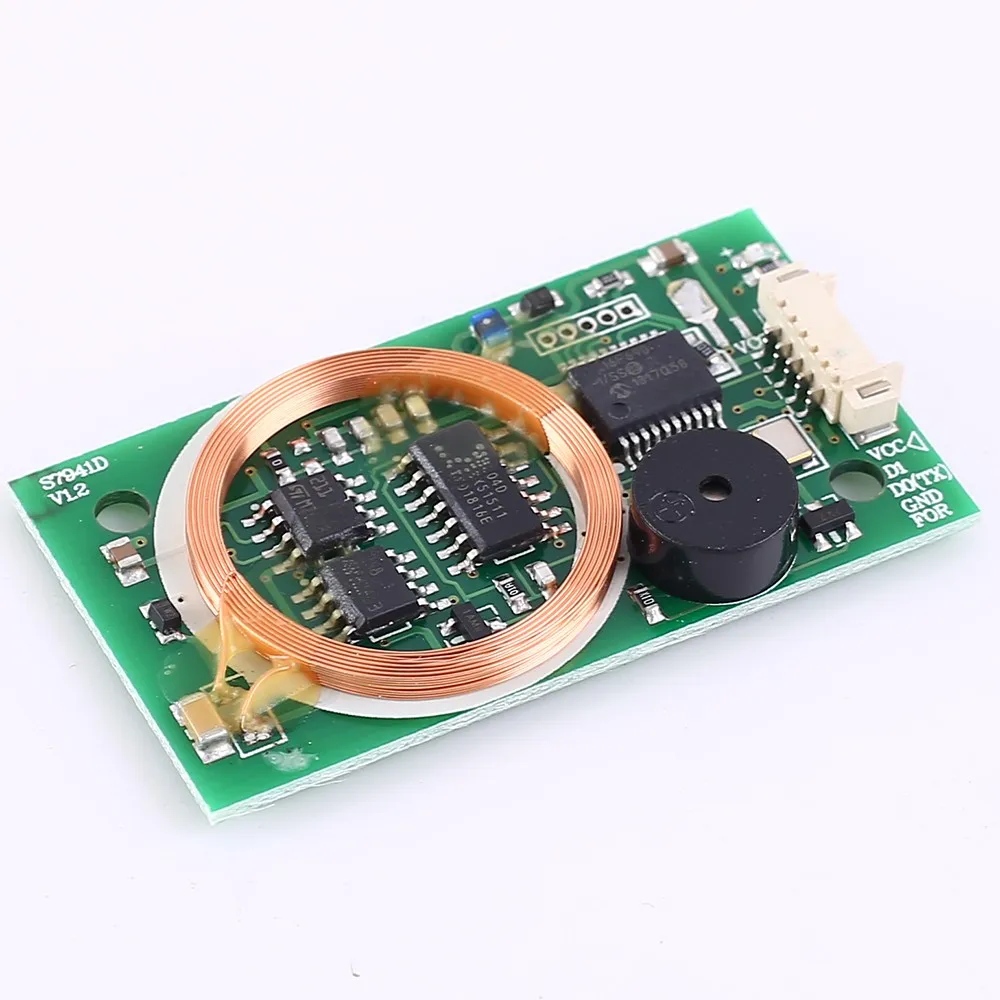

Версия 1: Wiegand(5ins) ------ двухчастотный Wiegand Reader RFID беспроводной модуль 5 в 13,56 МГц 125 кГц ISO14443A для IC/ID/карты

Описание: 7941D-это модуль считывателя RFID. Он интегрирует высокоэффективные радиочастотные схемы и антенны. Встроенный звуковой сигнал и светодиодный индикатор. Он может поддерживать считывание ID и IC-карты. Параметры: 1>. Название товара: 7941D RFID беспроводной модуль для чтения 2>. Рабочее напряжение: 5 В постоянного тока 3>. Рабочий ток: 40 мА 4>. Частота считывания: 125 кГц и 13,56 МГц 5>. Коммуникационный интерфейс: Wiegand(5ins) 6>. Расстояние считывания: около 8 см (для карты EM4100) 7>. Расстояние считывания: около 5 см (для S50 S70,Desfire,FM1208 карты) 8>. Рабочая температура:-20 ℃ ~ 85 ℃ 9>. Рабочая влажность: 0% ~ 95% относительной влажности 10>. Размер: 46*16*6,5 мм Описание интерфейса: 1>.VCC: вход для положительного рабочего напряжения. 2>.GND: вход для отрицательного рабочего напряжения. 3>.D0: вывод данных терминала. То же самое к DATA0. 4>.D1: вывод данных терминала. То же самое к DATA1. 5>. Для: Выбор формата. По умолчанию w26,it-формат W34, если подключение к GND. Описание протокола: 1>. При датчике карты серийный номер будет выводиться через данные 0, данные 1 два провода передачи данных 2>. Данные 0 и данные 1 отличаются высоким уровнем, когда нет выхода данных 3>. Бит данных 0: он будет генерировать низкий уровень 400us на проводе данных 0 4>. Бит данных 1: он будет генерировать 400us низкий уровень на данных 1 провод 5>. Каждая длина данных 2400us 6>. Каждая карта имеет серийный номер с 4 байтами, пользователи должны выводить последние три байта 7>. Добавьте сначала 12-разрядный даже чек бит в передней части и добавить в течение последних 12-bit odd проверить бит на заднем сидении, 26-bit data в общей сложности 8>. Номер карты 6B 3D 12 D6 для W34 fromat 9>. Выходные данные 3D 12 D6 для W26 10>. Код Weigand 26 Weigand 34 кода, если номер карты 6B 3D 12 D6: 1>.0x00: даже Проверьте Бит 2>.6B 3D 12 D6: номер карты 3>.0x00: нечетная проверка Код Weigand 26, если номер карты 6B 3D 12 D6: 1>.0x00: даже Проверьте Бит 2>.3D 12 D6: номер карты 3>.0x00: нечетная проверка Применение: 1>. Посещаемость 2>. Контроль доступа 3>. Промышленный контроль Примечание: 1>. Просто нужно три провода. 2>. Модуль просто может отправить данные. 3>. Пользователю необходимо написать код в соответствии с вводом протокола UART, как показано на рисунке. 4>. Пожалуйста, держите подальше от источников помех. Посылка: 1 шт. 7941D RFID беспроводной модуль для чтения 1 шт. 5Pin 1,27 мм 150 мм кабель

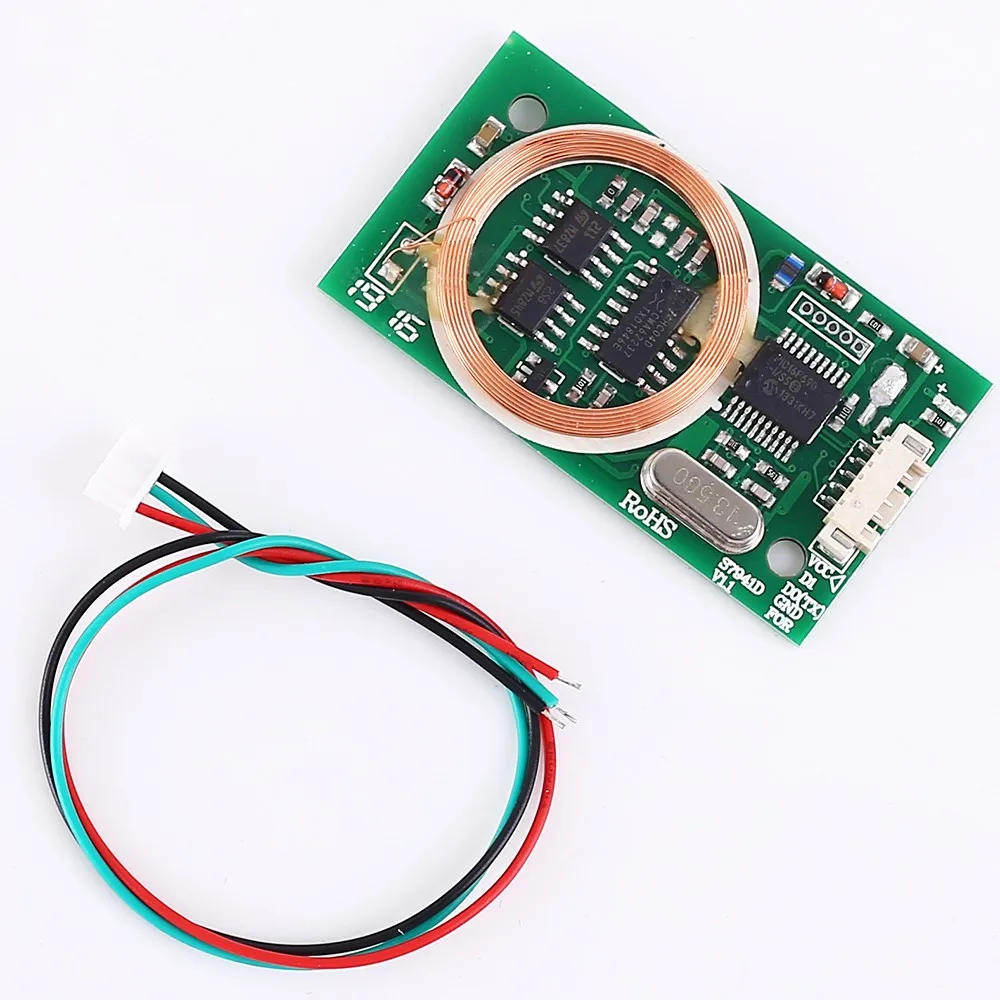

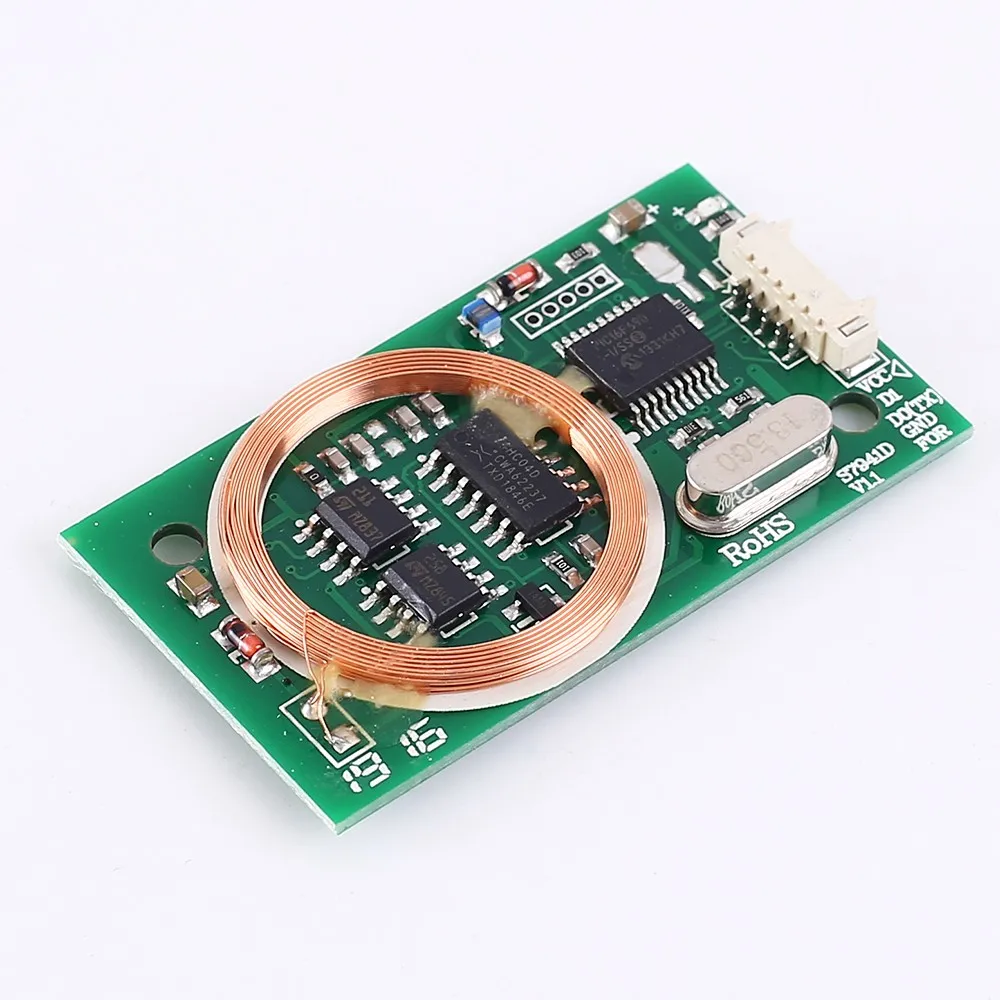

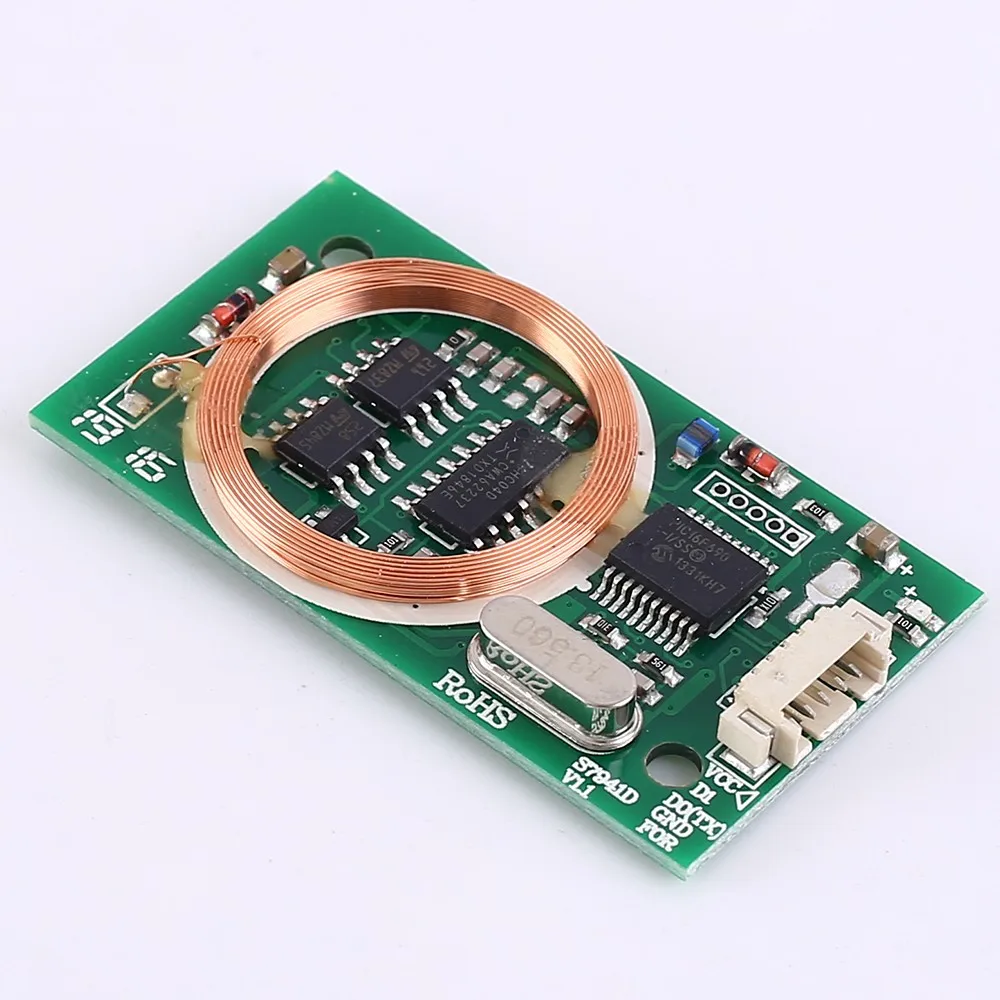

Версия 2: 5 в пост. Тока UART(3 контакта) ---- двухчастотный 5 в UART считыватель RFID беспроводной модуль ISO14443A 13,56 МГц 125 кгц для IC/ID/карты

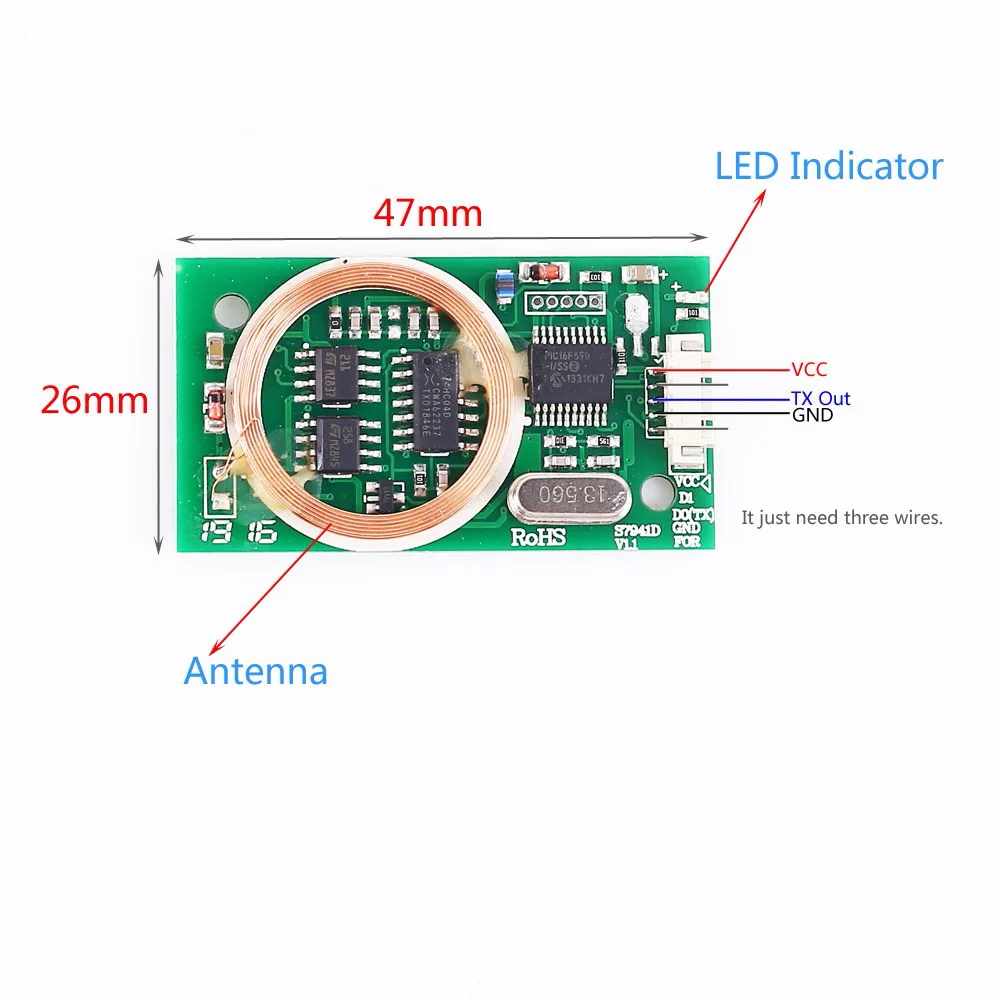

Описание: 7941D-это модуль считывателя RFID. Он интегрирует Высокопроизводительные радиочастотные схемы и антенны. Он может поддерживать считывание ID и IC-карты. Параметры: 1>. Название товара: 7941D RFID беспроводной модуль для чтения 2>. Рабочее напряжение: 5 В постоянного тока 3>. Рабочий ток: 40 мА 4>. Частота считывания: 125 кГц и 13,56 МГц 5>. Коммуникационный интерфейс: UART(3 контакта) 6>. Расстояние считывания: около 8 см (для карты EM4100) 7>. Расстояние считывания: около 5 см (для S50 S70,Desfire,FM1208 карты) 8>. Рабочая температура:-20 ℃ ~ 85 ℃ 9>. Рабочая влажность: 0% ~ 95% относительной влажности 10>. Размер: 47*26*5,3 мм Описание интерфейса: 1>.VCC: вход для положительного рабочего напряжения. 2>.GND: вход для отрицательного рабочего напряжения. 3>.D0: это TXD UART. Модуль просто может отправить данные. Примечание: у модуля только 3 кабеля. Он просто использует TXD UART. Введение протокола UART: 1>. Заголовок протокола: 0x02 2>. Длина данных: 0x09 3>. Тип карты: 0x01 (больше см. Тип карты) 4>. Данные карты: SN0 ~ SN3 5>. Проверка XOR: 1 байт. Результат проверки других байтов, за исключением заголовка протокола 6>. Конец данных: 0x03 Тип карты (модуль не может читать все карты): 1>.0x02:EM4100 (поддержка) 2>.0x01: 1K (не поддерживает) 3>.0x03: 4K (не поддерживает) 4>.0x10:HID Карта (не поддерживает) 5>.0x11:T5567 (не поддерживает) 6>.0x20:ID-карта (не поддерживается) 7>.0x21:ISO14443B (не поддерживает) 8>.0x22:FELICA (не поддерживает) 9>.0x30:15693 бирка (не поддерживается) 10>.0x50:CPU карта (не поддерживает) 11>.0x51: информация по секторам (не поддерживается) 12>.0xFF: данные клавиатуры (не поддерживаются) Пример: Если данные приемника 02 0A 02 2E 00 B6 D7 B5 F2 03 это означает: 1>. Первый байт 0x02-это флаг запуска данных. 2>. Второй байт 0x0A-Общая длина данных. Он включает старт и конец байта. 3>. Третий байт 0x02 означает, что тип карты EM4100. 4>. 4-8-й байт (0x2E 0x00 0xB6 0xD7 0xB5)-это номер карты. 4-й байт 0x2E-это скрытый номер карты. 5>. 9-байтный 0xF2-это XOR контрольный байт. 6>. 10-й байт-это конечный флаг данных. Применение: 1>. Посещаемость 2>. Контроль доступа 3>. Промышленный контроль Примечание: 1>. Просто нужно три провода. 2>. Модуль просто может отправить данные. 3>. Пользователю необходимо написать код в соответствии с вводом протокола UART, как показано на рисунке. 4>. Пожалуйста, держите подальше от источников помех. Посылка: 1 шт. 7941D RFID беспроводной модуль для чтения 1 шт 3Pin 1,27 мм 150 мм кабель

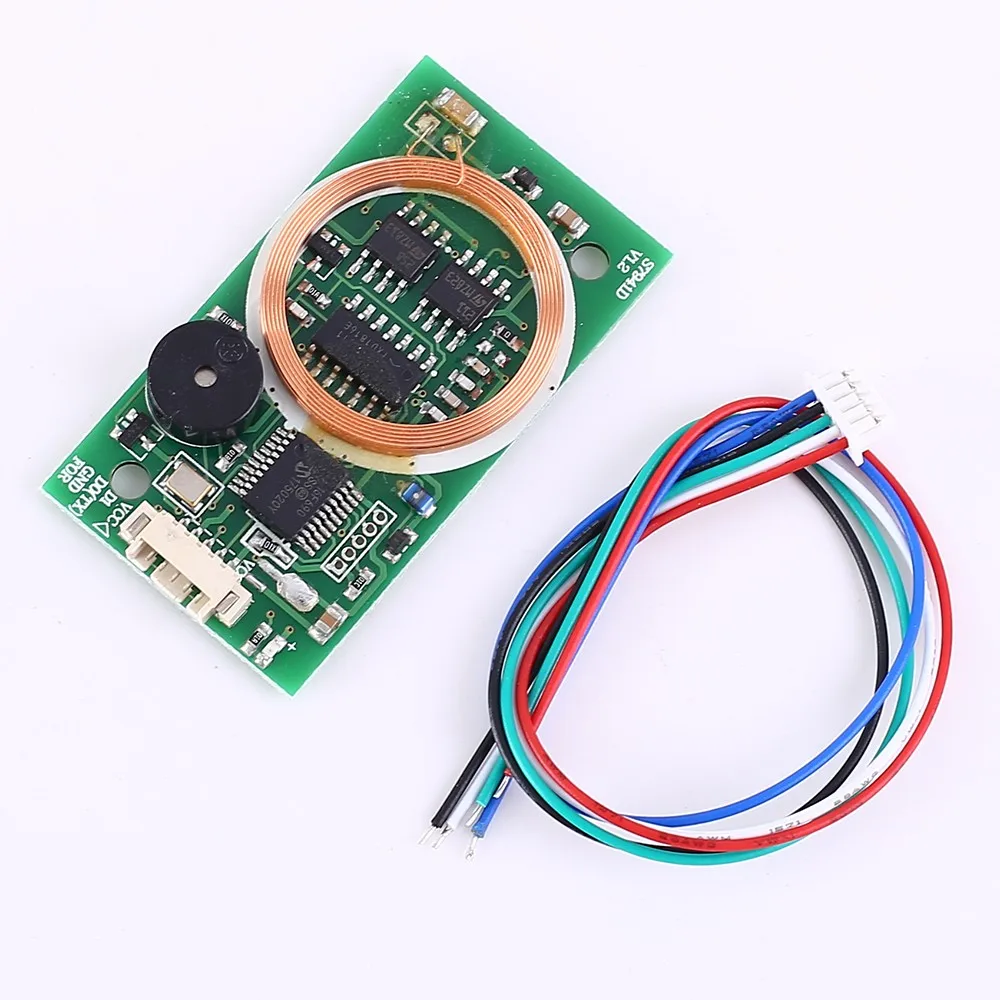

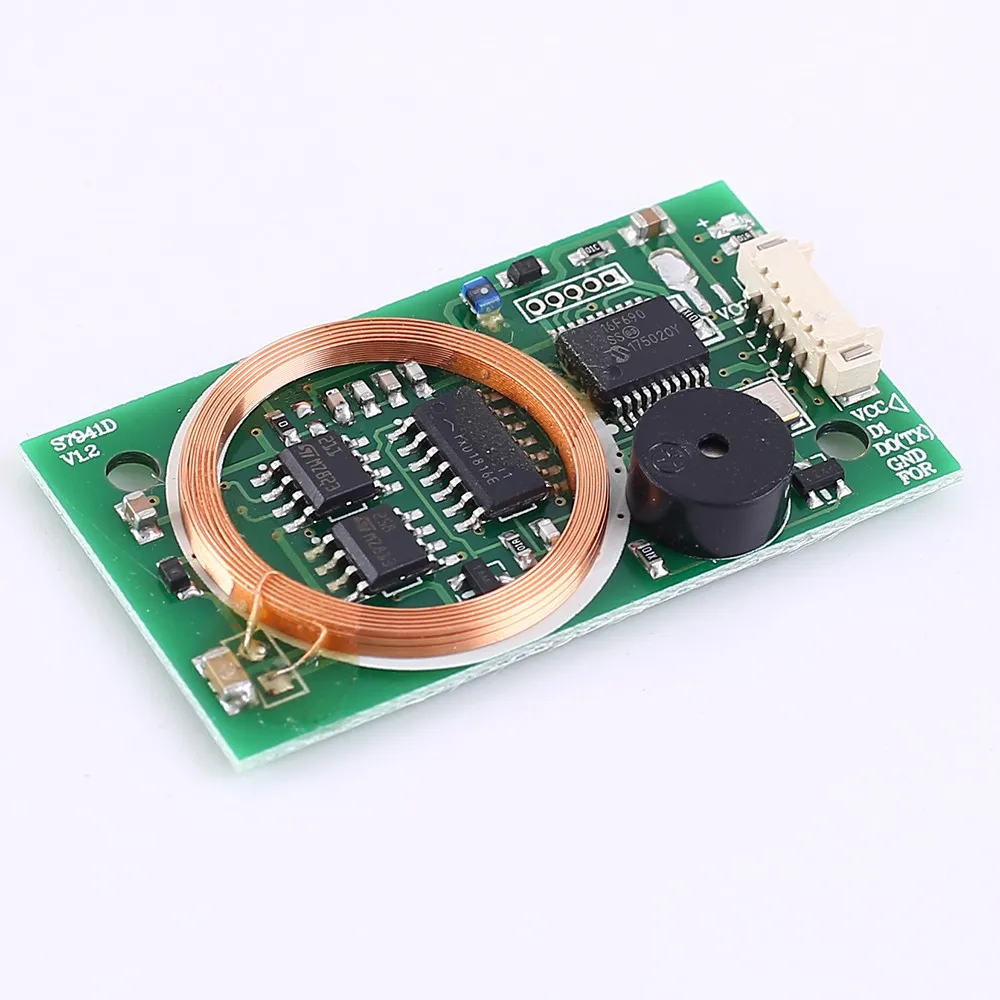

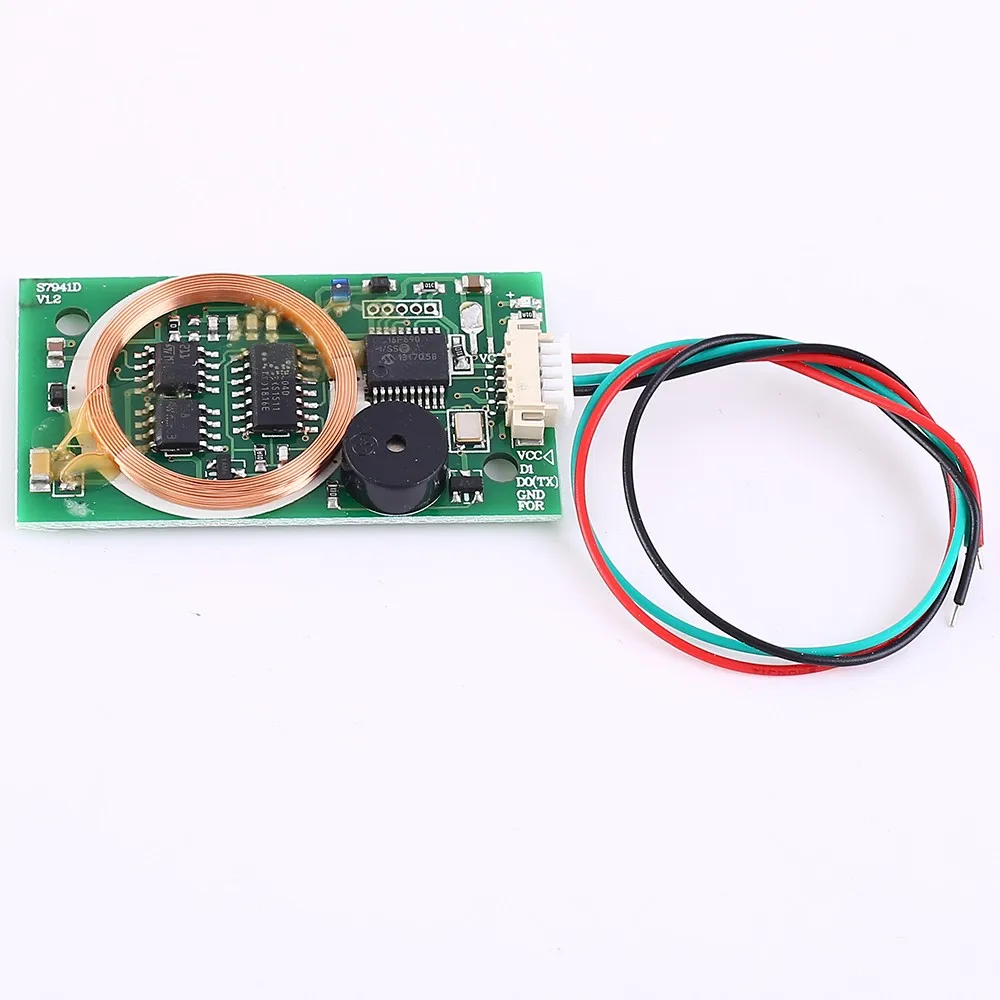

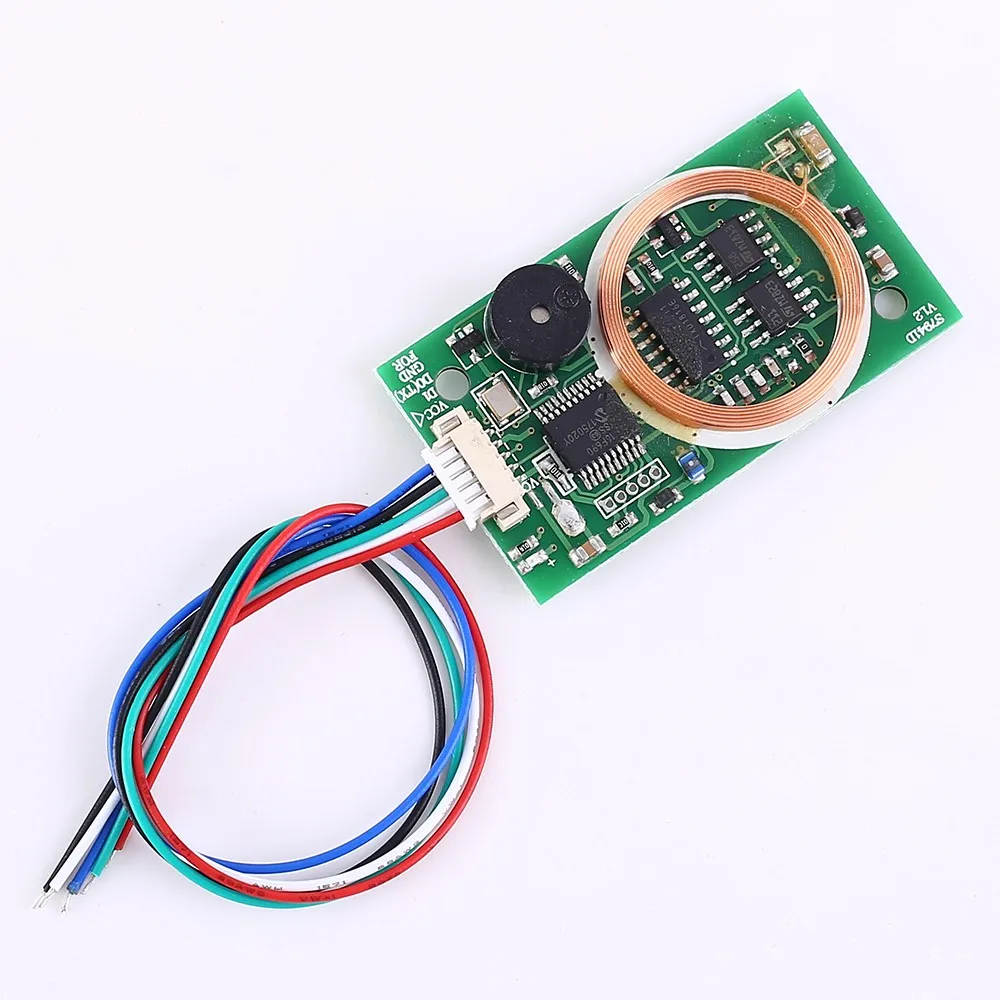

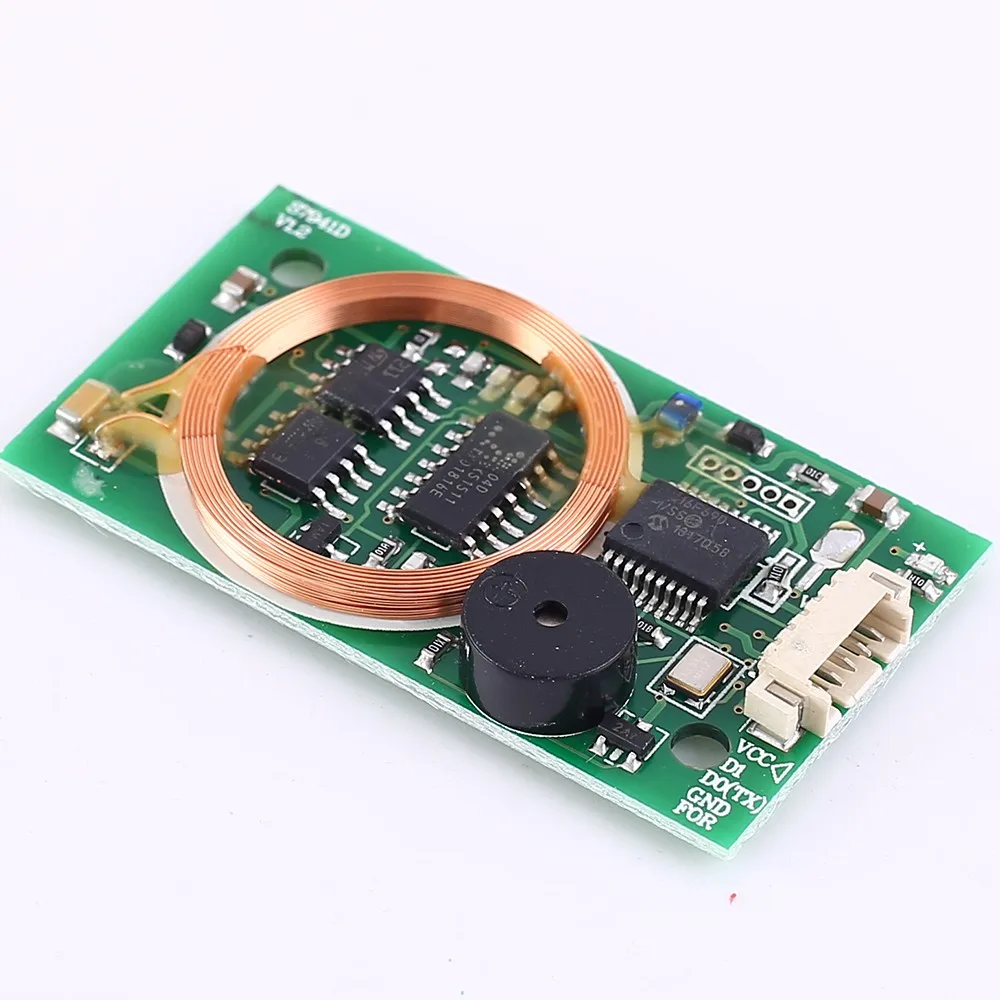

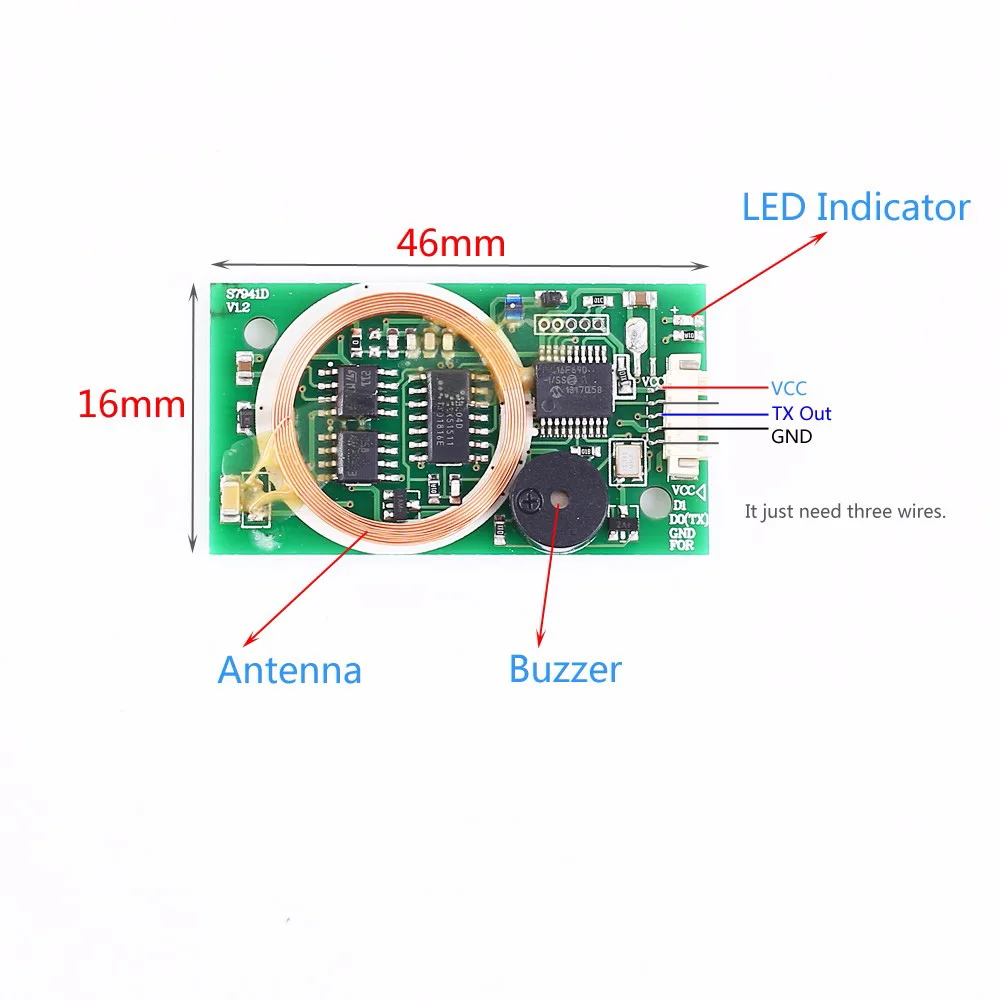

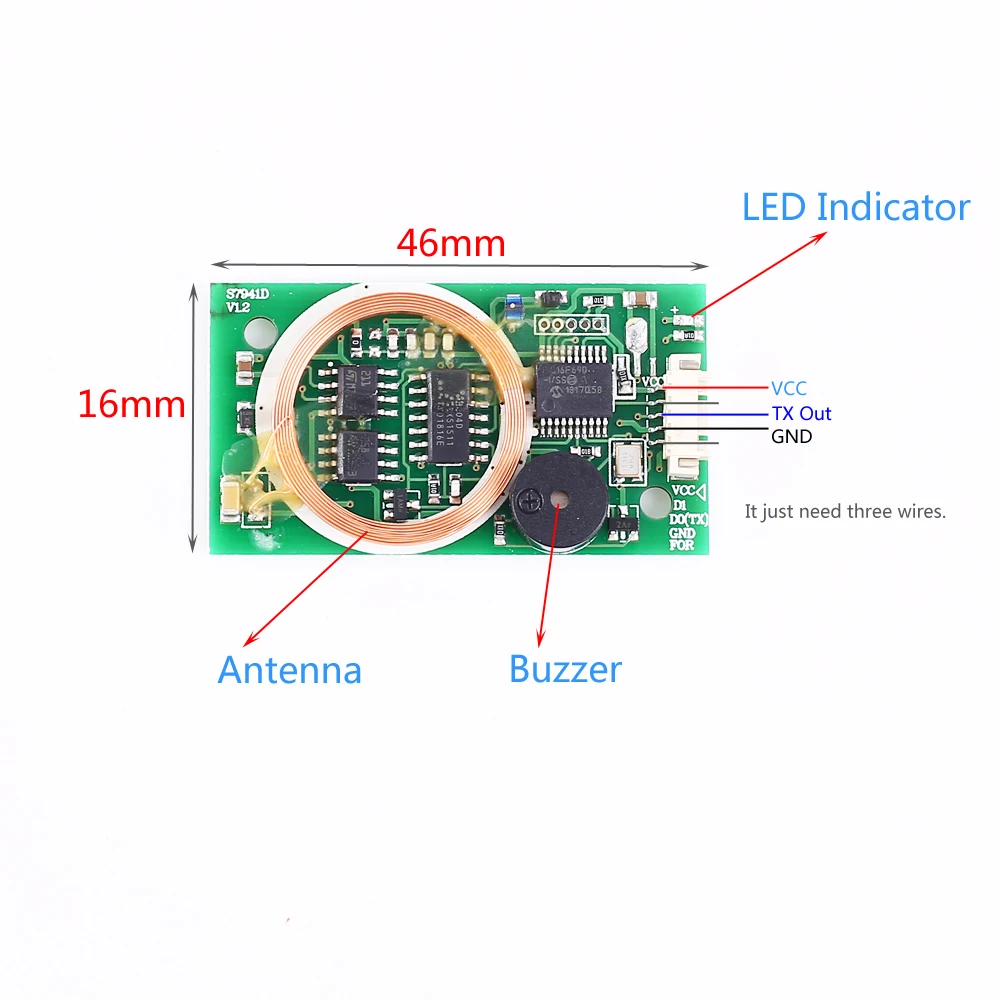

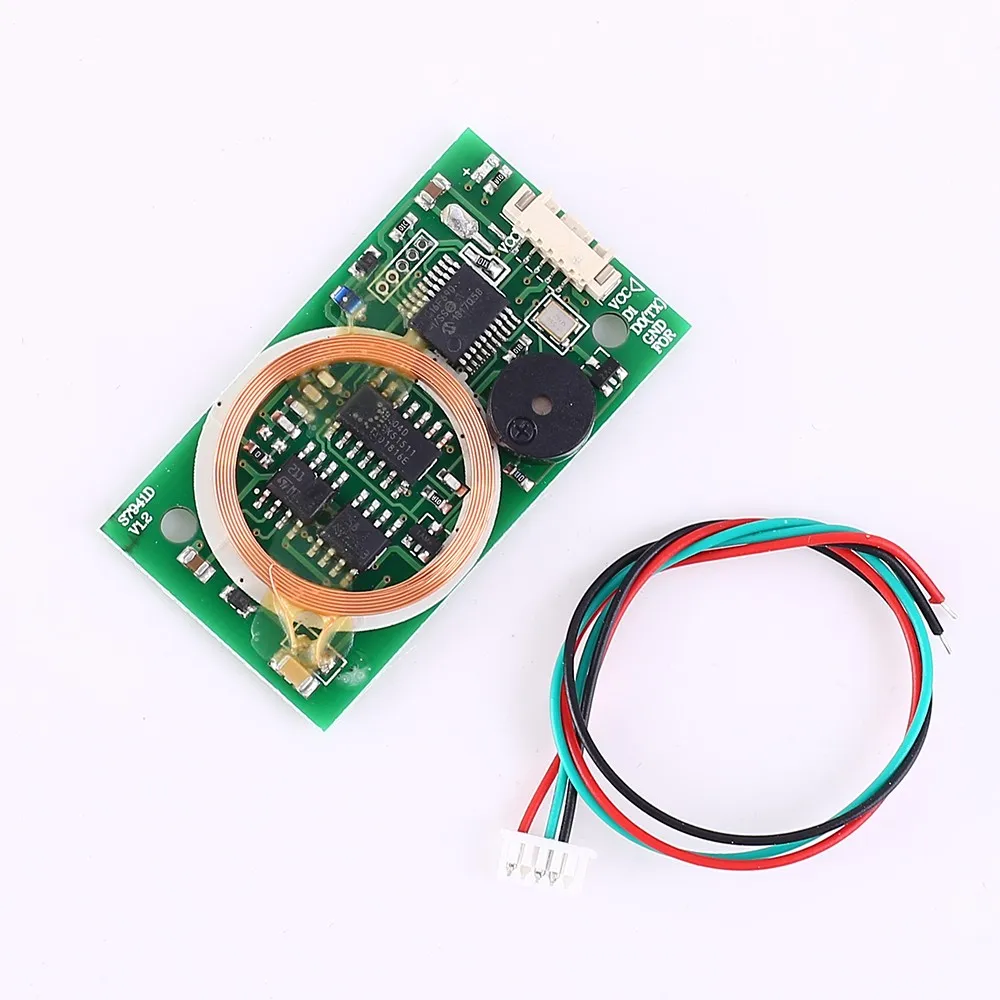

Версия 3: UART(3 контакта) встроенный зуммер ----- 5 в двухчастотный считыватель RFID беспроводной Модуль UART 13,56 МГц 125 кГц ISO14443A для IC/ID/карты

Описание: 7941D-это модуль считывателя RFID. Он интегрирует высокоэффективные радиочастотные схемы и антенны. Встроенный звуковой сигнал и светодиодный индикатор. Он может поддерживать считывание ID и IC-карты. Параметры: 1>. Название товара: 7941D RFID беспроводной модуль для чтения 2>. Рабочее напряжение: 5 В постоянного тока 3>. Рабочий ток: 40 мА 4>. Частота считывания: 125 кГц и 13,56 МГц 5>. Коммуникационный интерфейс: UART(3 контакта) 6>. Расстояние считывания: около 8 см (для карты EM4100) 7>. Расстояние считывания: около 5 см (для S50 S70,Desfire,FM1208 карты) 8>. Рабочая температура:-20 ℃ ~ 85 ℃ 9>. Рабочая влажность: 0% ~ 95% относительной влажности 10>. Размер: 46*16*6,5 мм Описание интерфейса: 1>.VCC: вход для положительного рабочего напряжения. 2>.GND: вход для отрицательного рабочего напряжения. 3>.D0: это TXD UART. Модуль просто может отправить данные. Примечание: у модуля только 3 кабеля. Он просто использует TXD UART. Введение протокола UART: 1>. Заголовок протокола: 0x02 2>. Длина данных: 0x09 3>. Тип карты: 0x01 (больше см. Тип карты) 4>. Данные карты: SN0 ~ SN3 5>. Проверка XOR: 1 байт. Результат проверки других байтов, за исключением заголовка протокола 6>. Конец данных: 0x03 Тип карты (модуль не может читать все карты): 1>.0x02:EM4100 (поддержка) 2>.0x01:1K (не поддерживает) 3>.0x03: 4K (не поддерживает) 4>.0x10:HID Карта (не поддерживает) 5>.0x11:T5567 (не поддерживает) 6>.0x20:ID-карта (не поддерживается) 7>.0x21:ISO14443B (не поддерживает) 8>.0x22:FELICA (не поддерживает) 9>.0x30:15693 бирка (не поддерживается) 10>.0x50:CPU карта (не поддерживает) 11>.0x51: информация по секторам (не поддерживается) 12>.0xFF: данные клавиатуры (не поддерживаются) Пример: Если данные приемника 02 0A 02 2E 00 B6 D7 B5 F2 03 это означает: 1>. Первый байт 0x02-это флаг запуска данных. 2>. Второй байт 0x0A-Общая длина данных. Он включает старт и конец байта. 3>. Третий байт 0x02 означает, что тип карты EM4100. 4>. 4-8-й байт (0x2E 0x00 0xB6 0xD7 0xB5)-это номер карты. 4-й байт 0x2E-это скрытый номер карты. 5>. 9-байтный 0xF2-это XOR контрольный байт. 6>. 10-й байт-это конечный флаг данных. Применение: 1>. Посещаемость 2>. Контроль доступа 3>. Промышленный контроль Примечание: 1>. Просто нужно три провода. 2>. Модуль просто может отправить данные. 3>. Пользователю необходимо написать код в соответствии с вводом протокола UART, как показано на рисунке. 4>. Пожалуйста, держите подальше от источников помех. Посылка: 1 шт. 7941D RFID беспроводной модуль для чтения 1 шт 3Pin 1,27 мм 150 мм кабель
