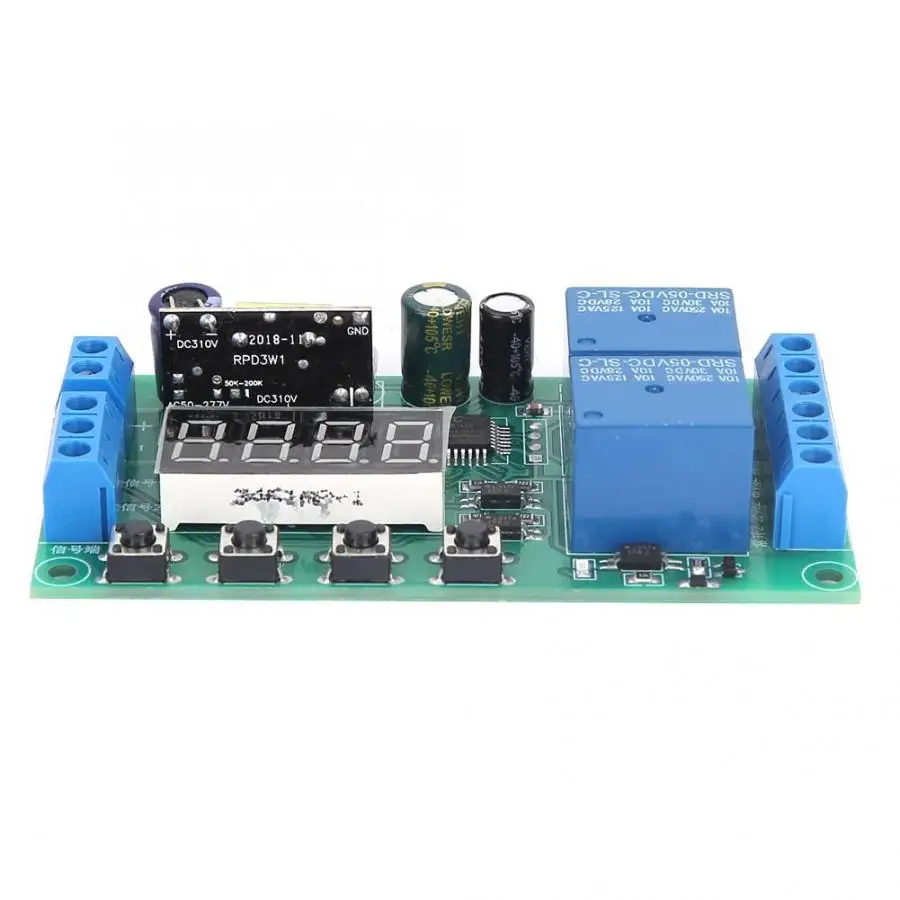

Реле времени цикла 220 В переменного тока двухканальный релейный модуль с

Реле времени цикла 220 В переменного тока двухканальный релейный модуль с

AC 220V двухканальный модуль реле задержки многофункциональный импульсный цикл запуска таймер 0,01 s-999m

Особенности:

• Это реле времени задержки имеет 32 вида широко используемых функций для удовлетворения потребностей большего количества приложений.
• Легко контролировать работу электромагнитных клапанов, насосов, двигателей, ремней ламп и другого оборудования.
• Выходная мощность: может управлять нагрузкой постоянного или переменного тока в пределах 5А.
• Время диапазон регулирования: 0,01 секунд до 999 минут может быть отрегулировано в любое удобное для Вас время.
• Высококачественные электронные компоненты, стабильная производительность.

Параметры:
Модель: YF-7
Входное напряжение: 220 В переменного тока
Диапазон времени: 0,01 s -999 минут (регулируется)

Посылка список:
1 * релейный модуль

Примечание:
Фактический цвет продукта может отличаться от фотографии из-за того, что светильник.
Возможно небольшое отклонение в измерении продукта.

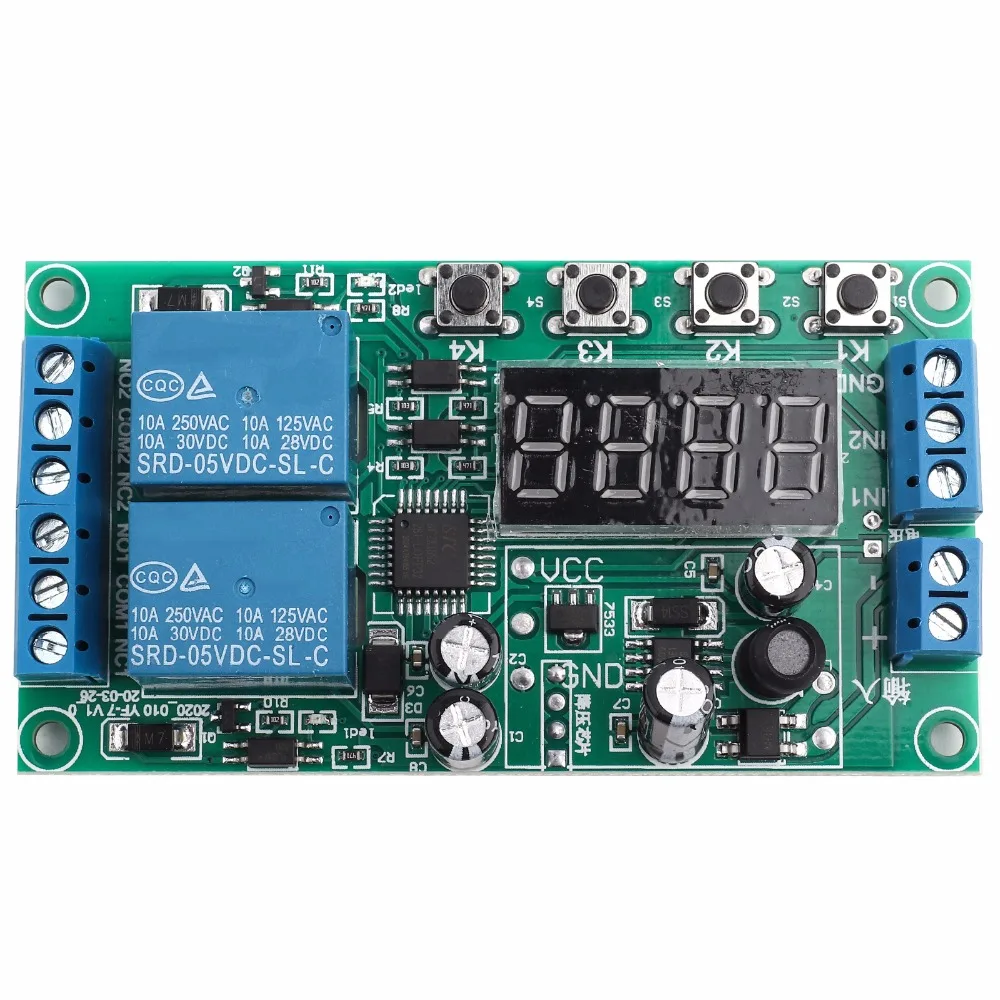

Проводка порт Описание:
Слева 1, +: входная мощность положительная
Слева 2, - : отрицательная Входная мощность
Слева 3, сигнал 1: вход положительного сигнала
Слева 4, сигнал 2: вход положительного сигнала
Левая 5, общая линия: входной сигнал отрицательный (сигнал 1 и сигнал 2 делятся отрицательным)
Справа 1, нормально закрытый 1: реле 1 нормально закрытый интерфейс, реле приостановлено до всасывания, после pull-in и короткий с COM
Справа 2, общий 1: реле 1 общий интерфейс
Справа 3, нормально открытый 1: реле 1 нормально открытый интерфейс, коротко до COM до закрытия реле, приостановлено после всасывания
Право 4, нормально закрытый 2: реле 2 нормально закрытый интерфейс, реле приостановлено до всасывания, короткое замыкание с COM после всасывания
Право 5, общий 2: реле 2 общий интерфейс
Право 6, нормально открытый 2: реле 2 нормально открытый интерфейс, короткое замыкание с COM до того, как реле вытягивается, повесить и повесить после всасывания
6: Список Функций: функция может быть произвольно установлена, чтобы купить назад, есть инструкции; Сбой питания может запоминать любые параметры набора
Все функции в P-11-P-44 следующие: сигнал 1 соответствует реле 1; Сигнал 2 соответствует реле 2;
Два канала могут срабатывать одновременно; Они независимы друг от друга; Они не влияют друг на друга; Соответствующие реле соответствующих сигнальных трубок
P-11: пробежка (передайте Сигнальное реле, сигнал исчезает и реле останавливается)
P-12: самоблокирующийся (отправьте Сигнальное реле для включения, затем дайте Сигнальное реле для остановки)
P-13: подайте сигнал, реле будет останавливаться автоматически в течение нескольких секунд; Триггер будет недействителен во время задержки.
P-14: подайте сигнал, реле будет останавливаться автоматически в течение нескольких секунд; Триггер повторного времени во время задержки.
P-15: подайте сигнал, реле будет останавливаться автоматически в течение нескольких секунд; Триггер наложенного времени во время задержки.
P-16: подача сигнала, реле будет останавливаться автоматически в течение нескольких секунд; Сброс триггера во время задержки
P-17: подайте сигнал, реле закрыто, входной сигнал отключен, мощность отключается через несколько секунд, и сигнал снова выводится во время задержки.
P-18: после включения питания, реле будет немедленно тянуть, после задержки секунды, питание будет выключено;
P-21: подайте сигнал, после задержки секунд, реле тянет
P-22: сигнал, через более чем несколько секунд, реле тянет, сигнал исчезает, реле останавливается.
P-23: после того, как сигнал исчезнет более чем на несколько секунд, реле тянет, сигнал исчезает, и реле останавливается.
P-24: есть сигнал. Через несколько секунд реле закрыто. Когда сигнал исчезает более чем на несколько секунд, реле останавливается.
P-25: есть сигнал через более чем секунды, реле закрыто, и после того, как сигнал превышает секунды, реле останавливается.
P-26: есть сигнал. Реле останавливается через несколько секунд всасывания. Сигнал исчезает, и реле останавливается снова в течение нескольких секунд.
P-27: сигнал импульса обнаружен, реле останавливается; Если нет импульсного сигнала, реле задерживается в течение нескольких секунд; (сигнал непрерывный или сигнал исчезает, как без импульсного сигнала)
P-28: после включения питания, после задержки секунд, реле включается до тех пор, пока питание не выключено.
P-31: после включения реле закрывается в течение нескольких секунд, отключено в течение B секунд, бесконечная петля;
P-32: сигнал, старт P-31 бесконечная петля; Сигнал исчезает, прерывается петля
P-33: дать сигнал, начать P-31 бесконечную петлю; Дать другой сигнал, чтобы завершить цикл
P-34: после включения питания, после задержки секунд, реле тянет и закрывается через B секунды.
P-35: есть сигнал. После задержки секунд, реле тянет и закрывается через B секунды.
P-36: есть сигнал. После более чем секунд, реле тянет, B останавливается через B секунды, сигнал исчезает, и время очищается.
P-37: есть сигнал, реле будет останавливаться автоматически в течение нескольких секунд, а затем останавливаться в течение 24 секунд. Триггер сигнала недействителен во время A + B.
P-38: есть сигнал, реле будет останавливаться автоматически в течение нескольких секунд, останавливаться и повторно в течение B секунд, а затем автоматически закрываться в течение нескольких секунд.
P-41: нет сигнала; Сигнал исчезает; Реле работает после задержки времени.
P-42: сигнал исчезает, после задержки времени, реле работает; Конец работы B время
P-43: сигнал исчезает. По истечении времени реле работает; Время работы B заканчивается.
P-44: после того, как сигнал будет отправлен более чем один раз, реле закрыто в течение B секунд.
P-45: после включения питания реле 1 работает в течение нескольких секунд после отключения; Реле 2 работает в течение B секунд.
P-46: сигнал 1, реле 1 работает после отключения секунд; Реле 2 работает в течение 2 секунд для отключения
P-47: после применения сигнала 1, реле 1 работает в течение нескольких секунд; Реле 2 начинает работать; Через 2 секунды реле 1 и 2 одновременно отключены.
P-48: после включения питания реле 1 работает в течение нескольких секунд после отключения; Останавливается в течение B секунд; Реле 2 работает в течение C секунд и останавливается в течение D секунд;

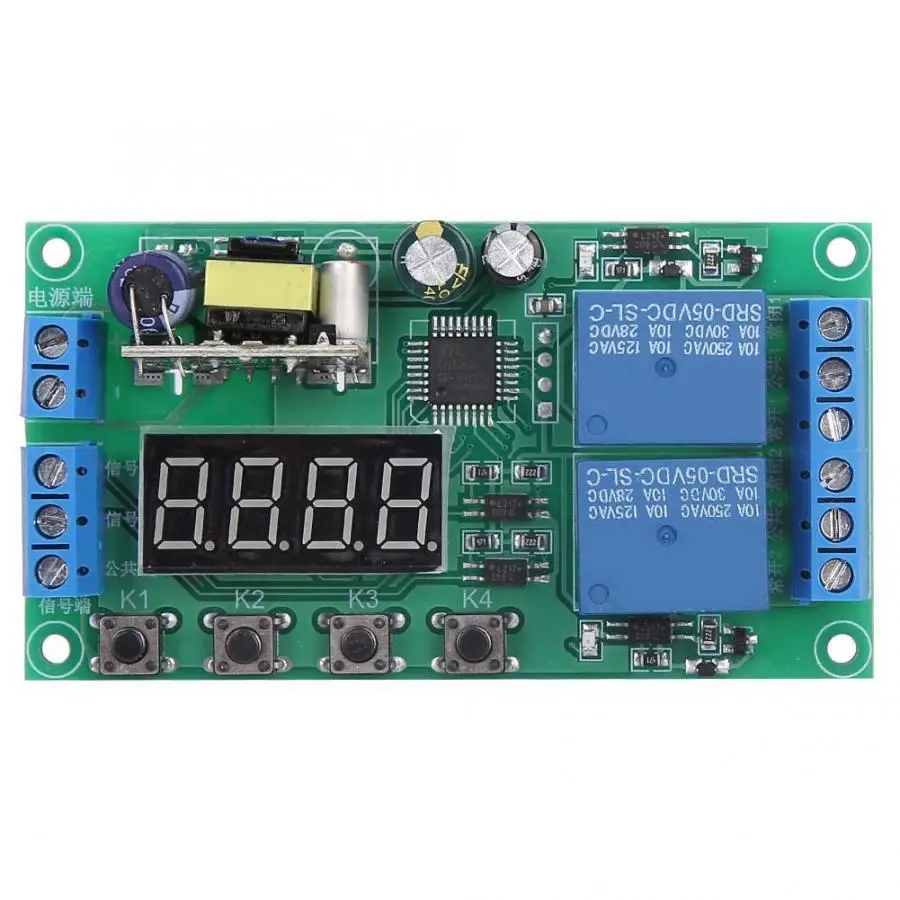

7: описание настройки кнопки: включение на дисплее «_» означает вход в режим ожидания;
Нажмите первый K1, (это занимает более 1 секунды, чтобы быть эффективным, чтобы предотвратить ложное срабатывание) Дисплей: P -11: K2 регулирует основной режим, функция регулировки K3K4
Нажмите второй K1, экран отображает: A00x: K2 и K3 Отрегулируйте первый раз A, K4 Отрегулируйте десятичную точку (единица времени)
Нажмите 3-й K1, на дисплее экрана: b00x: K2 и K3 Отрегулируйте второй раз B, K4 регулирует десятичную точку (единица времени)
Нажмите 4-й K1, на дисплее экрана: C00x: K2 и K3 Отрегулируйте второй раз B, K4 регулирует десятичную точку (единица времени)
Нажмите 5-й K1, на дисплее экрана: d00x: K2 и K3 Отрегулируйте второй раз B, K4 регулирует десятичную точку (единица времени)
Нажатие K6 в течение 6-го времени, «_» означает, что настройка завершена и входит в режим ожидания.
Нажмите K4 в режиме ожидания, чтобы постоянно выключить/включить дисплей и переключить режим низкой мощности.
