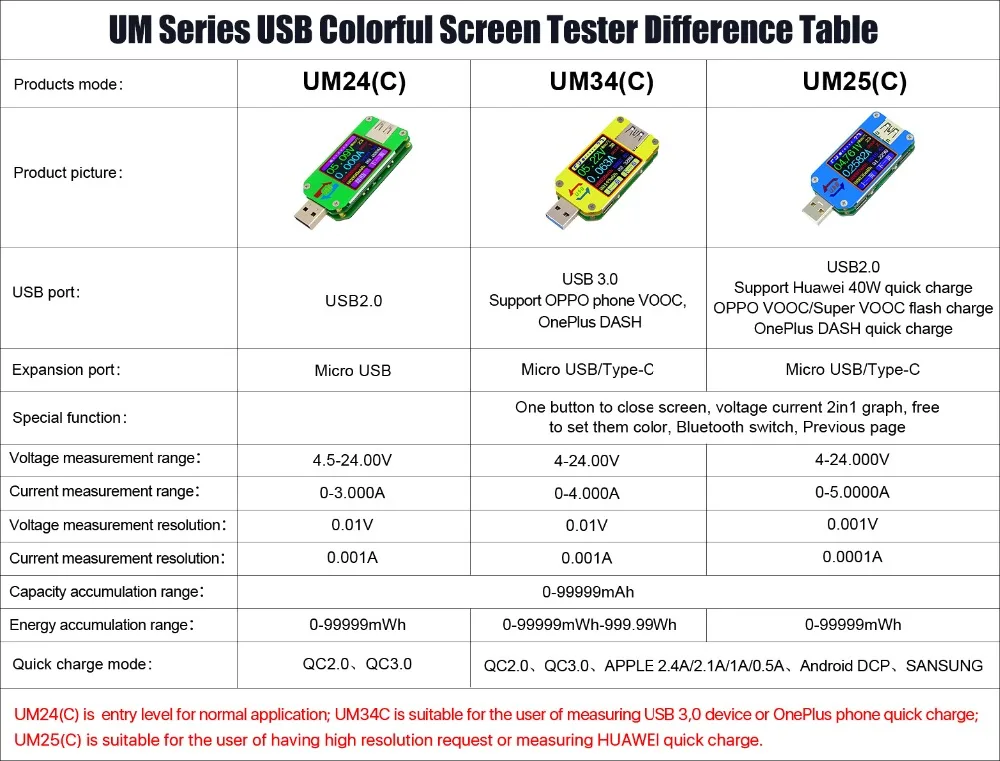

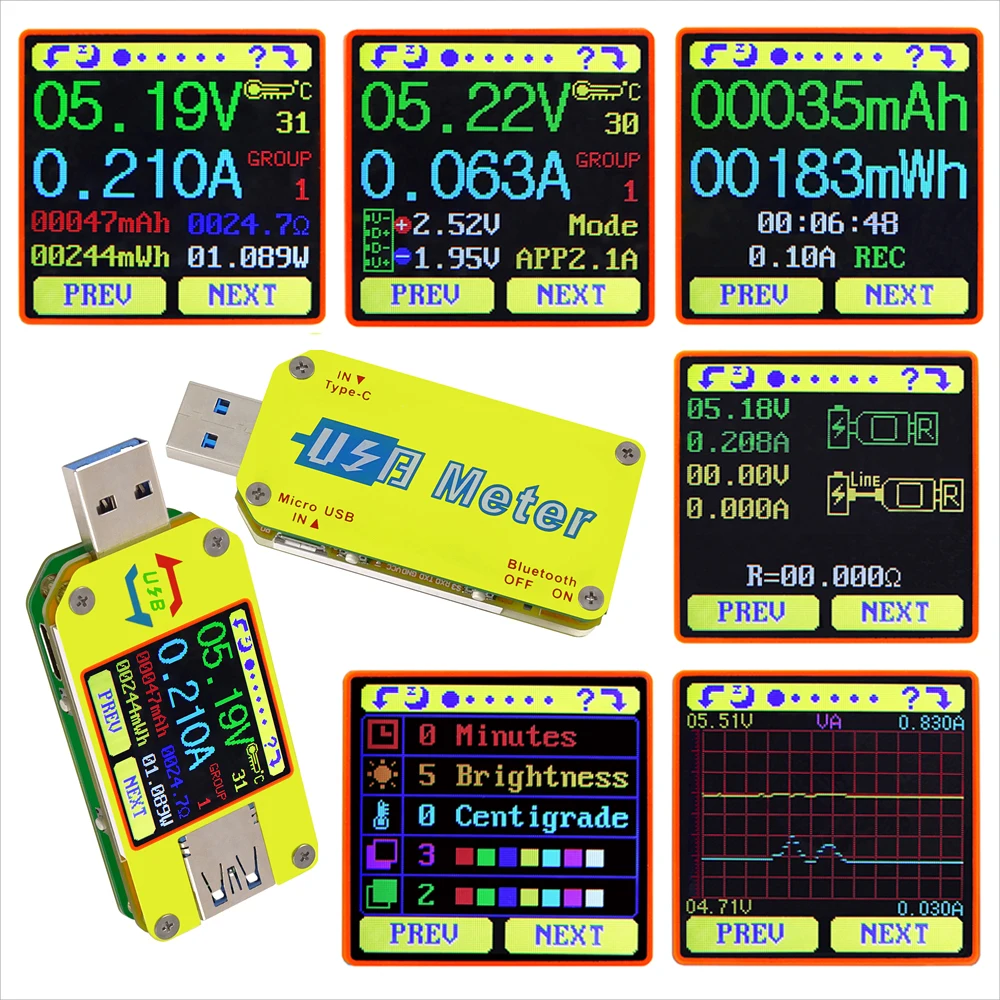

AT34 UM34/UM34C UM24/UM24C UM25/UM25C цветной ЖК-дисплей USB тестер напряжения измеритель тока

AT34UM34/UM34C UM24/UM24C UM25/UM25C цветной ЖК-дисплей USB тестер напряжения измеритель тока ВольтметрUsb-тестер

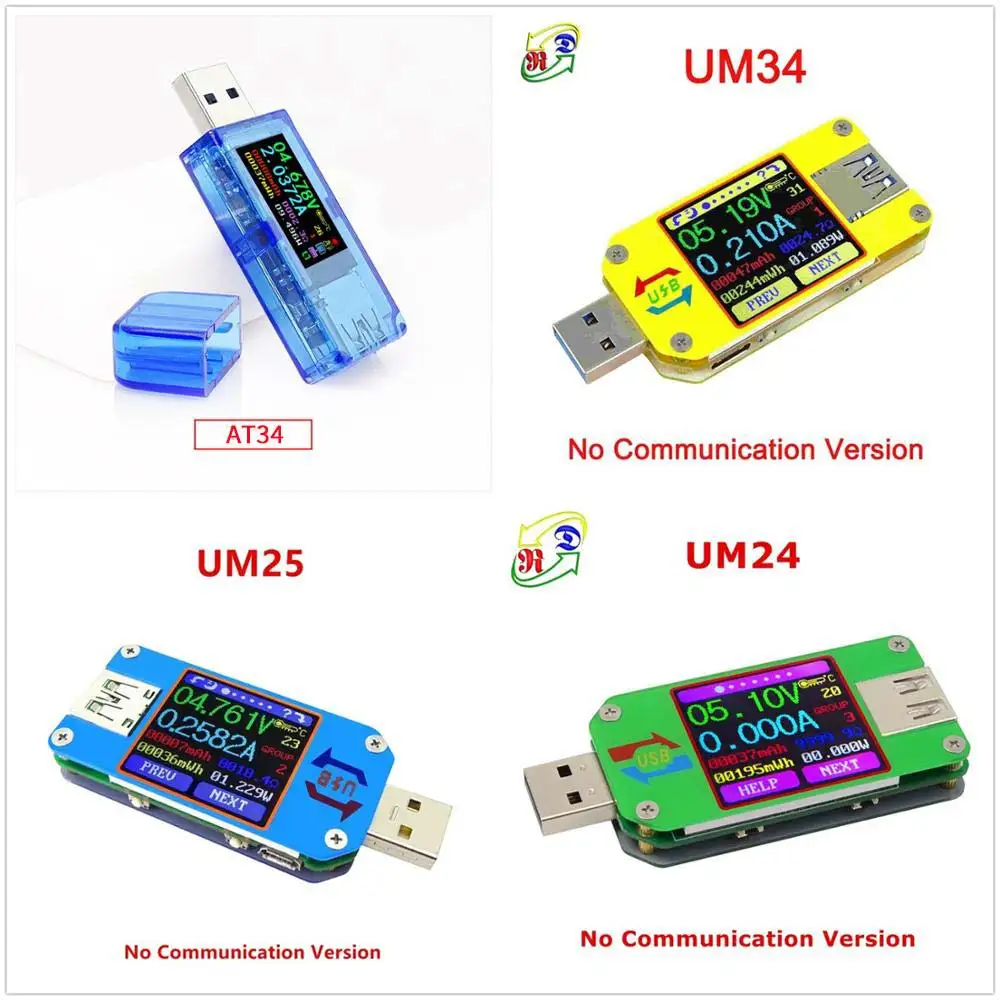

Посылка 1 включает в себя: 1 шт. AT34 USB тестер напряжения

Посылка 2 включает в себя: 1 шт. UM34 USB тестер напряжения

Посылка 3 включает в себя: 1 шт. UM34C USB тестер напряжения

Посылка 4 включает в себя: 1 шт. UM25 USB тестер напряжения

Посылка 5 включает в себя: 1 шт. UM25C USB тестер напряжения

Посылка 6 включает в себя: 1 шт. UM24 USB тестер напряжения

Посылка 7 включает в себя: 1 шт. UM24C USB тестер напряжения

Посылка 8 включает: 1 шт. AT35 USB тестер напряжения

Ниже приводится описание AT34 UM34/UM34C UM25/UM25C UM24/UM24C. Пожалуйста, прочитайте в заказе

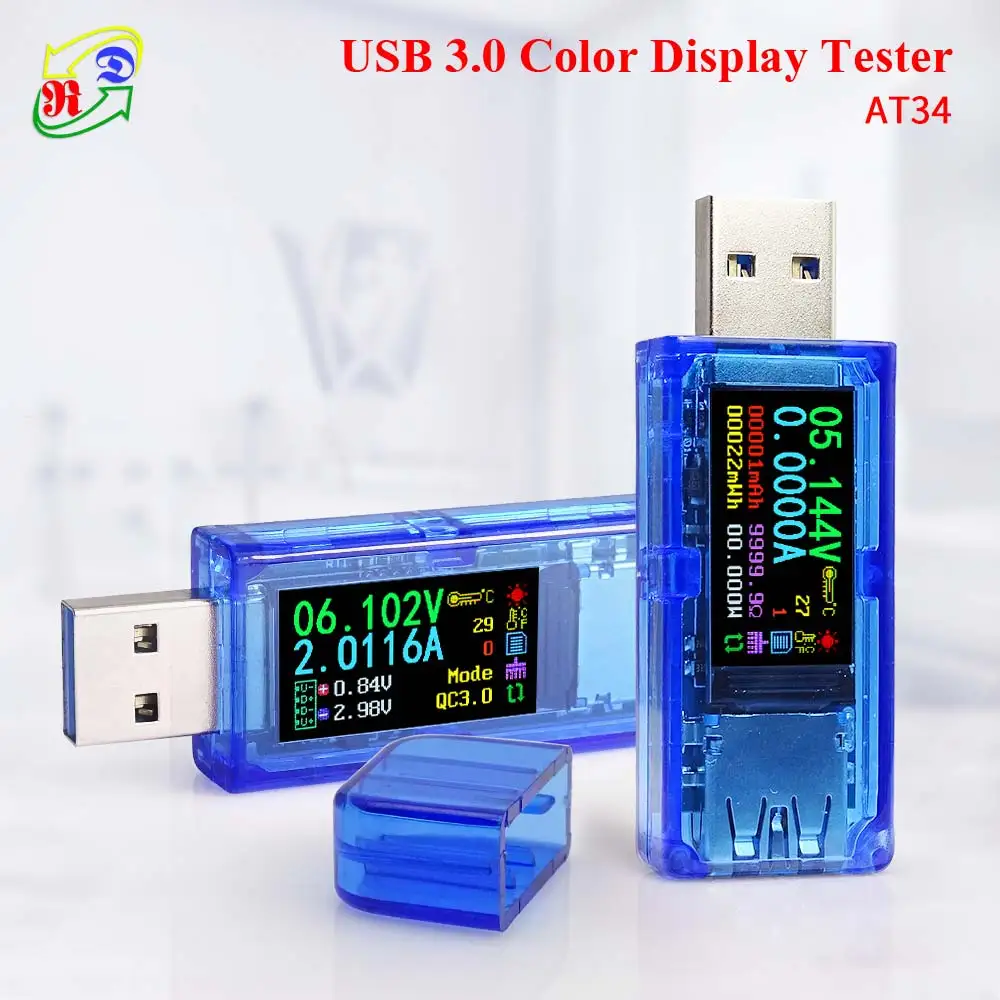

Полноцветный ЖК-дисплей USB 3,0

-Модель:AT34

Технические параметры:

Примечание:

1. Руководство пользователя:Http://www.mediafire.com/folder/77ueo252py4vc/AT34

2.Описание видео://www.youtube.com/watch?v=nkL_pofkd10

Введение функции:

Функциональный интерфейс:

Измерительный основной интерфейс распознавания быстрой зарядки

Кнопка инструкции:

Кнопка расположена на задней части тестера. Есть 2 вида работы, длительное нажатие и короткое нажатие. Короткое нажатие для реализации переключения между основным интерфейсом измерения и интерфейсом быстрого распознавания заряда. Длительное нажатие для реализации переключателя настройки системы.

Введение функции значка

1: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы открыть или закрыть экран

2: Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения блока температуры.

3: Нажмите и удерживайте кнопку, чтобы выбрать этот значок для переключения группы данных

4: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, чтобы очистить группу данных.

5: Нажмите и удерживайте кнопку, чтобы выбрать этот значок, поверните экран

Инструкция по эксплуатации:

После включения питания, приветственный интерфейс будет отображаться во-первых, затем будет показан основной интерфейс измерения.

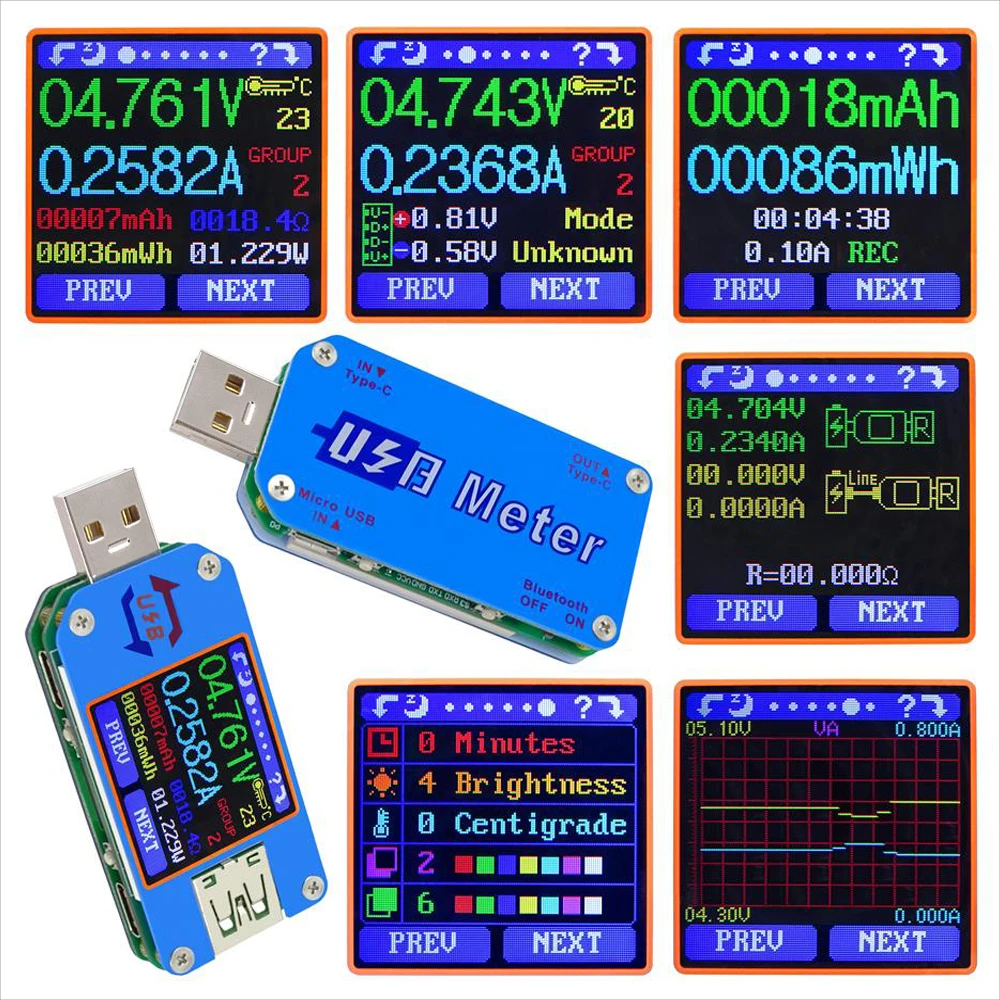

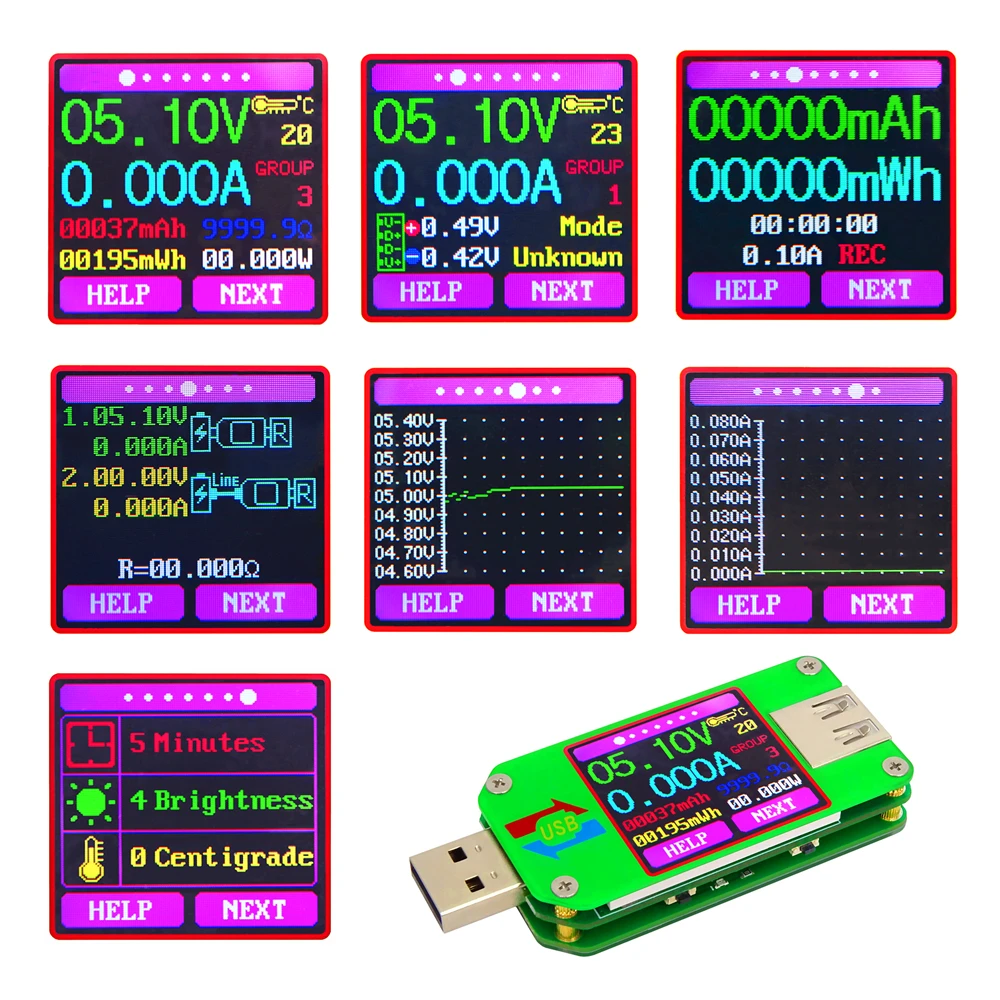

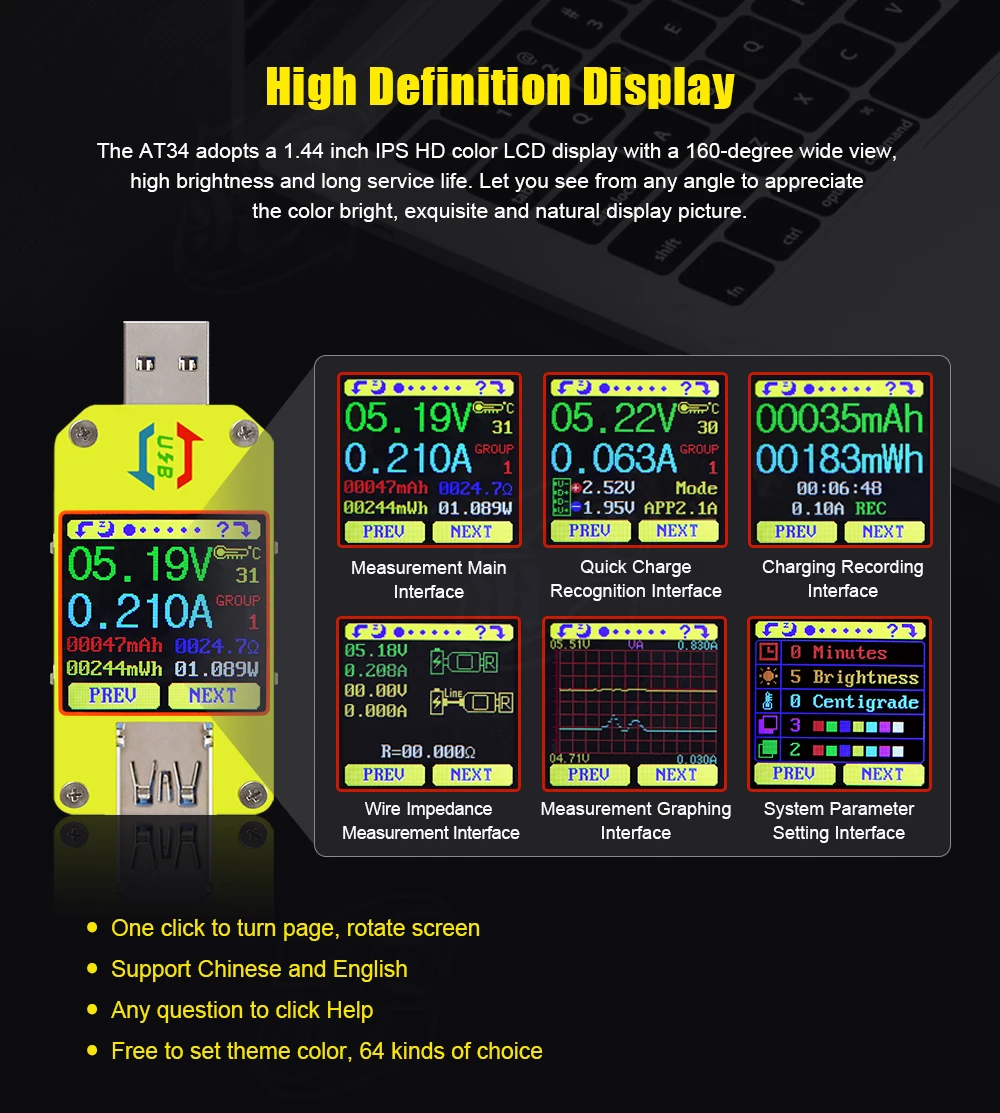

Интерфейс 1: основной интерфейс измерения.

6: измерение напряжения

7: Измерение тока

8: накопленная Емкость

9: накопленная энергия

10: измерение температуры

11: количество используемой группы данных

12: эквивалентное сопротивление нагрузки

13: Измерение мощности

Нажмите кнопку на задней панели, чтобы переключиться на интерфейс быстрого распознавания заряда

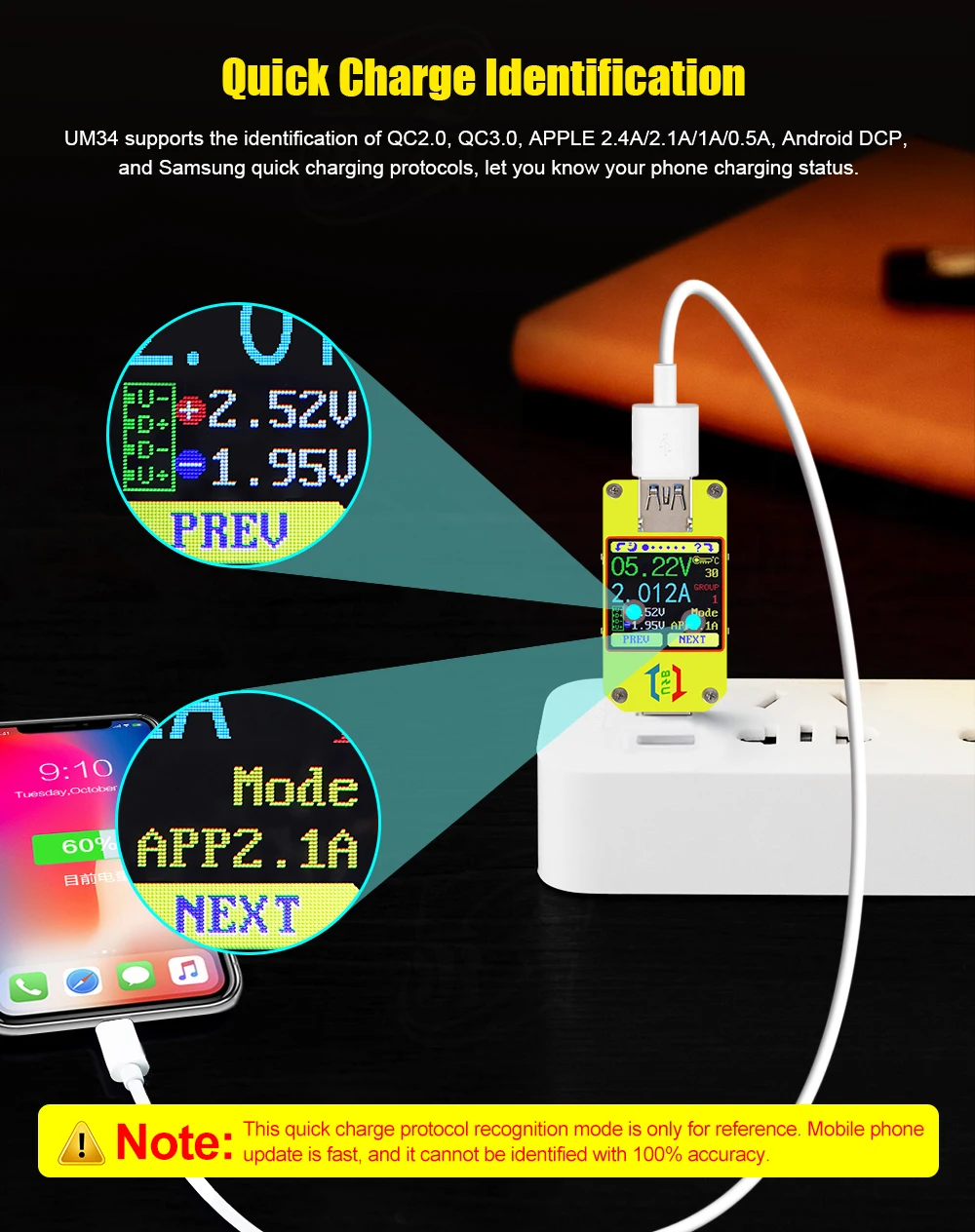

Интерфейс 2: интерфейс распознавания быстрой зарядки:

14:D +: (DP) уровень положительного сигнала.

15:D-: (DM), уровень отрицательного сигнала данных.

16: режим отображения

D + и D-данные только для справки, не очень точность. Устройство автоматически определяет устройство с поддерживаемым режимом быстрой зарядки. В это время устройство поддерживает QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG.(Примечание:Эта модель распознавания соглашения о быстрой зарядке предназначена только для справки, потому что сотовый телефон быстро обновляется, это не может быть абсолютно точной идентификации)

Настройка параметров:

При любом интерфейсе 2 интерфейсов нажмите и удерживайте кнопку для реализации набора данных. Удерживайте кнопку более 0.5s, соответствующий значок будет выбран и отображен (фон значка станет черным и синим), затем перейдите через опции выключения экрана, единицы отображения температуры, переключатель группы данных, группа данных четкое ноль и Вращение экрана. Остановитесь на функции, которую вы хотите установить, а затем утеряйте кнопку

Нажмите и удерживайте кнопку, соответствующий1.Значок будет выбран и отображен, затем потеряет кнопку, экран будет выключен, затем нажмите кнопку или включите снова, дисплей снова будет светильник

Нажмите и удерживайте кнопку, соответствующий2.Значок будет выбран и отображен, а затем потеряет кнопку, блок температуры будет переключен. Градусный Цельсия-это Единица температуры по умолчанию

Нажмите и удерживайте кнопку, соответствующий3.Значок будет выбран и отображен, затем потеряет кнопку, группа данных будет переключена. Этот тестер может предоставить 2 группы для хранения и проверки, 0 и 1 группу данных. Когда набор данных равен 0 группе, емкость тока будет храниться после выключения питания. При включении питания в следующий раз на дисплее будут мигать сохраненные mAh и mWh. Когда новая мА · ч до 1 мА · ч, сохраненные мА · ч и МВтч будут покрыты, и значения начнутся. Когда набор данных входит в группу 1, емкость тока будет храниться после выключения питания. И Сохраненная емкость будет накапливаться после включения питания.

Нажмите и удерживайте кнопку, соответствующий4.Значок будет выбран и отображен, затем потеряет кнопку, данные текущей группы данных будут нулевыми.

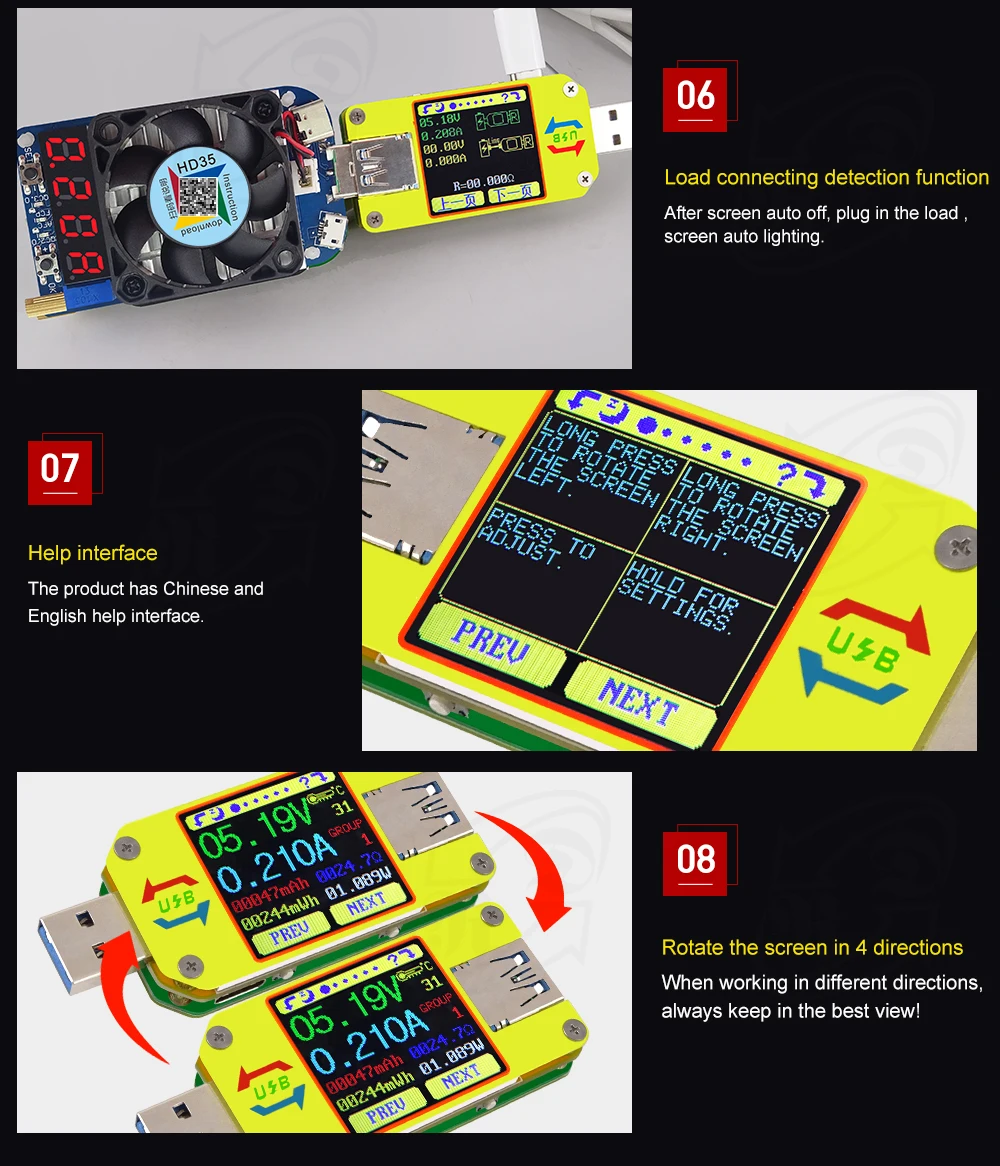

Нажмите и удерживайте кнопку, соответствующий5Значок будет выбран и отображен, затем потеряет кнопку, экран будет поворачиваться на 180 градусов и сохранен автоматически, что удобно для последующего использования

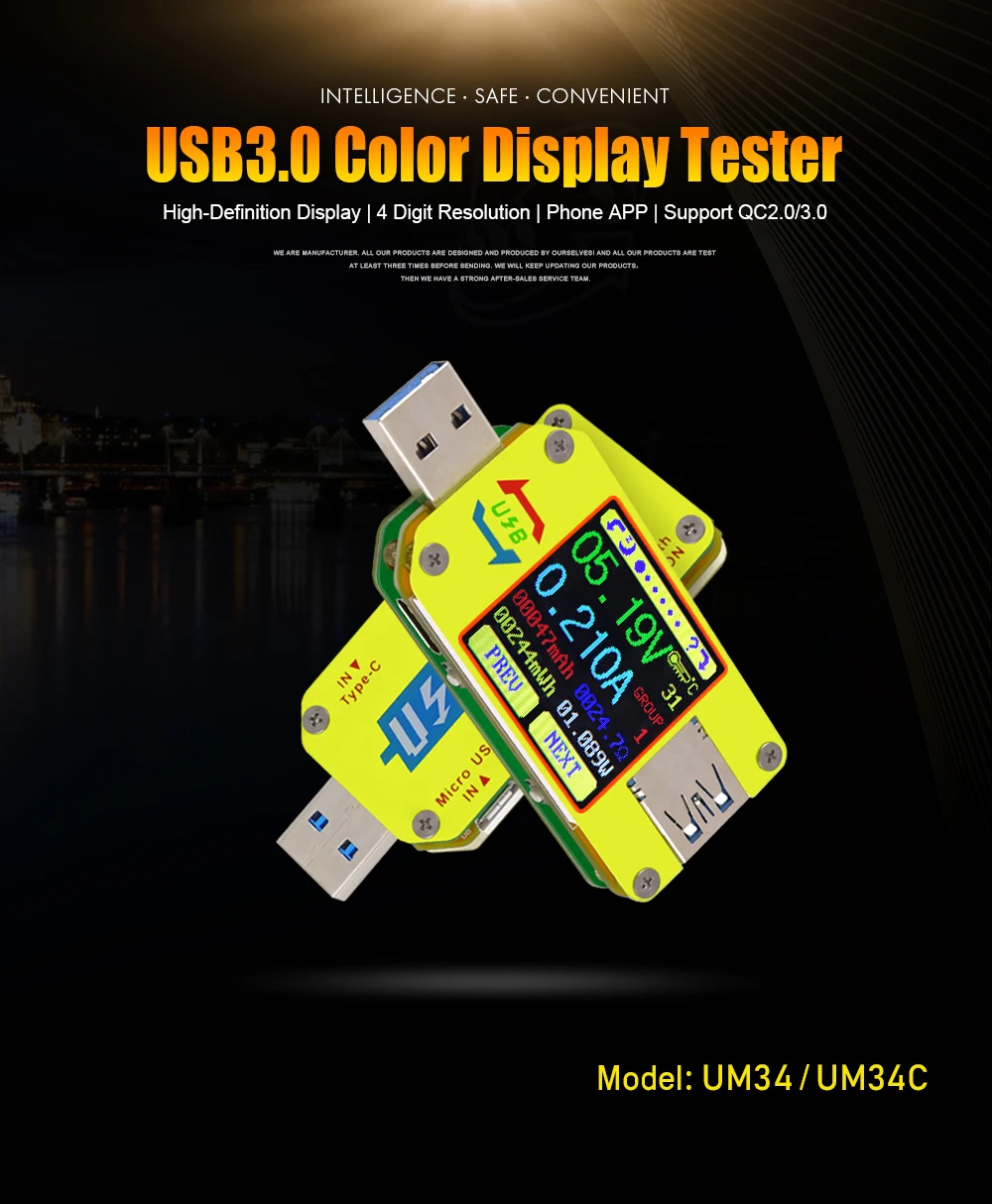

USB 2,0 полноцветный ЖК-дисплей тестер

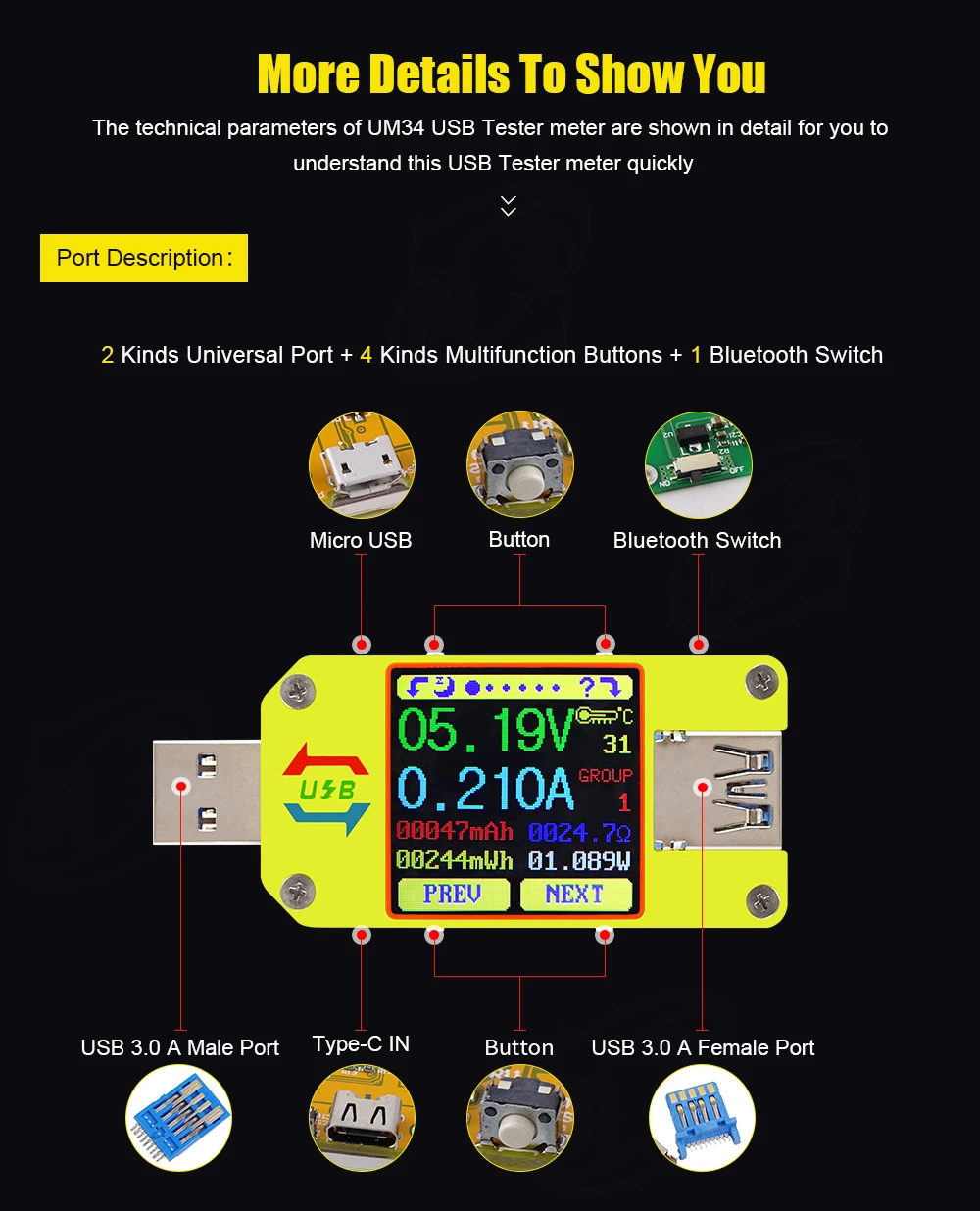

-Модель:UM34/UM34C

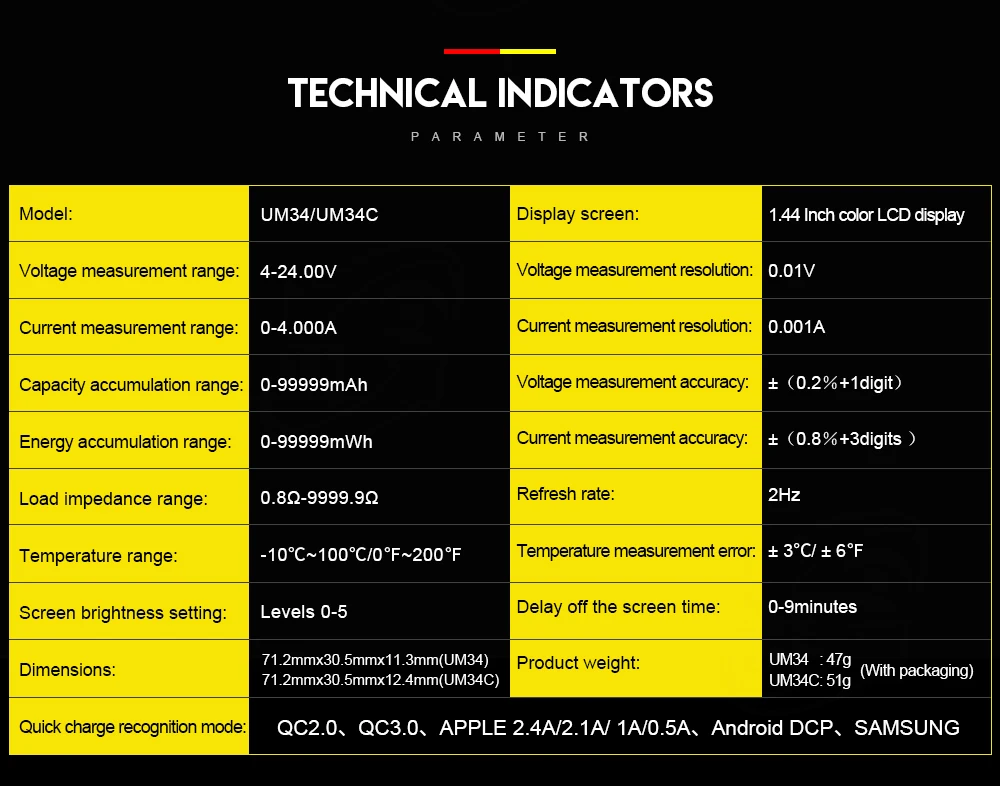

Технические параметры:

Модель продукта: UM34/UM34C Экран дисплея: 1,44 дюймовый цветной ЖК-дисплей

Напряжение Диапазон измерения: от 4-24,000 V Напряжение Дискретность: 0,01 V

Диапазон измерения тока: 0-5.0000A разрешение измерения тока: 0.001A

Накопление емкости: 0-99999 мАч точность измерения напряжения: ±(0.2% + 1 цифра)

Диапазон скакумуляции энергии: 0-999,99wh точность измерения тока: ±(0.8% + 3 знака)

Диапазон сопротивления нагрузки: 0.8Ω-9999.9Ω диапазон измерения времени: 0-99h59min59s

Диапазон температур:-10 ℃ ~ 100 ℃/0 ℉ ~ 200 error погрешность измерения температуры: ± 3 ℃/± 6 ℉

Настройка яркости экрана: 0-5 уровней автоматическое выключение экрана: 0-9 минут

Диапазон отображения напряжения: 0-24,00 в Диапазон отображения тока:-4.000A

Частота обновления: 2 Гц режим распознавания быстрой зарядки: QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG

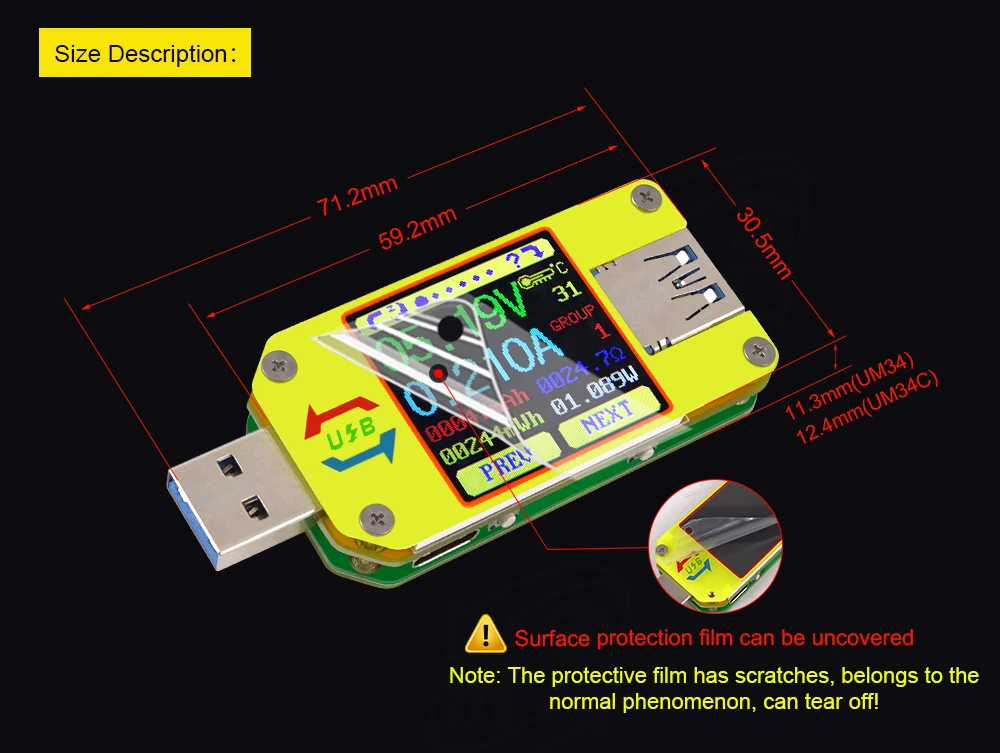

Размер продукта: 71,2 мм x 30,5 мм x 12,4 мм (UM34C)/71,2 мм x 30,5 мм x 11,3 мм (UM34)

Способ загрузки файла:

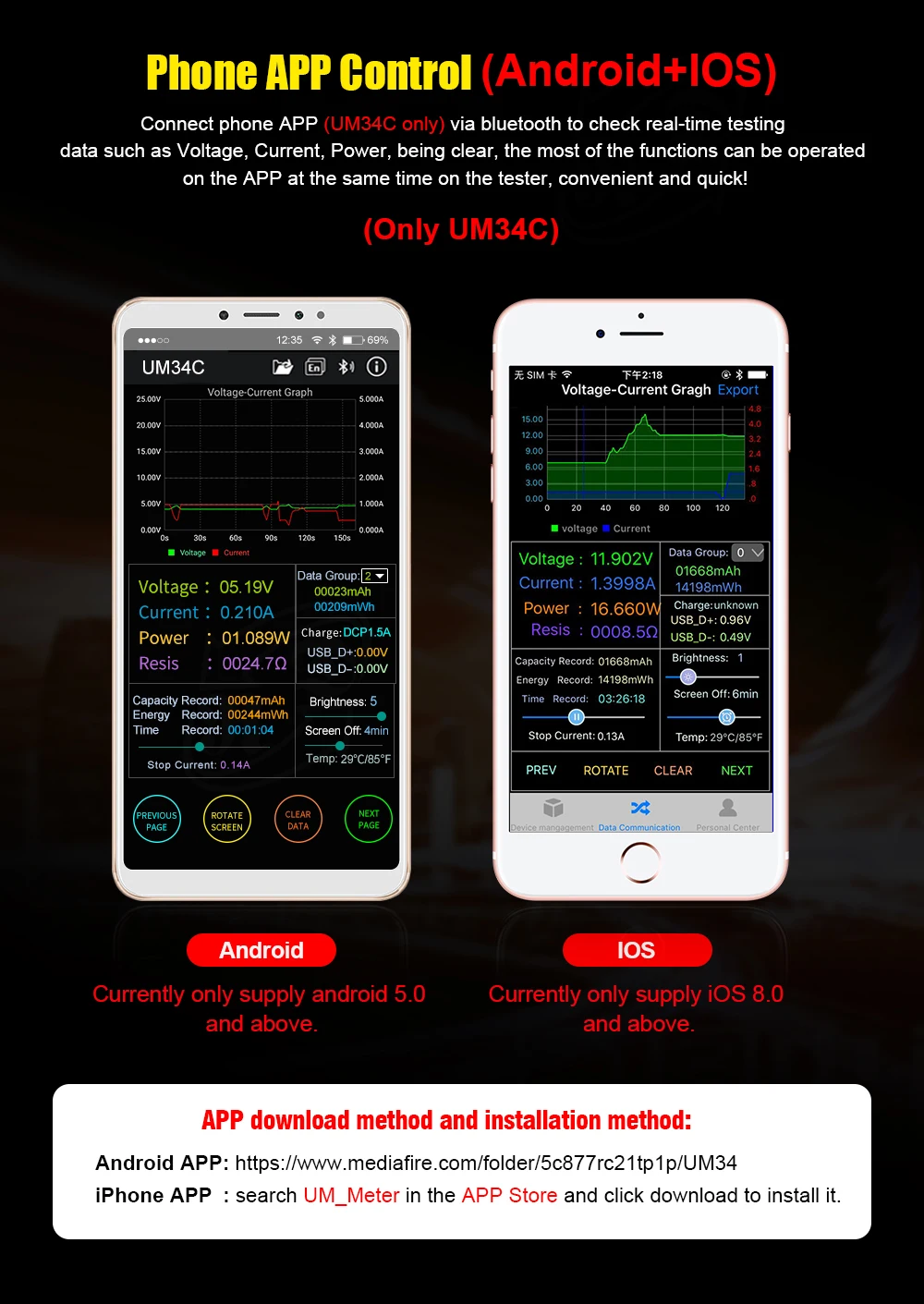

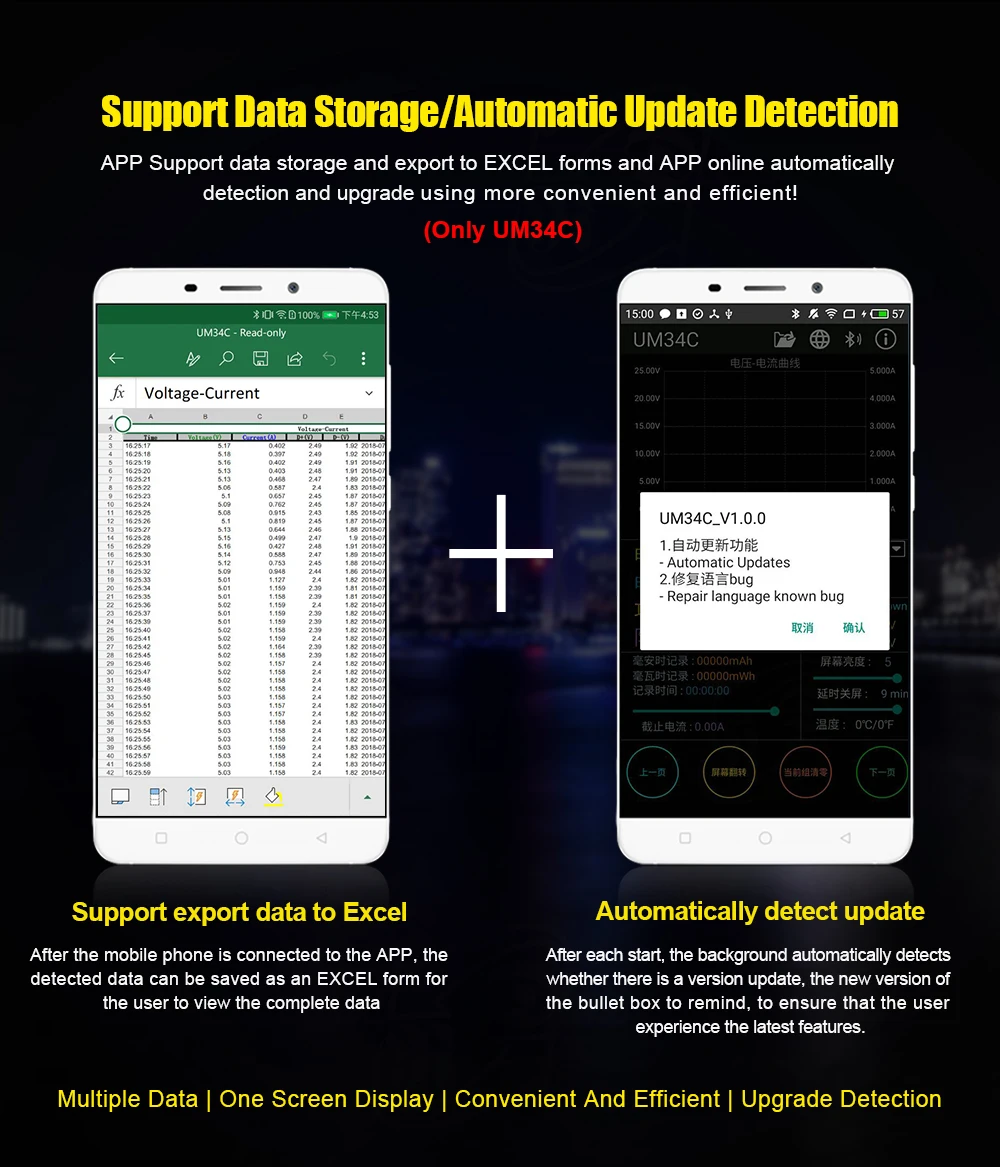

1. Руководство пользователя и приложение для Android Ссылка для скачивания:Http://www.mediafire.com/folder/5c877rc21tp1p/UM34

2,Приложение IOS:ПоискМкм метрНа iphone APP store для загрузки

3.Приложение для Android:ПоискМкм метрAtGoogle playДля понижения нагрузки

Примечание:

1,Порт UM34C Type-c предназначен только для измерения кабеля type-c, не поддерживает все быстрое зарядное устройство Typ-c и зарядное устройство PD; И не имеет триггера для type-c. (Потому что есть только один порт type-c, а не type-c; Для UM25C он может поддерживать быстрый заряд type-c, но не триггер.)

2. UM34-это не версия связи, не поддерживает какие-либо контакты для ПК и телефона в любом случае. UM34C является совместимой версией по Bluetooth.И у UM34C нет программного обеспечения для ПК, есть только приложение для android.(Некоторые брендовые телефоны android system bПодходит для пользовательской системы, наше приложение не совместимо, например, xiao mi, Nokia и другие бренды, поэтому, пожалуйста, загрузите и протестируйте перед покупкой,Осторожно покупайте).

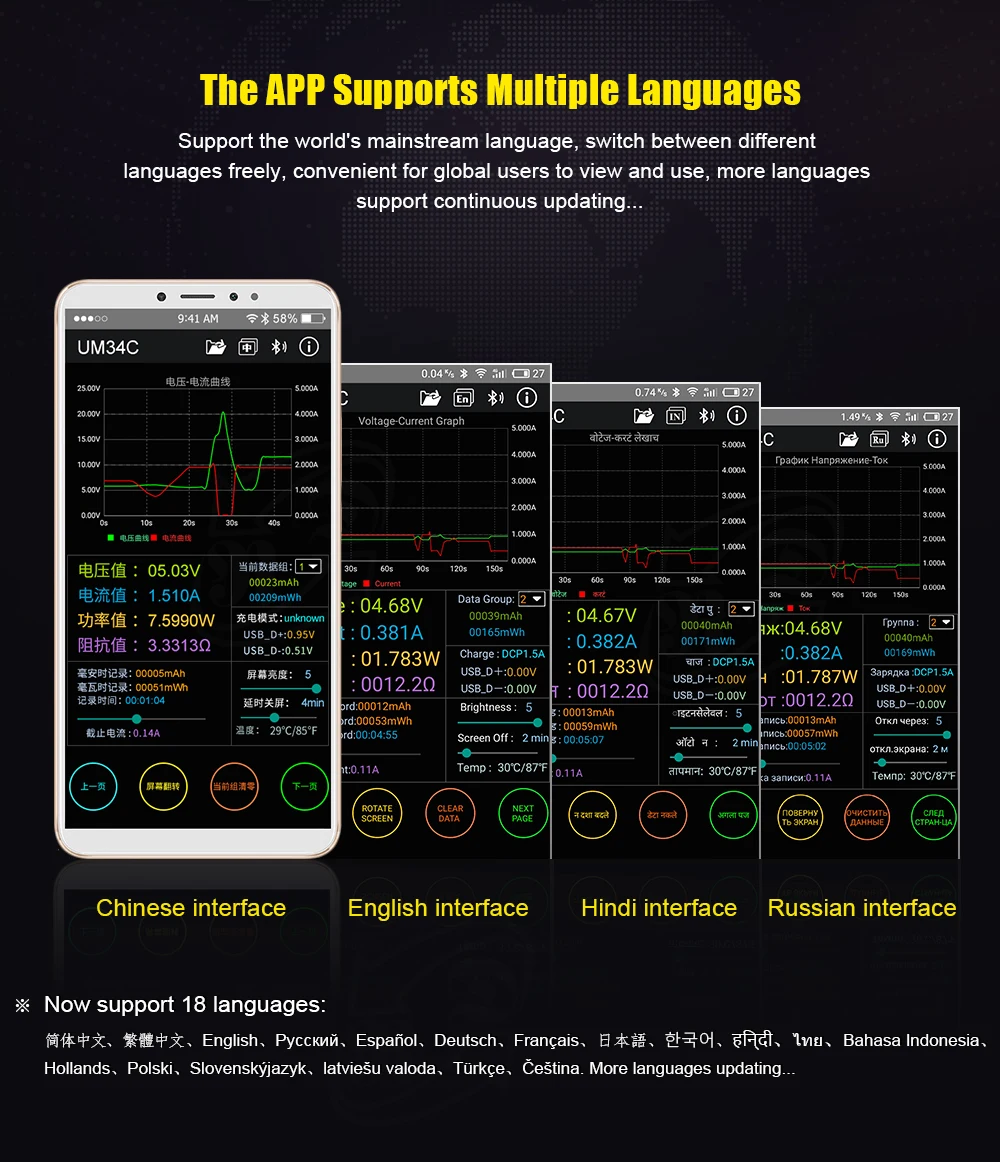

3.Приложение для телефона (Android 5,0 и выше, IOS 8 и выше. Поддержка 18 языков, китайский, английский и русский ....)

4.Есть некоторые проблемы с несовместимостью между некоторыми телефонами android и нашей платой bluetooth, пожалуйста, приобретайте внимательно, например, Samsung NOTE8 / S8

5, для Android и IOS APP:

A: Приложение поддерживает только android 5,0 и выше, IOS 8 и выше.

B: Позволяет приложению делать в фоновом режиме, не очищать.

C:Разрешить самостоятельный запуск приложения.

D:Позвольте приложению оставаться после блокировки экрана, не быть очищенным.

E,Порт Type-c предназначен только для измерения кабеля type-c, не поддерживает все устройства быстрой зарядки Typ-c и зарядного устройства PD, а не триггера. (Потому что есть только один порт type-c, для UM25C, он может поддерживать быструю зарядку type-c, но не триггер.)

6.Описание видео://www.youtube.com/watch?v=zZCPJQrqKPU

Видео для тестирования клиентов: //www.youtube.com/watch?v=Ns5Jw7O77Mc

Управление приложением IOS://www.youtube.com/watch?v=K_IpRdneCwY&feature=youtu.be

A://www.youtube.com/watch?v=rNDMIFiWq64

5. Описание видео:
Тест приложения и другие функции Введение: //youtu.be/8uaKiSw0774

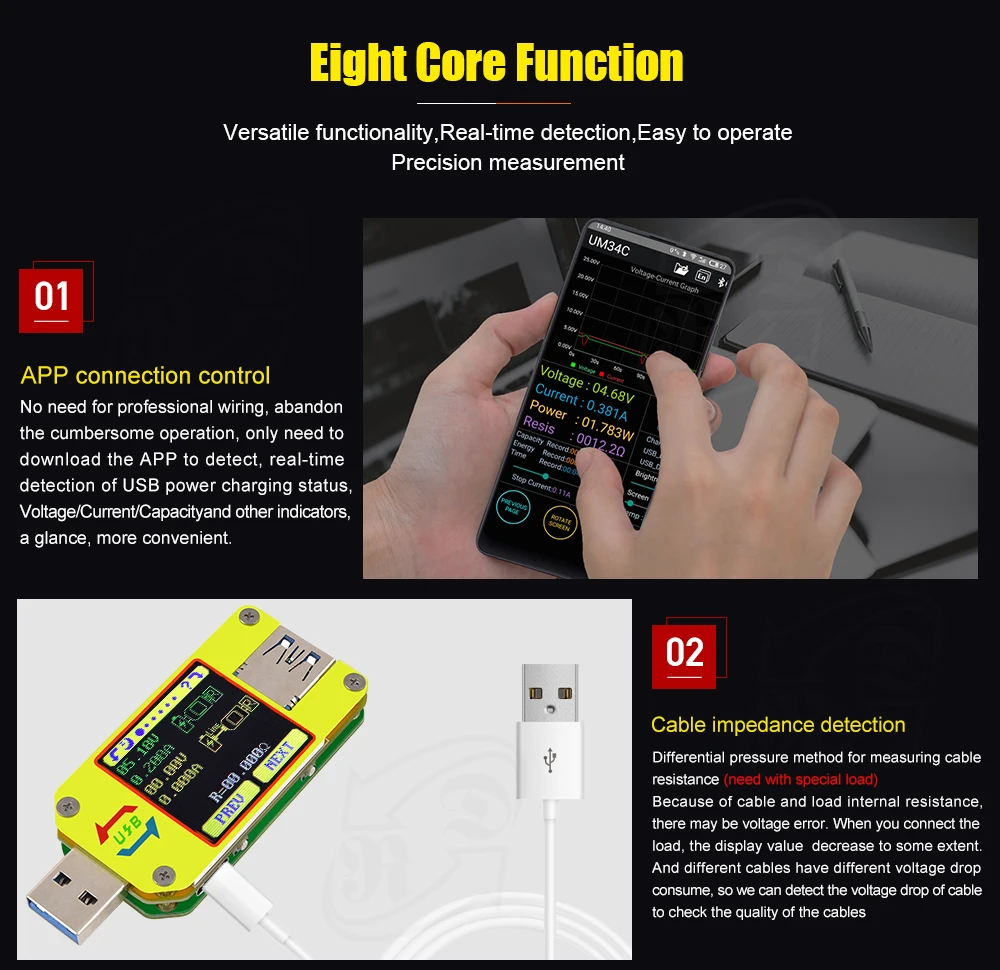

Видео измерения сопротивления кабеля:
//www.youtube.com/watch?v=-kNJVNPbGvc&t=30s
//youtu.be/nIZSb0DJExc
//www.youtube.com/watch?v=NqQWMXVAE48
