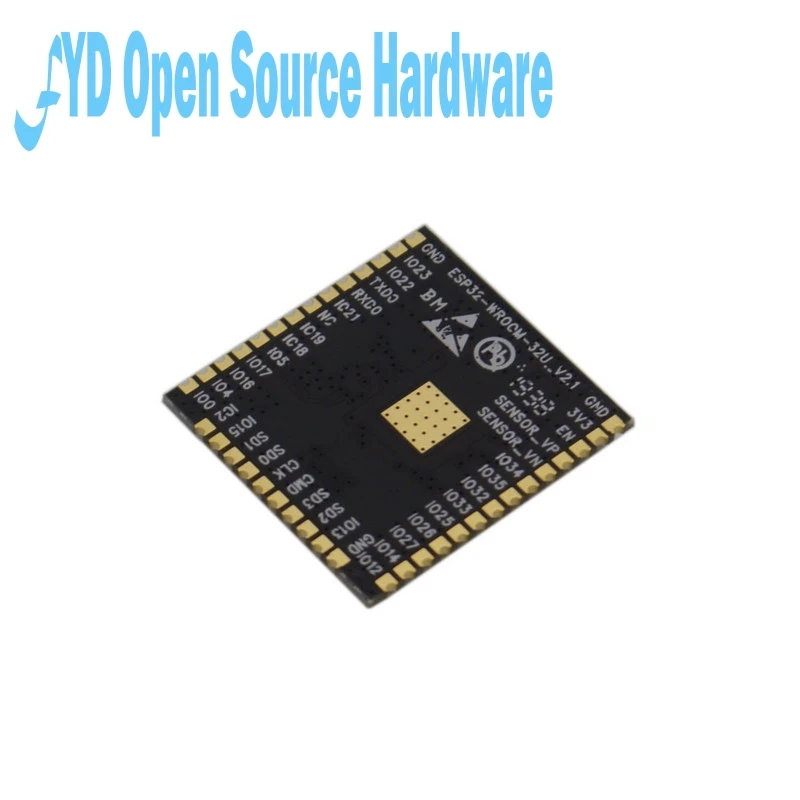

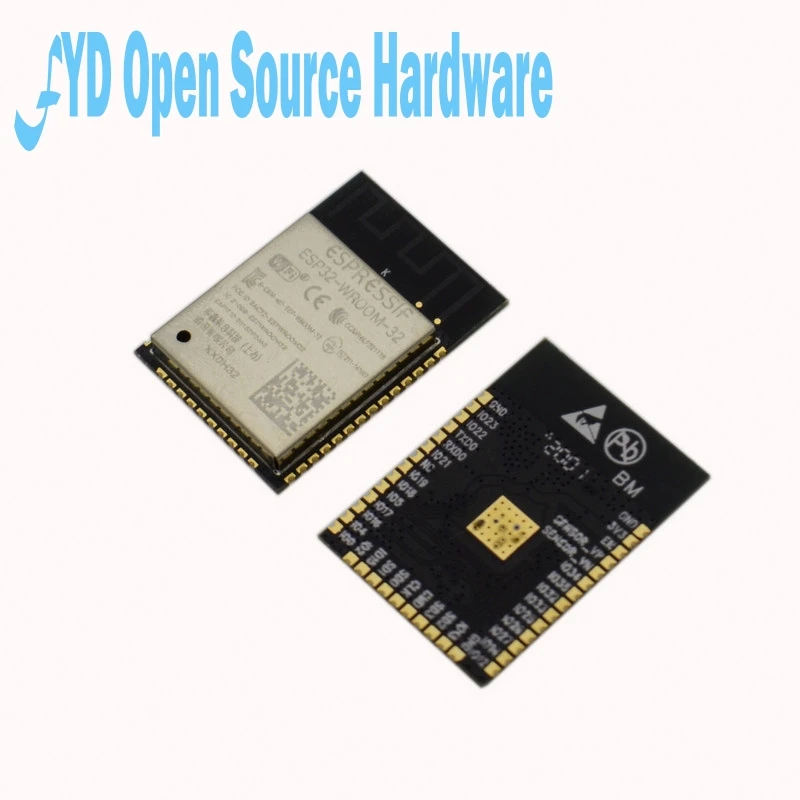

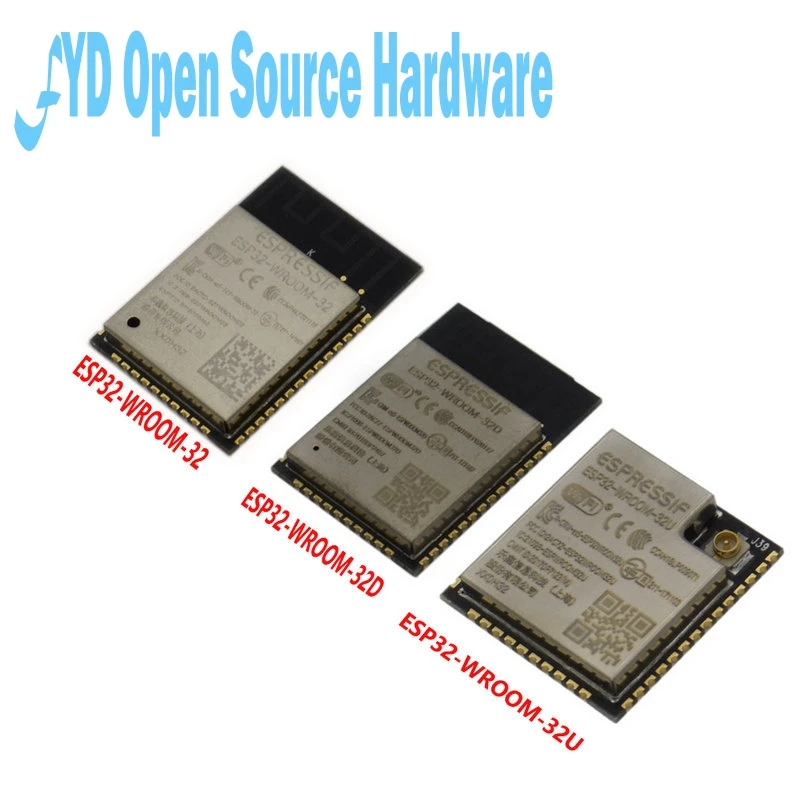

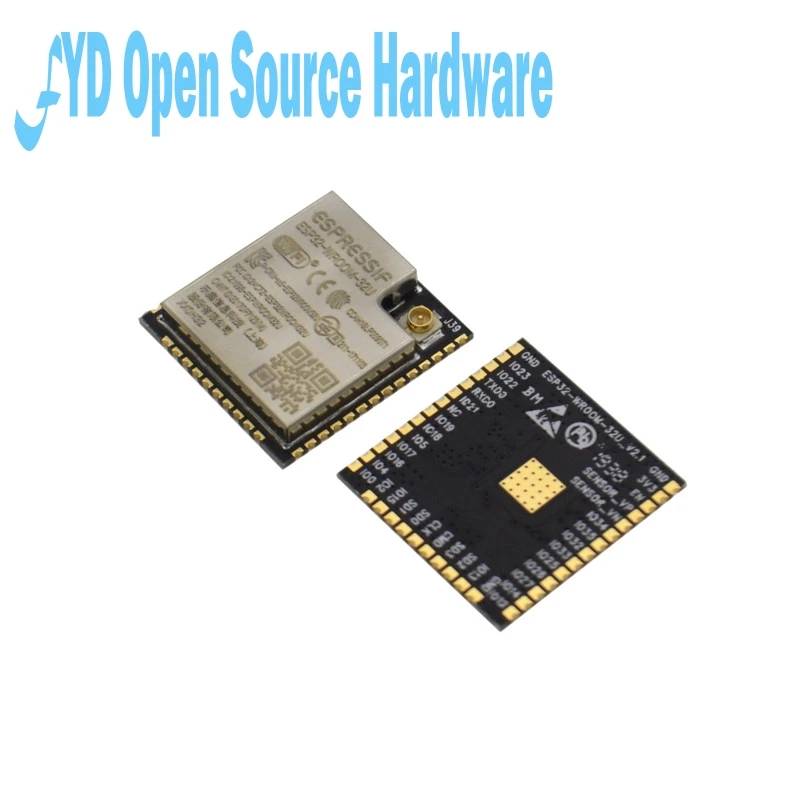

ESP WROOM 32 WiFi + модуль Bluetooth ESP32 32D U|Интегральные схемы| |

ESP WROOM 32 WiFi + модуль Bluetooth ESP32 32D U|Интегральные схемы| |

ESP32-WROOM-32 схема функционального блока

ESP32-WROOM-32-это Wi-Fi и система Bluetooth на чипе (SoC) с ведущей в отрасли производительностью RF, низким энергопотреблением и высокой интеграцией. ESP32-WROOM-32 интегрирует Полные функции передачи/приема RF, включая антенные переключатели, радиочастотные баллоны, усилители мощности, усилители с низким уровнем шума, фильтры, модули управления питанием и передовые схемы самокалибровки. Схема самокалибровки реализует динамическую автоматическую настройку для устранения дефектов внешней схемы. ESP32-WROOM-32 оснащен двумя 32-битными процессорами LX6 с тактовой скоростью до 240 МГц и 7-ступенчатой архитектурой трубопровода. ESP32-WROOM-32 также интегрирует богатый аналоговый датчик и цифровой интерфейс.

Ультра-низкомощная РЧ-архитектура ESP32-WROOM-32 и запатентованная энергосберегающая технология продлевают срок службы батареи в реальных приложениях.

ESP32-WROOM-32 полностью совместим со стандартами Wi-Fi 802.11b/g/n/e/i и Bluetooth 4,2, интегрирует Wi-Fi/Bluetooth/BLE радио и технологию низкой мощности и поддерживает открытую операционную систему RTOS в реальном времени. Интегрированный кэш настройки в ESP32-WROOM-32 помогает повысить производительность системы и оптимизировать системную память. Гибкая архитектура разделения RAM/ROM позволяет пользователям настроить, чтобы удовлетворить конкретные требования и использование

ESP32-WROOM-32 можно использовать в качестве самостоятельного приложения или в качестве раба для главного MCU. В качестве раба ESP32-WROOM-32 обеспечивает Wi-Fi и Bluetooth через интерфейс SPI/SDIO или I2C/UART.

2. Особенности продукта
2,1 WiFi.1WiFi
• 802,11 b/g/n/e/i
• 802,11 н (2,4 ГГц) со скоростью до 150 Мбит/с
• 802,11 e: механизм QoS для беспроводной мультимедийной технологии
• WMM-PS, UAPSD
• Технология агрегации кадров A-MPDU и A-MSDU
• Ответ блока
• Фрагментация и реорганизация
• Автоматический мониторинг/сканирование маяка
• 802,11 i функции безопасности: предварительная аутентификация и TSN
• Поддержка шифрования WPA/WPA2/WPA2-Enterprise/WPS
• Режим Infrastructure BSS Station/режим SoftAP
• Wi-Fi Direct (P2P), обнаружение P2P, режим P2P GO и управление питанием P2P
• Совместимость и сертификация UMA
• Разнообразие и выбор антенны

2,2 Bluetooth 2 Bluetooth
• Полный Стандарт Bluetooth v4.2, включая традиционные Bluetooth (BR/EDR) и Bluetooth с низкой энергией (BLE)
• Поддерживает стандартный класс-1, класс-2 и класс-3 без внешнего усилителя мощности
• Улучшенная точность управления питанием
• Выходная мощность до + 10 дБм
• Приемник NZIF имеет чувствительность приема BLE-98dBm
• Адаптивная частота (AFH)
• Стандартный HCI на основе SDIO/SPI/UART интерфейса
• Высокая скорость UARTHCI до 4 Мбит/с
• Поддержка контроллера bt4.2и стека протоколов хоста
• Протокол обнаружения службы (SDP)
• Универсальное приложение доступа (зазор)
• Протокол управления безопасностью (SMP)
• Bluetooth с низкой мощностью
• ATT/GATT
• HID
• Поддержка всех приложений на базе GATT Bluetooth с низким энергопотреблением
• SPP-Like низкомощный протокол передачи данных Bluetooth
• BLEBeacon
• A2DP/AVRCP/SPP, HSP/HFP, RFCOMM
• Алгоритмы аудио кодека CVSD и SBC
• Bluetooth piconet (Piconet) и Scatternet (Scatternet)

2,3 ЦП и память
• Двухъядерный процессор Xtensa® 32-разрядный LX6 до 600 DMIPS
• 448 Кбайт ROM
• 520 Кбайт SRAM
• 16 Кбайт SRAM в RTC
• QSPI может подключать до 4 вспышек/SRAMs, каждый с флэш-Максом 16 мегабайт
• Напряжение источника питания: от 2,2 В до 3,6 В

2,4 часы и таймер
• Встроенный осциллятор 8 МГц с автоматической калибровкой
• Встроенный RC осциллятор для самостоятельной калибровки
• Поддержка внешнего кристаллического осциллятора 2-40 МГц
• Поддержка внешнего кристалла 32 кГц для RTC, самокалибровка
• 2 группы таймеров, каждая из которых состоит из 2 64-битных таймеров общего назначения и 1 основной системы watchdog
• Таймер RTC с малой точностью
• Watchdog RTC

2,5 периферийных интерфейса

• 12-битный SAR ADC с до 18 каналами
• 2 8-битных преобразователя D/A
• 10 сенсорных датчиков
• Датчик температуры
• 4 SPI
• 2 I2S
• 2 I2C
• 3 UARTs
• 1 хост SD/eMMC/SDIO
• 1 Slave SDIO/SPI
• Интерфейс Ethernet MAC с выделенным DMA, поддерживает IEEE 1588
• CAN 2,0
• IR (TX/RX)
• ШИМ двигателя
• Светодиодный ШИМ, до 16 каналов
• Датчик Холла
• Предусилитель сверхнизкой мощности

2,6 механизм безопасности 6

• Поддерживает все функции безопасности IEEE 802,11, включая WFA, WPA/WPA2 и WAPI
• Безопасный запуск
• Шифрование вспышки

• 1024 бит OTP, до 768 бит доступны для пользователей
• Аппаратный ускоритель шифрования:

-AES
-HASH (SHA-2) Библиотека
-RSA
-ECC
-Генератор случайных чисел (RNG)

2,7 применение

• Универсальный датчик низкой мощности IoT
• Универсальный низкомощный IoT рекордер
• Потоковое видео камеры
• ТВ-приставка OTT/телеприставка
• Музыкальный проигрыватель
-Сетевой музыкальный плеер
-Потоковое аудио устройство
• Игрушки Wi-Fi
-Счетчик
-Игрушечное устройство против потери
• Устройство распознавания голоса Wi-Fi
• Гарнитура
• Умная розетка
• Домашняя Автоматизация
• Сетчатая сеть
• Промышленное Беспроводное управление
• Детский монитор
• Переносная Электроника
• Wi-Fi устройство с функцией распознавания местоположения
• Идентификатор безопасности
• Медицинское обслуживание
-Мониторинг движения и сигнализация против потери
-Регистратор
