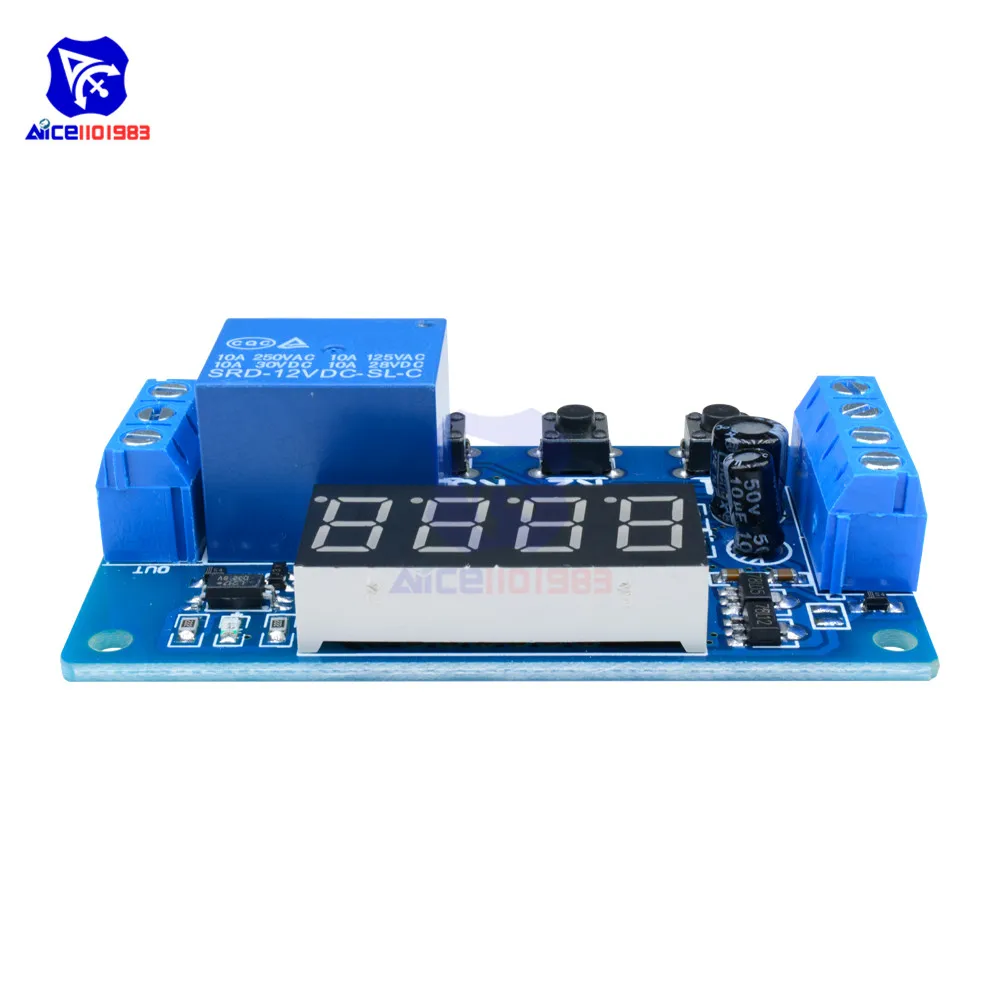

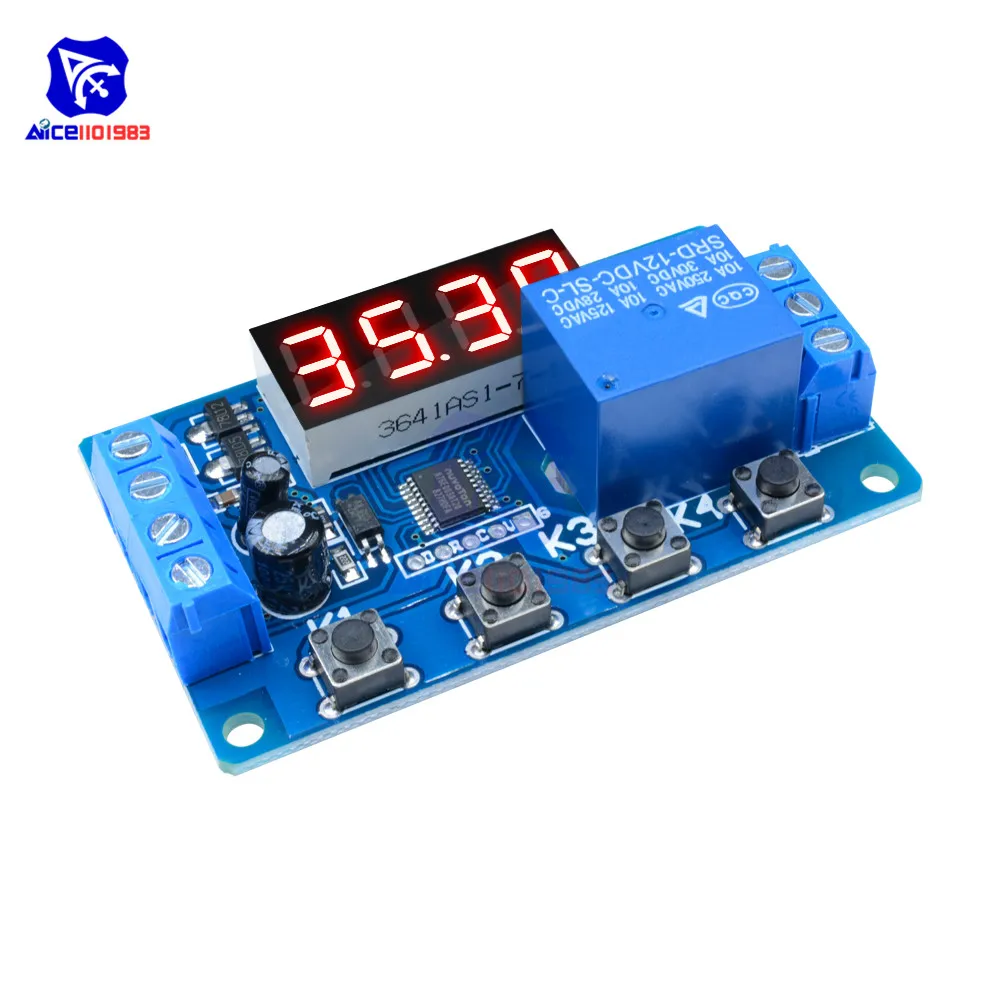

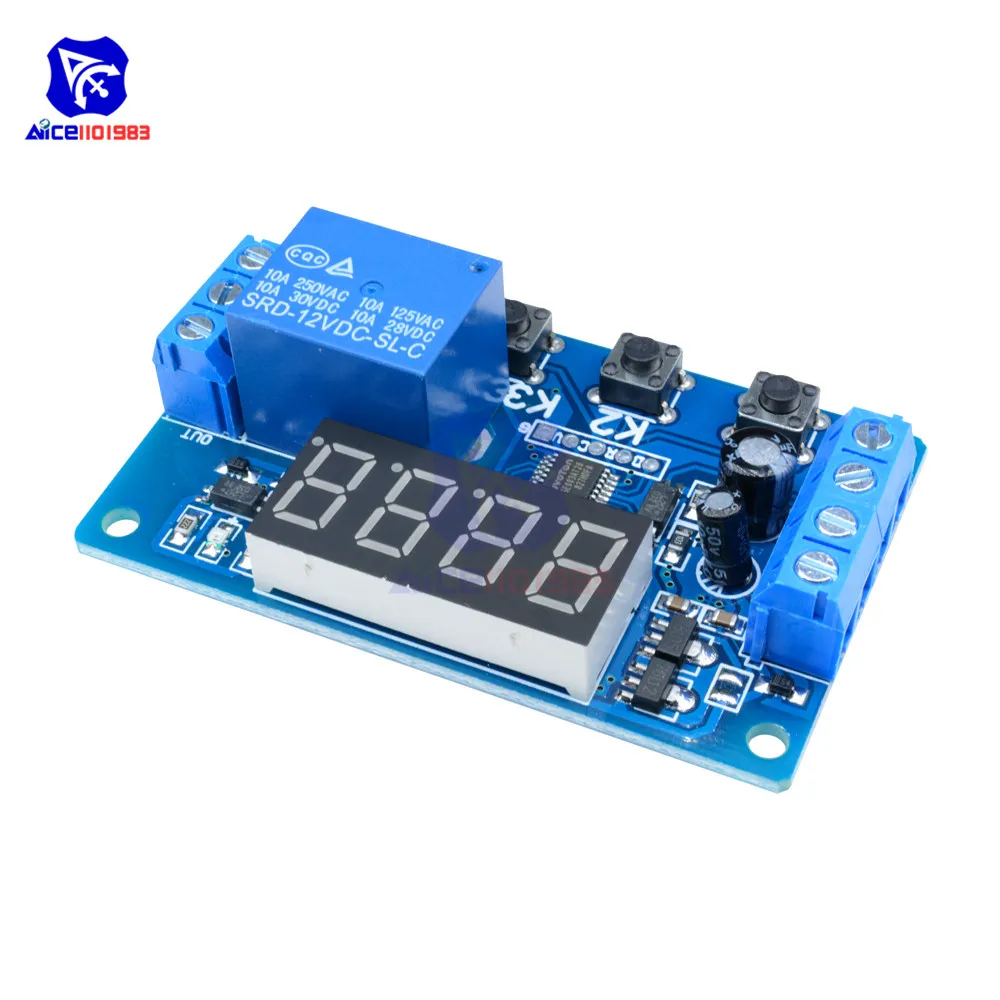

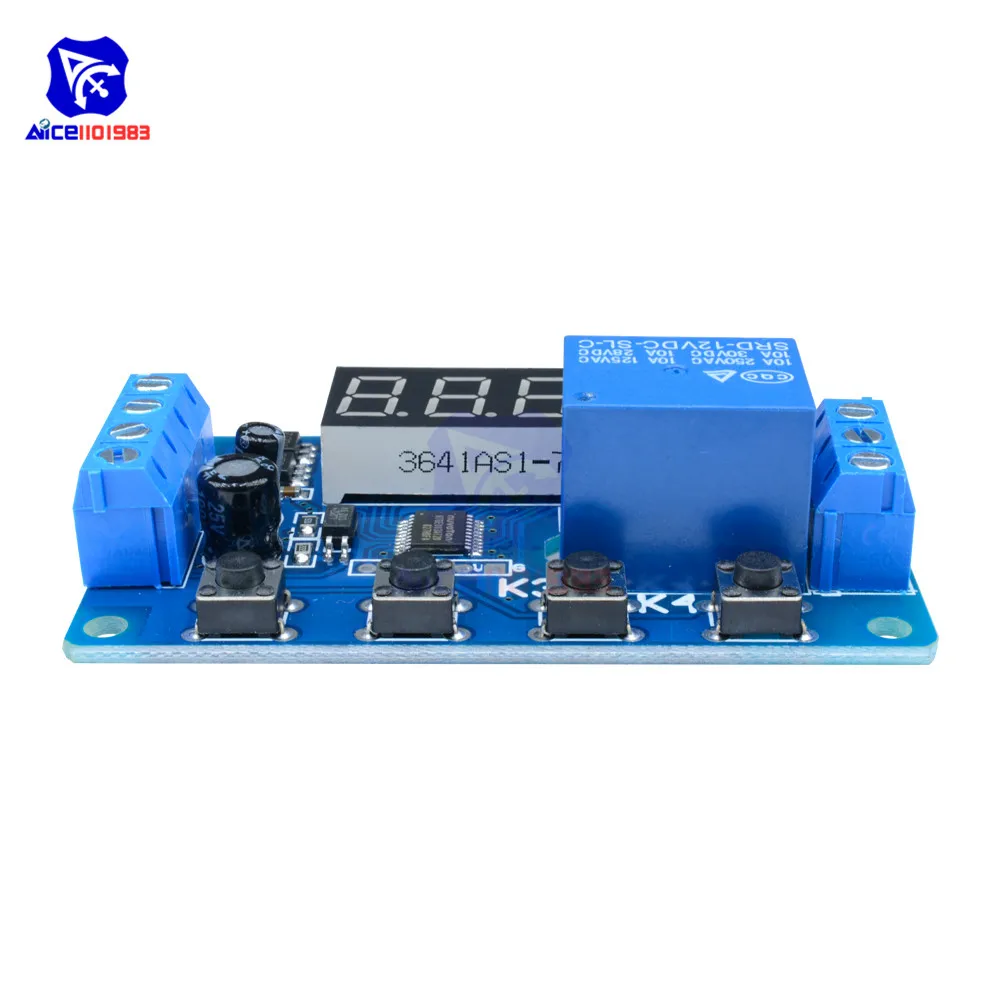

Реле задержки таймера постоянного тока 12 В цифровой светодиодный дисплей

Реле задержки таймера постоянного тока 12 В цифровой светодиодный дисплей

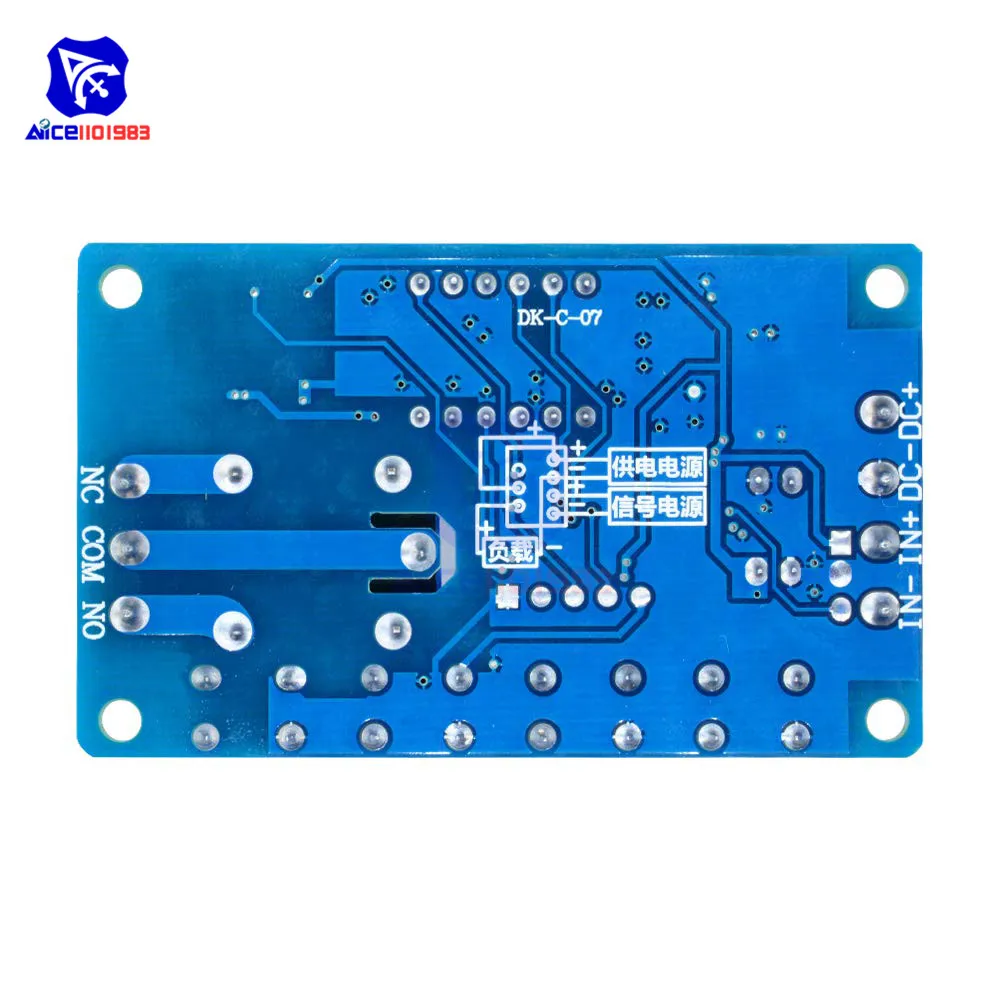

Параметры: Модель: YYC-2S 24 часто используемым функциям для удовлетворения большего количества потребности применения; Может контролировать электромагнитные клапаны, женские туфли-лодочки, двигатели постоянного тока, полосы и т. д. Вход напряжение: 5 В постоянного тока/12/24V опционально Выходная мощность: может управлять нагрузкой постоянного или переменного тока в пределах 10 А Диапазон времени: 0,01 секунд до 999 минут регулируется в любое время Описание порта проводки: 1, постоянный ток +: вход, постоянный ток, положительное питание 2, постоянный ток-: вход, постоянный ток, отрицательное питание 3, IN +: сигнал на входе, положительный 4, IN-: Терминал ввода сигнала 5, NO: реле, как правило, открытый интерфейс, реле привешивается до всасывания, после всасывания и короткого замыкания с COM 6, COM: реле, общий интерфейс 7. NC: реле, как правило, закрывает интерфейс, и реле короткое до того, как всасывание будет закрыто. Функция напылением Упаковочный лист: P-11: пробежки P-12: самоблокирующийся P-13: дать сигнал, реле будет автоматически останавливается для секунд; Триггер будет недействителен во время задержки. P-14: подайте сигнал, реле будет выключаться автоматически в течение одной секунды; Триггер перезапуск во время задержки. P-15: подайте сигнал, реле будет выключаться автоматически в течение одной секунды; Триггер наложенного времени во время задержки. P-16: подача сигнала, реле будет выключаться автоматически в течение одной секунды; Сброс триггера во время задержки P-17: подача сигнала, реле, подача сигнала, отключение входного сигнала, запуск времени, выход выключен через несколько секунд P-18: после включения питания, реле будет сразу pull in, после того, как задержка секунд, мощность будет выключен; P-21: отсоедините Сигнальное реле, после задержки в течение нескольких секунд реле тянет P-22: подача сигнала, более чем через несколько секунд, реле тянет, сигнал исчезает, реле остановится. P-23: после того, как сигнал исчезает более чем на несколько секунд, реле закрыто, есть сигнал, и реле остановится. P-24: есть сигнал. Через более чем несколько секунд реле закрыто. После того, как сигнал исчезает более чем на несколько секунд, реле остановится. P-25: есть сигнал через более чем секунд, реле закрыто, и после того, как сигнал превышает секунды, реле остановится. P-26: есть сигнал. Реле замедляется через несколько секунд всасывания. Сигнал исчезает, и реле снова остановится в течение нескольких секунд. P-27: импульсный сигнал обнаружен, и реле закрыто; Если нет импульсного сигнала, реле затягивается на несколько секунд; P-28: после включения питания, после задержки в течение нескольких секунд, реле тянет до тех пор, пока питание не будет выключено. P-31: после включения, реле тянет в течение одной секунды, отсоединяет B секунды, бесконечный цикл; Выключение питания остановится, P-32: сигнал, запуск, P-31 P-33: подаст сигнал, P-31 бесконечная петля; Придают еще один сигнал о прекращении петля P-34: после включения питания, после задержки в течение нескольких секунд, реле тянет и закрывает через B секунд. P-35: есть сигнал. После задержки в течение нескольких секунд, реле тянет и закрывает через B секунд. P-36: есть сигнал. После более чем секунд реле тянет и закрывает через B секунд. P-37: есть сигнал, реле будет выключаться автоматически в течение нескольких секунд, а затем остановится в течение 24 секунд. Триггер сигнала не работает во время A + B. P-38: есть сигнал, реле будет выключаться автоматически в течение нескольких секунд, стоп и повторное переключение часов в течение B секунд, а затем автоматически закрываться в течение нескольких секунд. P-41: нет сигнала; Сигнал исчезает; Реле работ после того, как задержка из-за один раз. P-42: сигнал исчезает, после того, как задержка из-за один раз, реле работ; По окончании работы B времени P-43: сигнал исчезает. После того, как реле работает, время работы B закончилось. P-44: после включения реле работает в течение одного времени и замедляет время в; Цикл замедляется автоматически в течение C раз. P-45: питание не включается, после сигнала; Реле работает какое-то время, время в остановлено; Цикл с автоматически остановки; Сигнал включается снова, еще раз P-46: после того, как сигнал отправляется более чем несколько раз, реле закрыто; Всасывание поддерживается; Питание остановлено. P-47: после того, как сигнал отправляется более чем раз, реле закрыто в течение B секунд. P-48: в течение C секунд, после того, как сигнал постоянно отправляется более чем раз, реле закрыто в течение B секунд. Инструкции по настройке кнопок: Включение на дисплее «-fi-» означает вход в режим ожидания; Нажмите K1 в первый раз (для предотвращения ложного запуска требуется более 1 секунды) Дисплей экрана: P -11: K2 регулирует основной режим, функции регулировки K3 и K4 Нажмите на K1 второй раз, дисплей экрана: A001: K2 и K3 Отрегулируйте первый раз A, K4 Отрегулируйте десятичную точку (блок времени) Нажатие третьего K1, экран показывает: B001: K2 и K3 Отрегулируйте второй раз B, K4 регулирует десятичную точку (единицы времени) Нажатие K1 в четвёртый раз, «-fi-» означает вход в режим ожидания; Нажмите K4 в режиме ожидания, чтобы навсегда выключить/включить дисплей и переключить режим низкого заряда. X.XX знака после запятой в сто, диапазон времени: 0,01 секунд до 9,99 секунд X X.X знака после запятой в десять, диапазон времени: 0,1 секунд до 99,9 секунд XXX не имеет десятичной точки, диапазон времени: 1 секунда ~ 999 секунд XXX. Десятичная точка находится в одном месте, время в диапазоне от 1 минуты до 999 минут.
