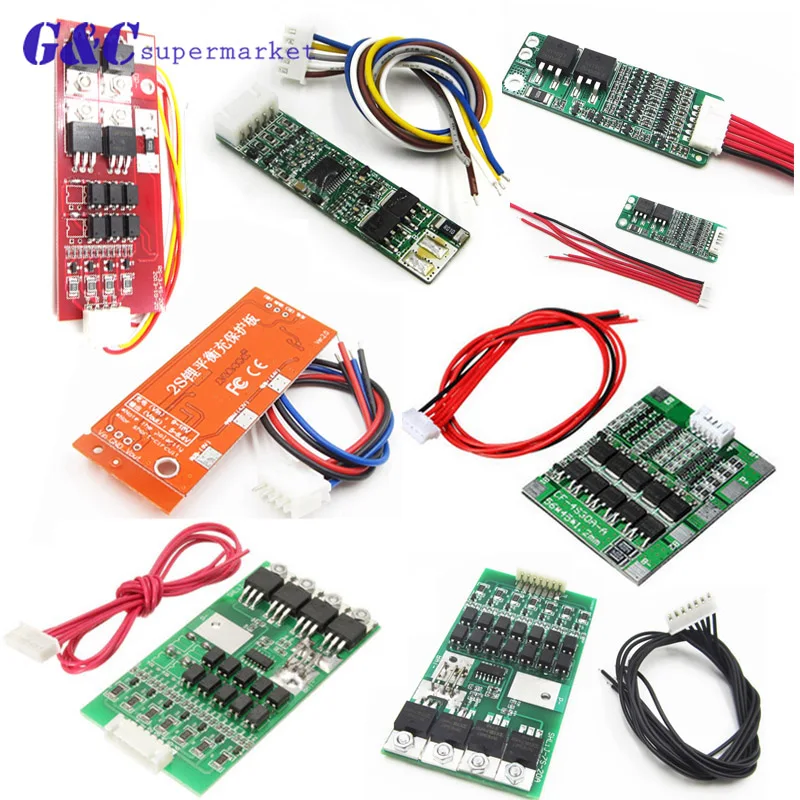

2S/3S/5S/7S батареи BMS пакеты Щит защиты печатной платы баланс интегральных схем

2S/3S/5S/7S батареи BMS пакеты Щит защиты печатной платы баланс интегральных схем

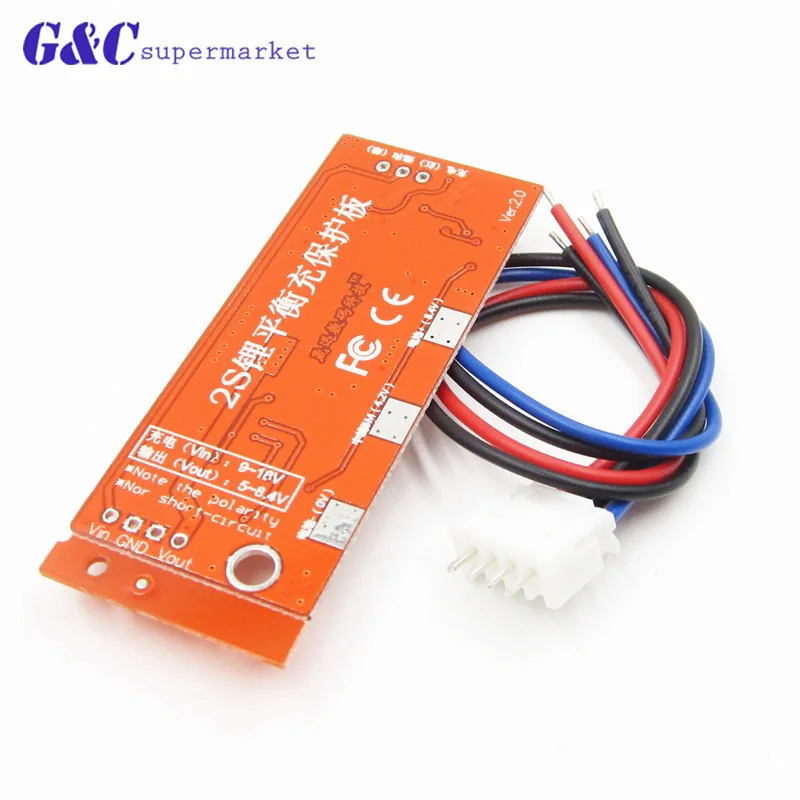

2S 2-3A
Описание функции:
1. В соответствии с схемой проводки для подключения литиевой батареи с защитной платой, когда напряжение батареи между перезарядкой и разрядкой, и Vin +, GND заряд в течение 1 секунды, выходное напряжение Vout + и GND составляет 2S напряжение батареи.
2. Функция перезарядки аккумулятора: от Vin + до GND plus зарядное устройство для зарядки аккумулятора, светильник красного цвета, заряд напряжения батареи для обнаружения избыточного заряда (8,40 ± 0,025 в), зеленый индикатор работы системы зарядки, остановка зарядки обеспечивает защиту от перезарядки.
3. Защита от переразряда батареи: между Vout + и GND подключена нагрузка к разрядке батареи, когда напряжение батареи падает до перенапряжения (5,0 ± 0,08 В), схема защиты, отключите путь разрядки для достижения защиты от перегрузки.
4. Функция защиты от короткого замыкания: когда Vout + и GND короткого замыкания, схема будет быстро действовать в пределах 5-50uS, отключите доступ, защита от короткого замыкания.
5, защита от перегрузки по току: когда Vout + и GND ток вверх (6A ± 0,1a), схема защиты будет быстро действовать в пределах 6,7-13,9 мс, чтобы отрезать доступ, защита от перегрузки по току.
О некоторых батареях зеленого цвета, но не может достигать 8,4 В Описание:
Поскольку самостоятельная сборка аккумулятора при нормальных обстоятельствах не является строго сопряженной субемкостью, короткая цилиндрическая пластина в соответствии с принципом одного раздела наивысшего напряжения батареи и определяет общую производительность батареи, поэтому, если она не является строго сопряженной (емкость сопротивления напряжения) Точно такой же аккумулятор может быть полностью заряжен до 8,4 В, другой автономный аккумулятор может быть достигнут только в пределах нормального диапазона 8,2 В ~ 8,3 в, конечно, не исключает, что непарный чехол с низким напряжением батареи включит лампу, в этом модуле используется профессиональный чип управления батареей, Ответственность за общую безопасность батареи, это по соображениям безопасности, а не проблемы с качеством защитной пластины!

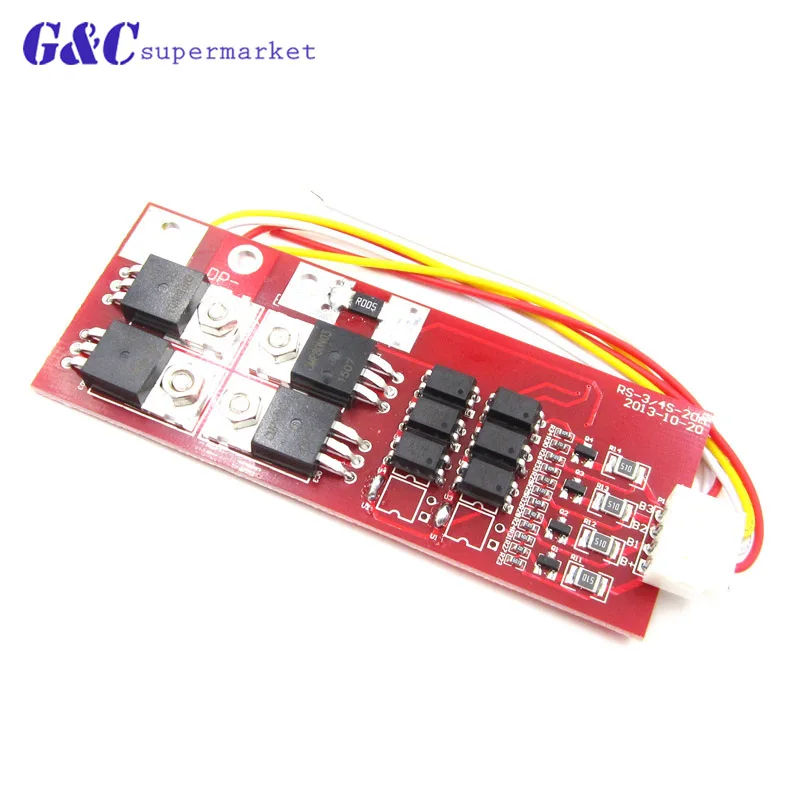

3S 20A 12В
Особенности:
Размер: Д * Ш = 90 мм * 35 мм x 10 мм
Равновесный ток: 80 мА (VCELL = 4,20 в когда)
Баланс от контрольной точки: 4,18 ± 0,03 в
Порог перезаряда: 4,3 ± 0,05 В
Время задержки перезарядки: 75 мс
Сброс перезаряда: 4,05 ± 0,05 В
Порог перегрузки: 2,4 ± 0,08 В
Задержка перегрузки: 5 мс
Сброс перегрузки: отсоедините нагрузку, и каждая ячейка выше порогового напряжения перегрузки;
Порог перегрузки по току: 40 A
Сброс перегрузки по току: сброс нагрузки
Рабочий ток: 20А
Статическая Потребляемая мощность: менее 500uA
Защита от короткого замыкания: защита, отключение нагрузки может быть самозаживлением.
Основные характеристики: защита от перезарядки, защита от перегрузки, защита от короткого замыкания, защита от перегрузки по току, сбалансированная защита

Посылка включает в себя:
1x плата защиты аккумулятора
1x кабель

4S 5А 14,8 в
Тип батарей: литий-железо фосфат
Одиночное напряжение защиты от перезарядки: 3,75 в
Однократное напряжение перезарядки: 3,65 в
Одиночное предохранение от разрядки напряжение: 2,0 В
Потребление защитного тока: ≤ 30UA
Ток защиты от короткого замыкания: 40A
Время защиты от короткого замыкания: 500 мс
Постоянный рабочий ток: 5A
Одиночное сбалансированное напряжение: 3,65 в
Одиночный сбалансированный ток: ≤ 10 мА
Ток зарядки: >= 5A
Содержимое посылка
1 x плата для защиты батареи BMS PCB
1 х кабель

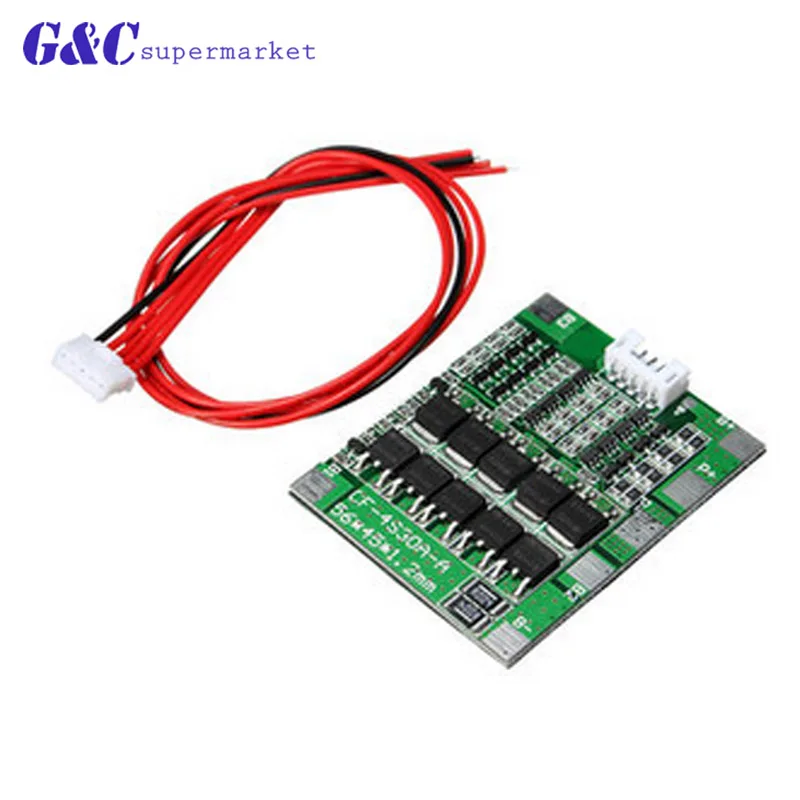

4S 30A 14,8 V
Название: Защитная панель
Модель: 548604
Технические характеристики
Напряжение при обнаружении заряда: 4,28 + 0,05 В
Напряжение зарядки: 4,095-4,195 в
Напряжение перегрузки: 2,55 ± 0,08
Время задержки обнаружения заряда 0,1 с
Диапазон температур-30-80
Время задержки обнаружения короткого замыкания: 100 мс
Время задержки обнаружения по току: 500 мс
Сбалансированный ток: 60 мА
Рабочий ток: 30A
Перегрузки по току: 60A
Функция защиты от короткого замыкания: есть, отключение нагрузки может быть самовосстановлением.
Размер: 45х56мм

Основная функция:
Защита от перезарядки, защита от разрядки, защита от короткого замыкания
Функция, защита от перегрузки по току, баланс.

Описание интерфейса:
Порт зарядки пластины и порт разрядки одинаковые, как положительные, так и B-подключение
Аккумулятор «-», порт P-зарядки и порт на отрицательном электроде;
B-, N-, P-прокладки по всему отверстию, диаметр отверстия прокладки 3,5 мм;
Интерфейс обнаружения зарядки аккумулятора с выходом постоянного тока в виде иглы. Сделайте тот же самый рот
Когда N- is не проводка

5S 15A 18В
Спецификация:
Абсолютно новый
Название: Защитная панель
Размер: прибл. 60*23 мм
Цвет: как на изображении
Напряжение зарядки: 21 в
Значение давления заряда MOS: 35 в
Значение давления разряда MOS: 35 в
Ток зарядки: 56 A
Ток непрерывного разряда: 15 A
Защита от перегрузки по току: 50/55/60 A
Задержка защиты от перегрузки по току: 20/25/30 мс
Одна секция с момента энергопотребления: 30uA
Одна секция между энергопотреблением: 3uA
Односекционное напряжение обнаружения заряда: 4,18-/4,22 в
Перенапряжение заряда 4,05-4,15 В
Задержка обнаружения заряда: 0,5/1,0/2,0 с
Односекционное напряжение при обнаружении разрядки: 2,75-2,85 в
Напряжение восстановления при разрядке: 2,90-3,20 в
Задержка обнаружения разрядки: 0,5-2,0 с
Защита от короткого/перегрузки по току восстановление короткого замыкания/перегрузки/Защита от перегрузки по току после удаления нагрузки автоматическое восстановление
Защита от короткого замыкания задержка 200/500/600uS
Нормальное рабочее состояние B- to P-сопротивление: 5mΩ
Непрерывный ток 15А Максимальный подъем температуры: 25 °
Рабочая среда (влажность) Относительная влажность: ≥ 98% (долгосрочная стабильность при влажности)
Рабочая среда (температура) -30 ~ 80 ° (в более низком температурном диапазоне долгосрочной стабильности)
Примечание:
Допускается погрешность в 1-5 мм из-за ручного измерения
Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы не откалиброваны так же

5S 20A
Характеристика:
Тип батареи: литиевый оксид кобальта/литиевый манганат/три юаня материал
Напряжение зарядки мономера: 4,3 в ± 0,05 В
Перенапряжение напряжения: 4,1 В ± 0,05 В
Одиночное перенапряжение напряжения: 2,4 В ± 0,05 В
Перенапряжение напряжения: 3,0 В ± 0,05 В
Температурная защита: 55/65/75 градусов
Непрерывный рабочий ток: 20A
Ток зарядки: ≤ 10A
Баланс тока для одной ячейки: ≤ 55 мА
Время защиты от короткого замыкания: 500 мс
Рабочий ток: ≤ 300 мкА
Применение: 5 серий 20A плата защиты литиевой батареи.
Размер (Д * Ш * В):94x45x7 мм

Посылка включает в себя:
1 x литий-ионный модуль защиты аккумулятора
1 х кабель

Примечание:
Измерения выполнены вручную, допускается погрешность в 1 - 5 мм, спасибо

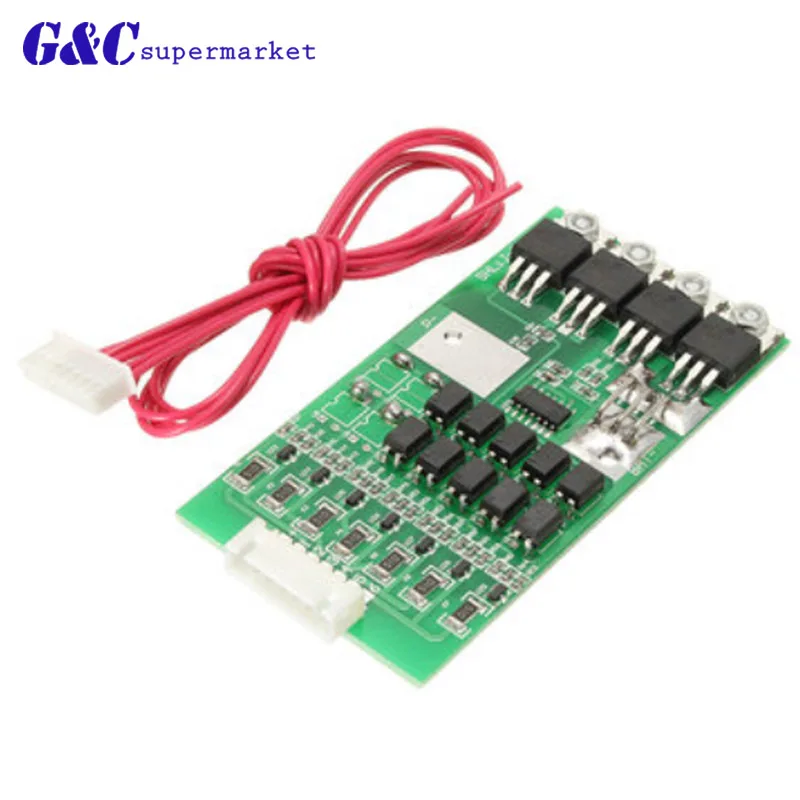

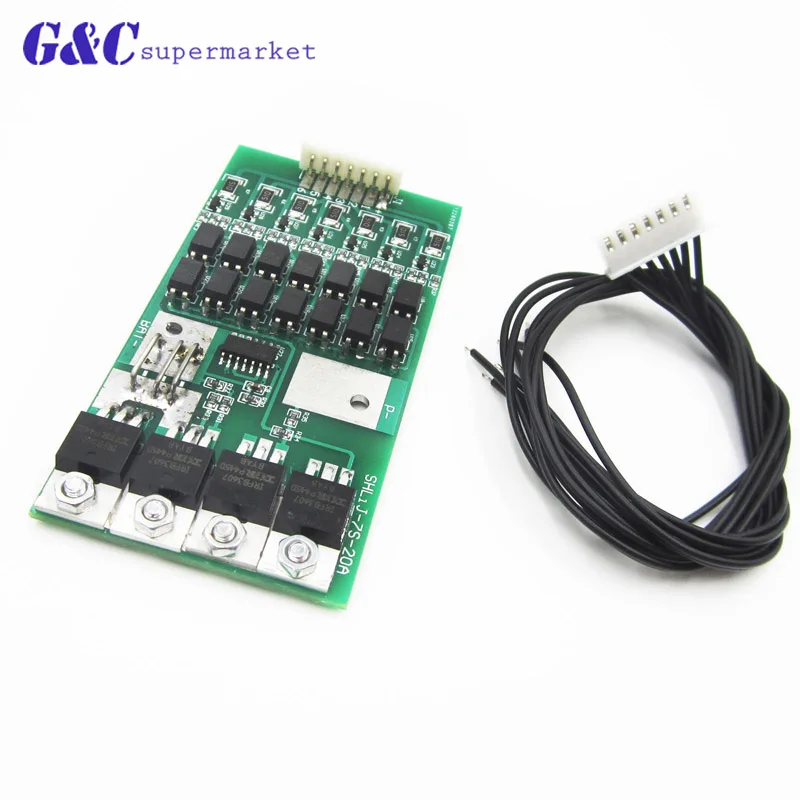

7S 20A 24V
Описание:
100% новый и высокое качество
Материал: электрические компоненты
Цвет: см. Фотографии
Равновесный ток: 80 мА (VCELL = 4,20 в)
Поддерживаемый Тип батареи: 7 ячеек 4,2 V литий-ионный аккумулятор
Балансировка Лока управления: 4,18 ± 0,03 в
Порог перезаряда: 4,3 ± 0,05 В
Задержка времени перезарядки: 75 мс
Сброс перезаряда: 4,1 ± 0,05 В
Порог разряда: 2,4 ± 0,08 В
Задержка разряда: 5 мс
Рабочий ток: 20 A
Предельный ток: 30 A
Статическая мощность: <500uA
Функция защиты от перезаряда: Да
Функция защиты от разрядки: Да
Функция защиты от перегрузки по току: Да
Функция сбалансированной защиты: Да
Сброс перегрузки по току: отсоедините сброс нагрузки
Функция защиты от короткого замыкания: Да (отключение нагрузки может быть восстановлено.)

Характеристика:
Эта защита литий-ионного аккумулятора PCB защищает один литий-ионный аккумулятор. 20A непрерывный ток.
Подходит для электрических дрелей, двигателей или моделей самолетов, которые требуют тяжелой текущей нагрузки.
Размер: см. Изображение
Нет розничной упаковки
Количество: 1 шт.

Прямая доставка.
