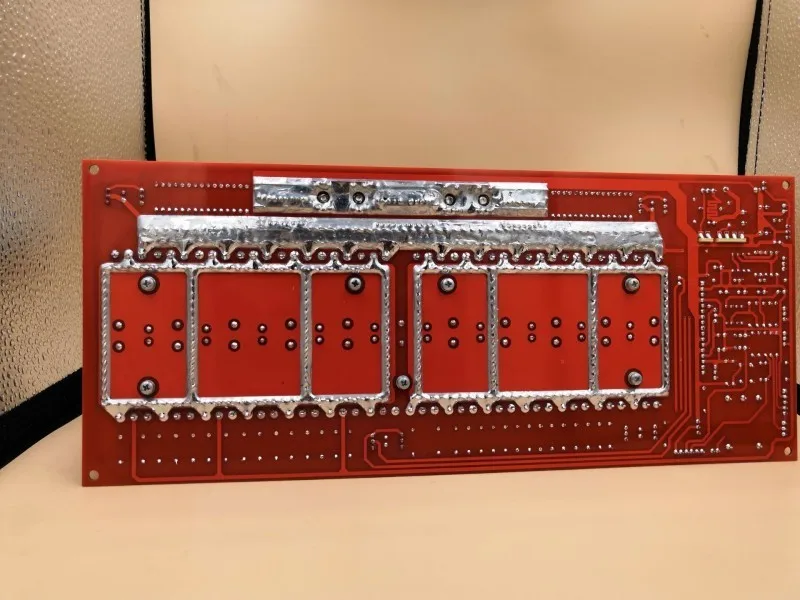

24 В 5600 Вт 36 8600 48 12000 60 в 72 96 19000 Мощность стопы чистая Синусоидальная волна мощность

24 В 5600 Вт 36 8600 48 12000 60 в 72 96 19000 Мощность стопы чистая Синусоидальная волна мощность

Комплектация: материнская плата× 1Переключатель× 1Соответствующая проводка материнской платы× 5Емкость× 1

Инверторная плата 24 в 36 В использует конденсатор 63 в

48В 60В инверторная плата использует 100В конденсатор

Характеристики синусоидального инвертора частоты мощности

Инвертор имеет сильную пусковую способность тока, достаточную выходную мощность, сильную грузоподъемность, отсутствие помех, отсутствие электромагнитного излучения в работе инверторов, хорошая стабильность в работе инверторов, не легко повредить и низкая температура в работе. Этот тип инверторов является идеальным источником питания для всех энтузиастов.

Ниже приводится Настройка функциональных параметров панели привода следующим образом:

Настройка перемычки по умолчанию-это короткое замыкание JP5 JP2 JP7 JP8. Соответствующей функцией является Выходная частота 50 Гц 3 секунды мягкого запуска. Время работы-300 Н. Пользователи могут изменить настройки в соответствии с их собственными требованиями.

Покупатели должны быть внимательны. Перемычка выбора функций на этой плате драйвера не должна быть короткой одновременно под одной и той же функцией. Легко повредить небольшую доску. Например, JP1 не может быть сокращен до JP5 одновременно.

Светодиодный светильник с сигнальной индикацией на маленькой плате привода выглядит следующим образом:

Когда продукт Нормальный: светильник длинный

Продукт обнаруживает перегрузку тока: светильник светился 2 раза, и светильник выключился в течение 2 секунд.

Продукт обнаруживает перенапряжение: светильник мигает 3 раза, и светильник выключен в течение 2 секунд.

Продукт обнаруживает низкое напряжение: лампа мигает 4 раза и выключается в течение 2 секунд.

Описание функции интерфейса основной платы инверторов синусоидальной волны мощности:

1. Интерфейс вентилятора: Этот интерфейс используется для охлаждения вентилятора. Когда температура внутри инвертора или температура основной платы инвертора слишком высока, охлаждающий вентилятор автоматически начнет рассеивать тепло. Когда температура внутри инвертора или температура основной платы инвертора падает до нормальной температуры, охлаждающий вентилятор автоматически отключается.

2. Интерфейс переключателя: интерфейс переключателя-два провода. Когда два провода отключены, инвертор находится в режиме ожидания. (В это время светильник индикатора красный). Замыкание двух проводов этого интерфейса-это запуск инвертора. Состояние (световой светильник в это время зеленый) Инвертор имеет нормальное выходное напряжение 220 В.

Отзывы о напряжении 3,220 в интерфейс: два провода этого интерфейса должны быть подключены к выходу инвертора 220 В переменного тока. Удобно стабилизировать выходное напряжение инвертора. Если он не подключен, нет регулирования напряжения. Пожалуйста, не забудьте подключить этот провод.

4. Двухцветный индикатор: когда он красный, это индикатор состояния ожидания. Когда он зеленый, это индикатор состояния.

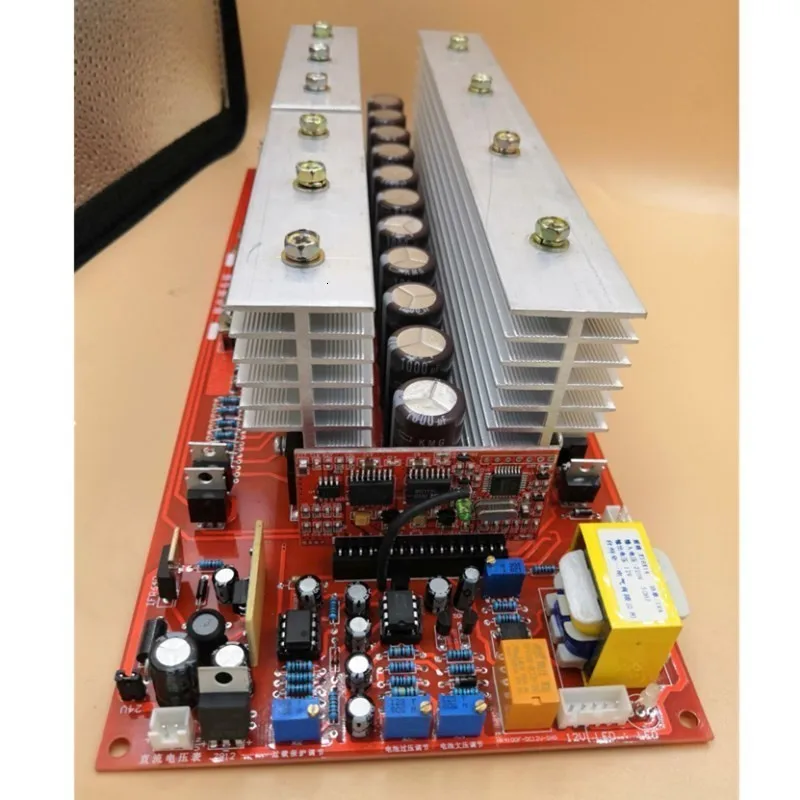

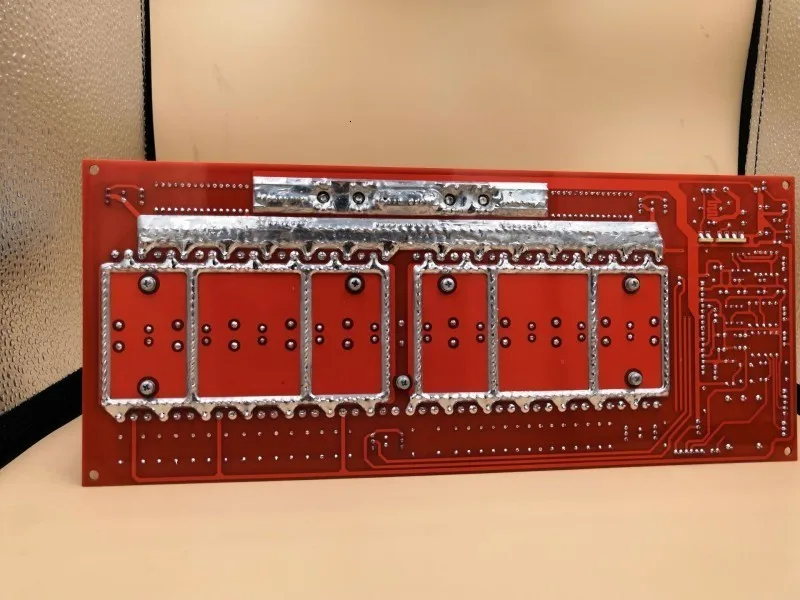

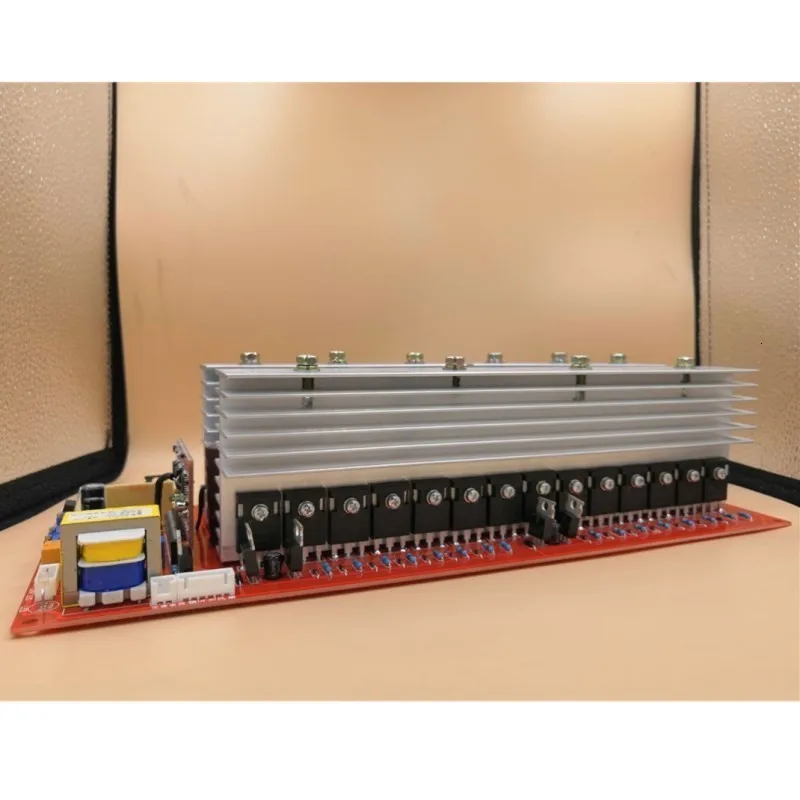

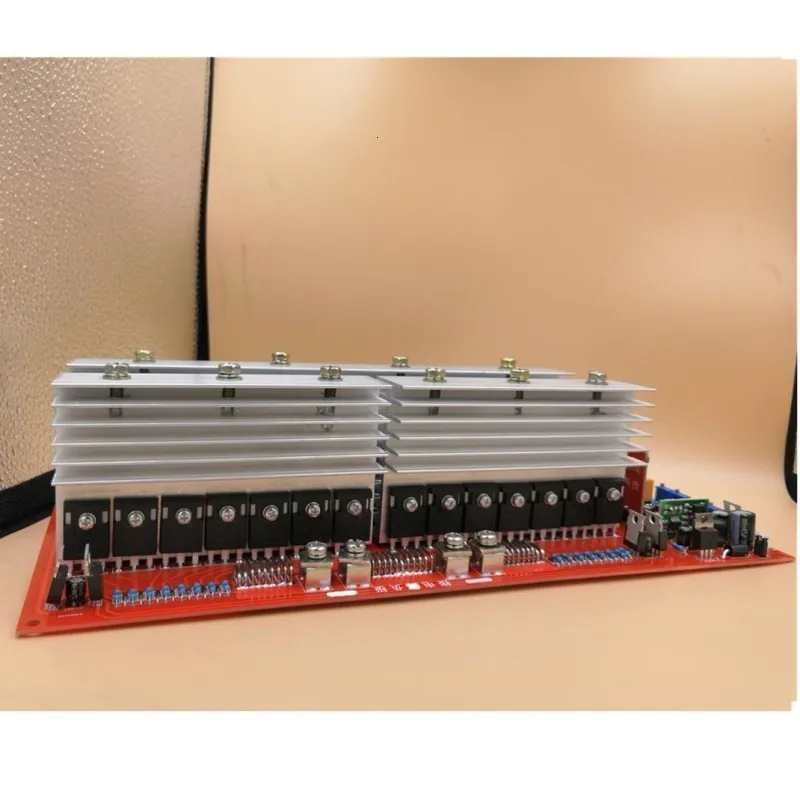

Печатная плата имеет следующие показатели производительности:

1.Плата драйвера этого инвертора имеет функцию автоматической стабилизации выходного напряжения..Батарея под напряжением.Избыточное напряжение батареи.Защита от короткого замыкания для перегрузки и перегрузки по току нагрузки.Преимущества защиты от перегрева продукта

2.Выходной сигнал является чистым синусоидальным.Мощная ножка.Мгновенная грузоподъемность.Питание.Низкая температура в долгосрочной работе.Нет помех для электрических приборов.Это Предпочтительная основная плата идеального инверторного источника питания для домашнего и промышленного использования и вентиляторов.

3.Высокая эффективность преобразования и стабильность выходного напряжения

4.Низкий ток без нагрузки.Ток без нагрузки менее200 мА

5,220 вСаморегулируемая Функция выходного напряжения инверторов

Описание функции основной платы инверторов синусоидальной волны:

1. Защита от низкого напряжения батареи:

Когда напряжение батареи ниже 10,5 в на блок, инвертор выключит выход инвертора (в это время нет выхода напряжения переменного тока) и инвертор находится в режиме ожидания.

2. Защита от перенапряжения напряжения батареи:

Когда напряжение батареи выше 16 В на блок, инвертор также выключит выход инвертора. Введите режим ожидания.

3. Инвертор автоматически запускается после того, как напряжение батареи возвращается в норму:

Когда напряжение батареи слишком низкое. Когда напряжение батареи заряжается до 12 В на батарею, инвертор автоматически начнет и выпустит напряжение 220 В переменного тока для питания к нагрузке. Когда напряжение батареи слишком высокое, функция защиты от перенапряжения начинает защищать. Инвертор находится в режиме ожидания. Когда напряжение батареи возвращается до уровня ниже 15 вольт на напряжение батареи, инвертор автоматически начинает работу и выводит 220 В переменного тока для питания к нагрузке.

4. Вентилятор контроля температуры и защита от перегрева:

Когда инвертор работает нормально, вентилятор не поворачивается. Когда температура слишком высока, вентилятор работает автоматически. При падении температуры вентилятор автоматически останавливается. Когда вентилятор поврежден. После слишком высокой температуры инвертор выключит инвертор. Режим ожидания. Когда температура падает, инвертор автоматически запускается. Выход переменного тока.

5. Защита от нагрузки напряжения:

Инвертор имеет защиту от помех в режиме реального времени. Он также имеет программную задержку (400 мс) защита от короткого замыкания плюс трансформатор частоты питания для изоляции. Это улучшает ударопрочность продукта и долгосрочную надежность полной нагрузки.

6. Функция автоматического регулирования напряжения:

Когда задний этап увеличивает или уменьшает нагрузку, плата драйвера инвертора обнаруживает изменение параметра напряжения цепи в любое время. В соответствии с диапазоном изменения напряжения, размер сигнала привода платы привода регулируется, чтобы убедиться, что выходное напряжение инвертора 220 В стабильное.

7. Защита от короткого замыкания: Когда нагрузка на загрузочную сторону инвертора коротка, когда ток короткого замыкания превышает установленное значение, эта схема выключит выход инвертора.

8. Защита от перегрева продукта:

Когда температура радиатора инвертора превышает 45 градусов, инвертор автоматически начнет охлаждающий вентилятор, чтобы уменьшить температуру продукта. Когда температура радиатора превышает 85 градусов, инвертор автоматически отключает выход инвертора.

Каждый покупатель должен четко видеть.Основная плата управляется инверторами синусоидальной волны, которые должны сочетаться с силовыми частотными трансформаторами.(Железный трансформатор)Для сборки и завершения всего инверторного продукта

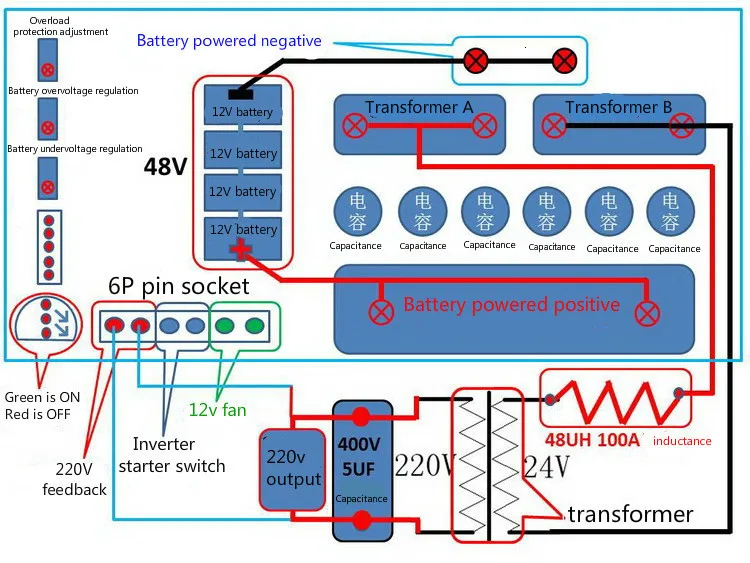

Параметры конфигурации трансформатора для материнской платы инвертора следующие:

Кольцо (круглое) квадратное (EI, FF) u-образное (CD) и т. д. до тех пор, пока Вход AC 220

Вольт. Выход AC 6 ~ 52V Одиночный обмоточный трансформатор может использоваться нормально.

Рекомендуемые параметры мощности и напряжения трансформатора:

24В источник питания батареи с переменным током 220В к выходу переменного тока 12-14В трансформатор. Мощность 5600 Вт

36В источник питания батареи с переменным током220ВК выходу переменного тока 18-22 в трансформатор. Мощность 8600 Вт

48В источник питания батареи с переменным током220ВК выходу переменного тока 24-28в трансформатор. Мощность 12000 Вт

Источник питания аккумулятора 60 в с переменным током220ВRo AC выход 29-34V трансформатор. Мощность 15000 Вт

72В источник питания батареи с переменным током220В roВыход переменного тока 35-40 В трансформатор. Мощность 17000 Вт

Блок питания батареи 96 в с переменным током220В roВыход переменного тока 47-52 в трансформатор. Мощность 19000 Вт

 Пожалуйста, обратите внимание на покупателя: в вышеуказанном напряжении питания батареи. Если трансформатор не соответствует (например, обычный источник питания аккумулятора 48 вольт для использования переменного тока 220 об/мин AC выход 24-28 в трансформатор. В результате вы использовали AC 220 rpm AC выход 32V трансформатор) таким образом, инвертор будет иметь выходное напряжение 220V, который не регулируется. Поэтому важно выбрать параметр напряжения трансформатора.

Отправка материнской платы по умолчанию является функцией мягкого запуска. После загрузки выходное напряжение постепенно поднимается от 0 В до 220 В (время подъема напряжения занимает 3 секунды). Если вам нужен жесткий старт, пожалуйста, обратите внимание, когда вы делаете фотографию или передаете сообщение владельцу.

Что такое мягкий старт: после включения питания Выходное напряжение инвертора медленно увеличивается с 0 В до 220 В (3 секунды)

Что такое жесткий старт: после включения питания инвертор непосредственно выводит напряжение 220 В и может работать непосредственно с нагрузкой.

Говорите с пониманием:Перед отправкой каждой материнской платы владелец магазина проверяет, дебютирует и проверяет материнскую плату перед отправкой..Без проблем или плохой производительности материнской платы будет отправлен покупателямДля обеспечения производительности продукта

Материнская плата драйвера инвертора должна иметь определенные электронные технологии и быть внимательной при сборке персонала. Если покупатель не работает должным образом из-за своих собственных причин во время установки.Повреждение материнской платы, вызванное магазином, имеет пожизненную гарантию (запасные части и почтовые расходы за доставку в оба конца).Если покупатель имеет возможность отремонтировать себя, попробуйте починить себя..Технология личного руководства владельца магазина
