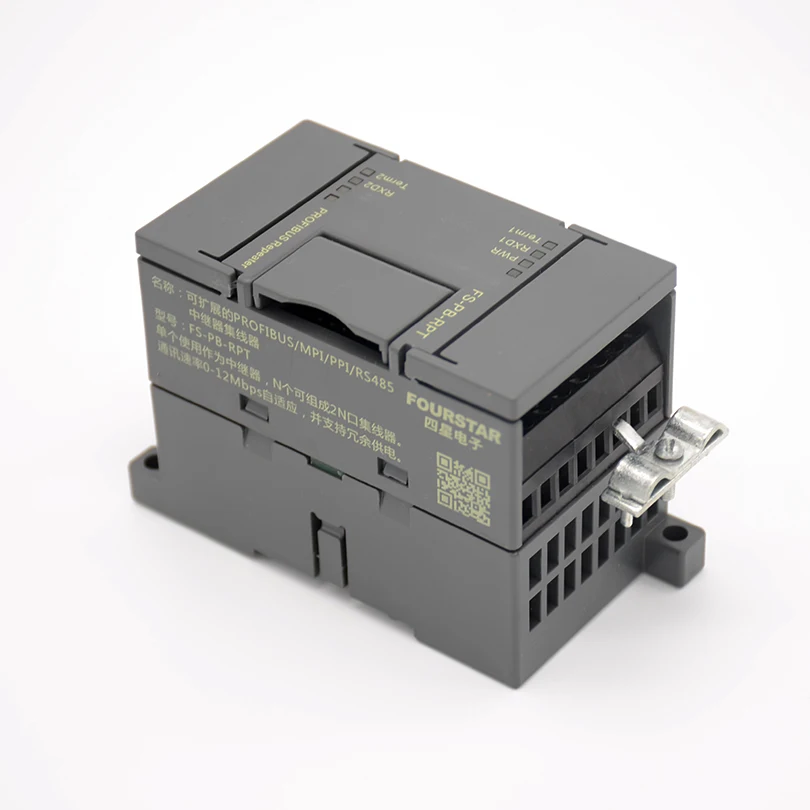

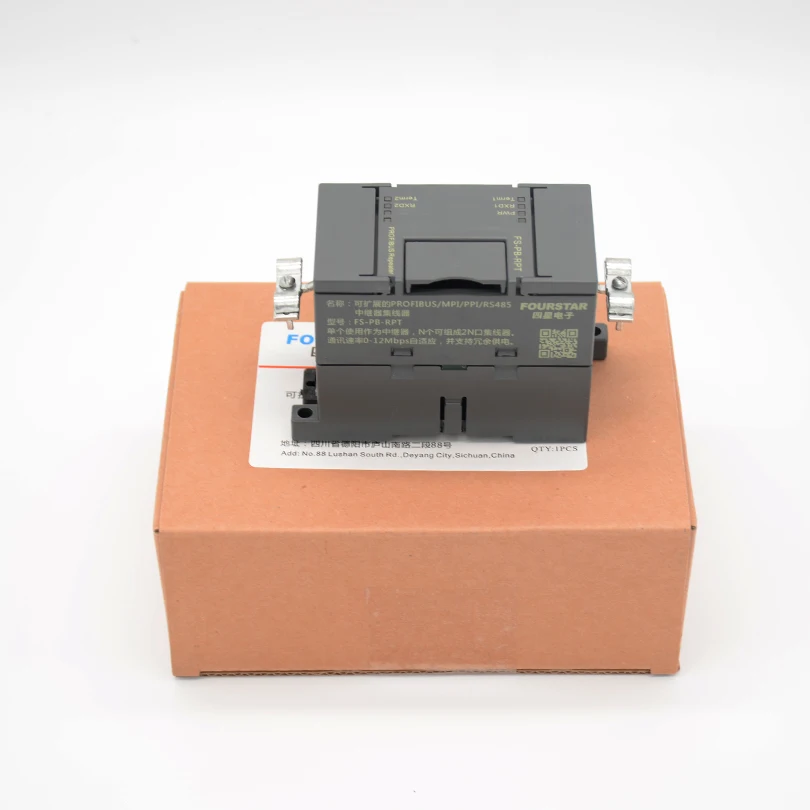

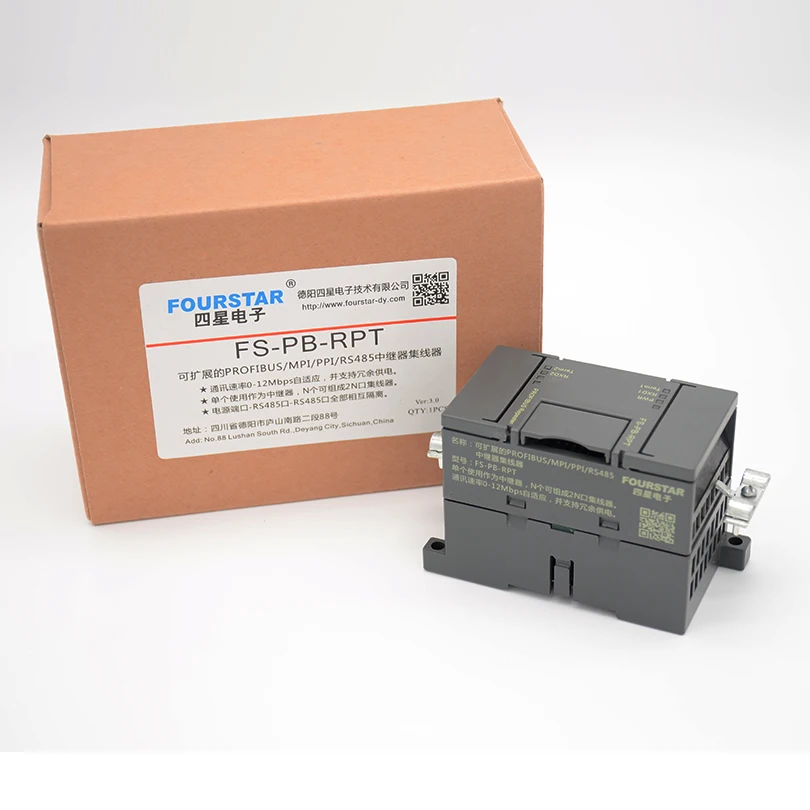

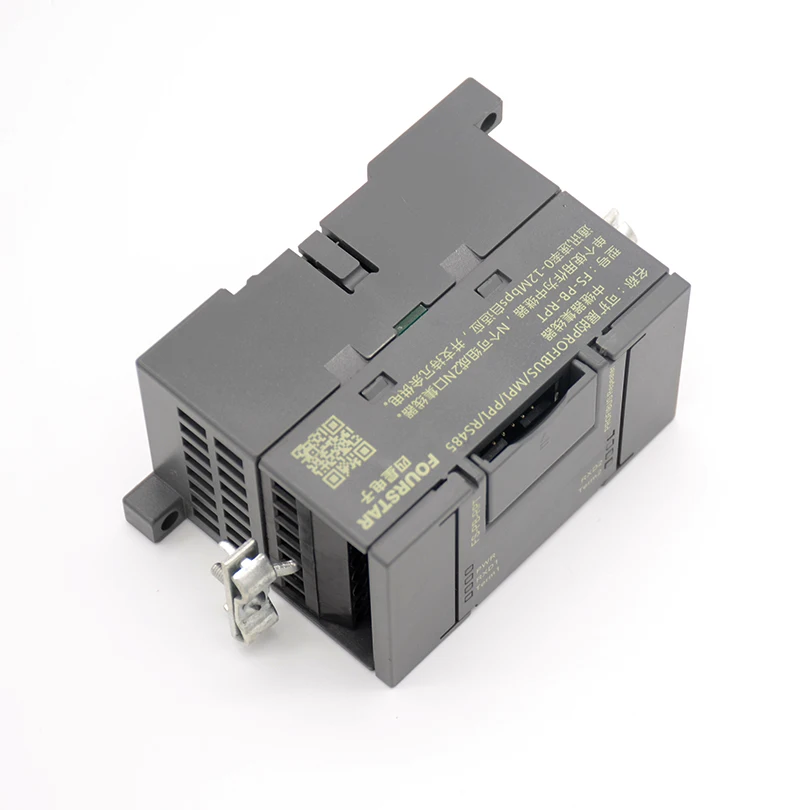

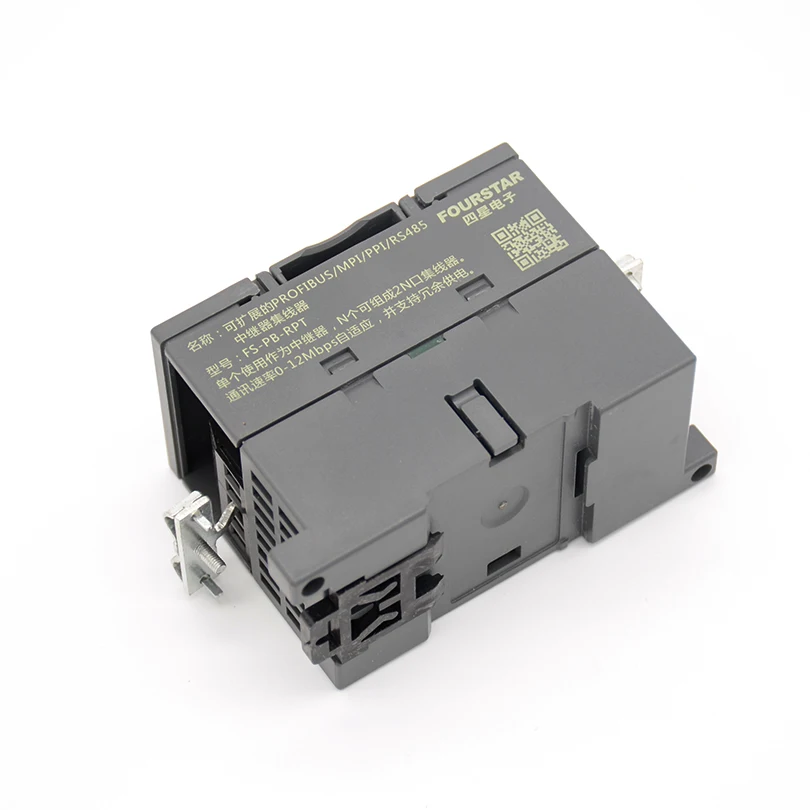

Масштабируемый PROFIBUS втулка ретранслятора FS-PB-RPT

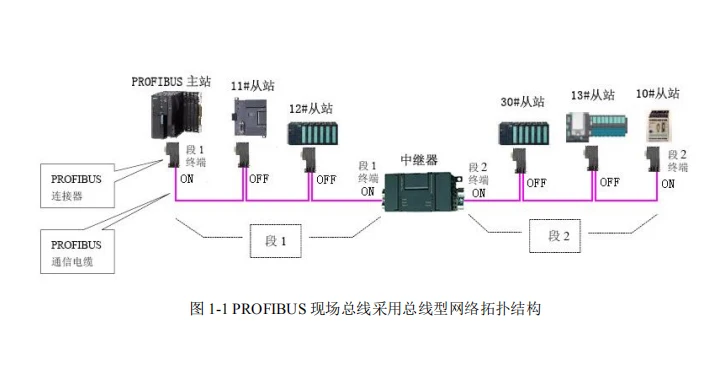

1. Основные особенности сети PROFIBUS Физический уровень fieldbus PROFIBUS, MPI, PPI, MODBUS и свободный порт RS485 базируется на интерфейсной технологии RS485, которая является самой популярной в настоящее время полевой шиной. Трудно достичь высокой надежности и стабильности сетей RS485 при скорости передачи данных до 12 Мбит/с. Таким образом, технология RS485 была более точно определена и дополнена стандартом PROFIBUS, включая топологию сети, сегмент, терминал, реле, ветки и другие концепции, а также кабели, соединители, И используются ретрансляторы. И другие компоненты сети, чтобы сделать детальные технические характеристики. 1,1. Когда стандарт PROFIBUS определяет передача сигнала RS485, используется топология сети Тип шины, а также предлагаются компоненты сети и концепции, такие как сегменты сети, клеммы, ретрансляторы, разъемы и т. д., как показано на рис. 1-1, Когда длина кабеля превышает, если расстояние, указанное в стандарте PROFIBUS, или количество станций в сети превышает указанное число, ретранслятор используется для разделения шины на два сегмента 1 и сегмента 2. Наконечник и хвостик каждого сегмента сети называется клеммами.

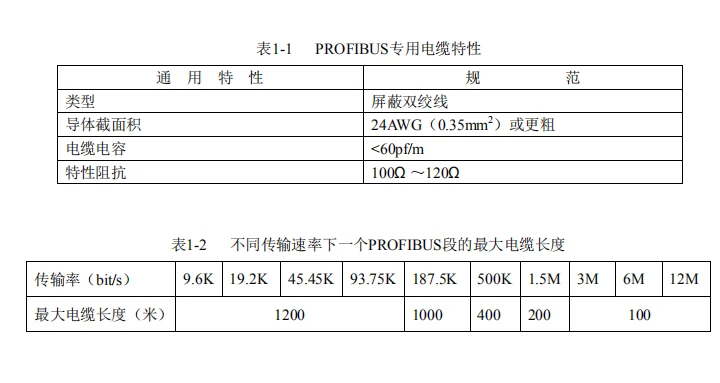

1,2. Две клеммные станции сегмента PROFIBUS должны быть оснащены концевыми резисторами, и две клеммные станции не могут быть отключены во время работы сети. Если устройство не может быть питание постоянно, необходимо установить активные концевирующие резисторы в клемме и сохранить его постоянным. Газ, электричество, четырехзвездочная электронный активных нагрузочный резистор модель PB-TR485). Установка клемм для клемм, как правило, устанавливается, поворачивая переключатель сопротивления клеммы на штепсельную розетку PROFIBUS bus, чтобы включить, И переключатель на штепсельной вилке автобусного соединителя других станций в сегменте сети необходимо выключить, таким образом, оценивают, какая станция является терминалом сегмента, имеет ключевое значение. 1,3. Стандарт PROFIBUS определяет, что общее количество станций может быть логически 126 (адрес станции 0 ~ 125 используется для основных/подчиненных станций). Есть до 32 станции в сеть PROFIBUS сегмент. Если вам нужно более 32 станций в сетевом сегменте для PROFIBUS, вы должны использовать устройство, например ретранслятор или концентратор, для расширения на несколько сегментов. 1,4. Расстояние от той или иной станции до линии багажника RS485 называется линией ветки. Сигнал генерирует эхо в ветке, чтобы сделать форму волны искаженной. Как правило, длина ветки не должна превышать 1 метр. Использование соединителя PROFIBUS bus (известный как штекер displayport) для подключения станции, а шина устраняет шпорную линию (когда длина опоры равна нулю), что является наиболее идеальным соединением. 1,5. Носитель связи PROFIBUS должен использовать выделенный кабель, соответствующий стандарту PROFIBUS (номер продукта Siemens: 6XV1 830-0EH10). Общие характеристики кабель заключаются в следующем: в таблице 1-1: Максимальная длина кабеля связи в сегменте сети PROFIBUS близка к скорости передачи данных, как показано в таблице 1-2 ниже. Максимальная скорость передачи, которую можно достичь для всей сети PROFIBUS, зависит от того, какой сегмент сети имеет наибольшую длину кабеля.

2. Основная цель и характеристики четырехзвездочная электронный PROFIBUS втулка ретранслятора

Функция ветки шины 4-1 (Функция концентратора): PROFIBUS RS485-это топология Типа Сетевой шины, которая не позволяет веткам, что увеличивает проблемы с проводкой. Комбинируя несколько FS-PB-RPTs в хаб, топологию сетевой шины PROFIBUS RS485 можно изменить, чтобы создать гибридную и звездную сетевую систему для простой проводки. 4-2 функции ретранслятора: два интерфейса ретранслятора PROFIBUS могут независимо управлять одним сегментом сети PROFIBUS, то есть вы можете подключиться к 31 станции, что может расширить максимальное расстояние передачи при соответствующей скорости передачи. Также возможно создание каскадных систем. Таким образом, гибридная сетевая структура PROFIBUS, состоящая из ретрансляторов, может достигать 126 станций. Расстояние передачи может достигать нескольких км в зависимости от количества каскадов (в зависимости от используемой скорости передачи). 4-3 функции изолятора: каждый интерфейс ретранслятора PROFIBUS может быть расширен на «сегмент PROFIBUS» (который может быть называется «интерфейс сегмента»), и каждый сегмент интерфейса изолирован электрически, то есть, между сегментами. Изолировано. Это очень важно для защиты интерфейс, подавления помех и повышения стабильности в сети. 4-4 функции диагностики мониторинга: Светодиодный индикатор на ретрансляторе PROFIBUS может отслеживать рабочий состояние каждого сегмента в сети PROFIBUS, обеспечивая ссылку для диагностики сети и устранения неполадок. Четырехзвездочная электронная втулка ретранслятора PROFIBUS имеет следующие основные особенности: 4-5 FS-PB-RPT одноразового использования в качестве Wi-Fi репитер, N комбинаций может быть расширена в 2N порт концентраторы, как, например, 2 пульта ДУ можно создать 4-портовый концентратор, 3 пульта ДУ можно создать 6-портовый хаб... 10 шт. могут быть сделаны из 20 портов, концентратор очень гибкий и удобный в использовании. 4-6 физический уровень прозрачной передачи: четырехзвездный электронный ретранслятор PROFIBUS прозрачно передается физическим битом слоя и не имеет ничего общего с протокол верхнего слоя. Поэтому она применяется ко всем RS485-based PROFIBUS протоколы, в том числе: PROFIBUS-DP/V0, V1. V2, и различные профили приложений, в том числе: профессиональная (безопасная), Redundancy (redundancy), система Ident s (система идентификации) и так далее. Поддерживает подключение к многопрофильной связи, например, протокол функции S7, основная станция связи класса 2; Также поддерживает протокол MPI, протокол PPI и протокол RS485 с бесплатным портом связи, И также может быть использован для другой шины или сети передачи RS485, например, MODBUS и т. д. 4-7 без интерфейса main/slave, без интерфейса ввода/вывода, без терминального/нетерминального узла: для каждого интерфейса RS485, мастер/раб может быть подключен к каждому интерфейсу. 4-8 четырехзвездочные электронные Масштабируемые репитер концентраторы доступны в двух моделями: 1. Модельный FS-PB-RPT: высокоскоростная втулка ретранслятора, скорость передачи данных 0 ~ 12 Мбит/с Адаптивная. 2. Модель FS-PB-RPT-1.5M: скорость передачи данных составляет 0 ~ 1,5 Мбит/с адаптивной и сигналов ограничивается в управлением скоростью, которая имеет лучшую производительность анти-помех. 4-9 сегментная Изоляция: каждый интерфейсный сегмент изолирован друг от друга. Каскад: любой интерфейсный сегмент может быть каскадирован ретранслятором PROFIBUS, чтобы расширить Количество сегментов интерфейса. Количество каскадов может быть связано с скоростью передачи данных.

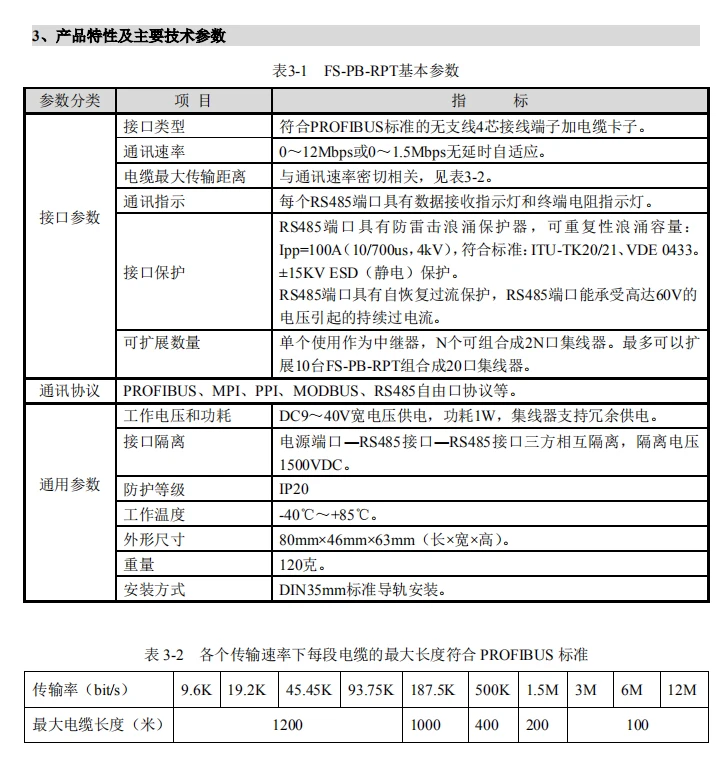

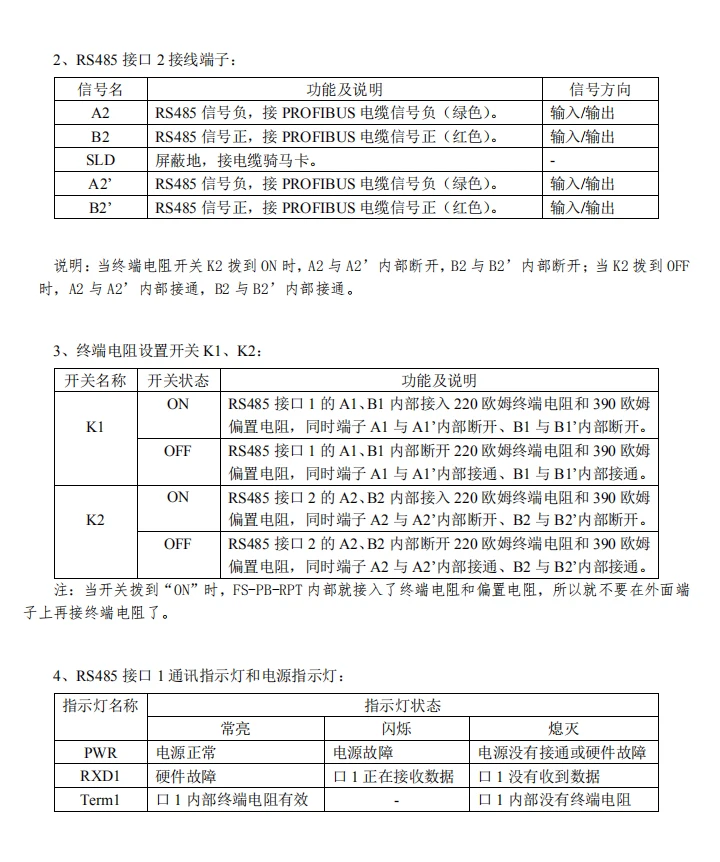

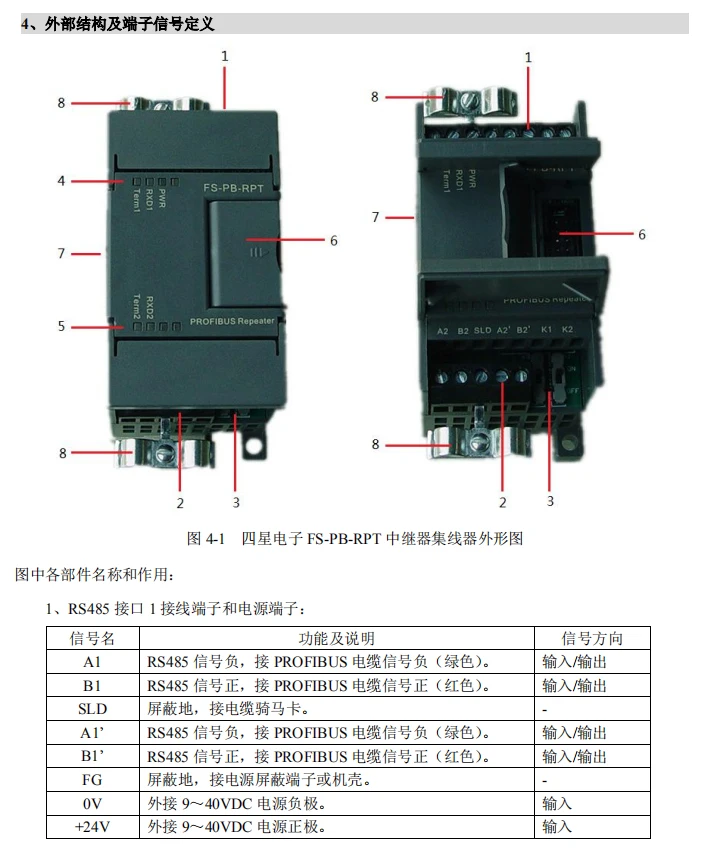

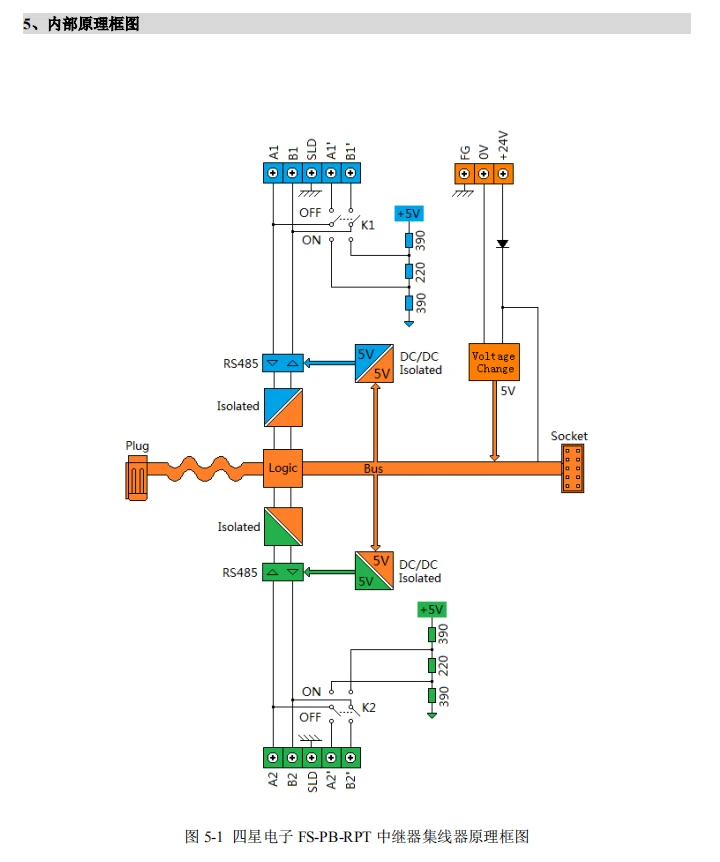

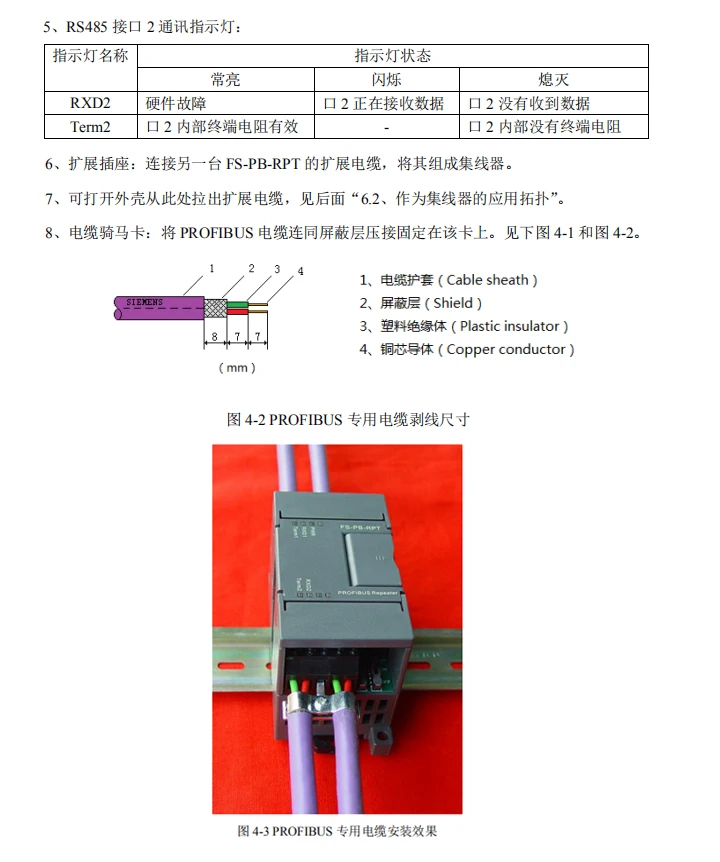

6. Топология применения четырехзвездочного электронного PROFIBUS втулка ретранслятора

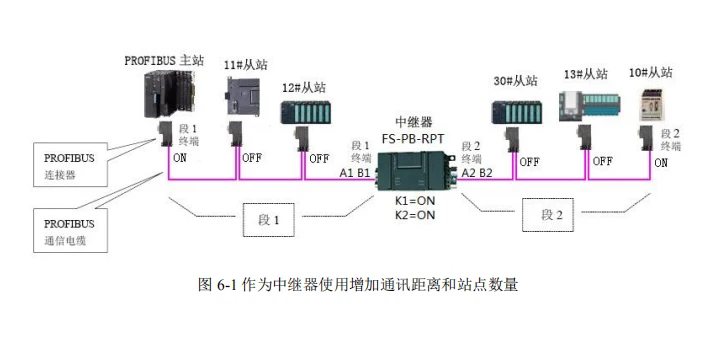

Четырехзвездочная электронный FS-PB-RPT втулка ретранслятора очень гибкая и может использоваться в качестве ретранслятора. Несколько может быть объединены в эпицентра деятельности. Например, N, FS-PB-RPT может быть расширен, чтобы сформировать 2N портовый концентратор. Сеть, звездная сеть, сеть деревьев И гибридной топологии сети. Пользователь должен правильно установить конечный резистор, как показано на рисунке, в противном случае связь будет невозможна. ВКЛ и ВЫКЛ на рисунке показывают, что он будет в центре В оконечное сопротивление переключения настроек на реле FS-PB-RPT или bus, с помощью которого можно переключается на соответствующего положения. Каждая станция PROFIBUS должна быть подключена с помощью соединителя шины PROFIBUS, что устраняет проблему ветки. В соответствии со стандартом PROFIBUS устройство, работающее как автобусный терминал, не может быть отключено. В противном случае, если питание отключено, напряжение смещения оконечного резистора будет потеряно, и связь будет ненадежной или даже не может общаться нормально. 6,1. Топология приложения как ретранслятор: В FS-PB-RPT представляет собой PROFIBUS RS485 ретранслятор сигнала при использовании самостоятельно. Необходимо только правильно подключать и правильно установить концевой резистор. Он может работать нормально, когда питание включено, другие настройки не нужны. Ниже представлены различные топологии сети, используемые в качестве Ретрансляторов. Когда Длина шины превышает указанную длину или количество станций с соответствующей скоростью передачи данных, шина делится на сегмент автобуса 1 и автобусный сегмент 2 ретрансляторами, каждый сегмент, соответствующий заданной длине и количестве станций с различной скоростью передачи данных.

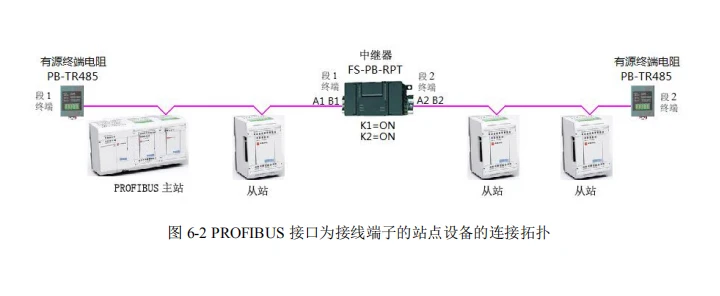

Для устройств, на которых интерфейс PROFIBUS не является разъемом DB9F, а клеммным блоком, возможно, вы не сможете использовать разъем шины PROFIBUS. Для такой площадки PROFIBUS кабель подключения должен быть подключен как можно больше в нулевой ветке, а терминал должен быть установлен на автобусном терминале. Выходной резистор и убедитесь, что устройство не может быть отключено. Как показано на рис. 6-2.

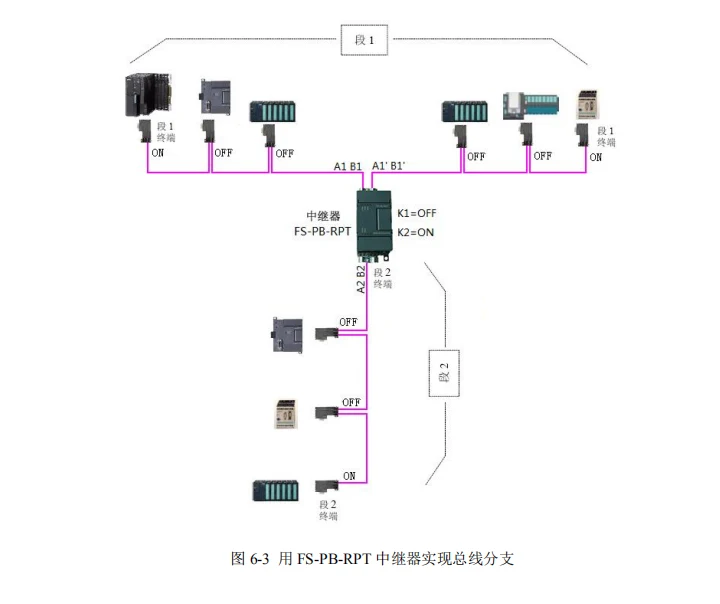

Автобусный сегмент 1 подключается к автобусному сегменту 2 с ретранслятором. В RS485 шины Спецификации лежит принцип может позволить себе автобус до конца, а также ретранслятор должна быть установлена в отделении. Репитер на рисунке ниже-это узел в сегменте шины 1 и терминал в сегменте шины 2.

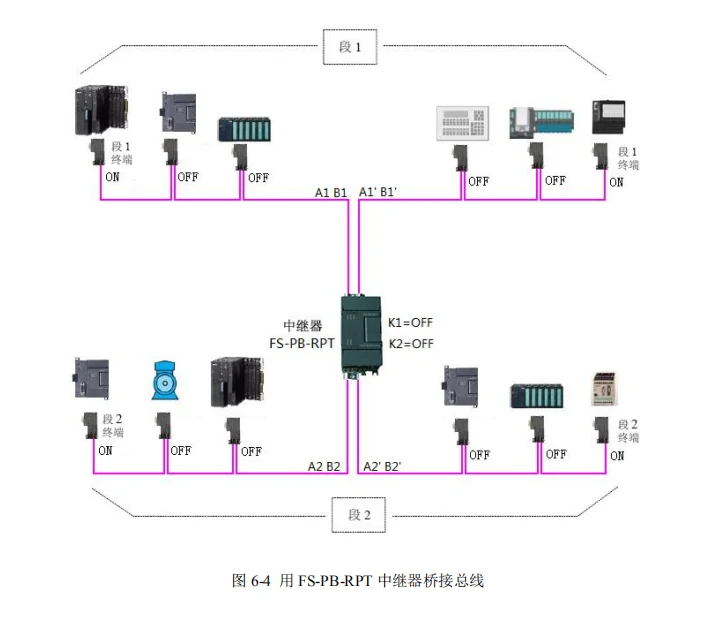

Автобусный сегмент 1 и автобусный сегмент 2 соединяются с ретранслятором. Двухсегментная шина может быть подключена в любом положении с помощью ретранслятора. Репитер на следующем рисунке является узлом как в сегменте шины 1, так и в сегменте шины 2.

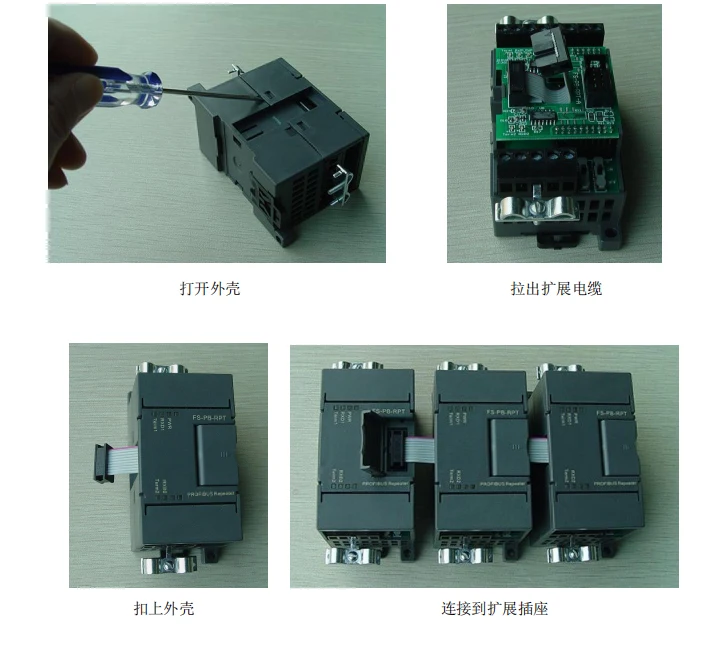

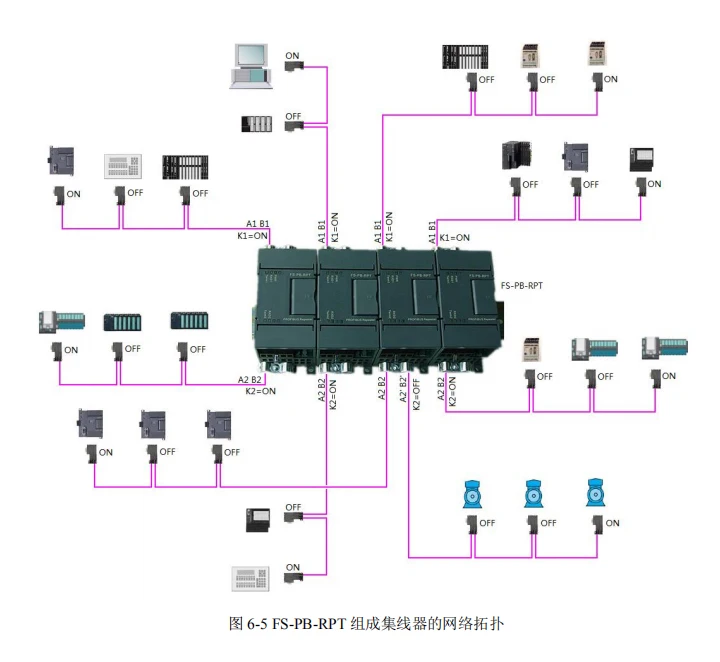

6,2. Топология приложения как хаб: При использовании FSPB-RPT для того чтобы сформировать концентратор, вам нужно откройте чехол и вытяните нить Удлинительный кабель с внутренней стороны, а затем подключите кабель-удлинитель для того, чтобы расширение гнезда предыдущего модуля. N FS-PB-RPT может быть расширен, чтобы сформировать 2N-портовый концентратор usb, как, например, 2 пульта ДУ можно создать 4-портовый концентратор, 3 пульта ДУ можно создать 6-портовый хаб, 4 может составить 8-портовый хаб..., и можно использовать на расстоянии до 10 FS-PB-RPT расширяется в 20-портовый концентратор. Если вам нужно увеличить количество интерфейсов, вы можете использовать каскадные.

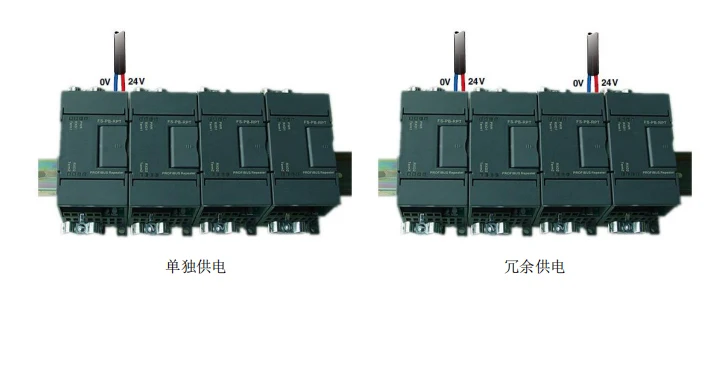

При использовании нескольких FS-PB-RPTs для формирования концентратора, может быть предусмотрен только один блок питания. Также возможно поставить два или более источника питания. В настоящее время, она представляет собой избыточное источника питания. Когда любой из источников питания теряет питание, он будет автоматически питаться от другого источника питания, и время переключения будет нулевым.

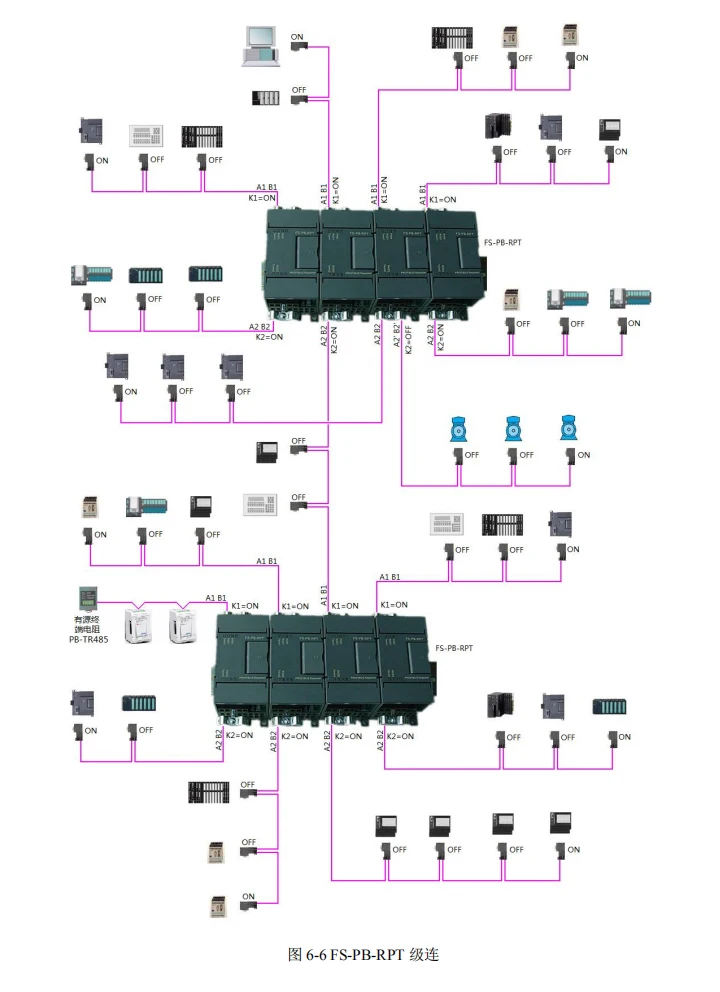

Четырехзвездочная электронная FS-PB-RPT является очень гибкой, когда она используется в качестве концентратора, что позволяет использовать сети автобусного типа, Звездные сети, сети деревьев и гибридные сети. Ниже представлены различные формы применения.

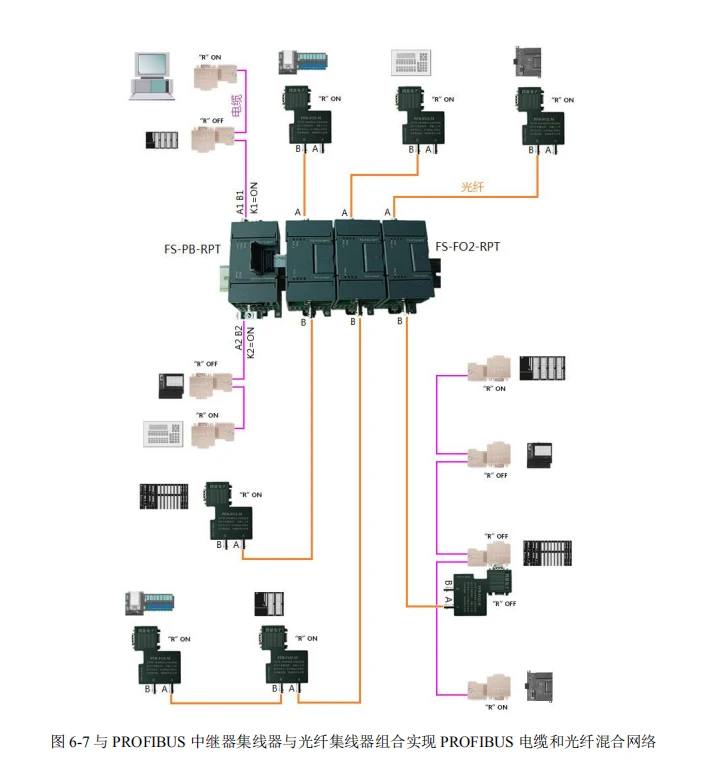

6,3. В сочетании с волоконный концентратор FS-FO2-RPT воплотить в жизнь PROFIBUS кабеля и волокна Гибридный сети, выполните следующие действия: FS-FO2-RPT представляет собой fieldbus Универсальные Комбинированные волоконный концентратор произведенный четыре звезды электроники. Он может быть в сочетании с четырехзвездочная в электронном виде расширяемый PROFIBUS втулка ретранслятора FS-PB-RPT воплотить в жизнь PROFIBUS кабеля и волокна Гибридный сети. К примеру, кабель используется в ближайший шкафа, и волокна используется на большом расстоянии. Пожалуйста, не забудьте правильно установить конечный резистор в соответствии с фигуркой, в противном случае он не будет общаться должным образом!

7: Вопросы и ответы

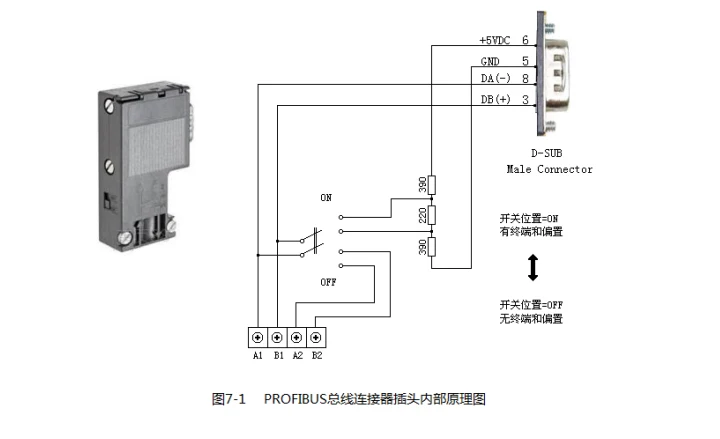

7,1 почему клеммные резисторы должны быть установлены на обоих концах (клеммах) сетевого сегмента RS485? Когда сигнал RS485 будет передан в кабеле, он будет генерировать отражение сигнала, то есть, передающий конец будет получать отраженный сигнал, генерируемый самим, что является сигналом ошибок. Этот сигнал отражение исключается в тех случаях, когда сопротивление параллельный резистор на конец кабеля равна волновое сопротивление кабеля. 7,2 почему станция как терминал в сегменте сети PROFIBUS не может быть отключена? В первом и прошлом сегментах PROFIBUS, клеммы называется клеммами. Для того, чтобы подавить отражение и низким уровнем искажений на RS485 сигнала, терминал кабель должно быть подсоединено во время использования A1 и B1 клеммы разъема шины, И Переключатель настройки концевого резистора, подключите разъем шины к интерфейсу клеммы. Необходимо установить в положение ON, таким образом, что интерфейс клеммы подключен к резистору 220 Ом, 390 Ом подтягивающий резистор и 390 Ом Раскрывающееся резистор для того, чтобы обеспечить стабильную работу сети. Для вытяжного резистора требуется 6 штифтов на разъеме DP. И 5 футов, 5 в постоянного тока, Рабочая мощность. Когда Клеммная станция теряет питание, Рабочая Мощность тягового резистора 5 в постоянного тока исчезла, что приведет к аномальной связи в сети или не может общаться. На рисунке ниже представлена Внутренняя схема штепсельной вилки PROFIBUS bus.

7,4. Какие коммуникационные протоколы могут четырехзвездочная электронный FS-PB-RPT втулка ретранслятора использоваться? Используется для PROFIBUS, MPI, PPI, MODBUS и RS485 протокол связи с свободными портами. 7,5. Сколько FS-PB-RPTs можно использовать для расширения в хаб? Данные, указанные в нашем руководстве, могут быть расширены до 20 портов с использованием 10 FS-PB-RPTs. Это консервативный данных. На самом деле, мы протестировали Использование 25 блоков для расширения, работа очень Стабильная и надежная, но учтите, что рекомендуется, чтобы пользователь расширял до 10 единиц до источника питания и других факторов. Когда есть более 10 единиц, каскад используется для расширения. 7,6. Как определить максимальный уровень связи, который может достигать вся сеть? Для формирования комплексной гибридной сети может использоваться втулка ретранслятора в виде FS-PB-RPT. Длина каждого сегмента сети варьируется. Максимальная скорость связи, которую можно достичь по всей сети, зависит от самого длинного сетевого сегмента кабеля. Если вы хотите увеличить скорость общения, вы можете использовать его. Репитер или концентратор разделяют более длинный сегмент, чтобы соответствовать вашим требованиям к скорости. 7. В чем заключается потеря термического резистора в сети? Когда кабель длинный или скорость связи высокая, если сетевой сегмент теряет концевой резистор, это определенно сделает сеть не в состоянии нормально общаться, или он может общаться только с очень низкой скоростью. Независимо от длины кабеля сегмента сети, необходимо правильно установить конечный резистор. Все сделано в соответствии со спецификациями, чтобы избежать сбоев связи, в частности, некоторые раздражает сбоев программного обеспечения. 7,8 Что делать, когда ветка в сети RS485 слишком длинная? Это замедляет скорость передачи данных, а также может привести к ненадежному общению, а также к задержкам доступа на какой-либо сайт и другим неясным мягким повреждениям. Длина ветка обычно контролируется на расстоянии 1 метра. Идеально подходит для подключения шины к клемме. Длина веточной линии равна нулю, но, возможно, будет хлопотно подключить автобус к одному терминалу. Интерфейс RS485 для продуктов Siemens, таких как PROFIBUS, PPI и MPI, использует две пары терминалов, что устраняет проблему ветвей. 7,9. Как осуществить высокоскоростную связь на большие расстояния с профибусом? Когда PROFIBUS общается с высокой скоростью, например, скорость связи более 3 Мбит/с, максимальный кабель может достигать только 100 метров. Включение нескольких ретрансляторов или концентраторов вызовет такие проблемы, как задержка сигнала, повышенная стоимость и хлопотный источник питания. Это наиболее экономически эффективное решение. Такие как четырехзвездочная электронный PROFIBUS волокна адаптеры канала связи FS-OLM2-S и FS-OLM2-M.
