Описание товара

Плата Altera Cyclone FPGA EP3C16 EP3C16Q240C8N ALTERA III плата для оценки развития|ДемонстрационныеПлата Altera Cyclone FPGA EP3C16 EP3C16Q240C8N ALTERA III плата для оценки развития|ДемонстрационныеПлата Altera Cyclone FPGA EP3C16 EP3C16Q240C8N ALTERA III плата для оценки развития|ДемонстрационныеПлата Altera Cyclone FPGA EP3C16 EP3C16Q240C8N ALTERA III плата для оценки развития|ДемонстрационныеПлата Altera Cyclone FPGA EP3C16 EP3C16Q240C8N ALTERA III плата для оценки развития|ДемонстрационныеПлата Altera Cyclone FPGA EP3C16 EP3C16Q240C8N ALTERA III плата для оценки развития|Демонстрационные

Плата FPGA EP3C16 EP3C16Q240C8N ALTERA Cyclone III FPGA, плата для оценки развития

Макетная плата FPGA, предназначенная для серии ALTERA Cyclone III, имеет встроенное EP3C16 и объединяет различные стандартные интерфейсы, довольно легко для периферийных расширений.

Обзор

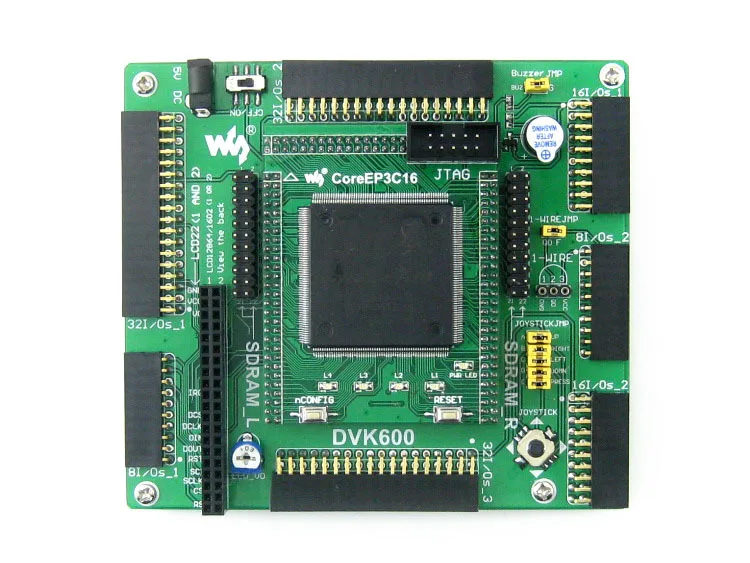

OpenEP3C16-CЭто плата разработки FPGA, которая состоит из материнской платыDVK600И основная плата FPGACoreEP3C16.

OpenEP3C16-C поддерживает дальнейшее расширение с различными отдельно приобретаемый аксессуар доски для специфического применения. Модульный и открытый дизайн делает его идеальным для запуска разработки с устройствами серии ALTERA Cyclone III FPGA. OpenEP3C16-C позволяет начать свой дизайн с процессором Nios II легко и быстро.

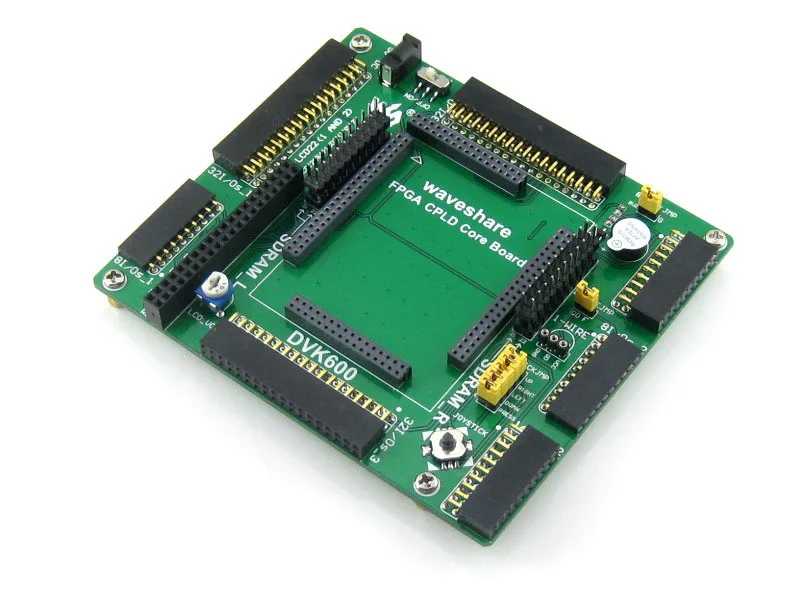

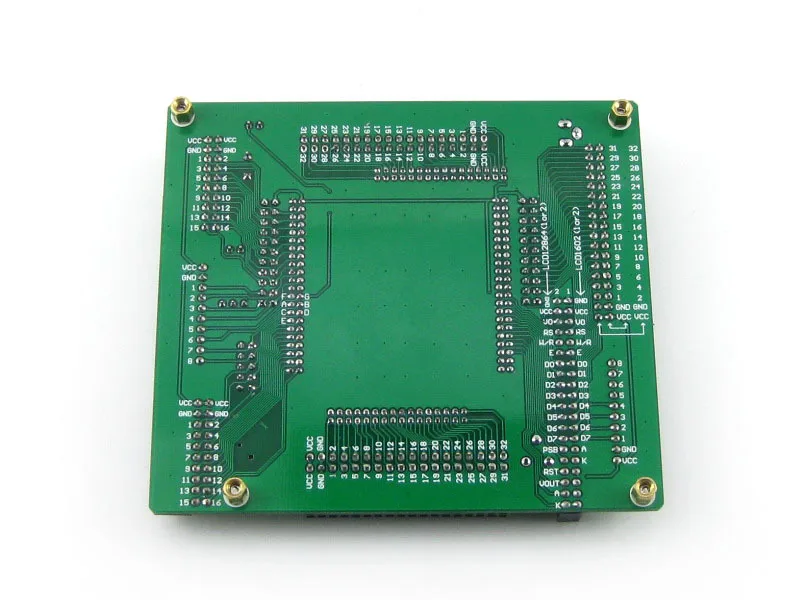

What's на Материнская плата печатная плата

  1. FPGA CPLD разъем основной платы:Для легкого подключения материнских плат, которые интегрируют чип FPGA CPLD на бортовой
  2. Интерфейс 8I/Os_1,Для подключения дополнительных плат/модулей
  3. Интерфейс 8I/Os_2,Для подключения дополнительных плат/модулей
  4. Интерфейс 16I/Os_1,Для подключения дополнительных плат/модулей
  5. Интерфейс 16I/Os_2,Для подключения дополнительных плат/модулей
  6. Интерфейс 32I/Os_1,Для подключения дополнительных плат/модулей
  7. Интерфейс 32I/Os_2,Для подключения дополнительных плат/модулей
  8. Интерфейс 32I/Os_3,Для подключения дополнительных плат/модулей

Все интерфейсы I/O выше:

  • Возможность моделирования как USART, I2C, SPI, PS/2 и т. Д.
  • Возможность управления устройствами, такими как FRAM, FLASH, USB, Ethernet и т. д.
  1. SDRAM (синхронное динамическое ОЗУ) интерфейс
    • Для подключения платы аксессуаров SDRAM
    • Также работает как расширительные разъемы FPGA CPLD pins
  2. ЖК-дисплей интерфейс,Для подключения LCD22, LCD12864, LCD1602
  3. Интерфейс с одним проводом:Легко подключается к однопроводным приборам (посылка-92), например, датчику температуры (DS18B20), электронному номеру регистрации (DS2401) и т. д.
  4. Разъем постоянного тока 5 В
  5. Джойстик:Пять положений
  6. Зуммер
  7. Потенциометр:Для регулировки подсветки LCD22 или LCD12864, LCD1602, регулировка контрастности
  8. Мощность переключатель
  9. Зуммер джемпер
  10. Джемпер с одним проводом
  11. Джойстик джемпер

Для Джемперы 17-19:

  • Короткая перемычка для подключения к I/Os, используемая в коде примера
  • Откройте перемычку для подключения к другим пользовательским контактам через соединительные провода

DVK600 поддерживает широкий спектр различных материнских плат, поэтому некоторые интерфейсы могут быть не подключены и бесполезны при подключении к определенным системным платам.

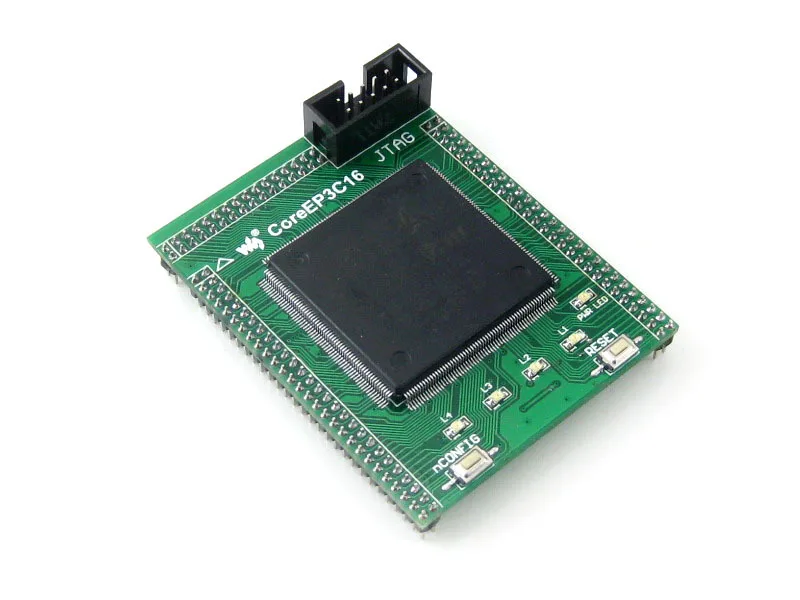

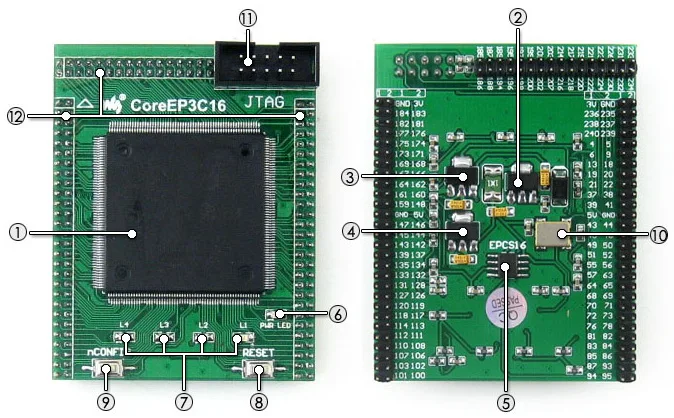

What's на CoreEP3C16

  1. EP3C16Q240C8N:Устройство ALTERA Cyclone III FPGA, которое оснащено:
    • Рабочая частота:50 МГц
    • Операционной Напряжение:1,15 V ~ 3,465 V
    • Посылка:QFP240
    • I/Os:136
    • LEs:15408
    • Оперативная память:504kb
    • PLLs: 4
    • Исправление/программирование:Поддержка JTAG
  2. AMS1117-3.3,3,3 V регулятор напряжения
  3. AMS1117-2.5,2,5 V регулятор напряжения
  4. AMS1117-1.2,1,2 V регулятор напряжения
  5. EPCS16,Встроенная память серии FLASH, для хранения кода
  6. Мощность индикатор
  7. Светодиоды
  8. Кнопка сброса
  9. Nconfig кнопки:Может быть использован для настройки чип FPGA, эквивалент мощности сброс
  10. Осциллятор с активным кристаллом, 50 м
  11. JTAG интерфейс:Для гайки/программирования
  12. Расширитель FPGA pins,Разъемы расширения доступны для VCC, GND и всех портов ввода/вывода для дальнейшего расширения

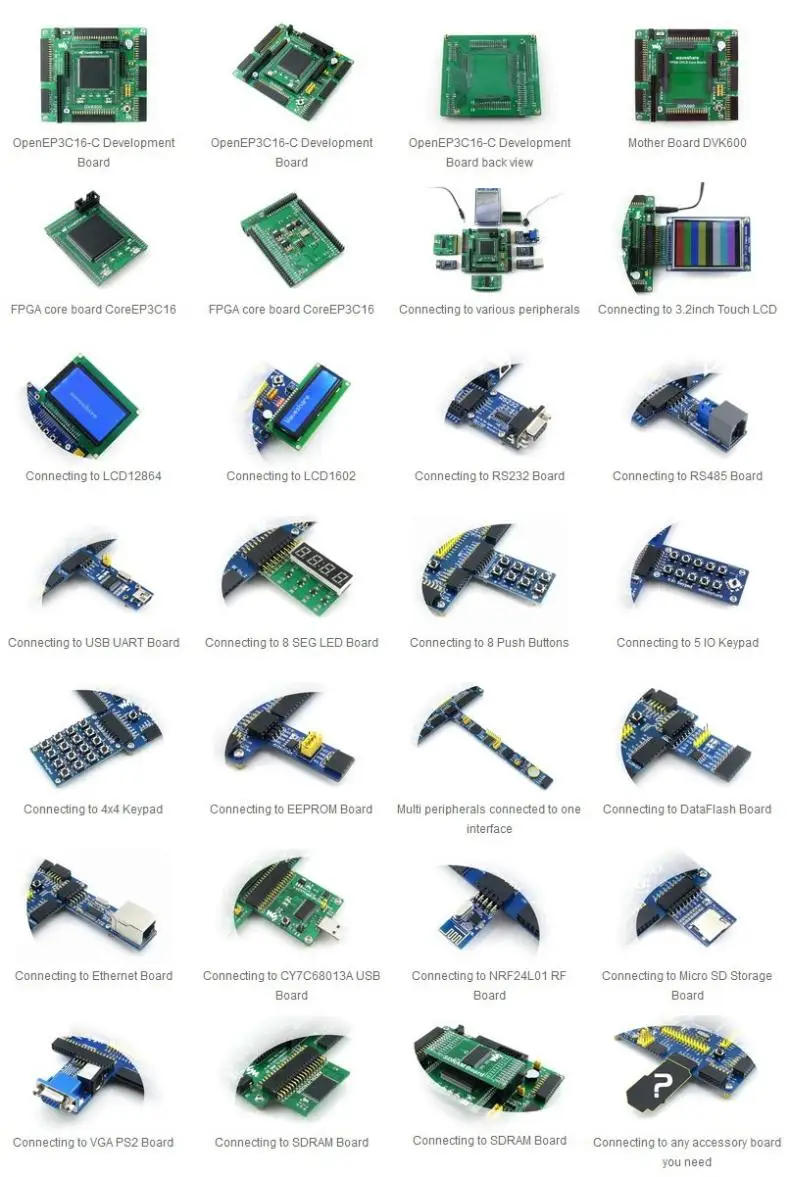

Фото

Примечание: OpenEP3C16-C не интегрировать любые программирования/функции отладки, программист/отладчик не требуется.

Примеры

В OpenEP3C16-C FPGA Совет по развитию поставляется с различными примеры болты с шестигранной головкой поддерживаемых периферийных устройств, которые дают вам быстрый старт разработать ваш собственный приложения.

Периферийное устройство Описание продукта: Интерфейс Verilog VHDL NIOS II C
S29GL128P NorFLASH 32I/Os     Y
AT24CXX EEPROM I2C √ √ √
FM24CXX Фрам I2C √ √ √
AT45DBXX DATAFLASH SPI     √
SD карта Флэш-память SPI     √
H57V1262GTR SDRAM (синхронное динамическое ОЗУ) Параллельный     √
PCF8563 РТК I2C     √
DS18B20 Температура датчик 1-проводной √ √ √
SP3232 Последовательной связи UART √ √ √
SP3485 Последовательной связи UART √ √ √
PL2303 USB UART UART √ √ √
FT245 Usb-fifo Параллельный     √
CY7C68013A USB устройство Ввода/вывода   √
ENC28J60 Ethernet controller SPI     √
Зуммер Звуковое устройство 1I/O (ШИМ) √ √ √
PS/2 клавиатура Вход устройства PS/2 √   √
Одной кнопки Вход устройства ---- √ √ √
4x4 клавиатуры Вход устройства 8I/Os √ √ √
Джойстик Вход устройства 5I/Os √ √ √
Светодиодный Дисплей устройства ---- √ √ √
8 SEG светодиодный Дисплей устройства 13I/Os √ √ √
Монитор с видеографической матрицей Дисплей устройства VGA √ √
Персонаж ЖК-дисплей Дисплей устройства 11I/Os √ √
Графический ЖК-дисплей Дисплей устройства 11I/Os √
3,2 дюймовый Мульти-Цвет ЖК-дисплей + сенсорный экран Демонстрационное устройство + Входное устройство 32I/Os     √

Интерфейс для гайки/программирования

В OpenEP3C16-C FPGA Совет по развитию интегрирует интерфейс JTAG для программирования/отладки.

JTAG имена и описание сигналов

Pin-код Название сигнала Описание продукта:
1 TCK Часы сигнала
2 GND Заземления сигнала
3 TDO Данных от устройства
4 VCC(TRGT) Цель источника питания
5 TMS JTAG state machine control
6 NC Без подключения
7 NC Без подключения
8 NC Без подключения
9 TDI Данные устройства
10 GND Заземления сигнала

Джтаг заголовок

Развития ресурсы

  • Соответствующее программное обеспечение (Quaters II, NIOS II и т. д.)
  • Демонстрационный код (Verilog, VHDL и NIOS II C)
  • Схема (PDF)
  • Документы разработки FPGA (таблицы данных и т. д.)

Вики:Www.wav eshare.com/wiki/OpenEP3C16-C

Посылка содержит

Вес:0,4 кг

  1. Макетная плата для OpenEP3C16-C x
  2. 4-контактный провод х 2
  3. 2-контактный провод х 2
  4. Кабель питания USB x 1
1  2  3  4
