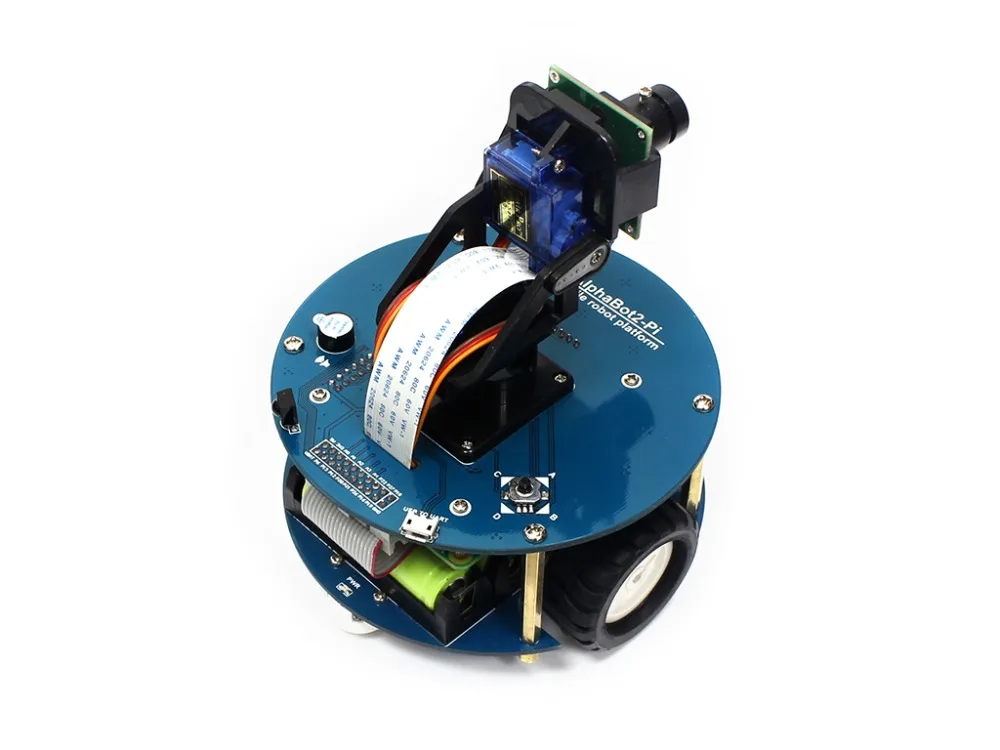

  AlphaBot2 Робот строительные kit для Raspberry Pi, с контроллером Raspberry Pi 3 Model B +

Обзор

Данный набор роботов AlphaBot2 предназначен для использования с программой «Raspberry Pi 3 Model B». Он имеет богатые общие функции робота, включая отслеживание линий, избегание помех, дистанционное управление Bluetooth/инфракрасным/Wi-Fi, мониторинг видео и т. д.

Благодаря высокой степенью интеграции модульная конструкция, это довольно легко собрать с помощью кнопки, без пайки, нет необходимости в проводке. Через несколько минут, потраченных на сборку оборудования, вы почти там, наши демонстрационные коды с открытым исходным кодом готовы помочь вам быстро начать работу.

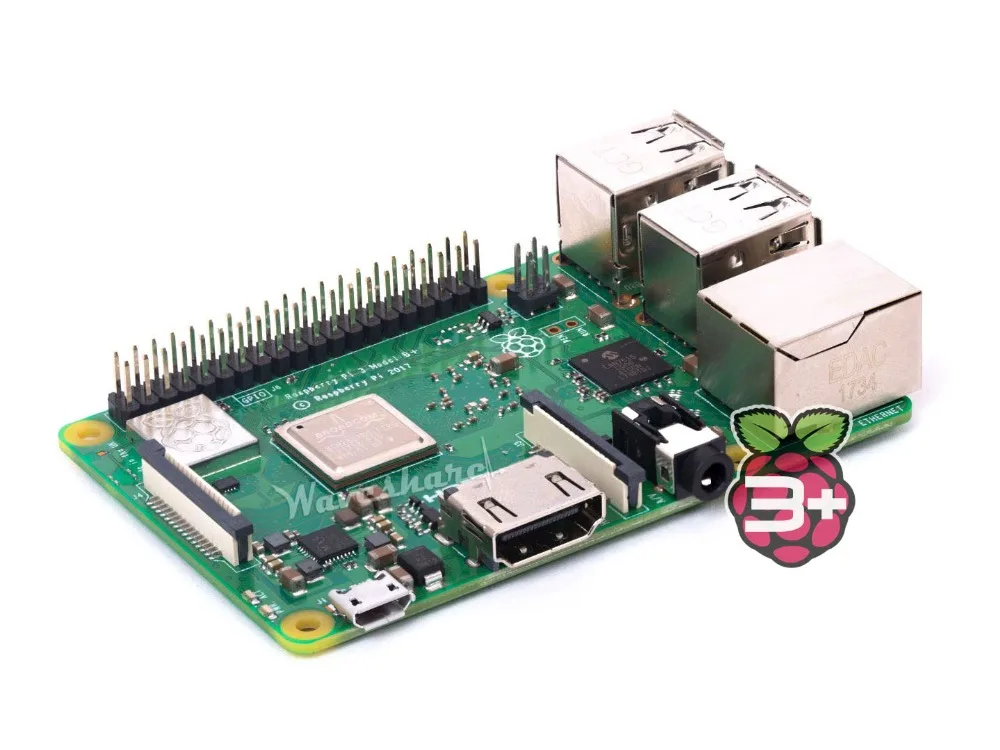

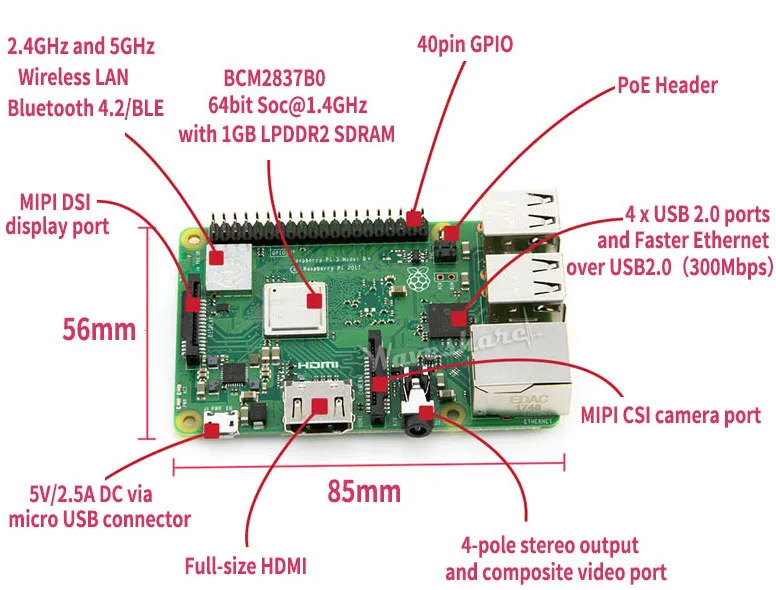

Raspberry Pi 3 Model B + Технические характеристики

• Broadcom BCM2837B0, Cortex-A53 (ARMv8), 64-разрядная SoC @ 1,4 ГГц
• 1 ГБ LPDDR2 SDRAM (синхронное динамическое ОЗУ)
• 2,4 ГГц и 5 ГГц IEEE 802,11. b/g/n/ac, беспроводная ЛВС, Bluetooth 4,2, BLE
• Gigabit Ethernet через USB 2,0 (максимальная производительность 300 Мбит/с)
• Расширенный 40 pin GPIO header
• Полноразмерный HDMI
• 4 порта USB 2,0
• Порт камеры CSI для подключения камеры Raspberry Pi
• Порт DSI для подключения сенсорного экрана Raspberry Pi
• 4-полюсный стереовыходной и композитный видеопорт
• Порт Micro SD для загрузки операционной системы и хранения данных
• 5V/2.5A DC вход питания
• Поддержка Ethernet-сети (PoE) (требуется отдельная шляпа PoE)

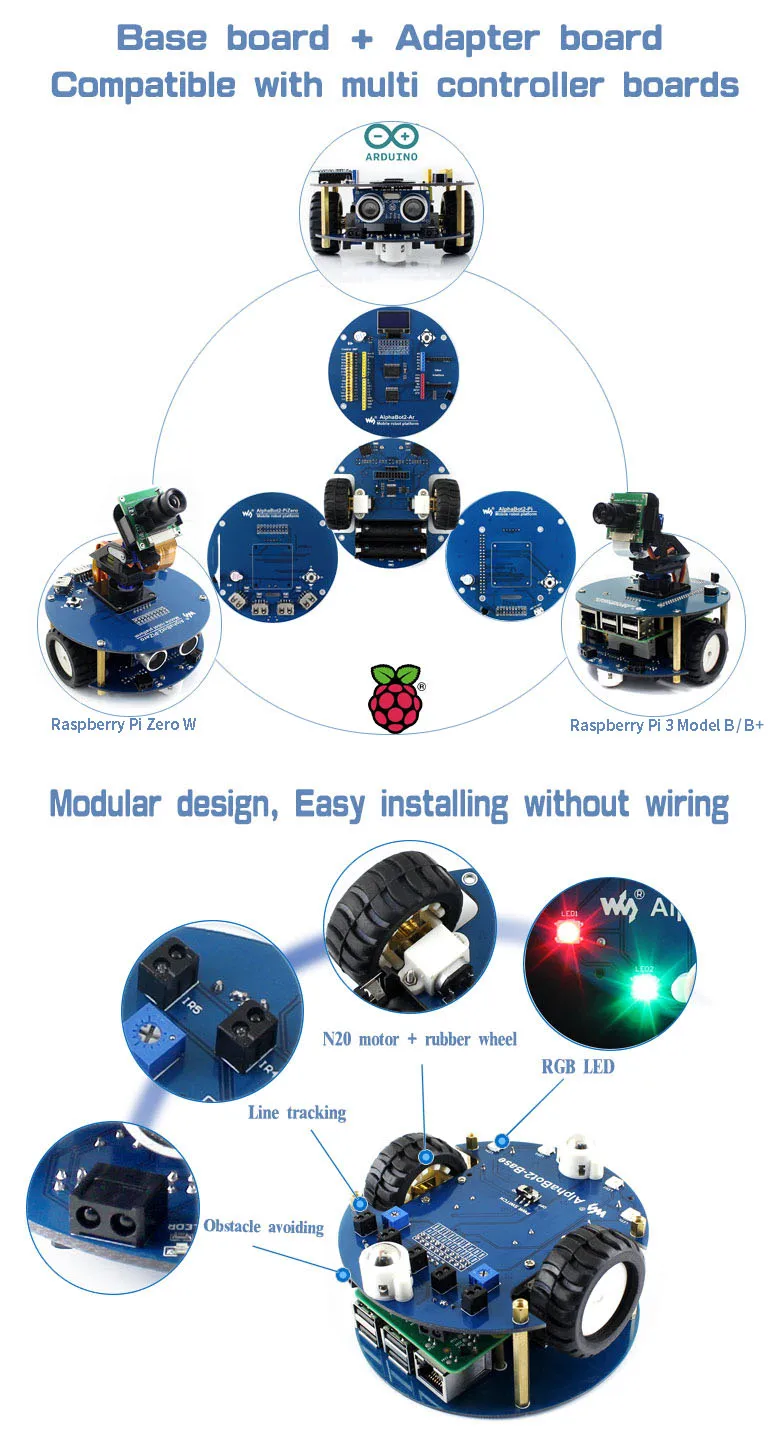

AlphaBot2 Особенности

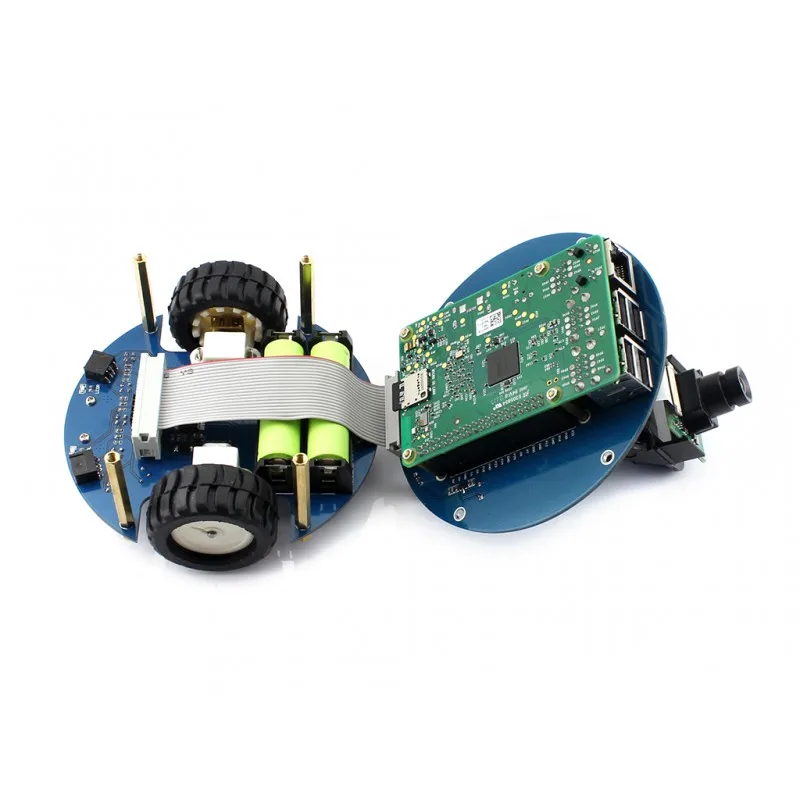

AlphaBot2 использует 2-х слойный структуру для того чтобы обеспечить отличную стабильность и совместимость.

AlphaBot2-Base, нижний регистр база шасси:

• 5-канальный инфракрасный датчик, аналоговый выход, в сочетании с гироскопом PID, стабильный линейный мониторинг
• Встроенные модули, такие как отслеживание линий, препятствование, не требует грязной проводки
• Двойной драйвер двигателя TB6612FNG, по сравнению с L298P, более эффективный, более компактный и менее нагреваемый
• Микро-мотор-редуктор N20, с металлическими шестернями, низким уровнем шума, высокой точностью
• Встроенные светодиоды RGB, цветное освещение, довольно классное

AlphaBot2-Pi Верхняя плата адаптера для контроллера:

• LM2596 регулятор напряжения, обеспечивает Pi с стабильной 5V питания
• Чип сбора AD TLC1543, позволяет Pi использовать аналоговые датчики
• PCA9685 servo controller, делает его более плавным, чтобы вращать головку сковороды
• Конвертер UART CP2102, простой для управления Pi через UART

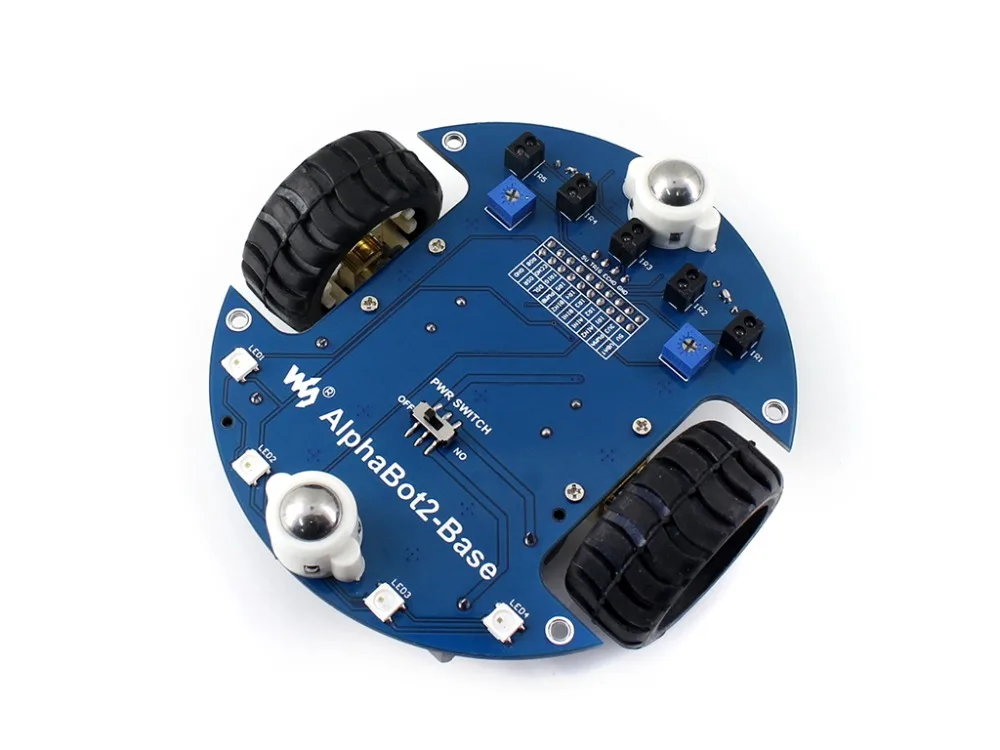

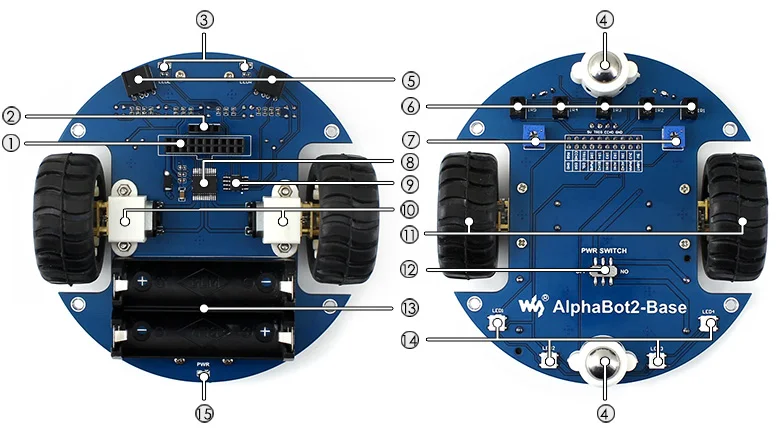

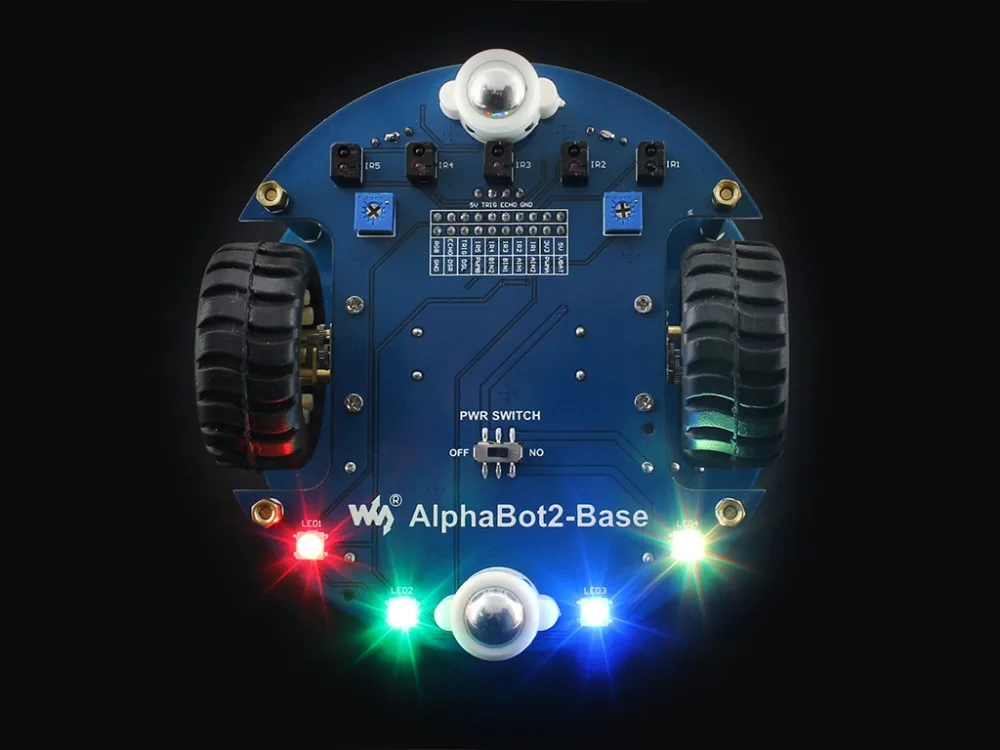

What's на AlphaBot2-Base

1. AlphaBot2 интерфейс управления:Для подключения различных контроллеров плата адаптера
2. Ультразвуковой Модуль интерфейса
3. Препятствие избегая показателей
4. Колесо направления Omni
5. ST188:Светоотражающий Инфракрасный фотоэлектрический датчик, для избежания помех
6. ITR20001/T:Светоотражающий Инфракрасный фотоэлектрический датчик, для отслеживания линии
7. ПотенциометрДля регулировки сопротивления препятствиям, избегающего диапазона
8. TB6612FNGДвойной H мост мотор драйвер
9. LM393Компаратор напряжения
10. Микро-мотор-редуктор N20Редукция скорости 1:30, 6 в/600 об/мин
11. Резиновые колесаДиаметр 42 мм, ширина 19 мм
12. Мощность переключатель
13. Батарея Патрон лампы:Поддерживает 14500 батареи
14. WS2812B:Светодиоды RGB насыщенного цвета
15. Мощность индикатор

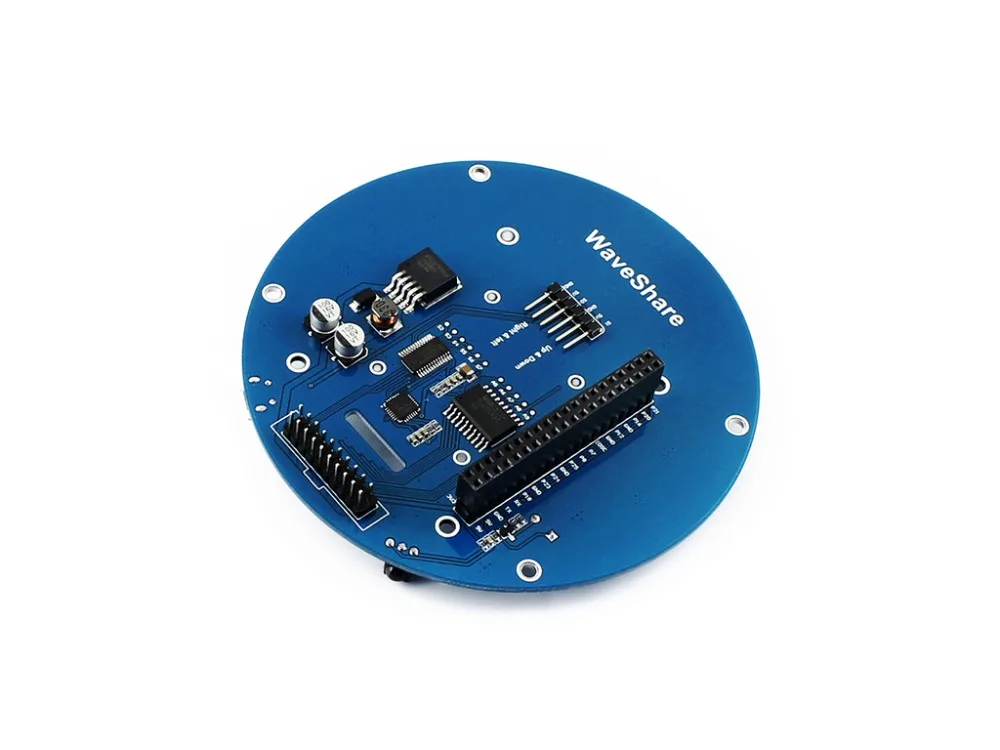

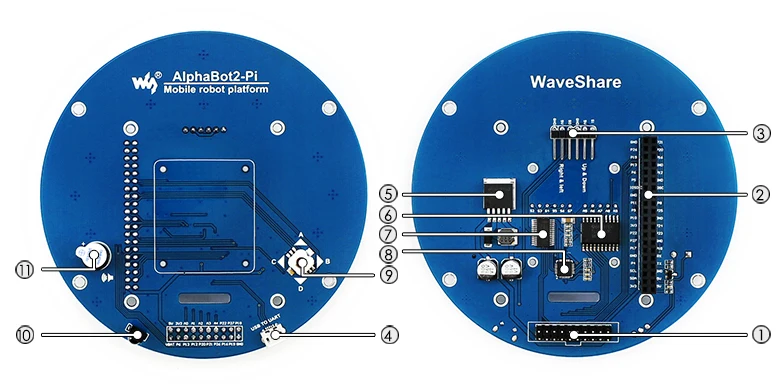

What's на AlphaBot2-Pi

1. AlphaBot2 интерфейс управления:Для подключения AlphaBot2-Base
2. Raspberry Pi интерфейс:Для подключения Raspberry Pi 3 Model B
3. Сервопривод интерфейс
4. USB к UART:Легко для управления Pi через UART
5. LM2596:Регулятор напряжения 5 В
6. TLC1543:10-битная объявление приобретения чип, позволяет Pi использовать аналоговые датчики
7. PCA9685:Servo controller, делает его более плавным, чтобы вращать головку сковороды
8. CP2102:Конвертер USB в UART
9. Джойстик
10. ИК-приемник
11. Зуммер

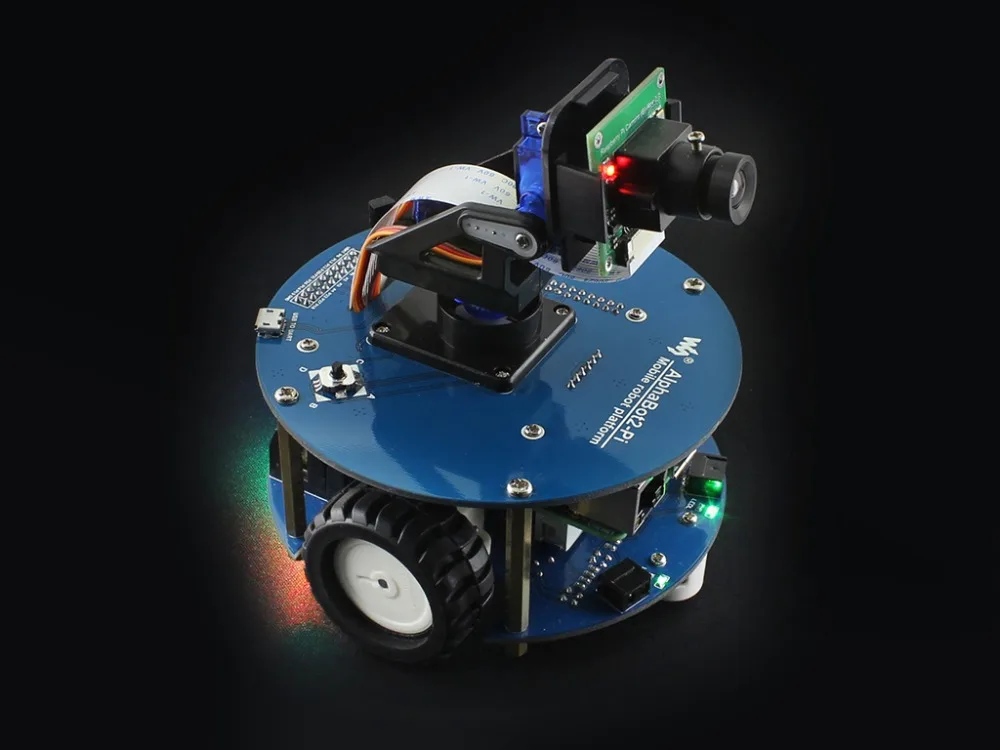

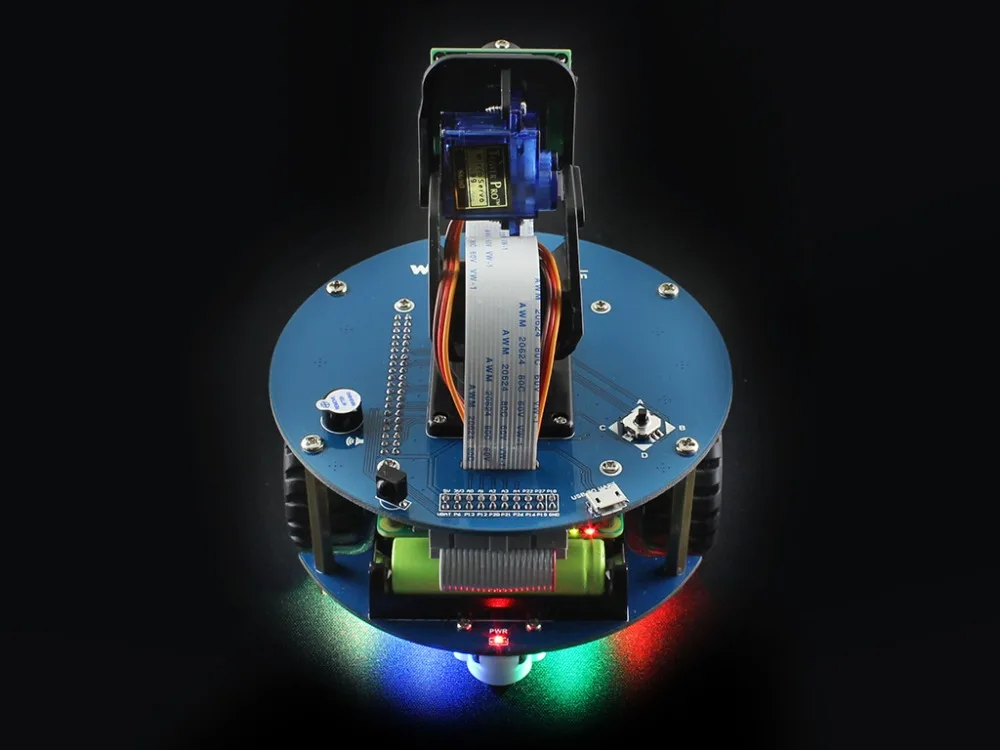

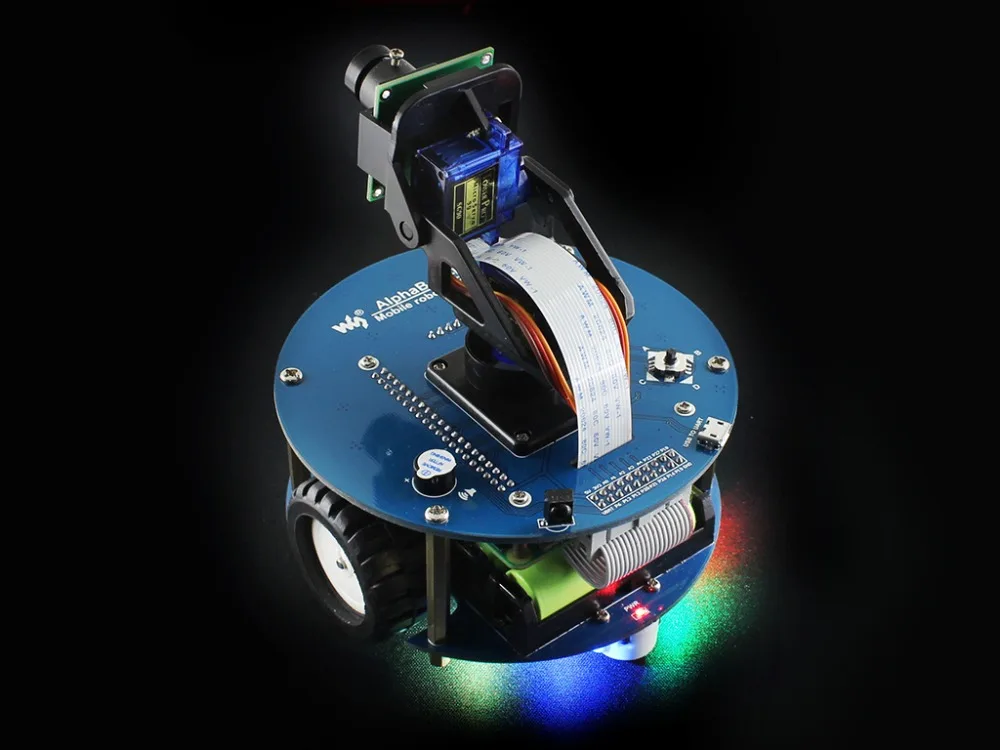

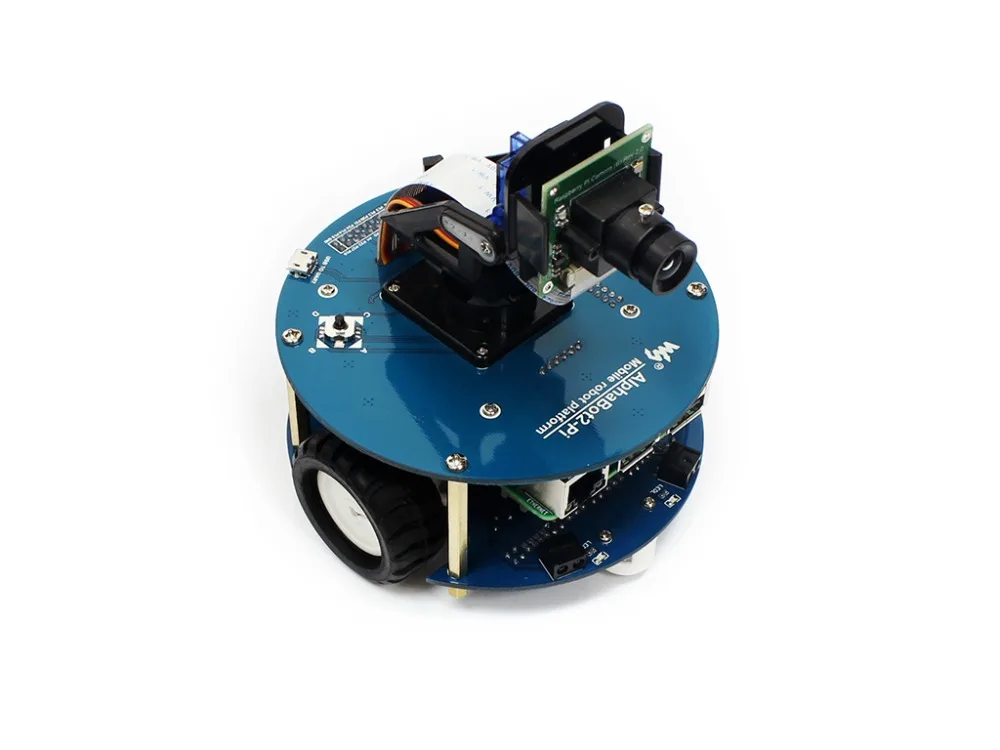

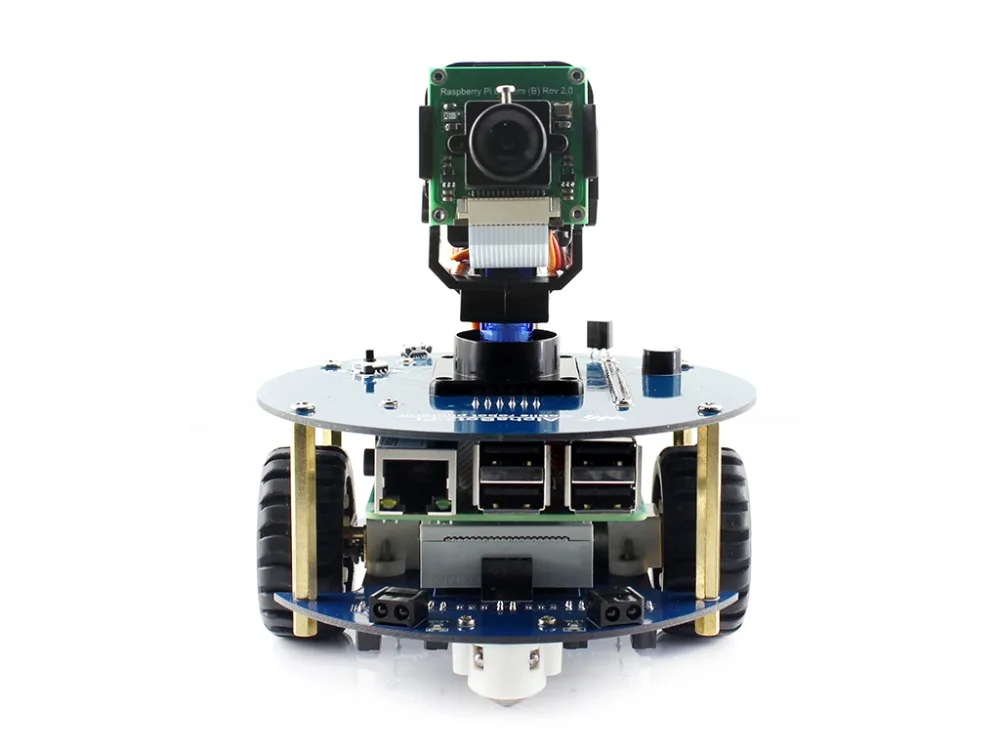

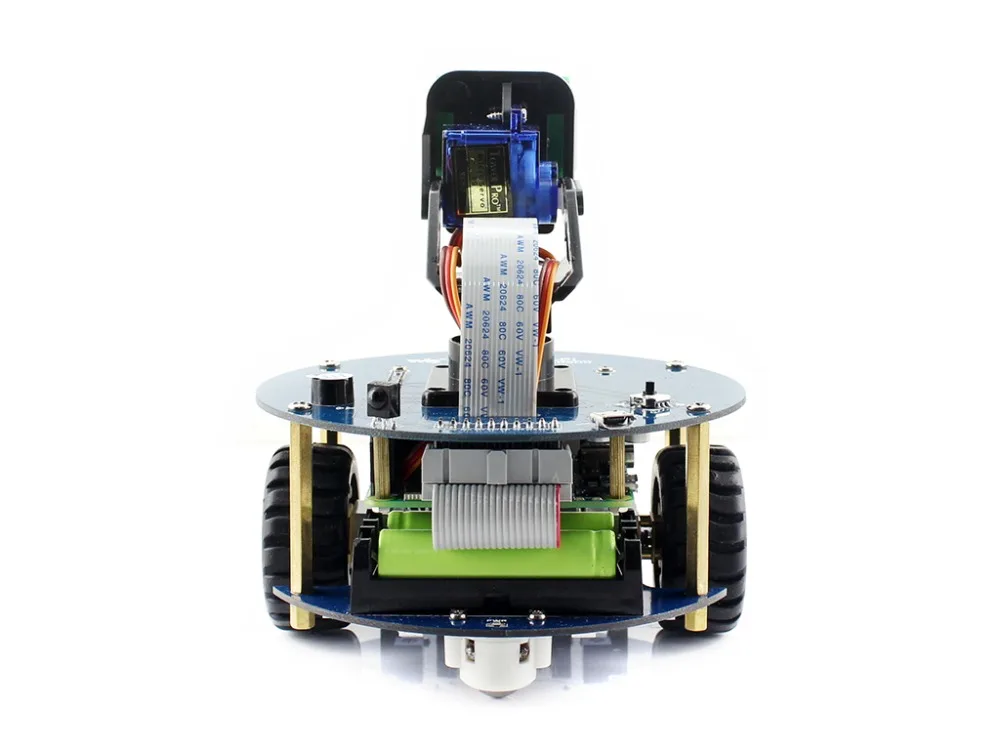

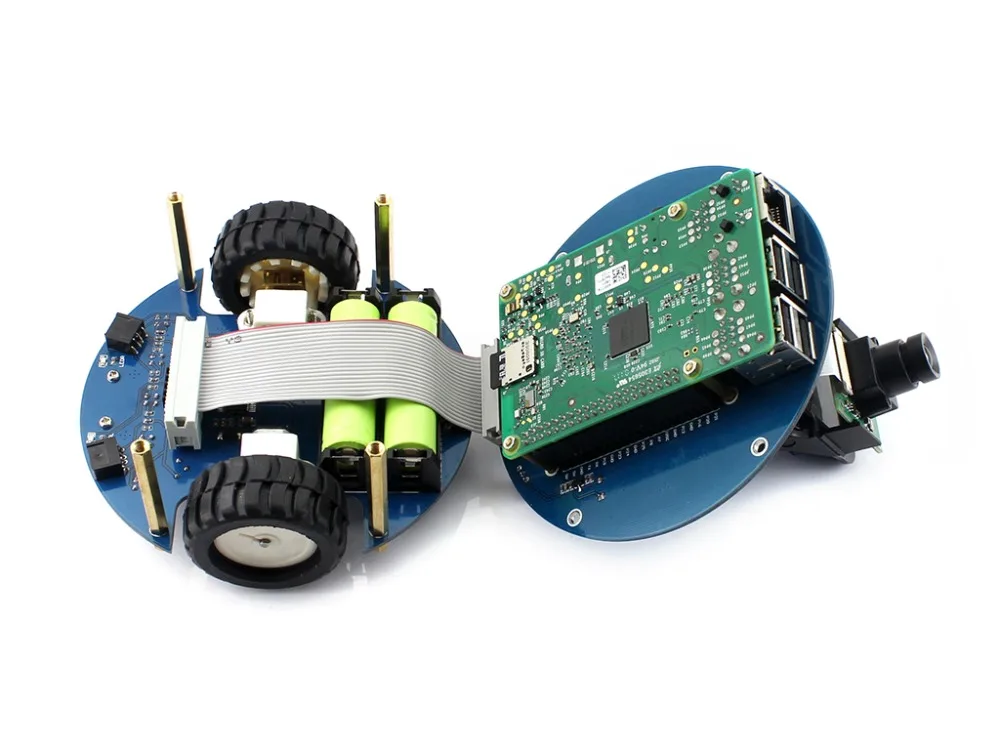

Фото

Примеры

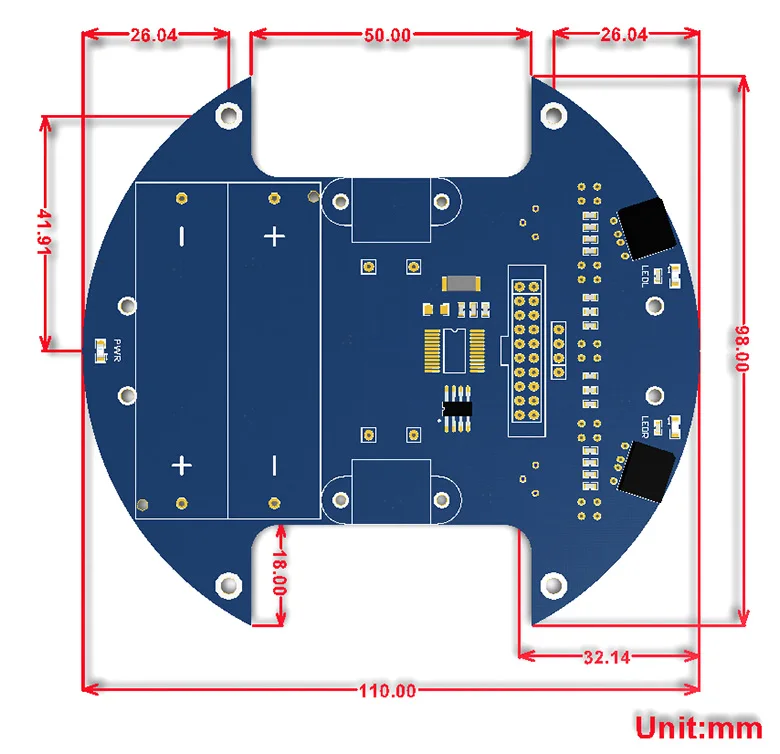

Размеры

Развития ресурсы

Вики:Www.wav eshare.com/wiki/AlphaBot2-Pi

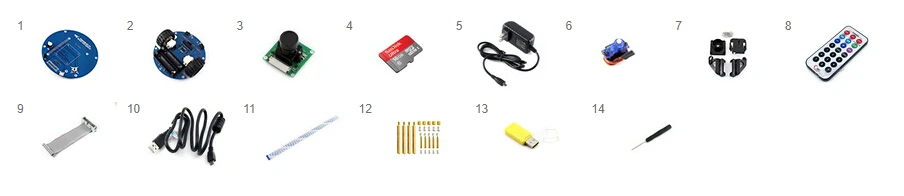

Посылка содержание

Вес:0,448 кг

AlphaBot2-Pi Acc пакет

Примечание: для работы этого продукта требуется две батареи 14500, которые не входят в комплект, и их следует приобретать отдельно.

1. AlphaBot2-Pi (плата адаптера) x1
2. AlphaBot2-Base (Базовое шасси) x1
3. Камера RPi (B) x1
4. Карта Micro SD 16 Гб x1
5. Адаптер питания стандарта США 5 В/3 А micro x1
6. SG90 servo x2
7. 2. Комплект наклона и панорамирования DOF x1
8. ИК-пульт дистанционного управления x1
9. FC-20P кабель 8 см x1
10. Кабель с разъемом USB type-A на micro B, x1
11. 15PIN FFC 25 см x1
12. AlphaBot2-Pi винты x1
13. Картридер Micro SD x1(Дополнительная Бесплатная доставка)
14. Отвертка x1(Дополнительная Бесплатная доставка)

Дополнительные детали в комплекте

1. Raspberry Pi 3 Model B + x1
