Описание товара

XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S500E оценочный комплект + XCF04SXILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S500E оценочный комплект + XCF04SXILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S500E оценочный комплект + XCF04SXILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S500E оценочный комплект + XCF04S



XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S500E оценочный комплект + XCF04S поддержка вспышки JTAG = Core3S500E

FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S500E на борту

Обзор

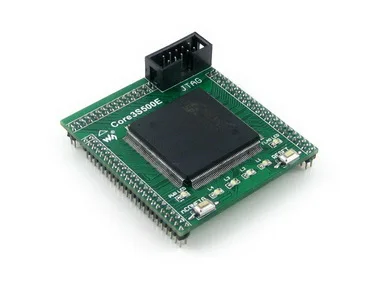

Core3S500E-это основная плата FPGA, которая оснащена устройством XC3S500E на борту, поддерживает дальнейшее расширение.

  • Бортовой 1 шт. XCF04S
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,0 мм шаговый шаг, подходит для подключения к вашей системе приложений

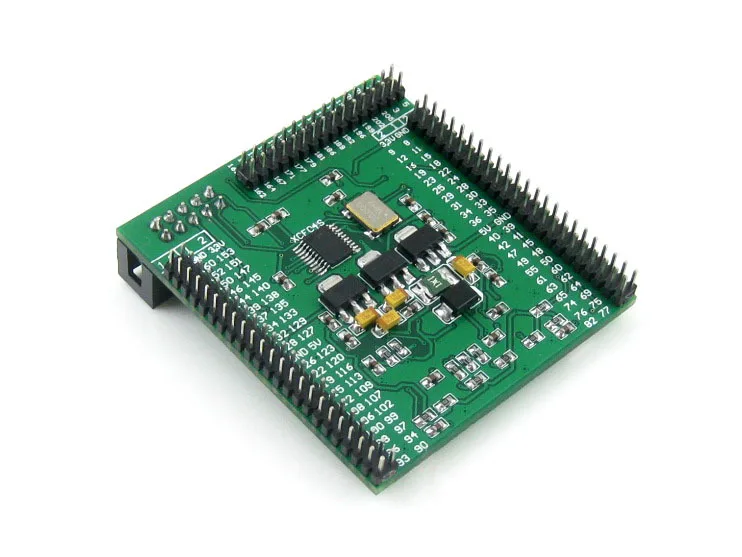

Что на борту

XC3S500E core board on board resource

  1. XC3S500E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,3 В
    • Посылка:QFP208
    • I/Os:116
    • LEs:500K
    • RAM:360кб
    • DCMs: 4
    • Отладка/программирование:Поддержка JTAG
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. XCF04S,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Индикатор инициализации FPGA
  9. Кнопка сброса
  10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. 50 м активный кристаллический осциллятор
  12. Интерфейс JTAG:Для отладки/программирования
  13. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фотографии

Примечание:
Core3S500E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.

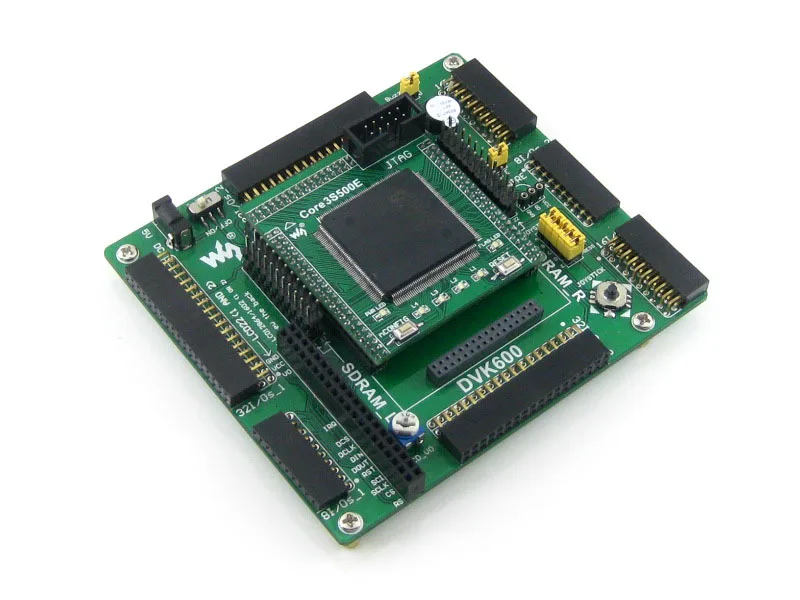

Материнская плата и программист/отладчик на фотографиях не включены в цену.

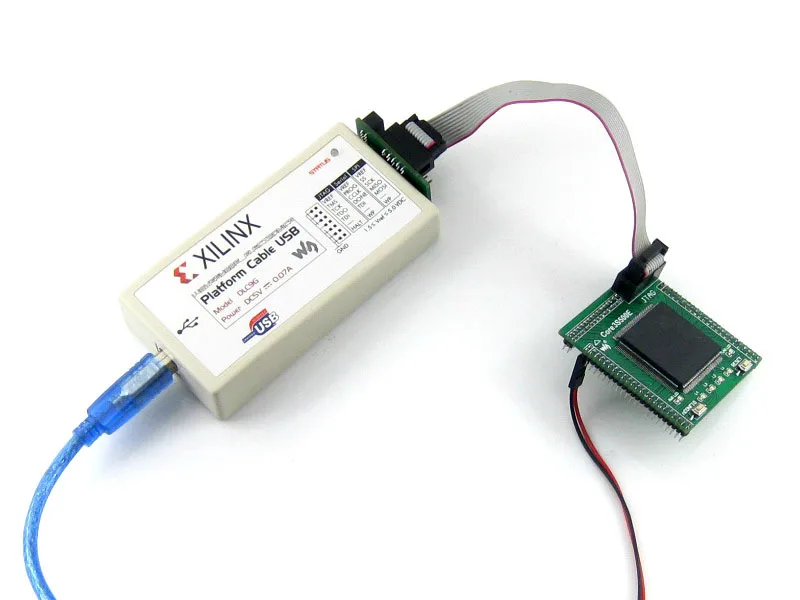

Интерфейс отладки/программирования

Основная плата Core3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG header pinout

Ресурсы для развития



  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA разработка документов
  • Вики:Www.wav eshare.com/wiki/Core3S500E

Посылка содержит

  1. Основная плата Core3S500E x 1
1
