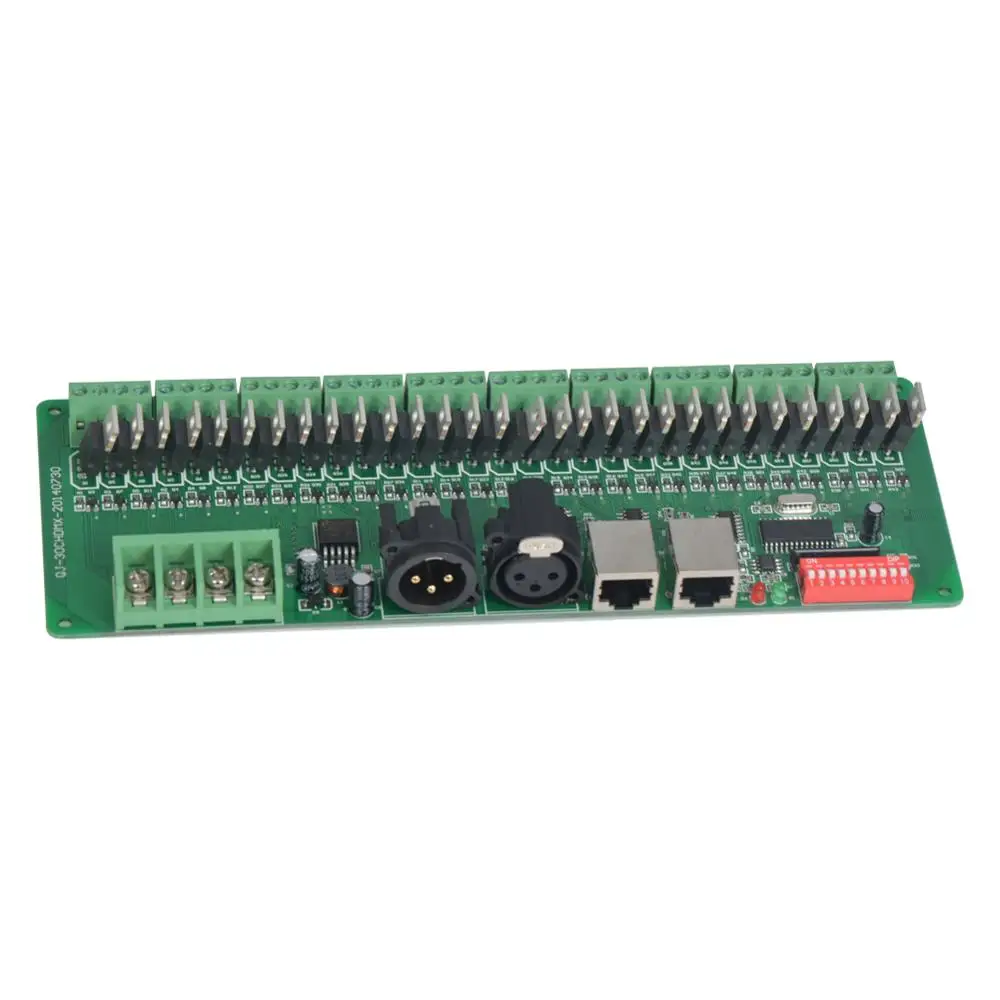

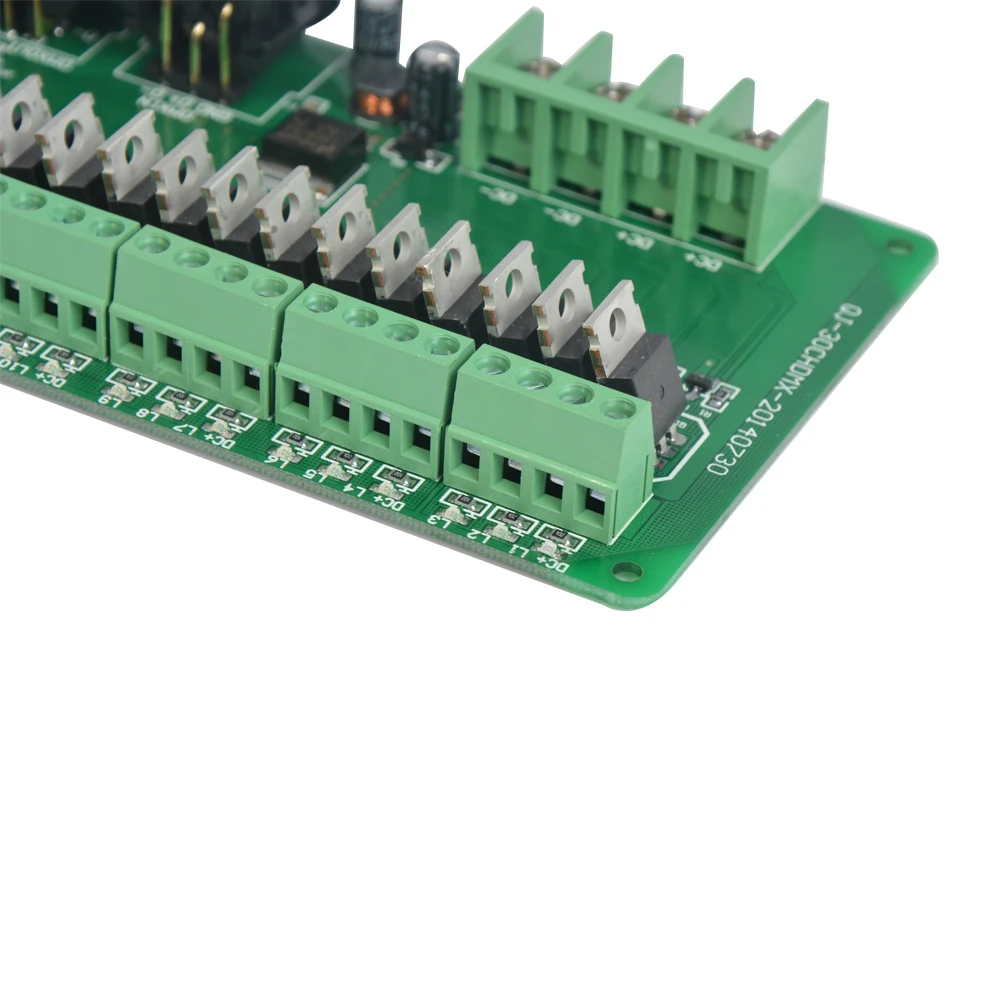

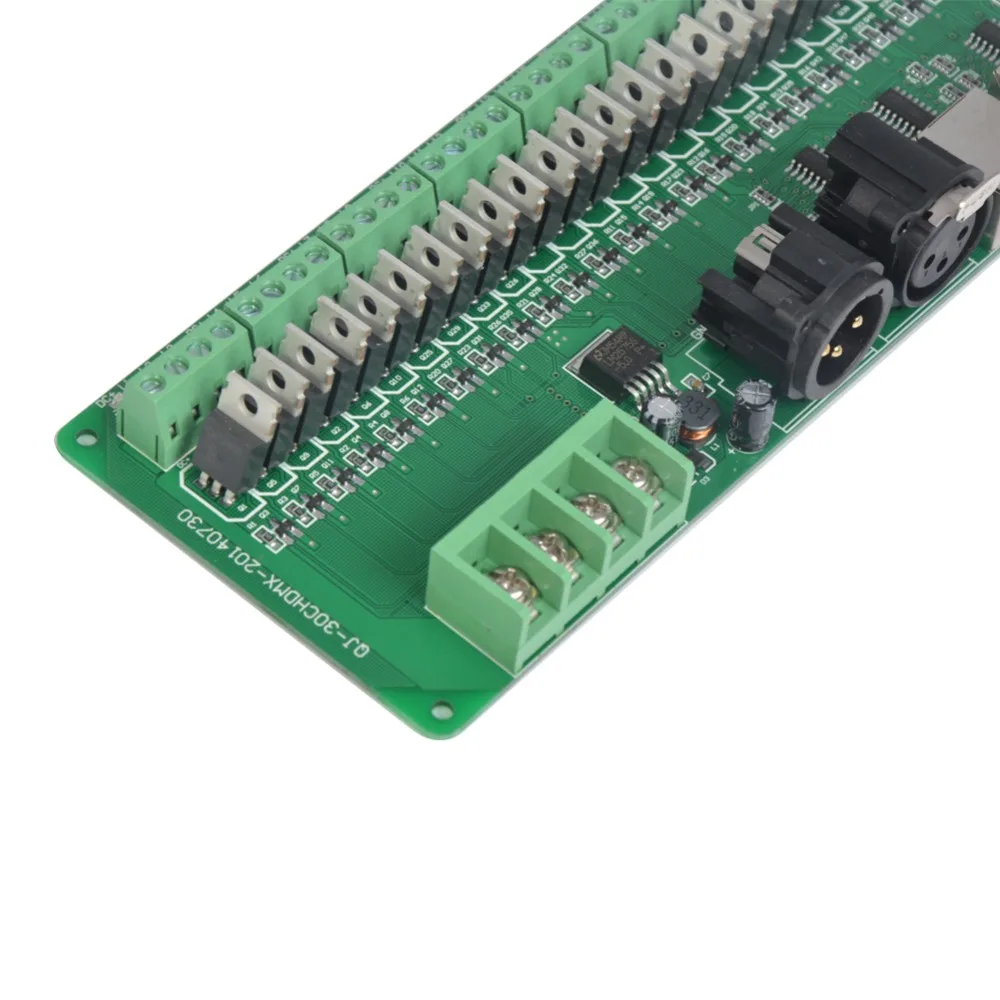

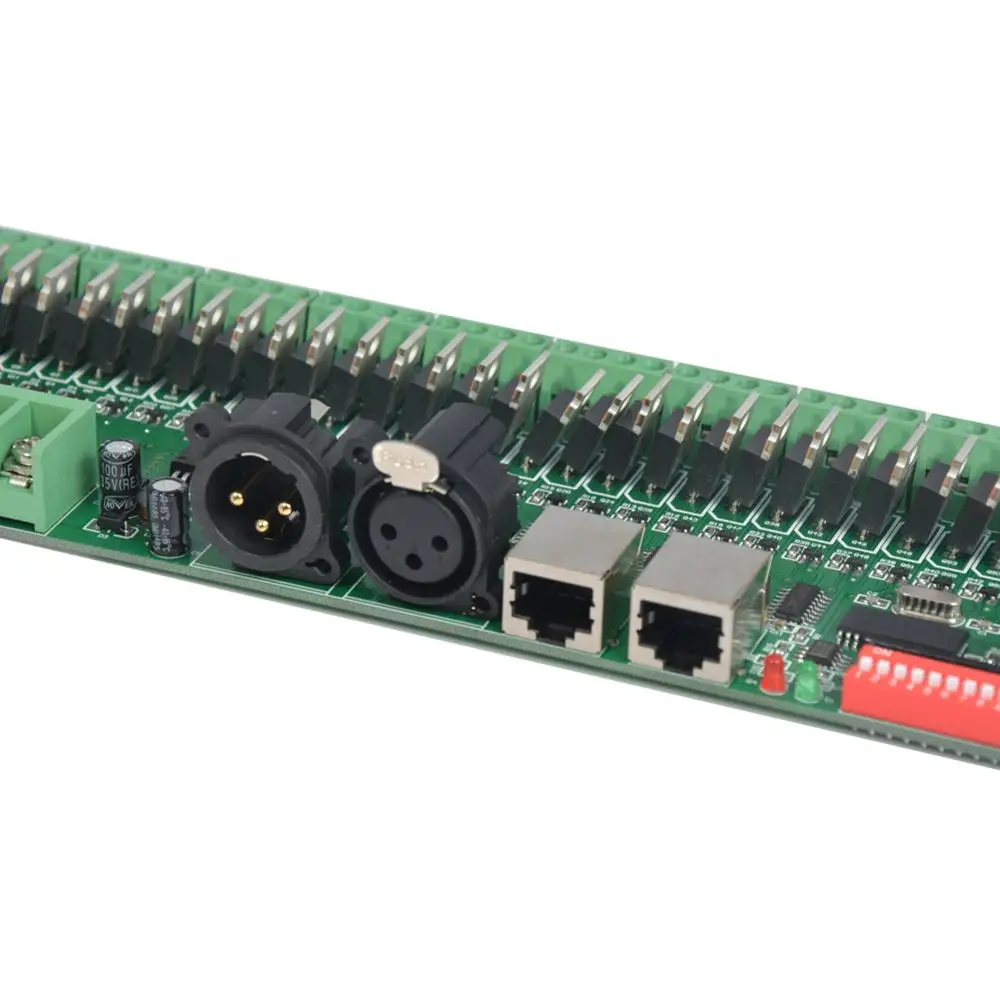

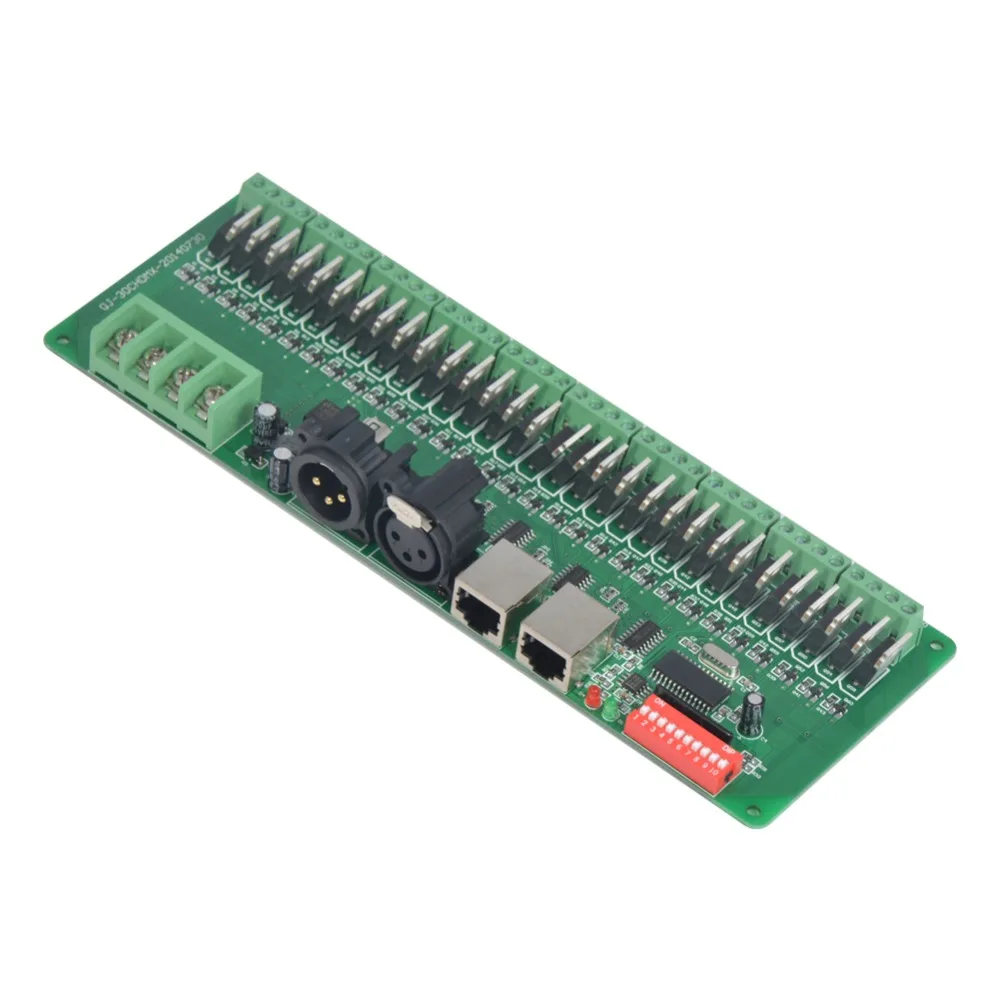

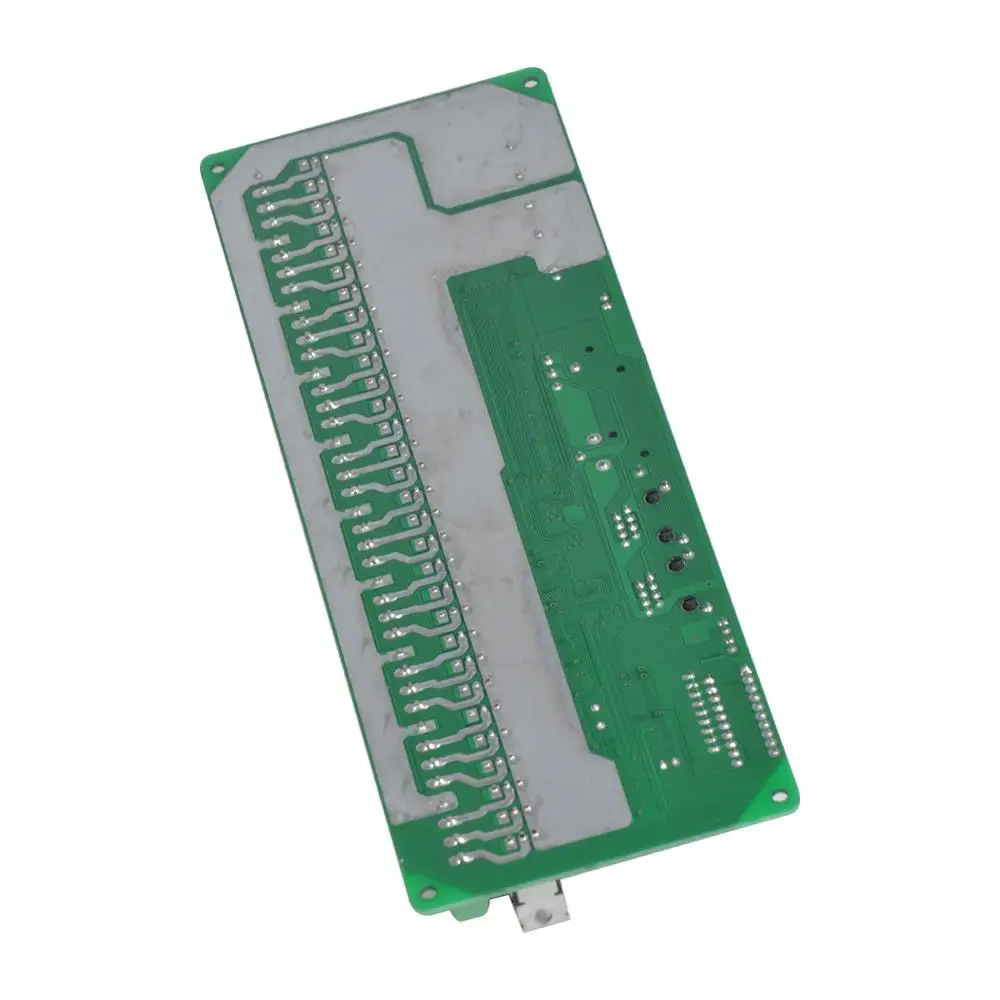

30 каналов DMX 512 rgb светодиодный полосы контроллер dmx декодер диммер драйвер DC9V

Инструкция по эксплуатации постоянного декодера 30CH-DMX512

Добро пожаловать в использование 30-канального постоянного декодера, который воспользуется передовой технологией микроэлектронного управления. Эта технология преобразует Международный модный цифровой контрольный сигнал DMX512/1990 в аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; Каждый канал может достигать 256 уровней управления. Этот постоянный декодер используется в тех случаях, когда DMX512 контрольное оборудование контроля общий светодиодный освещения.

Производительность продукции:

Входная мощность: DC9V-DC24V

Максимальный ток нагрузки: 2 а/× 30

Максимальная нагрузка: 720 Вт (12 В) 1440 Вт (24 В)

Выходной серый уровень: 256

Входной сигнал: DMX512/1990

Выход сигнала: 30 каналов постоянного ШИМ

Выход DMX : 30 каналов

Стандартный XLR-3 кэроны штепсельной вилки

Размер: д 225 * Ш 80 * в 32

Вес брутто: 300 г

Основные функции:

Имеются 30 выходных каналов, подключаемых к одиночным или RGB лампам

Выход диммирования 0-100%, каждый канал имеет 256 серых уровней

Международный стандарт входного протокола DMX512, адресный код устанавливается переключателями DIP;

Широкий диапазон напряжения, постоянный ток 9 В ~ 24 В постоянного тока;

Все заняты адресом 30 DMX.

Декодер поставляется с 16 видами тестовых шаблонов, 16 уровнями скорости изменения

Декодер для использования:

Примечание: развлечение = ВЫКЛ (переключение десятого кода) означает Режим сигнала DMX512

Первая Настройка адреса DMX:
В набор декодеров адрес Бит по кодовый переключатель, в том числе 1-9 для Установка начального адреса двоичных числовой код переключатель DMX512, первая-это самое низкое положение, за исключением положения,

Девятая-это отметка адресного кода, которую можно установить на 255.

Код пускового адреса DMX512-это совокупность переключателей 1-9, в то же время поворот на недостаток переключателя кода (вкл. Установить на «1»), затем можно получить значение бит; Переключатель кодирования

Up (Установите на «0»), значение бита составляет 0.

Пример 1:
Согласно следующей схеме 1, начальный адрес DMX512 настроен на 38, кодирующий номер. 6,3,2 положения на наборе переключателя в «1», остальные устанавливают на «0», затем совокупность значений кода переключателя 1-9 составляет

32 + 4 + 2, это начальный адрес DMX512 38

Схема 1

Пример 2:

Согласно схеме 2, начальный адрес DMX512 настроен на 388, кодируя переключатель № 2,3,6,8 на «1», другие установлены на «0», затем совокупность кодового значения переключателя 1-8 составляет 4 + 128 + 256 = 388,

Это начальный адрес DMX512 388.

Схема 2

Инструкция по эксплуатации для автоматического эффекта

Примечание: когда переключатель № 10 будет отключен, будет автоматический режим работы.

Выбор эффекта (переключатель кнопок № 1 на № 4):

1. Push № 1: Автоматическая езда на велосипеде.

2. Нажмите № 2: постепенное изменение семи цветов цикла.

3. Нажмите № 1 и 2: RGB выцветает внутрь и наружу

4. Push № 3: цветные прыжки

5. Нажмите № 1 и 3: прыжки RGB.

6. Нажмите № 2 и 3: красный цвет.

7. Нажмите № 1 и 2 и 3: зеленый цвет.

8. Нажмите № 4: синий цвет.

9. Нажмите № 1 и 4: желтый.

10: нажимной № 2 и 4: фиолетовый.

11. Нажмите № 1 и 2 и 3: голубой.

12. Нажмите № 3 и 4: белый.

13. Нажмите № 1, 3 и 4: постепенное изменение и прыжки семи цветов цикла.

14. Push No.2 & 3 & rgb-постепенное изменение и прыжки цикла.

15. Нажмите № 1, 2, 3 и 4: семь цветных прыжков и прыжки rgb-цвета.

Выбор скорости (кнопка переключения № ,5 на № 8)

1. Нажмите кнопку № 5: 0,5 секунды. 2. Нажмите № 6: 1 секунда. 3. Нажмите кнопку № 7: 1,5 секунды. 4. Нажмите № 8: 2 секунды.

Схема для подключения системы:

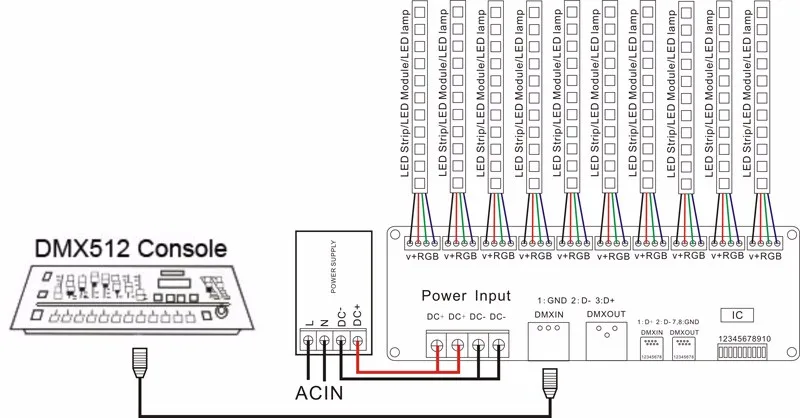

План один: консоль DMX512 + 30CH DMX deocder

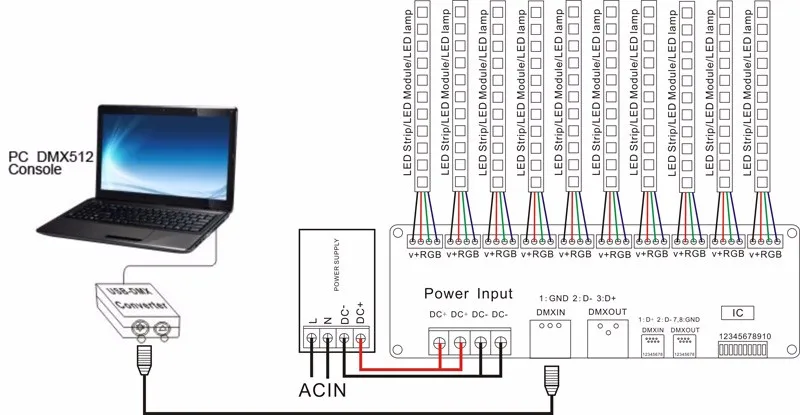

План 2: консоль ПК DMX512 + контроллер USB DMX + 30CH DMX deocder
