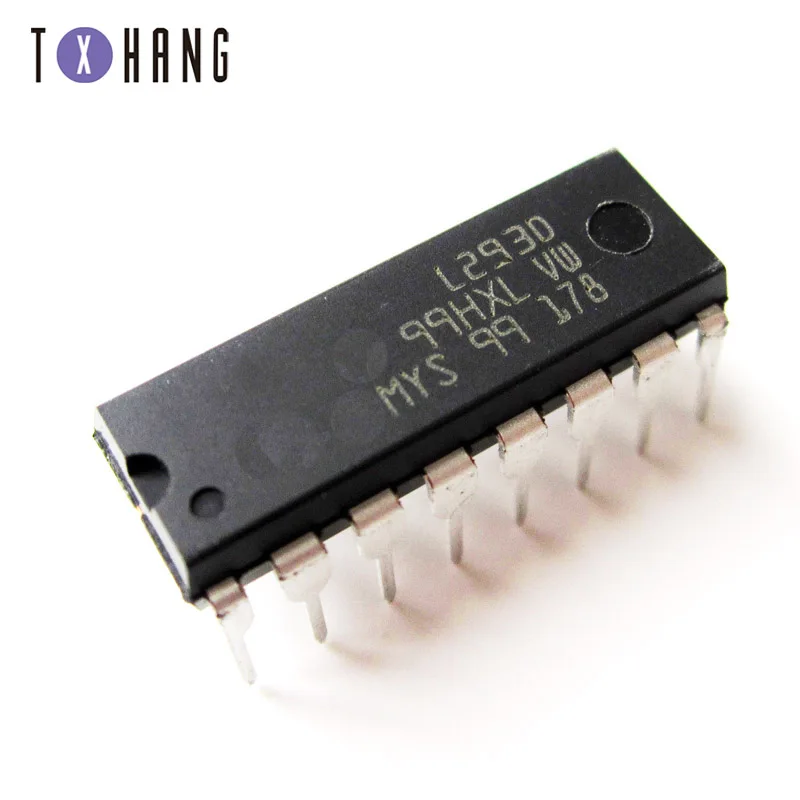

 5 * L293D IC

Часть №: L293D
Контактный номер: 16 контактов
Посылка включает в себя: 5 x L293D L293 L293B DIP/SOP Push-Pull четырехканальный драйвер двигателей IC

L293D модуль

L293D является монолитным интегрированным, высоковольтным, высоким током, 4-канальным драйвером. В основном это означает, что с помощью этого чипа вы можете использовать двигатели постоянного тока и источники питания до 36 вольт, это некоторые довольно большие двигатели, и чип может поставить максимальный ток 600мА на канал, Чип L293D также известен как тип h-моста. H-мост, как правило, является электрической схемой, которая позволяет применять напряжение через нагрузку в любом направлении к выходу, например, двигателю.
-2 интерфейса для сервопривода 5 В, подключенного к выделенному таймеру высокого разрешения-нет дрожания!
-Может управлять 4 двигателями постоянного тока или 2 шаговыми двигателями или 2 сервоприводами
-До 4 двухнаправленных моторов постоянного тока с индивидуальным 8-битным выбором скорости
-До 2 шаговых моторов (однополярных или биполярных) с одной катушкой, двойной катушкой или переплетенным шагом.
-4 H-мосты: каждый мост обеспечивает 0.6A (1.2A пиковый ток) с тепловой защитой, может работать с двигателями от 4,5 В до 36 В постоянного тока
-Выдвижные резисторы удерживают двигатели отключенными во время включения
-Кнопка сброса
-2 внешних терминала интерфейс питания, для разделения логики/расходные материалы для двигателя
-Протестировано Совместимо с Mega, Diecimila и Duemilanove
Посылка включает в себя: 1 плата расширения двигателя L293D для Arduino Duemilanove Mega UNO

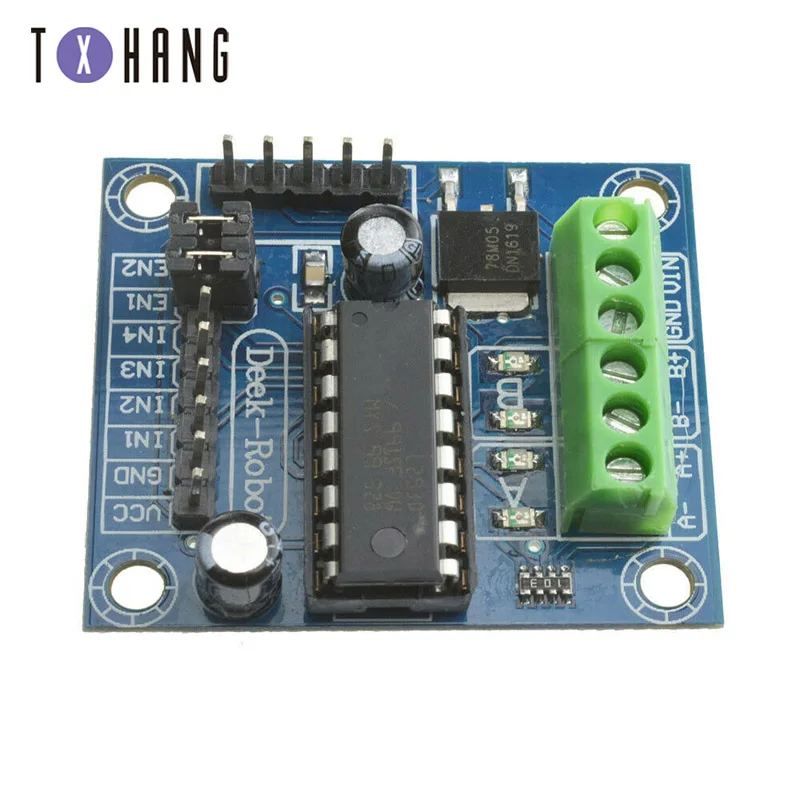

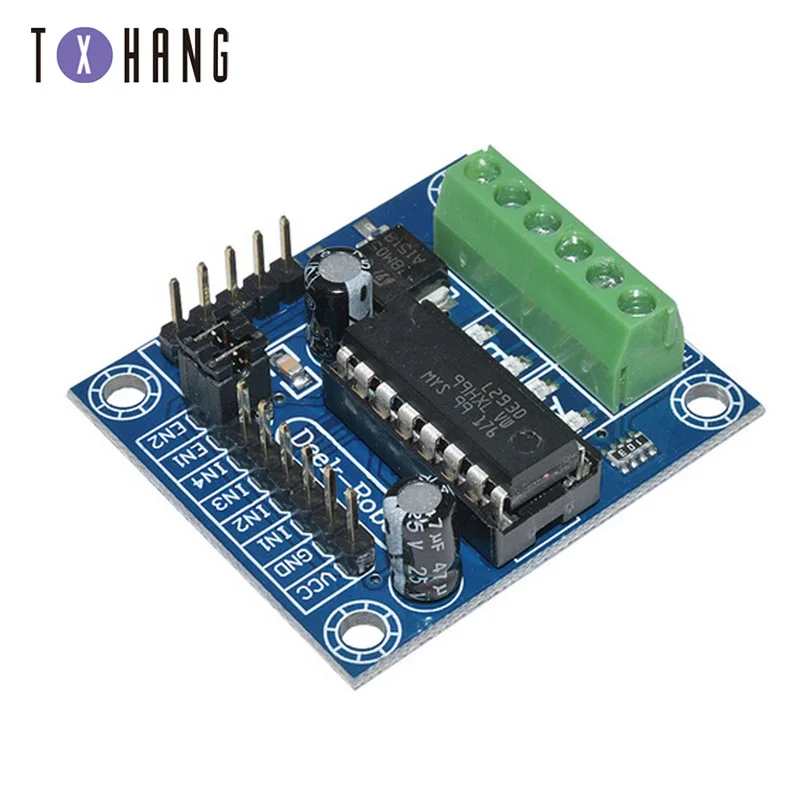

L293D щит

Новый Щит двигателя L293D, входное напряжение DC4.5-25V
Выходной ток 600 мА на канал
1.2A пиковый выходной ток (не повторяющийся) на канал
Включение объекта
Защита от перегрева
Логическое входное напряжение «0» до 1,5 В (высокий уровень шума)
Внутренние зажимные диоды
Устройство является интегрированным высоковольтным, четырехканальным драйвером высокого тока, разработанным для принятия стандартных логических уровней DTL или TTL и индуктивных нагрузок привода (например, реле соленоидов, постоянного тока
И шаговые двигатели) и переключение силовых транзисторов. Для упрощения использования в качестве двух мостов каждая пара каналов оснащена входом включения. Для логики предусмотрен отдельный вход питания, позволяющий работать при меньшем напряжении и включены внутренние зажимные диоды. Данное устройство подходит для использования в коммутационных приложениях на частотах до 5 кГц.
Посылка включает в себя: 1 x для Arduino UNO MEGA2560 R3 Mini L293D Плата расширения модуля привода двигателя

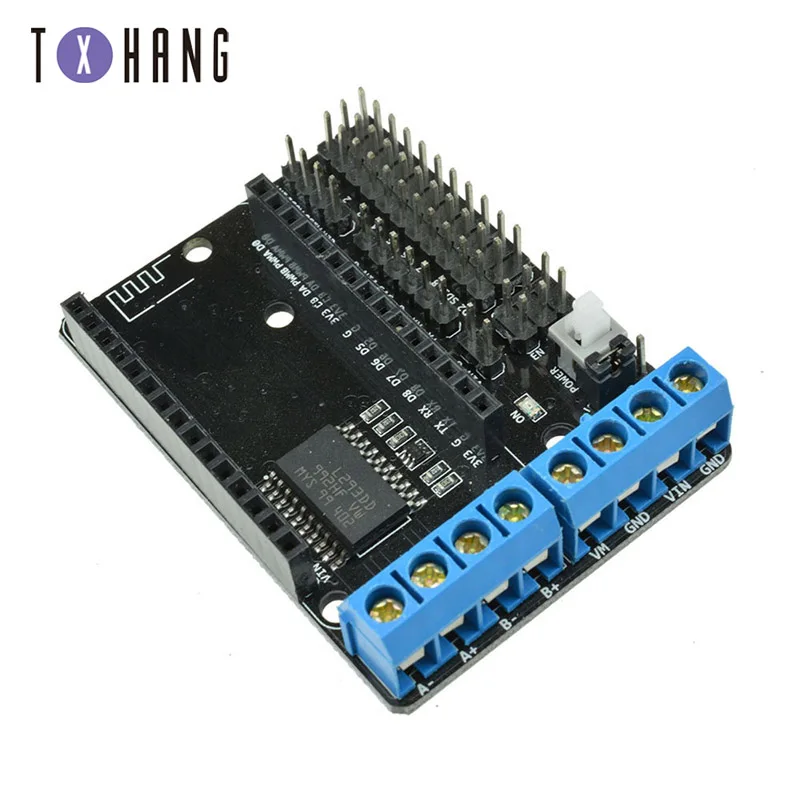

L293D ESP12E Sheild

Потребляемая мощность:
Источник питания двигателя (ВМ): 4,5 В ~ 36 В, может питаться отдельно
Управляемая мощность (вин): 4,5 В ~ 9 В (10 в макс.), может питаться отдельно
Модуль обеспечивает короткое замыкание (короткий VM и VIN), вы можете легко использовать одну мощность (должен 4,5 В ~ 9 В) во время завершения привода двигателя и управления
Логический рабочий ток Iss: ≤ 60ма (Vi = L), ≤ 22ма (Vi = H)
Часть привода рабочего тока Io: ≤ 1.2A
Максимальная мощность рассеивания: 4 Вт (T = 90 дюйма & fnof;)
Уровень входного сигнала управления: высокий: 2,3 В ≤VIH≤VIN; Низкий:-0,3 В ≤VIL≤ 1,5 В
Рабочая температура: -25 "& fnof; ~ + 125" & fnof;
Тип привода: двойной мощный H-bridge драйвер
ESP12E Dev Kit порт управления: D1, D3 (двигатель); D2, D4 (двигатель B)
Расширьте двухсторонний мотор-привод, двухсторонний двигатель прямого привода
Бортовой выключатель питания
Мощность двигателя, разделение управляемой мощности; В эксперименте, путем короткого замыкания блока слияния,
ВН и ВМ короткие, в то время как питание двигателя и платы управления
Примечание:
При вставке в модуль ESP-12E,
Обратите внимание на направление в соответствии с антенной расширительной платы
Использование коротких модулей, которые могут одновременно управлять платой и двигателем.
Посылка включает в себя: 1 шт. x L293D Wifi модуль защиты двигателя для Arduino NodeMcu Lua ESP-12E ESP8266
