RS232/RS422/RS485 Универсальный bluetooth-адаптер для последовательных портов, руководство пользователя

Не нужно слушать музыку малого радиуса действия технологии беспроводной связи, работающих в 2,4 GHz ISM полоса, полоса зеленого цвета бесплатная лента рода, используйте монитор радио ресурсами департаментов подать заявку на лицензию. Bluetooth использует спектр частотной резки, имеет хорошее защитное покрытие, поступает в промышленные области управления, все больше и больше приложений в промышленной автоматизации, распределении данных, интеллектуальном транспортировке, электричестве, гидравлике, И многие другие отрасли, интерфейс промышленного контроля, разработанный как RS232/RS485/RS422 прозрачная Беспроводная передача сигналов. FS-BT485A(FS является зарегистрированной торговой маркой FourStar электронный FOURSTAR ), адаптер для последовательных портов Bluetooth, также известный как RS232/RS422/RS485 go, Bluetooth-это устройство FourStar для электронных исследований, промышленный адаптер для последовательных портов Bluetooth, установка RS232, RS485, RS422 прозрачная Беспроводная передача через Bluetooth, без изменения оригинальных последовательных сообщений и программного обеспечения, Просто установите для переопределения передачи оригинального кабеля медной проволоки, этот продукт находится в форматах данных UART для прозрачных передачи данных, применяется ко всем требованиям UART различных форматов данных RS232, RS485, RS422 интерфейсом. Некоторые полевые шины, такие как PROFIBUS, PPI, MPI, Modbus, CC-link, PC-Link и т. д., хотя физический порт связи с интерфейсом RS485, но они не соответствуют формату данных UART, поэтому не применяйте к этому продукту! Особенно подходит для использования в FS-BT485A в некоторых случаях: ★Переключение или вращение последовательной связи между устройствами; ★В обратном направлении, напротив реки, автострады, железной дороги или связи между устройствами; ★Все другие подводные кабели неудобны для связи между устройствами;

Характеристики продукта и ключевые технические индикаторы

● Диапазон Bluetooth: 2,40-2,48 ГГц, ISM band ● Протокол Bluetooth: Bluetooth v1.2 ● Уровень мощности: Класс 1 (+ 20 дБм) ● Полученная Чувствительность: 85 дБм ● Расстояние связи по Bluetooth: 300 м (расширено), после того, как антенны с высоким коэффициентом усиления для соединения до 800 м (расширено) ● Напряжение электропитания: ~ 9 в ширину 40 В постоянного тока, источник питания, расход энергии около 1 Вт, внутри продукта изолирующие Модули постоянного/постоянного тока будут иметь внешний источник питания и внутреннюю изоляцию цепи, внешний источник питания может быть выбран из любого устройства, не в целом, с земельных проблем. • Скорость передачи: 1,2 кбит/с ~ 406,8 кбит/с, для стандартных скорость передачи данных ● Формат последовательных портов UART: бит данных: 8 бит, бит паритета: нечетный, ровный, нет, стоп-бит: 1, 2 ● Интерфейс RS232 трехлинейный сигнал: , TXD, RXD, GND без fluidic сигнала ● Интерфейс кабеля RS485/422, самое большое расстояние связи: макс. 1200 м, интерфейс RS232, самое большое расстояние связи: макс. 15 м ● Защита интерфейса: порт питания: полюс соединяет защиту от перенапряжения, обеспечивает защиту потока, молниеносную защиту от перенапряжения 500 Вт Порт RS485: 500 Вт с защитой от перенапряжения Порты RS232/RS422: Защита от перенапряжения ● Рабочая температура:-40 ~ + 85 ℃, влажность: 0 ~ 95% (не заполнена) ● Размер формы: 90 × 78 × 24 (длинная × ширина × высота), Настенный алюминиевый корпус ● Тяжелые измерения: 150 г

Антенна: Этот продукт является стандартным устройство 2,4 ГГц, 3dB антенна, в целях улучшения связи на заднем плане, опционально 9dB 、 13dB 、 24dB и т. д., с высоким коэффициентом усиления антенны, расстояние связи может проконсультироваться с продавцом антенны. В таблице представлена Электронная антенна FourStar с разным коэффициентом усиления, измеряемой на расстоянии от связи Bluetooth: Технические характеристики антенны Максимальная дистанция Bluetooth, большие зоны связи) 2,4G, 3dB штыревая антенна для подавления массовых беспорядков (стандартный) 400 м 2,4G, 9dB штыревая антенна 800 м 2,4G, 9dB антенны 500 м

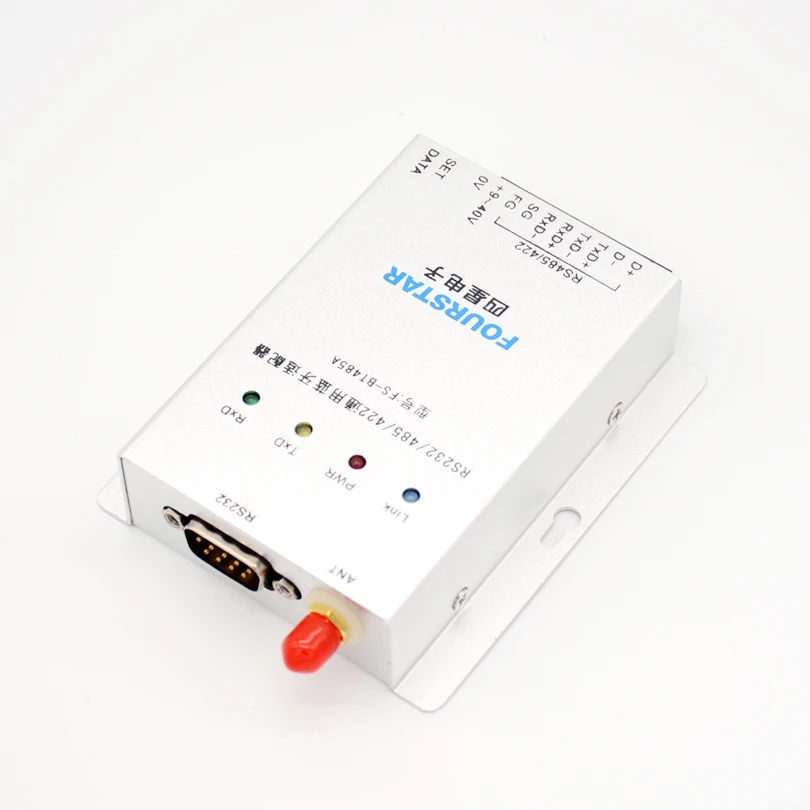

Обратите внимание, что данные в таблице измеряются в открытой местности, внутри помещения или есть барьер обстоятельств, диапазон связи Bluetooth значительно уменьшаются, фактическая ситуация сложная, необходимо измерять в зависимости от условий жизни. Фактическое применение должно уменьшить барьер, максимизировать Сопряжение двух модулей Bluetooth Общий «может видеть», видимый. Насколько это возможно, не устанавливайте изделие из металла для того, чтобы предотвратить сигнала внутри шкафа, экранированная, можно использовать электрический кабель с синей зубной нитью, чтобы вместе с машиной выводить зубила на улицу шкафа, или использовать присоскную антенну для доставки антенны снаружи шкафа. Индикатор светильник: продукт Палитра с четырьмя светодиодный индикаторы, статус свою работу следующим образом:

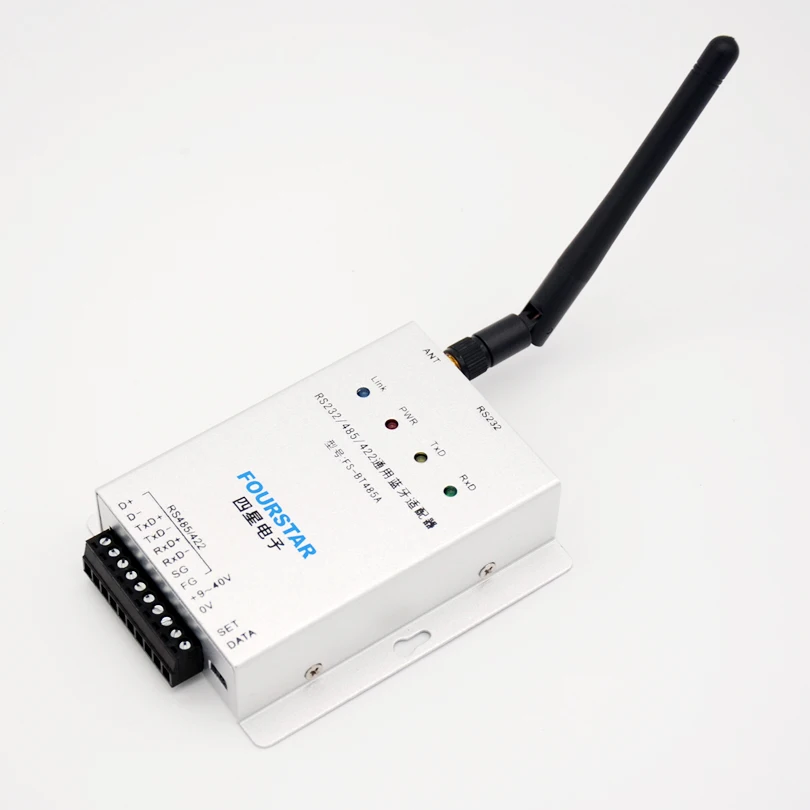

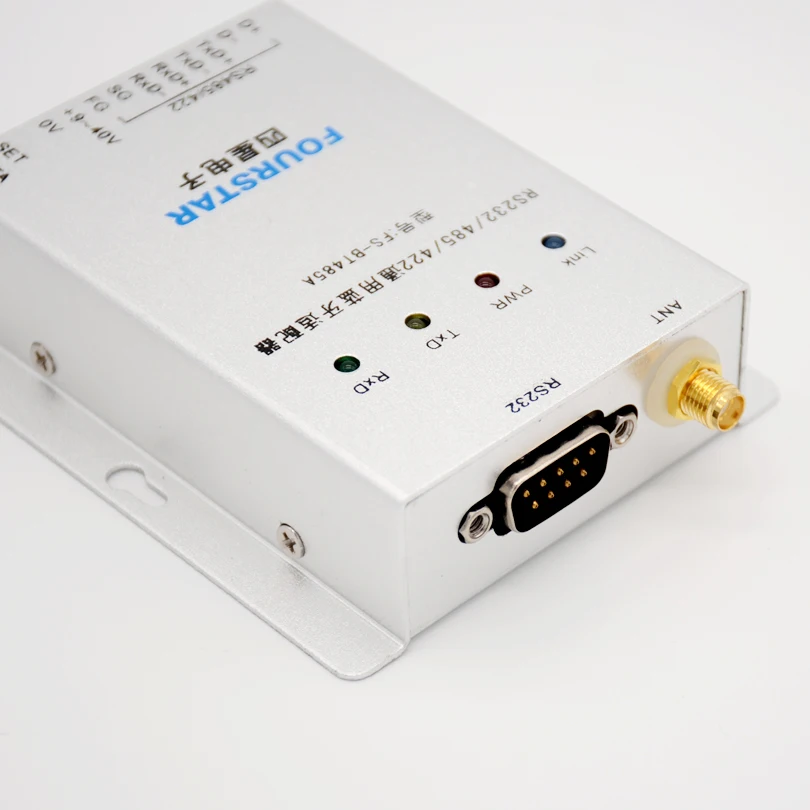

Выход RS232: гнездо RS232 для стандартного сиденья иглы DB9M, его сигнал определяет следующим образом: RS485/422 и силовые Клеммы: для европейских разъемов 3,81, сигнал которых определяет следующим образом: RS232 выход (DB9M) Определение сигнала RS485/422, клеммные сигналы

FS-BT485A "1 мастер от" сопряжение использования, перед использованием проводится в соответствии с тем, что вы хотите, чтобы ваш параметр настройки, относительно считывания данных с компакт-диска продукта, устанавливая программное обеспечение для последовательного порта Bluetooth BT232Set, используйте инструкции и устанавливайте программное обеспечение на официальном сайте электронной загрузки four star. Приведенный ниже образец для иллюстрации того, как настроить и использовать. Предположим, что у вас есть A. B двух частей оборудования RS232 или RS485 или RS422, которые будут использоваться между интерфейсом для передачи данных, и его последовательной скоростью передачи данных до 115,2 кбит/с, формат данных: 8 бит данных, без битов паритета, 1 a стоп-бит ("8N1 ), Для избавления от кабеля требуется Беспроводная передача данных Bluetooth, указанная на следующем рисунке:

Для того чтобы FS-BT485A переключатель выбора режима циферблат «установить», с продуктом, безобрывный кабель подключения FS-BT485A и компьютер RS232 последовательный порт, используйте BT232Set настройки программного обеспечения на втором FS-BT485A сделать следующие параметры: Подключение устройств FS-BT485A установить следующим образом: Мастер-устройство Привязать адрес от = ends, как из адресов модуля Bluetooth устройства (вы можете сначала с помощью настроек считывать из программного обеспечения) с устройства PIN = 00000000 кодов (или других цифр, но они должны быть скрещены от устройства таким же для соединения ПИН-кода) в паре Скорость передачи данных = 115200 Паритет бит = NENO no Стоп-бит = 1 Название устройства = FOURSTAR (можно задать имя устройства, которое вам нравится) Отменить серийный советы Тип подключения B устройств FS-BT485A установить следующим образом: От устройства PIN = 00000000 кодов (или других цифр, но должно быть, что оригинальное устройство является таким же, как PIN для сопряжения Установите коды) Скорость передачи данных = 115200 Паритет бит = NENO no Стоп-бит = 1 Название устройства = FOURSTAR (можно задать имя устройства, которое вам нравится) Отменить серийный советы Устанавливается по завершении будет второй FS-BT485A переключатель выбора режима циферблат «Данные» положения, Bluetooth главного устройства будет автоматически обнаруживать, а также программное обеспечение и подключенных устройств с даты окончания срока действия вязка; но устройство Bluetooth всегда находится в режиме ожидания, в ожидании обнаружения, сопряжения и подключения основного устройства-спонсора, Этот процесс занимает около 2-5 секунд, в то время как синий индикатор мигает. После того, как вы успешно соединились с модулем master-slave, индикатор становится звеньевым, когда модуль master-slave Bluetooth как проводник, встроенный в это состояние, который называется «встроенной цепью». Второй после того, как цепочный модуль Bluetooth может быть осуществлен между последовательными портами s двунаправленный прозрачный последовательный порт передачи данных, и не нужно модифицировать оригинальные интерфейсы связи устройств и программное обеспечение. Оригинальное устройство Bluetooth работает только с адресом, на который он имеет привязку и PIN-код, встроенный от устройства с таким же, таким образом, каждая цепь производства сопрягается с модулем Bluetooth и другими kin-цепочками, работающими между модулями Bluetooth, как и другой кабель! На самом деле, два модуля Bluetooth могут быть настроены на различные скорости передачи данных и в различных форматах, до тех пор, как гарантия Bluetooth и подключение последовательного скорости передачи данных и одного формата, используйте адаптер последовательного порта Bluetooth доступные второй FS-BT485A Состав скорость передачи данных конвертер или последовательный порт параметры конвертер. Вы можете применить различные скорости передачи данных, и формат последовательных данных устройства присоединен к той же сети RS485. Другое приложений схема Многоточечная Сетевая связь RS485: Традиционная многоточечная сеть slave RS485, как показано на следующем рисунке, основная станция берет на себя инициативу по отправке команд, звонков с каждой станции, получили от станции master station с командой и связанные с собой адрес внутренней установки, Если они равны, сравните с основной станцией с станцией и для передачи данных, если не равный ответ от станции, будет удерживать.

Применение FS-BT485A осуществить RS485 Bluetooth беспроводной multipoint беспроводной сети связи плана, как показано на рисунке ниже, этот вариант, чем Bluetooth сама по себе можно достичь 1 мастер Привязать 7 с поддержкой multipoint и сценариев связи четче и простых в использовании Применение, каждая пара связывает сопряжения FS-BT485A эффекты между, то есть Привязать спаривание Bluetooth модуль после того, как между проводников. В этом случае не нужно менять оригинальные каналы связи RS485 и программное обеспечение, а количество на объекте RS485 не ограничено, и такие же оригинальные кабели связи.

Bluetooth ретранслятор Доступны во-вторых задняя друг к другу соединения FS-BT485A осуществить Bluetooth радиосигнала реле и увеличить масштаб, и количество таких репитер и без каких-либо ограничений, может увеличить расстояние беспроводной связи Bluetooth. На следующем рисунке и в для беспроводной связи Bluetooth, расстояние между расстояниями может быть увеличено в два раза, а каждый дополнительный повторитель-в два раза.

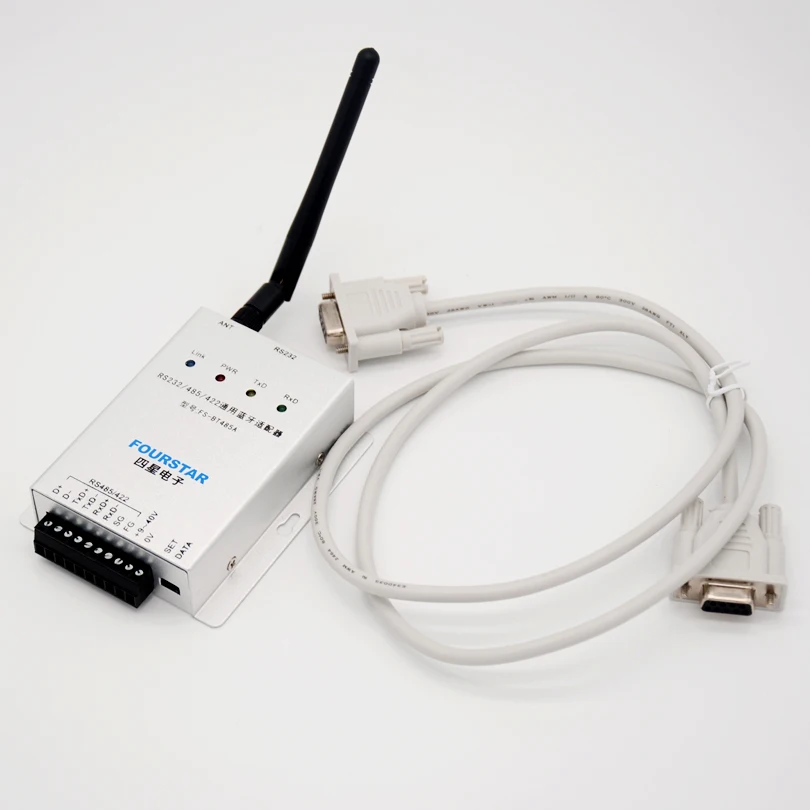

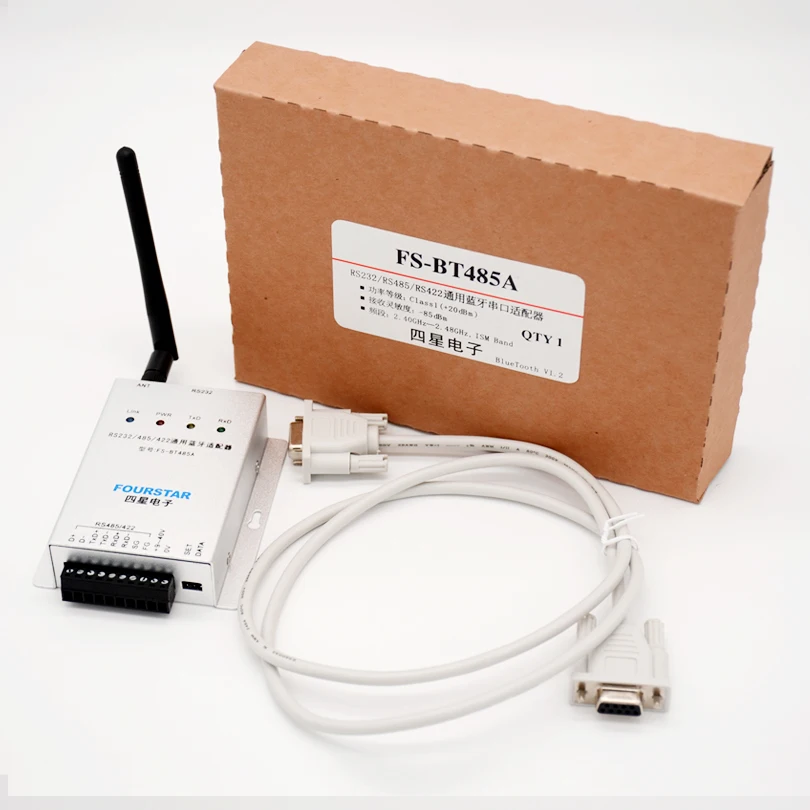

FS-BT485A; Комплект из двух предметов положить включает в себя следующие аксессуары: FS-BT485A 1 шт. 2,4 ГГц, 3dB антенна 1 шт. Кабели RS232 (1 м), 1 шт. CD (с руководством и установкой программного обеспечения) 1 шт.
