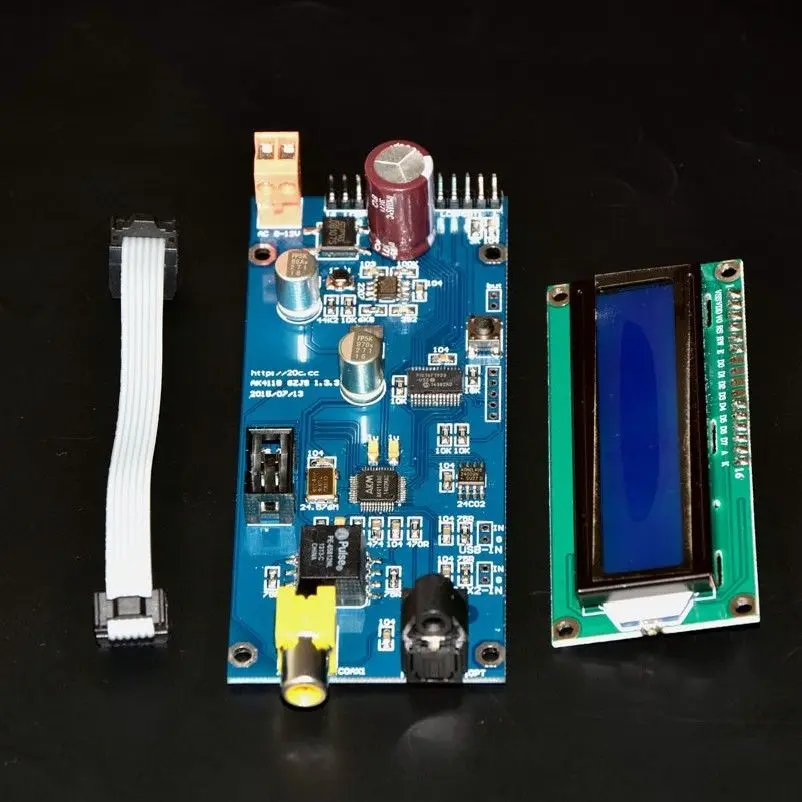

AK4118 плата цифрового приемника коаксиального волокна AES к I2S дисплей частоты

Примечание: Это сборка и протестированная плата DAC.

Размер печатной платы: 11x4,8 см

Рабочее напряжение:

Переменный ток 7,5-12 В

Эта плата поддерживает коаксиальные, оптические, AES и I2S Входы! Используйте кнопки, чтобы выбрать, какой сигнал использовать и отобразить его на дисплее! Сигнальный замок AES из коаксиального волокна может отображаться после текущей частоты дискретизации! Плата с функцией памяти, следующая мощность включится автоматически выберет последнее Использование канала!

Коаксиальный вход, оптическое волокно, AES, выходной сигнал I2S для формата I2S! Вход I2S / DSD, выходной формат и вход I2S / DSD одинаковые (некоторые пользователи оптического волокна не могут достичь 192K, пожалуйста, замените оборудование или используйте коаксиальный)

Коаксиальный, оптический, AES поддерживаемый диапазон сигнала: 16-24bit 32-192K частота дискретизации

4118 в режиме приема (коаксиальный, волоконный, режим AES) часы 32k-48K соответствует 256fs, 88,2 k-192k соответствует 128fs

Вход I2S используется для интерфейса USB или других устройств, подключенных к выходному сигналу I2S! Может использоваться для передачи сигналов DSD и сигналов DSDON! Этот порт I2S для универсального интерфейса I2S, если выход других устройств I2S сигнальный кабель или DuPont линейный доступ к входному порту I2S может быть, до тех пор, пока задняя часть декодера платы может обеспечить I2S / DSD сигнал может работать, Затем сигнал DSDON может использоваться для управления задними декодерами для переключения режима DSD / PCM (необходимо декодировать плату для поддержки сигнала DSDON), И экран будет отображаться (вход высокого уровня для DSD низкого для декодеров PCM сзади также должен; Входные сигналы DSD должны поддерживать заднюю часть декодера, Плата декодера не поддерживает DSD, затем вход в DSD не работает).

I2S вход (справа) выходной (левый) интерфейс определяется следующим образом

1 pin DSDON, 2 pin GND, 3pin DATA, 4 pin BCK, 5 pin MCLK, 6 pin LRCK

«Но» для внешних ключей, такая же функция с ключами на плате.

LCD PORB / LCD PORTB для интерфейса дисплея для ЖК-дисплея, четыре линии без иглы в середине дисплея не должны быть подключены

Примечание: Есть 5-контактный порт, почти ключ. Не является полезным, не нужно подключать что-либо.

Содержимое посылка
100% Новый бренд
1 XAK4118 плата цифрового приемника SPDIF к I2S с цифровым ЖК-дисплеем частота дискретизации




•
