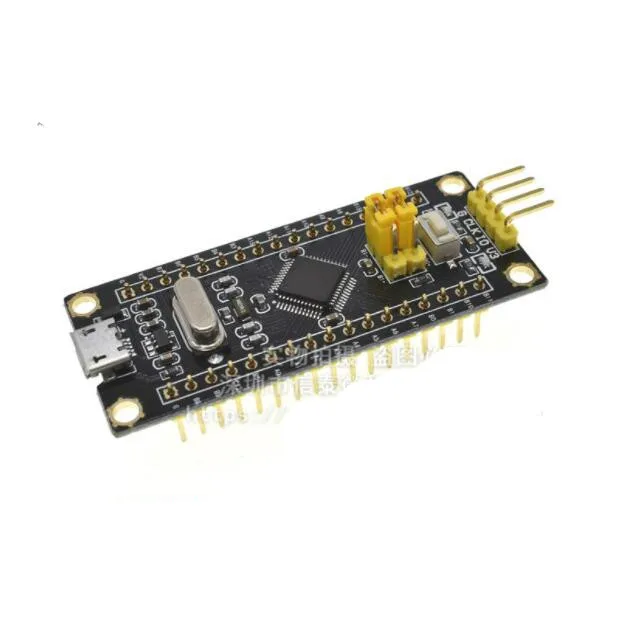

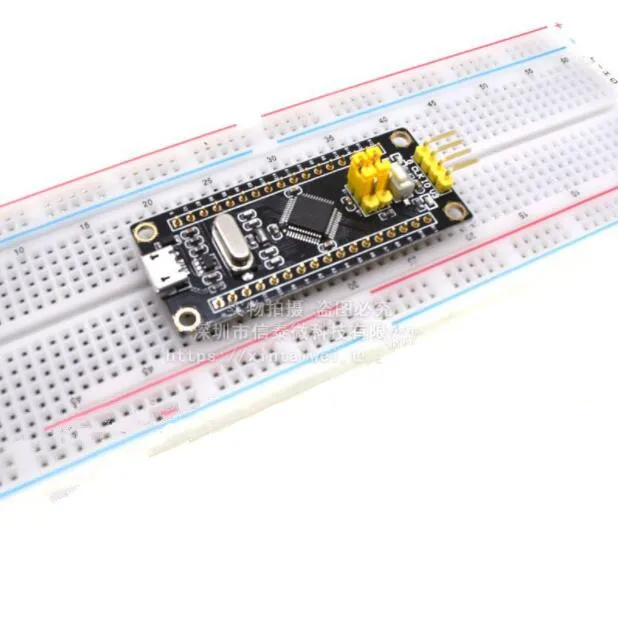

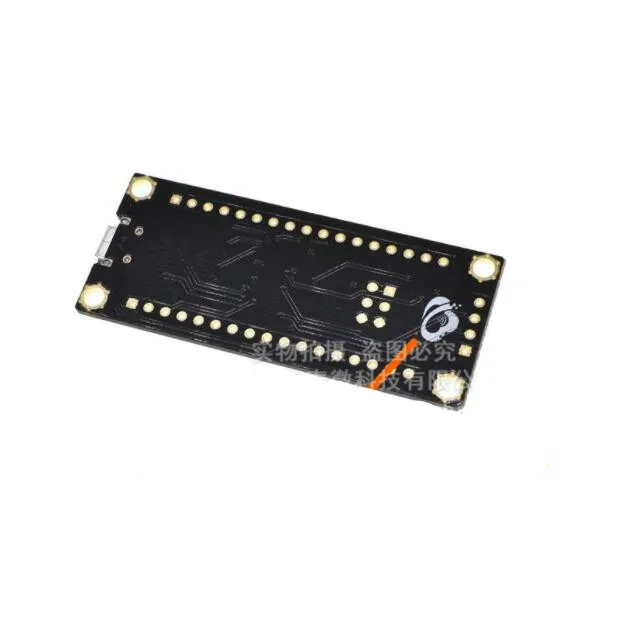

STM32F103C8T6 маленькая Системная плата/MCU/основная плата/STM32 Плата развития/обучающая

---

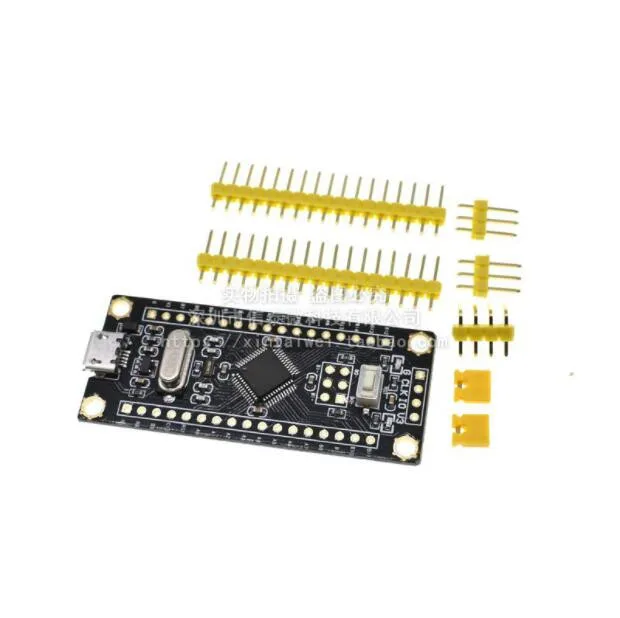

Советы: продукт отправляется на штифт, и клиенту нужно сварить его! Каждый продукт проходит проверку через доставку! Основная плата для разработки STM32F103C8T6 предварительно запрограммирована с программой тестирования на заводе. После включения, светодиодный индикатор будет мигать равномерно и проверить, работает ли макетная плата нормально. Ядро: ARM 32-битный CortexTM-M3 ЦП Высокая рабочая частота 72 МГц Размножение одного цикла и аппаратное разделение Память Память Флэш-программы от 64 K или 128 K байт До 20 K байт SRAM Часы, сброс и управление питанием От 2,0 до 3,6 вольт и I/O контакты Сброс включения/выключения питания (POR/PDR), программируемый монитор напряжения (PVD) 4 ~ 16 МГц кристаллический осциллятор Встроенный генератор 8 МГц RC с Заводской настройкой Встроенный с калиброванным 40 кГц RC осциллятором PLL, который генерирует часы ЦП 32 кГц RTC осциллятор с калибровкой Низкое энергопотребление Режим сна, остановки и ожидания V BAT поддерживает RTC и резервные регистры 2 12-битных аналого-цифровых преобразователей с 1us временем преобразования (до 16) Диапазон преобразования: от 0 до 3,6 В Двойная выборка и функция удержания Датчик температуры LDMA: 7-канальный контроллер DMA Поддерживаемые периферийные устройства: таймер, ADC, SPI, I 2 C и USART до 80 портов быстрого ввода/вывода 26/37/51/80 I/O, все порты ввода/вывода могут быть сопоставлены с 16 внешними прерывами; почти все порты могут переносить сигналы 5 В Режим отладки Последовательная Однопроводная отладка (SWD) и интерфейс JTAG До 7 таймеров Три 16-битных таймера с четырьмя каналами и инкрементными входами кодировщика для ввода/вывода сравнения/PWM или отсчетов импульсов на таймер 1 16-битный PWM Расширенный таймер управления с контролем мертвой зоны и аварийным тормозом для управления двигателем 2 сторожевые таймеры (независимые и оконные) Таймер времени системы: 24-битный счетчик самоуменьшения До 9 интерфейсов связи До 2 интерфейсов I 2 C (поддержка SMBus/PMBus) До 3 интерфейсов USART (поддерживает интерфейс ISO7816, LIN, интерфейс IrDA и управление модемом) до 2 интерфейсов SPI (18 бит/сек) Интерфейс CAN (2.0B активный) Высокоскоростной интерфейс USB 2,0 Расчетная единица CRC, код чипа 96 бит Список поставки: материнская плата X1 (отправить pin, но не припой)
