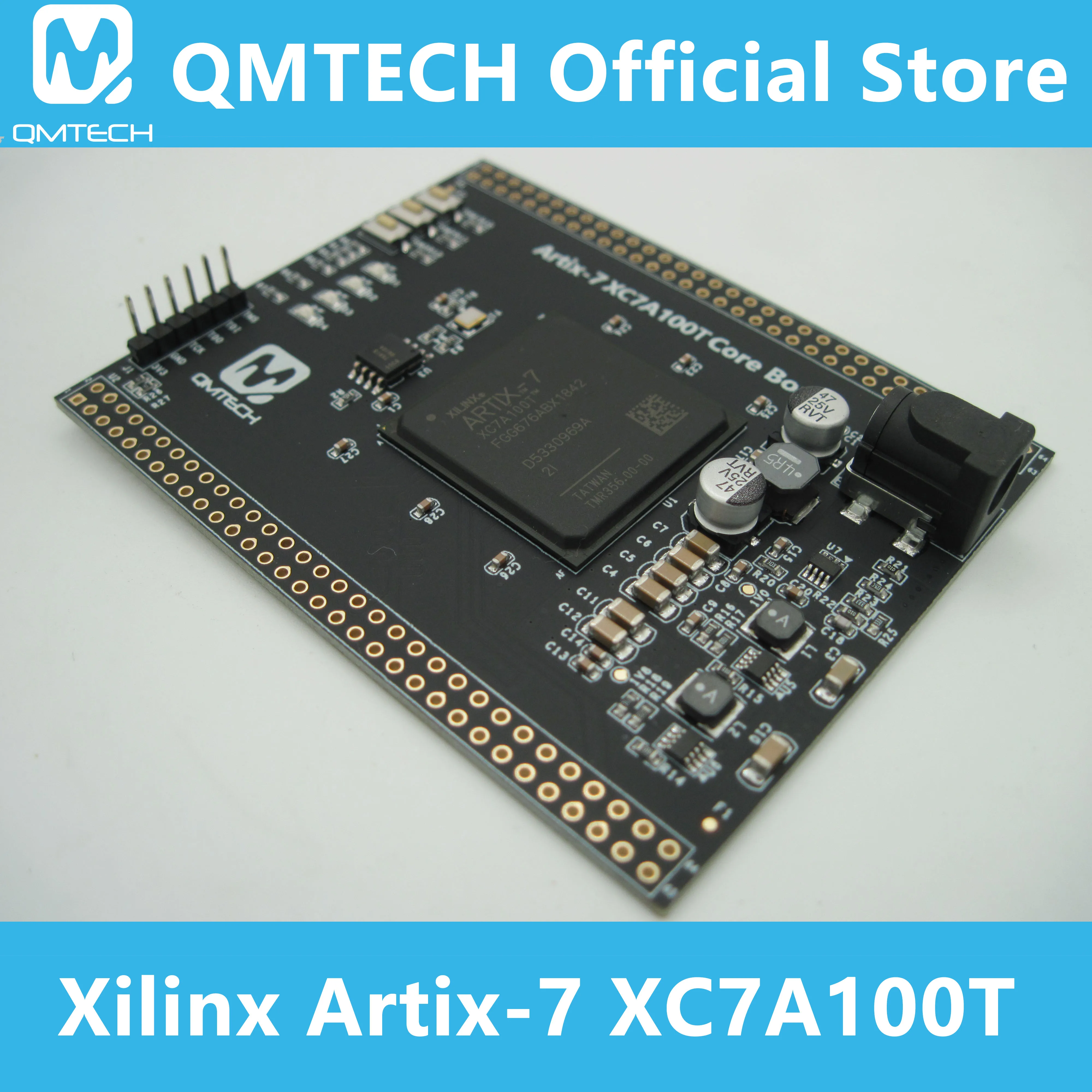

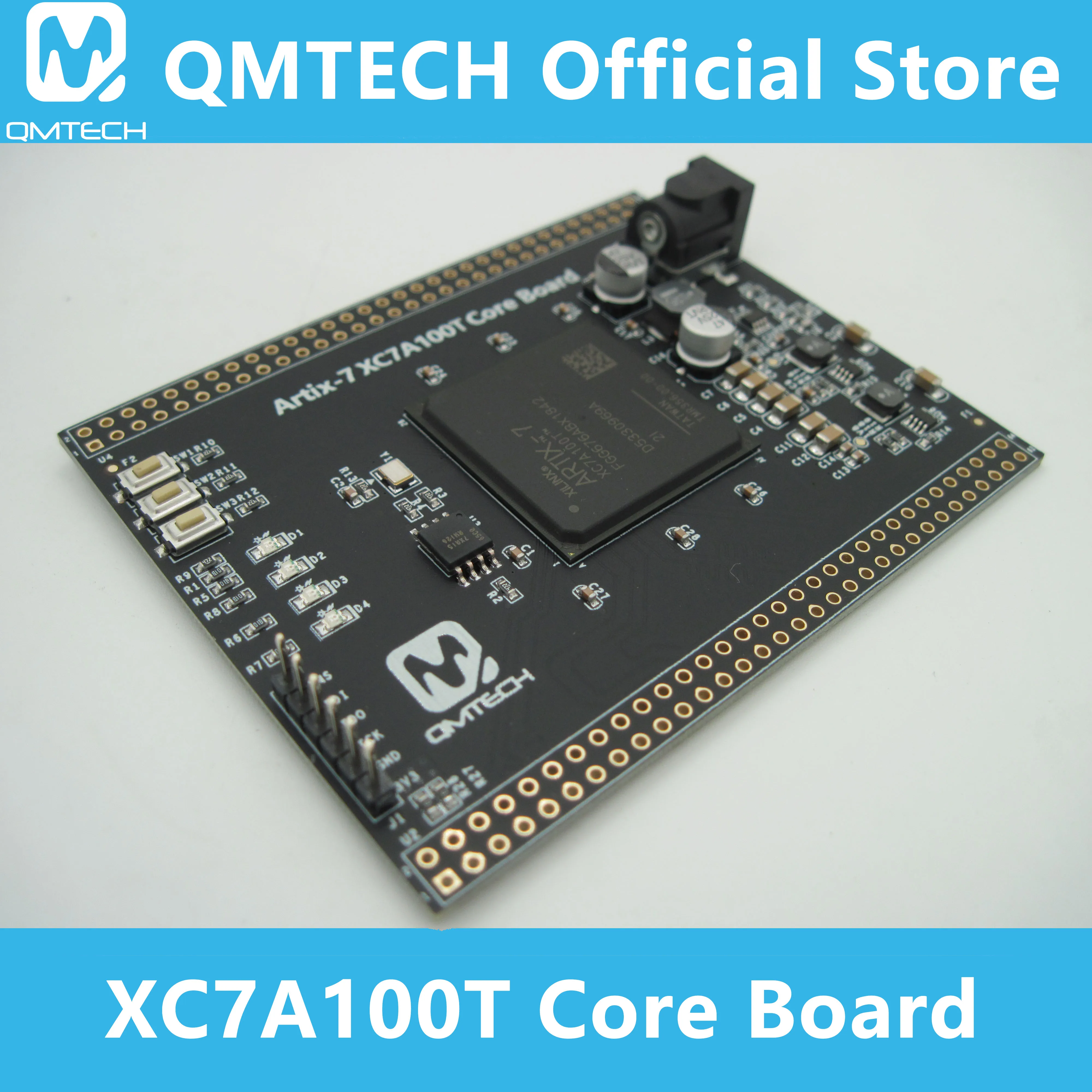

Базовая плата QMTECH Xilinx FPGA Artix7 Artix 7 XC7A100T|Аксессуары для демонстрационных стендов| |

Базовая плата QMTECH Xilinx FPGA Artix7 Artix 7 XC7A100T|Аксессуары для демонстрационных стендов| |

Параметры:

• Бортовой FPGA: XC7A100T-2FGG676I;
• Бортовой FPGA внешнийС украшением в виде кристаллов частота:50 МГц;
• XC7A100T-2FGG676I имеет богатый блок оперативной памятиРесурс до 4, 860Kb;
• XC7A100T-2FGG676I имеет 101440 логических клеток;
• Бортовой флэш-накопитель MT25QL128 SPI, 16 Мб для кода конфигурации пользователя;
• Бортовой источник питания 3,3 В для FPGA с использованием широкого входного диапазона MP2315 DC/DC;
• Основная плата XC7A100T имеет два разъема с шагом 64 p, 2,54 мм для расширения пользователей IOs. Все IOs точно разработаны с учетом длины;
• Основная плата XC7A100T имеет 3 пользовательских переключателя;
• Основная плата XC7A100T имеет 4 пользовательских светодиода;
• XC7A100T основная плата имеет интерфейс JTAG, с помощью 6 p, 2,54 мм pitch header;
• XC7A100T размер основной платы PCB: 6,7 см x 8,4 см;
• Источник питания по умолчанию для платы: 1A @ 5 в постоянного тока, тип разъема постоянного тока: DC-050, 5,5 мм x 2,1 мм;

Упаковочный лист:

• Одна основная плата QM_XC7A100T.
• Один ЕС Тип 5 В DC или один США Тип DC.
• Схема, руководство пользователя, тестовая программа предоставляются через Github. Пожалуйста, найдите ключевое слово QM_XC7A100T в Github.
• Схема, руководство пользователя, тестовая программа может быть загружена сHttp://www.chinaqmtech.com/download_fpga
