Руководство пользователя по FIB2-IE5-M двухоптического пятиэлектрического промышленного Ethernet многомодового оптического волокна

1 обзор Благодаря быстрому росту промышленной технологии Ethernet и широкому применению продуктов, основанных на ней, промышленный Ethernet уже стал самой популярной сетью связи промышленного контроля из-за своих преимуществ, таких как низкая цена, высокая стабильность, надежность и скорость связи, множество аппаратных и программных продуктов, широкое применение и выдержанная техническая поддержка. С развитием сетевых технологий в последние годы Ethernet был использован в промышленной автоматизации и сформировал новые промышленные Сетевые технологии управления Ethernet. Это в основном потому, что промышленные системы автоматизации становятся все более распределенными и интеллектуальными, их открытая и прозрачная связь Протоколы и простота использования широко приняты в области промышленного контроля (многие существующие промышленные контрольные аппараты оснащены промышленным интерфейсом связи Ethernet). Ethernet имеет расстояние передачи сигнала только 100 метров, что является узким местом для применения промышленного Ethernet. Как мы знаем, в распределенной системе управления две точки ввода/вывода могут быть от нескольких километров до десятков километров. Это единственный лучший выбор в настоящее время для использования оптического волокна для передачи сигналов Ethernet на такое большое расстояние. В дополнение к преимуществам быстрой и дальней передачи сигнала, оптическое волокно может быть против помех петель заземления, электромагнитных помех, Молния и т. Д. С двумя парами оптических интерфейсов и пятью интерфейсами Ethernet, продукт имеет легкую и гибкую работу и легко формирует различные сложные сетевые топологии. С дизайном промышленного уровня и широким диапазоном рабочей температуры промышленного уровня от-40 ℃до + 85 ℃, он широко используется на промышленном Ethernet на основе промышленного контрольного оборудования, такого как PLC, HMI, VVVF и DCS.

2 особенности и основные технические данные продукта

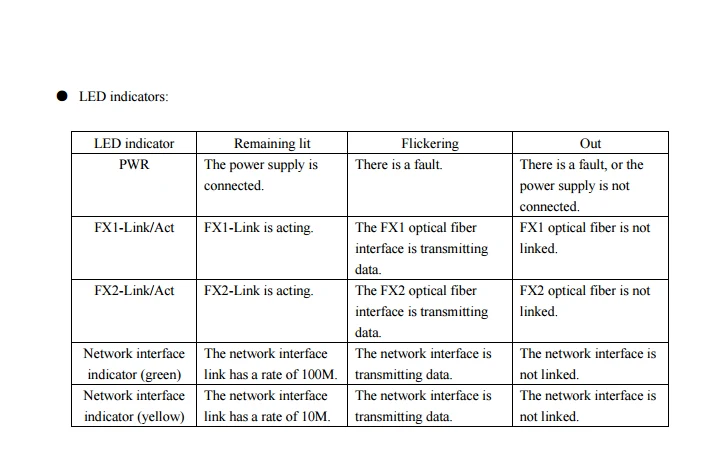

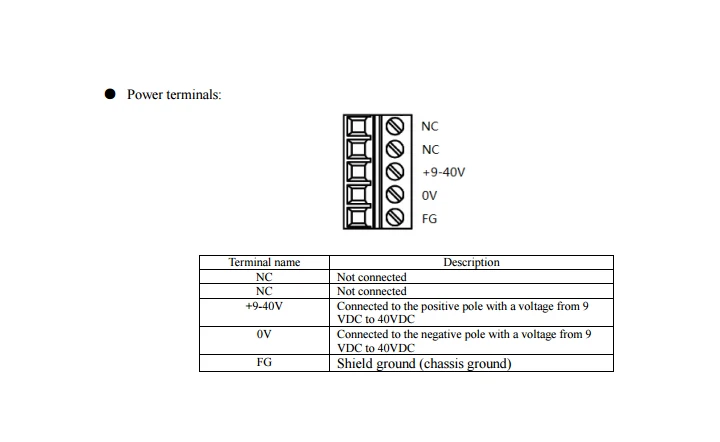

● Напряжение питания: он имеет широкий диапазон напряжения питания от 9 В постоянного тока до 40 В постоянного тока, что защищает его от воздействия колебания напряжения и энергопотребления около 3 Вт. ● Его интерфейсы питания, сетевые интерфейсы и волоконно-оптические интерфейсы полностью изолированы и имеют изоляционное напряжение 1500 Vrms. ● Соответствует стандартам IEEE802.3u 10/100Base-TX и 100Base-FX industrial Ethernet. ● Он имеет функцию подавления шторма вещания, которая может ограничивать чрезмерные сообщения, генерируемые штормами сетевого вещания и эффективно поддерживать нормальную передачу данных. ● Скорость передачи: 10/100 м (Адаптивный для сетевых интерфейсов) или 100 м (для оптического волокна Интерфейсы) ● С функцией автоматической перемычки MDI/MDI-X, ее сетевые интерфейсы адаптируются к сетевым кабелям и перекрестным сетевым кабелям. ● Волоконно-оптические интерфейсы: ST интерфейсы (стандарт), SC или FC интерфейсы (опционально) ● Длина волны: 1310 нм ● Применимое Оптическое волокно: многорежимный 62,5/125 мкм или 50/60 мкм ● Максимальное расстояние передачи: 100 м (для витых пар Cat.5), или 5000 м (для многомодового оптического волокна) ● Он имеет индикатор интерфейса питания, индикатор интерфейса оптического волокна и индикатор интерфейса кабеля. ● Рабочая температура:-40 ~ + 85 ℃ ● Внешние размеры: 85 мм × 49 мм × 100 мм (L×W×H) ● Вес: 200 г ● Способ установки: устанавливается с помощью DIN35mm стандартных рельсов или болтов.

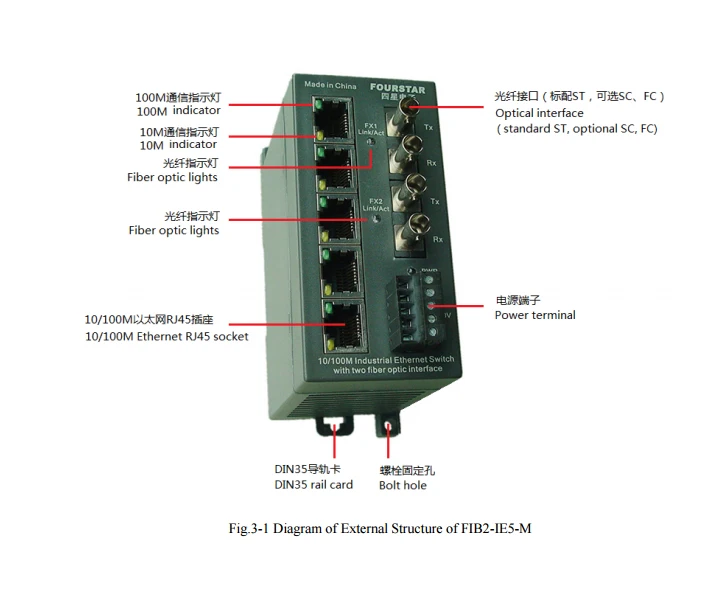

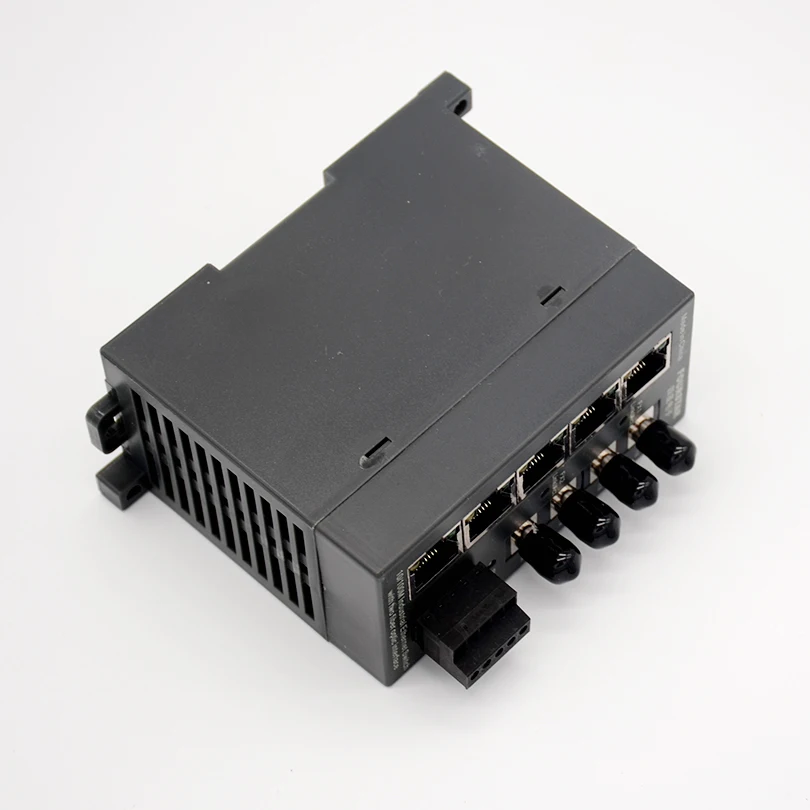

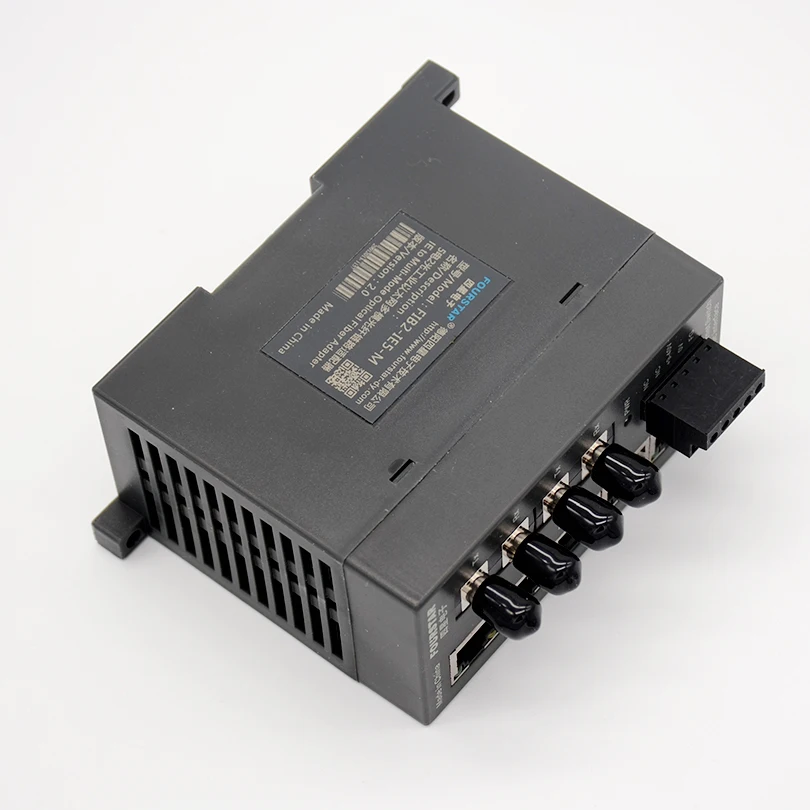

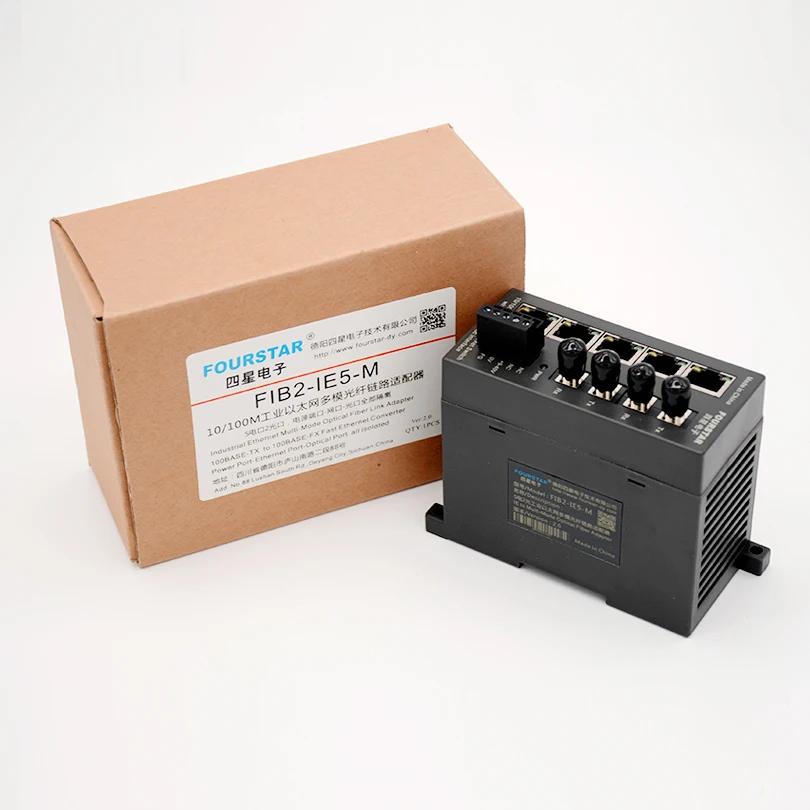

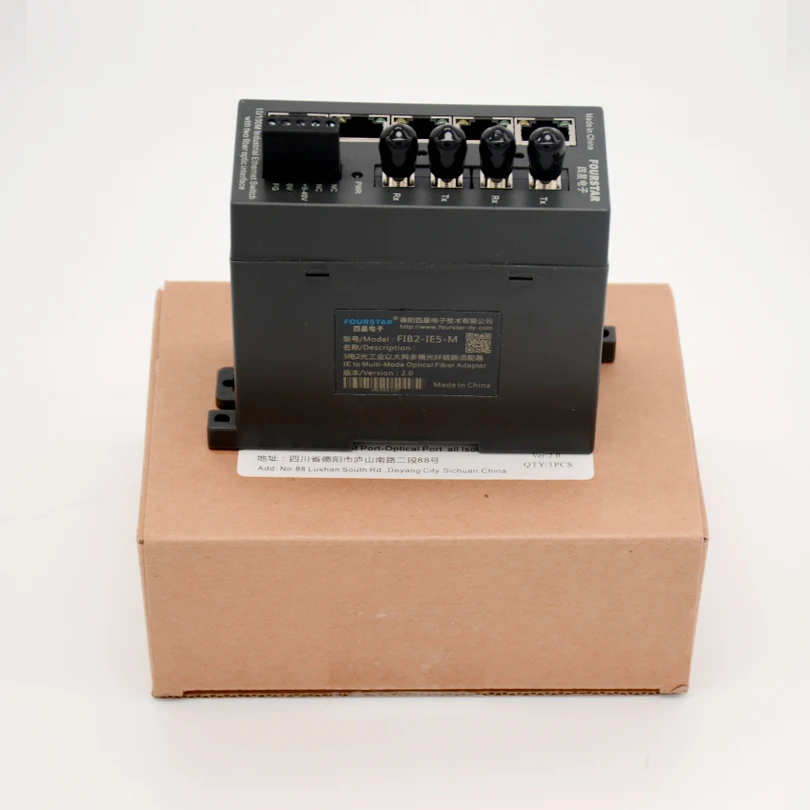

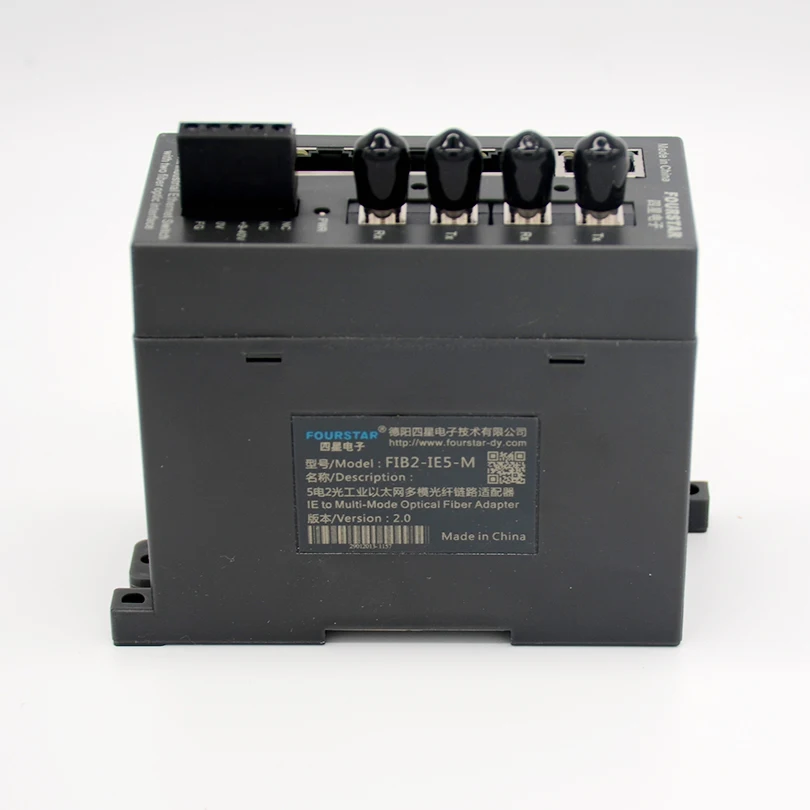

Внешний вид и части продукта

4 Руководства по установке и использованию

Перед установкой и использованием продукта убедитесь, что сетевой кабель (Cat.5 витая пара) подключение имеет максимальную длину 100 метров, а максимальная длина оптического волокна не превышает соответствующую максимальную длину, указанную в руководстве пользователя (5000 м для многомодового оптического волокна, или 20000 м для одномодового оптического волокна). Соединение между интерфейсами оптического волокна следует принципу подключения передающего устройства с приемным блоком и подключения приемного блока с передающим блоком, т. Е. Tx -- Rx, Rx -- Tx, навсегда.

4,1 Типичное применение 1

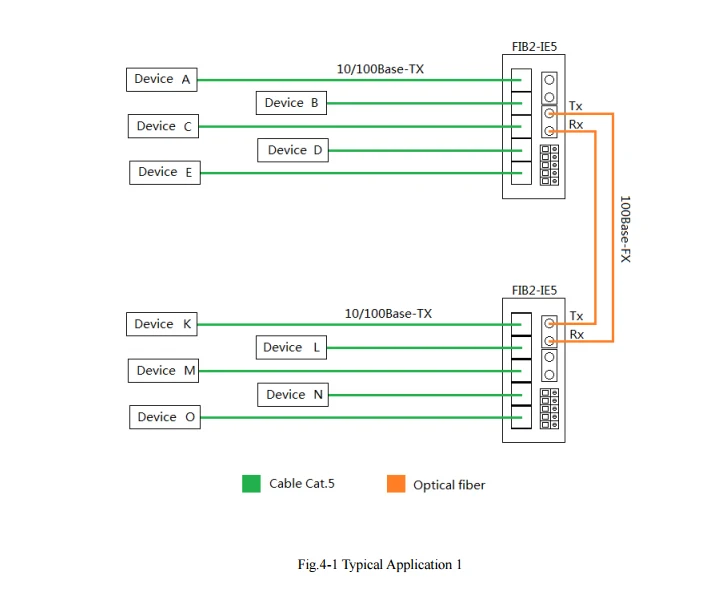

Рис. 4-1-схема подключения типичного приложения 1 продукта. На рисунке, сетевые устройства A-E и K-O снабжены 10/100Base-TX Ethernet интерфейсом и междугородным соединением между a-E и K-O могут быть реализованы через оптическое волокно с с помощью двух волоконно-оптических звеньев. Сетевые устройства A-E и K-O могут быть промышленными устройствами управления, такими как Ethernet-сервера, Рабочие станции, роутеры, переключатели, концентраторы, PLCs с интерфейсом Ethernet, сенсорными экранами и инверторами или другими устройствами с интерфейсом Ethernet

4,2 Типичное применение 2

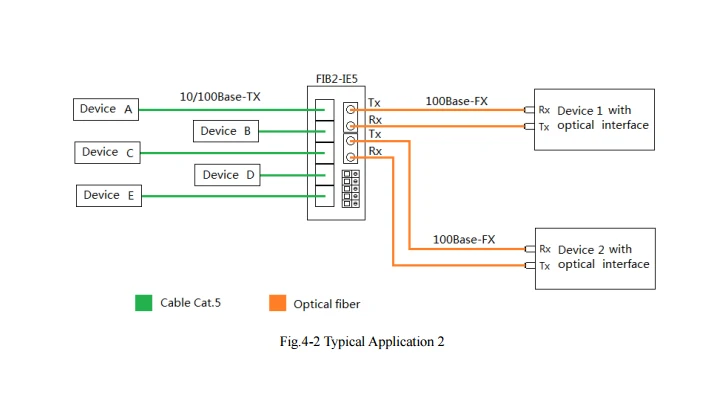

Рис. 4-2-схема подключения типичного приложения 2 продукта. Сетевые устройства A-E с интерфейсом Ethernet 10/100Base-TX соединены с сетевыми интерфейсами RJ45 продукта через витые пары; другие или два сетевых устройства 1 и 2 снабжены 10/100Base-FX интерфейсом оптического волокна и соединены с интерфейсами оптического волокна продукта через оптическое волокно, Таким образом реализуется взаимное соединение между сетевыми устройствами. Сетевые устройства A-E могут быть промышленными устройствами управления, такими как Ethernet-сервера, рабочие станции, роутеры, переключатели, концентраторы, PLCs с интерфейсом Ethernet, сенсорными экранами и инверторами, или других устройств с интерфейсом Ethernet. Другим или двумя сетевыми устройствами 1 и 2 с оптическим волоконным интерфейсом могут быть любые сетевые устройства с оптическим волоконным интерфейсом 100Base-FX.

5 Функция подавления шторма вещания

Storm-это особый термин для переключателей. Это ненормальное явление, при котором нормальная Сетевая связь зависит от быстрого увеличения количества трансляционных кадров в сети в результате повторной передачи. Он серьезно занимает пропускную способность сети. Чем больше сетевых устройств, тем дольше будет занимать вещание. После того, как сетевые устройства достигают определенного количества, нормальный Передача информации в сети будет зависеть: передача информации может быть отложена или, более серьезно, сетевые устройства могут быть отключены от сети или даже вся сеть может не работать нормально из-за помех или паралича. Это шторм трансляции. Подавление шторма трансляции относится к фильтрации для шторма трансляции в сети. После Передаваемые кадры, полученные интерфейсом, достигают предустановленного порогового клапана, интерфейс откажет полученные кадры трансляции. Когда рамки трансляции меньше предустановленного порогового клапана, они обычно будут транслироваться на другие интерфейсы соответствующего переключателя.

6 типичных сетевых топологий

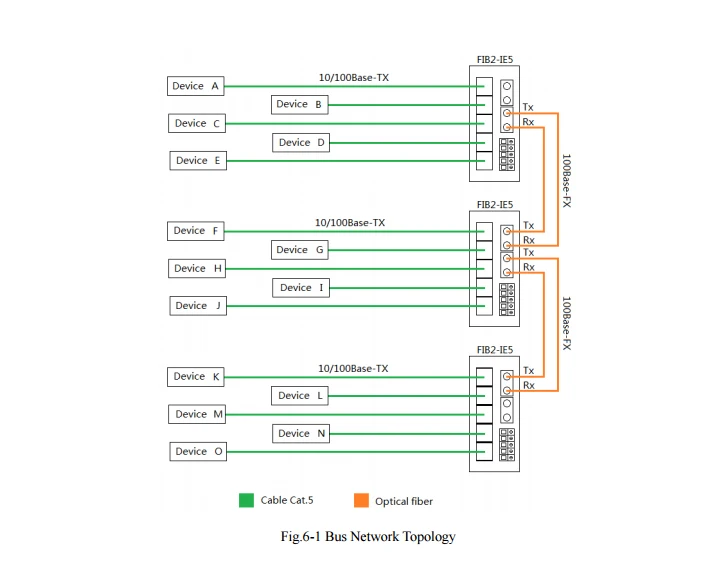

6,1 топология автобусной сети

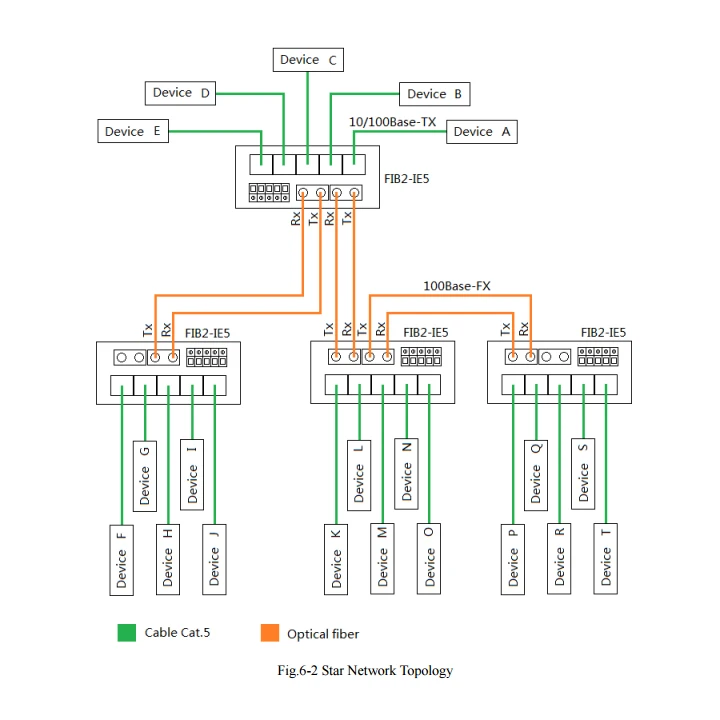

6,2 топология звездной сети

7 Информация о заказе

Название продукта: двухоптическая пятиэлектрическая промышленная Ethernet многомодовая волоконно-оптическая связь адаптер Модель изделия: FIB2-IE5-M Декларация: этот документ предназначен для руководства пользователей по использованию FIB2-IE5-M промышленных Ethernet волоконно-оптические адаптеры канала связи. С учетом быстрого развития новых технологий, пожалуйста, обратитесь к реальному продукту для его функций. Мы оставляем за собой право изменить этот документ без декларации.
