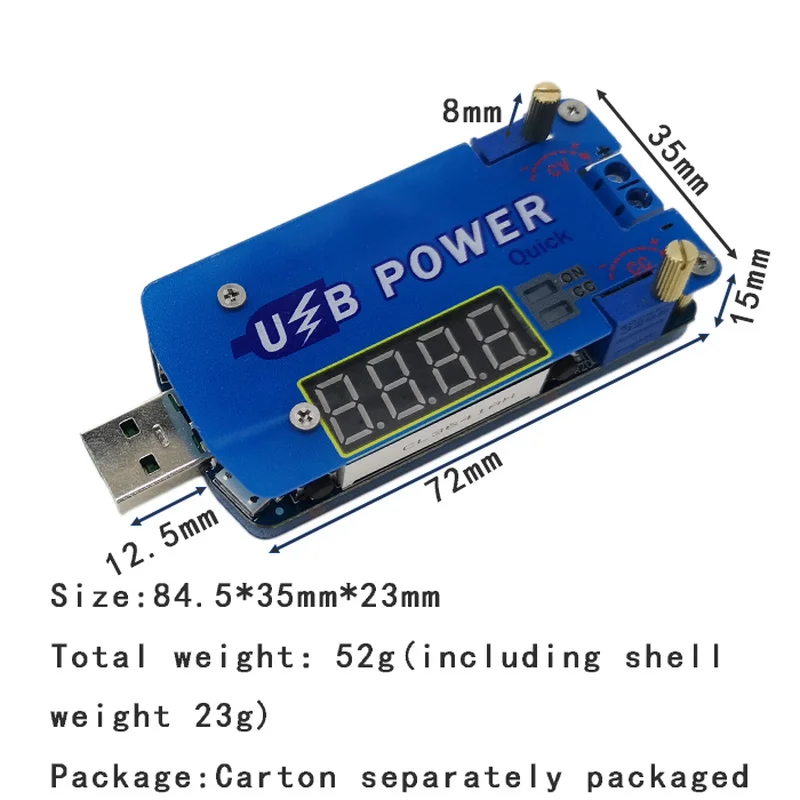

Регулируемый лабораторный источник питания постоянного тока DP2F с usb постоянный

---

RM1307731649004453

Примечание: для предотвращения царапин корпуса во время транспортировки Защитная пленка для поверхности высокопрофильной версии корпуса не оторвана. Необходимо оторвать задний корпус, чтобы он выглядел ярко! Выберите зарядное устройство или зарядное устройство, которое поддерживает протокол быстрой зарядки, этот продукт может обмануть успех!

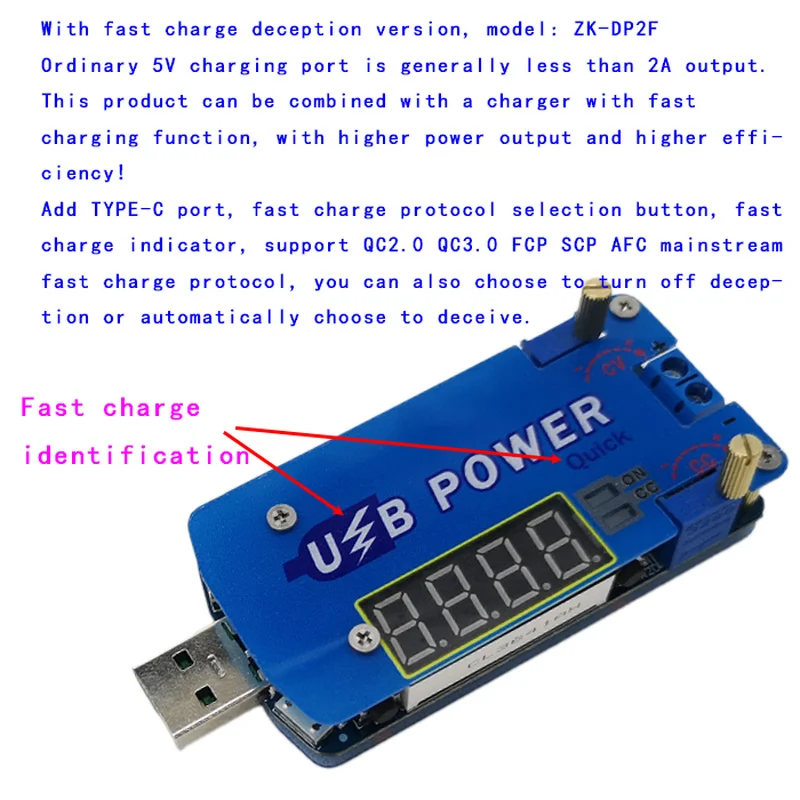

С быстрой зарядкой версия обмана:



(Если продукт не поддерживает обман, трудно найти подходящий источник питания USB для его удовлетворения, поэтому мощность модуля будет ограничена. Модуль поддерживает обман быстрой зарядки, чтобы решить эту проблему очень хорошо, головка для зарядки и зарядное устройство в основном поддерживают быструю зарядку, с ее использованием, мощность более эффективная и более высокая)

Быстрая зарядка обмана использование:

1. Нажмите и удерживайте кнопку TRIG более 2 секунд для освобождения, введите интерфейс выбора протокола быстрой зарядки, и цифровая трубка отобразит имя протокола.

2. Короткое нажатие кнопки TRIG для выбора QC2.0, QC3.0, AFC, FCP, SCP, AUTO и OFF. Короткое нажатие на кнопку ВКЛ/ВЫКЛ или выбор для запуска протокола. Если триггер успешен, он будет отображаться нормально, FC синий светильник будет включен, в противном случае ERR будет отображаться, FC синий светильник будет выключен.

3. Нажмите и удерживайте кнопку TRIG более 2 секунд, чтобы выйти из интерфейса протокола быстрой зарядки. Этот протокол срабатывает каждый раз, когда вы включаете его.

4. Если вы не знаете, какой протокол поддерживает зарядное устройство, вы можете выбрать автоматический режим, модуль автоматически выбирает spoof; Если вы не хотите использовать функцию spoof, вы можете выбрать режим выключения.

1. Основные характеристики:

1. С интеллектуальным обманом быстрой зарядки, решить проблему недостаточного питания к входному порту USB. Поддерживает основной протокол быстрой зарядки, QC2.0 3,0, FCP SCP AFC, вы также можете выбрать не обмануть или автоматически выбрать режим обмана.

2. Высокая мощность 15 Вт, 2А ток, используется для регулирования скорости вентилятора, настольного источника питания, регулируемого зарядного устройства, источника питания маршрутизатора и т. д.

3. В качестве USB вход Регулируемая Настольная источника питания, вы можете регулировать выходное напряжение произвольно, ограничения тока 0-2A (широкий диапазон входного, для детей возрастом от 4 до 13 лет, широкий выход 0,5-30V каких-либо регулировки, С защитой от короткого замыкания, короткое замыкание не горит)

4. В качестве usb-кабеля для зарядки произвольно регулируйте напряжение зарядки и максимальный зарядный ток (любое напряжение, постоянный ток, защита от обратного потока, для зарядки большинства аккумуляторов)

5. Множественная защита (короткого замыкания, перегрузки по току, перегрева, перегрева, защита от перенапряжения, защита от обратного потока)

2. Параметры продукта:

2,1. Входное напряжение: 4-13 в (при использовании пускового ввода обратите внимание на положительные и отрицательные полюсы, не подключайте питание переменного тока)

2,2. Выход напряжение: 0,5-30 в

2,3. Выходной ток: 0-2 А (выходной ток в режиме постоянного напряжения адаптивен в соответствии с размером нагрузки, он не регулируется. Если вы установите предельный ток до 1 А, то ток нагрузки больше 1 А, он автоматически войдет в режим постоянного тока 1 а)

2,4. Выходная мощность: менее 15 Вт (когда выходная мощность превышает 15 Вт, выход автоматически отключается, и отображается-OP-. После снижения мощности нагрузки нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить проблему). Когда входной ток слишком велик, он может быть отключен раньше из-за температурной защиты.

2,5. Напряжение дисплей: Разрешение 0,1 V, завод точность ± 0,1 V или около того (может быть исправлена вручную после того, как по сравнению со стандартными вольтметр)

2,6. Текущий Дисплей: разрешение 0.01A, диапазон 0-2.2A, Заводская точность ± 0.05A; Ошибка отображения больше, когда выходной ток менее 0.05A, небольшой ток в пределах 10-40ма не может быть отображен (можно вручную исправить, калибровка выходного тока является более точной, если она превышает 1 А, И калибровка не рекомендуется для небольших токов.)

2,7. Дисплей питания: 0,00 Вт-15,0 Вт

2,8. Температурная защита: когда температура силового компонента выше 100 °C, введите-OT-protection, уменьшите мощность нагрузки, нажмите кнопку ВКЛ/ВЫКЛ, чтобы решить (питание не будет вводить защиту OT для длительной работы в течение 10 Вт, когда входной ток больше, чем на 3A, Он может долгое время работать при перегреве, даже если он не достигает 15 Вт)

2,9. Рабочий ток: около 30 мА

2,10. Зарядка от обратного потока: Да, может быть непосредственно подключен к аккумулятору для зарядки, нет необходимости добавлять диод

2,11. Защита от короткого замыкания: Да

2,12. Вес: 52 г (вес картонной упаковки 23 г)

3. Описание функции:

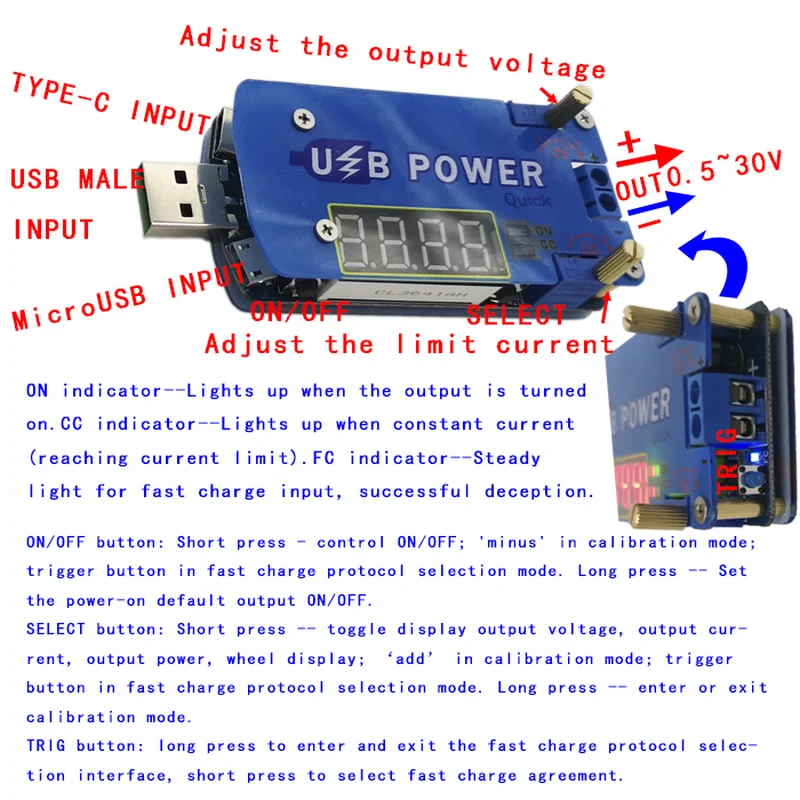

3,1. Кнопка

Кнопка «выбрать»: короткое нажатие-Переключение между напряжением, током, питанием и дисплеем колеса; Правильное напряжение и ток «Плюс» в режиме калибровки; Быстрая зарядка в режиме выбора протокола быстрой зарядки. Длительное нажатие-режим калибровки входа или выхода;

Кнопка «Вкл/Выкл»: Короткое нажатие-управление выходом для включения или выключения; В режиме калибровки напряжение и ток «вычитаются»; В режиме выбора протокола быстрой зарядки срабатывает Быстрая зарядка. Длительное нажатие-Установите выходную мощность по умолчанию для включения в выключенное или ВКЛ, длительное нажатие для более 3 с для освобождения, отображение на дисплее означает, что каждая выходная мощность по умолчанию, выключение Дисплея означает отсутствие выхода каждый раз при включении.

• Кнопка TRIG: Длительное нажатие-вход или выход из интерфейса выбора протокола быстрой зарядки; Короткое нажатие для выбора протокола быстрой зарядки.

3,2. Потенциометр

Потенциометр регулировки тока CC вращается по часовой стрелке, чтобы увеличить предельное значение тока. Когда ток нагрузки достигает предельного тока, он входит в состояние постоянного тока (обратите внимание, что выходной ток может быть увеличен без регулировки потенциометра. При постоянном напряжении выходной ток зависит только от нагрузки, он варьируется в зависимости от нагрузки);

• Максимальный выходной ток (значение постоянного тока) Метод настройки: Переключение на текущий дисплей, прямое короткое выходное значение для регулировки потенциометра CC, текущее значение дисплея-Максимальный выходной ток.

Потенциометр регулировки напряжения CV вращается по часовой стрелке для увеличения выходного напряжения.

3,3. Световые индикаторы

CC-светильник с постоянным током, яркий при постоянном токе (красный);

Индикатор состояния на выходе (зеленый);

FC-светильник индикатора быстрой зарядки (синий светильник), светильник всегда включен после того, как протокол быстрой зарядки успешно обманут.

3,4. Вход и выходными портами

Входная сторона-левая сторона, штыревая головка USB, microUSB и type-c выбираются в качестве входов;

Выход-правая сторона, синий 2P терминал как выход.

4. Метод точности калибровки:

Выход напряжение калибровки-Когда цифровая трубка всегда отображает напряжение, нажмите и удерживайте кнопку «выбрать» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «выбрать», значение напряжения увеличивается на один блок, короткое нажатие «Вкл/Выкл» Кнопка значение напряжения уменьшается на один блок. В тех случаях, когда выходное напряжение низкое, это может занять несколько раз, чтобы убедиться, что увидеть изменения значения 0,1 V. Нажмите и удерживайте кнопку «выбрать» более 3 секунд, чтобы отпустить режим калибровки.

Выход ток калибровки-Когда цифровая трубка всегда отображает ток, нажмите и удерживайте кнопку «выбрать» более 3 секунд для освобождения, цифровая трубка мигает, короткое нажатие кнопки «выбрать», значение напряжения увеличивается на один блок, короткое нажатие «Вкл/Выкл» Кнопка значение напряжения уменьшается на один блок. Это может занять несколько раз, чтобы увидеть изменение значения 0.01A. Нажмите и удерживайте кнопку «выбрать» более 3 секунд, чтобы отпустить режим калибровки. Примечание: Калибровка является более точной, когда ток превышает 1 А; Ошибка отображения велика, когда выходной ток меньше 0,05a, И может не отображаться, когда выходной ток менее 10-40 мА.
