1. Основные характеристики продукта
• Измерительной схемы получает питание от входной порт питания и не требует дополнительного шнур питания.
• ЖК-дисплей дисплей, который может отображать напряжение, ток, мощность, разряда мА/ч, время разрядки и температурный режим работы.
• Полная защита механизм с различные степени защиты, таких как защита от пониженного напряжения, защита от перенапряжения, защита от перегрузки по току, защита от перегрузки, защита от перегрева, сверхурочно защиты и по мощности.
• Защита от перезаряда и переразряда контроль батарея может быть достигнуто путем установки соответствующий защита от недостаточного напряжения и защита от перенапряжения пороговые значения.
• Синхронизированный и количественно зарядки и разрядки аккумулятора может быть достигнуто путем установки соответствующий предохранение от перерыва и от превышения емкости пороговые значения.
2. Параметры продукта



3. Описание продукта
3,1 продукта Особенности
1, ЖК-дисплей дисплей
В обычном режиме, ЖК-дисплей отображает входное напряжение и температурный режим работы с другой стороны; Нисходящий канал показывает в режиме реального времени, ток, мощность, емкость, и время разрядки.
В защищенном режиме, ЖК-дисплей отображается код защиты.
В режим настройки, ЖК-дисплей отображает различные настройки параметров коды и параметр пороговые значения.
2, звук и светильник сигнализации
В тех случаях, когда Выпуск напряжение переменного тока Амперметр включается, запустить индикатор горит постоянно и звуковой сигнал не звон; В тех случаях, когда она выключена, RUN индикатор выключен и звуковой сигнал не звуковой сигнал. После входа в режим защиты, зуммер будет падать сигнал тревоги и запустить индикатор начнет мигать.
3, заряда и разряда емкость и время автоматического статистики, до тех пор, пока Выход включен (RUN индикатор горит постоянно), чтобы начать статистику, отключите зарядное устройство (RUN индикатор не горит), стоп-сигнал статистики, пониженного энергопотребления статистические данные будут автоматически будет подтвержден, В информационной ёмкостью экрана и в то время, когда интерфейс нажимается, следует совершить долгое нажатие на кнопку-соответствующие данные также может быть очищен. Пожалуйста, снимите статистические данные перед началом статистических данных. Максимальная пропускная способность (OAH) и максимальное время разрядки (ПОГ) может быть набор для того, чтобы включить или выключить в настройке режима (по умолчанию). После вскрытия упаковки пороговое значение может быть установлен. В тех случаях, когда порог превышен, выход происходит автоматическое отключение сигнализация и аварийная сигнализация. Аккумулятор заряжен и разряжен.
4. При помощи установки соответствующего Защита от перенапряжения порог и защита от недостаточного напряжения Порог защита от перезаряда и переразряда контроль батарея может быть осуществлена. Для получения более подробной операции, пожалуйста, обратитесь к 4,4 продукта Применение и длины стопы.
5. Идеальный программного и аппаратного обеспечения защитного механизма, а также программное обеспечение защитный Порог может быть отрегулировано. После того, как программное обеспечение для защиты, выход выключен.
Аппаратные средства защиты:
Модуль входного порта имеет анти-Защита от неправильной полярности и защита от обратного подключения не пригорает.
Программное обеспечение для защиты:
OVP Защита от избыточного напряжения (по умолчанию 38V, может быть установить самостоятельно, после того, как предохранение от перенапряжения, индикатор мигает, ЖК-дисплей интерфейс отображает OVP. При зарядке аккумулятора, соответствующий предел может эффективно предотвратить от избыточного заряда батареи);
OCP, защита от избыточной силы тока (по умолчанию 5.5A, может быть установить самостоятельно, после того, как защита от перегрузки по току, индикатор мигает, ЖК-дисплей отображает OCP);
Из полиуретана с открытыми порами Защита от превышения мощности (по умолчанию 200W, может быть установить самостоятельно, после того, как защита от превышения мощности, индикатор мигает, ЖК-дисплей дисплеев из полиуретана с открытыми порами);
OTP защита от превышения температуры (по умолчанию 80 °C, может быть установить самостоятельно, после того, как защита от превышения температуры, индикатор мигает, ЖК-дисплей показывает OTP);
LVP защита от пониженного напряжения (по умолчанию 4,8 V, может быть установить самостоятельно, после того, как защита от недостаточного напряжения, индикатор мигает, ЖК-дисплей показывает LVP в тестирования разрядки батареи и других приложений, комплект соответствующей LVP, может эффективно предотвратить аккумулятор защита от избыточной разрядки, таким образом, чтобы не повредить аккумулятор)
6. По умолчанию включена выходная мощность измерителя напряжения и тока.
7, все настраиваемые параметры поддержка отключения питания для хранения.



3,3 интерфейс продукта детали
1, в обычном режиме интерфейс
Примечание: Короткое нажатие на кнопку SW, чтобы переключить дисплей силы тока, мощность, пропускная способность и время разрядки на дисплее. Пресс и удерживайте кнопку SW на кнопку, чтобы переключить дисплей напряжения и температуры на дисплее. Не отображается в тех случаях, когда Выпуск включен, и не отображается в тех случаях, когда Выпуск выключен.



2, режим защиты интерфейс
Примечание: в тех случаях, когда параметр измеряется напряжение переменного тока Амперметр превышает заданный параметр порог, войдите в режим защиты, дисплей защиты код, выход выключен, светодиодный светильник не начнет мигать, сигнализация и аварийная сигнализация. В защищенном режиме, нажмите на кнопку, чтобы выйти из режим защиты.




3, режим настройки интерфейса
Обратите внимание: в обычном режиме, следует совершить долгое нажатие на кнопку, чтобы ввести режим настройки. В режим настройки, нажмите и удерживайте в течение нескольких секунд кнопку, чтобы войти в обычном режиме.
В интерфейс настройки, короткое нажатие на кнопку SW, чтобы переключить параметры, которые должны быть установлены. Короткое нажатие на кнопку + или-для настройки параметров размера. В дисплей времени ожидания или супер емкость интерфейс, короткое нажатие на кнопку, чтобы выбрать для того, чтобы включить или выключить предохранение от перерыва или от превышения емкости. Они не пользуется спросом по умолчанию.



3,4 продукта Применение детали
1. Как вольтметр, амперметр, и измерителем мощности, используйте его в серии.

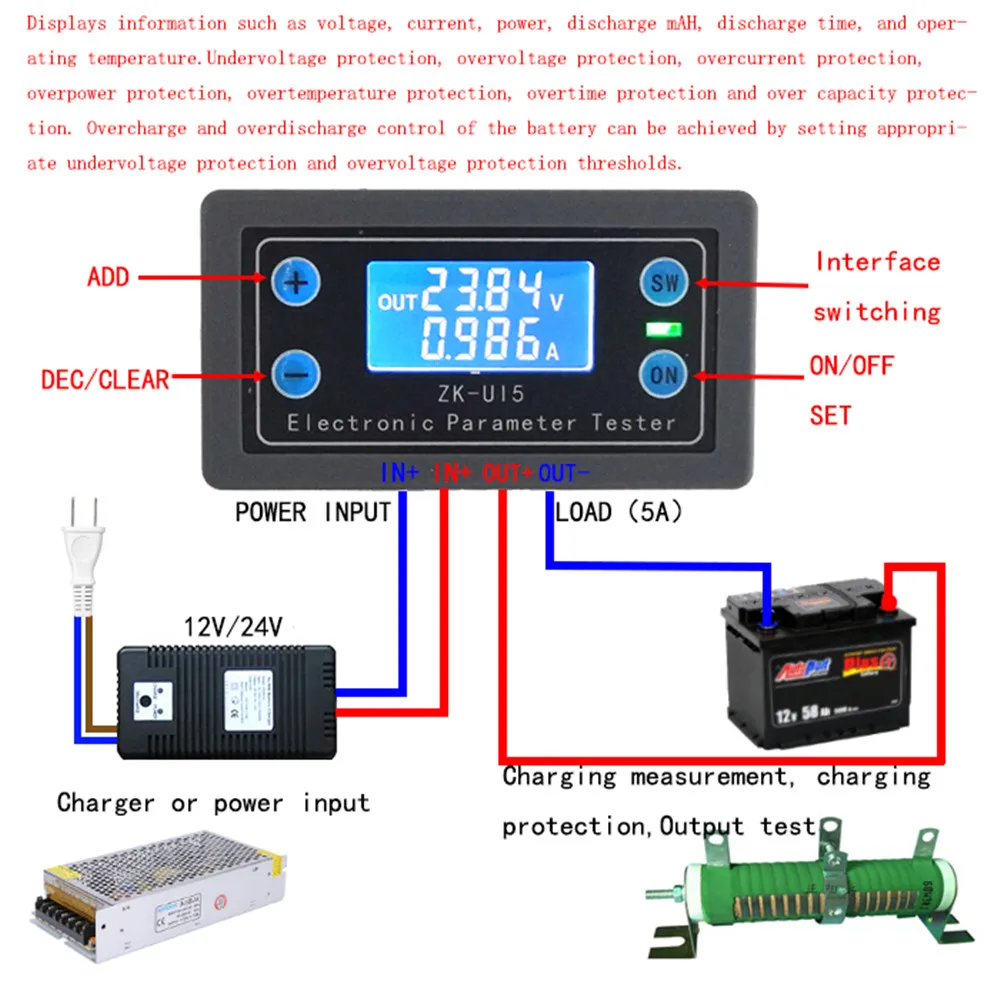

2. Батарея приложение для зарядки, как показано ниже:



Шаги по использованию:
2,1. Подключение модуля питания и батареи в соответствии с вышеуказанная схема и проверьте, если проводка был указан верно.
2,2, кнопка включения, войти в обычный интерфейс, как показано на рисунке выше.
2,3. Пресс и удерживайте кнопку, чтобы войти в интерфейс настройки. Набор отображается в левом нижнем углу ЖК-дисплей экран.
2,4. Короткое нажатие на SW кнопку, чтобы переключиться на параметр интерфейс, который должен быть установлен. Короткое нажатие + или кнопка для регулировки.
При зарядке аккумулятора приложений, LVP должно быть скорректировано ниже минимального напряжения аккумуляторной батареи, минимальный заказ 4,8 V. Отрегулируйте OVP к самому высокому напряжению, что батарея допускается для полной зарядки (это напряжение необходимо свериться с параметрами в батарее вручную). Как правило, максимальное напряжение зарядки 12V литиевая батарея составляет 14V. Максимальное напряжение зарядки общего 24V литиевая батарея составляет 28V.
2,5. Пресс и удерживайте кнопку, чтобы выйти из настройки режима.
2,6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе включается и аккумулятор начинает заряжаться.
2,7. Если напряжение батареи поднимается до значения, установленного OVP, выход выключен, батарея прекращает зарядку, ЖК-дисплей отображение на экране OVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
2,8. Если вам нужно время зарядки или Постоянная мощность зарядки, вы можете установить ПОГ (синхронизации) или OAP (фиксированной емкостью) параметры в режим настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку, чтобы включить сроки или постоянной емкости. В ЖК-дисплей интерфейс не выйдет из находясь в режиме ВЫКЛ (OFF), чтобы цифровой. Пресс + или-для настройки параметров размера. После установки по указанным параметрам
Пресс и удерживайте кнопку, чтобы выйти из интерфейс настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и прекращает зарядку. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
3. Батарея разрядки применение, следующим образом

Шаги по использованию:
1. Подключите батарею и нагрузки на основании приведенной выше схеме и проверьте, если проводка был указан верно.
2. Напряжение переменного тока Амперметр попадает в обычный интерфейс.
3. Пресс и удерживайте кнопку, чтобы войти в интерфейс настройки. Набор отображается в левом нижнем углу ЖК-дисплей экран.
4. Короткое нажатие кнопки SW, чтобы переключиться на параметр интерфейс, который должен быть установлен. Короткое нажатие + или кнопка для регулировки параметров, нажмите и удерживайте кнопку + или кнопка для того чтобы сделать параметр постоянно увеличивается или непрерывно. Аккумулятор приложений разгрузки, OVP должен быть установлен выше максимального напряжения аккумуляторной батареи, со скоростью до 38V. Отрегулируйте LVP сохраняет тепло даже при очень низкой напряжение разрешенное батареей (это напряжение необходимо свериться с параметрами в батарее вручную). Как правило, минимальное разрядное напряжение 12V литиевая батарея-9,2 V. 24V. Минимальное разрядное напряжение в литиевая батарея, 18,5 V.
5. Пресс и удерживайте кнопку, чтобы выйти из настройки режима.
6. Короткое нажатие на кнопку, индикатор светильник всегда горит, на выходе, и аккумулятор начинает разрядки.
7. Если напряжение батареи опускается до значения, установленного LVP, выход выключен, батарея останавливается разрядки, ЖК-дисплей отображение на экране LVP, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
8. В случае, если вам понадобится время разрядки или фиксированного разрядная емкость конденсатора, вы можете установить ПОГ (синхронизации) или OAP (фиксированной емкостью) параметры в режиме настройки. Шаги настройки: под интерфейс настройки, короткое нажатие кнопки SW, чтобы переключиться на ПОГ или OAH интерфейсом. Короткое нажатие на кнопку, чтобы включить сроки или постоянной емкости. В ЖК-дисплей интерфейс не выйдет из находясь в режиме ВЫКЛ (OFF), чтобы цифровой. Пресс + или-для настройки параметров размера. После установки по параметрам, нажмите и удерживайте в течение нескольких секунд на кнопку, чтобы выйти из интерфейс настройки. В тех случаях, когда время или объем достигает установленного значения, выход выключается и остановки разрядки. В ЖК-дисплей отображает ПОГ или OAP код, индикатор светильник не начнет мигать, сигнализация и аварийная сигнализация.
