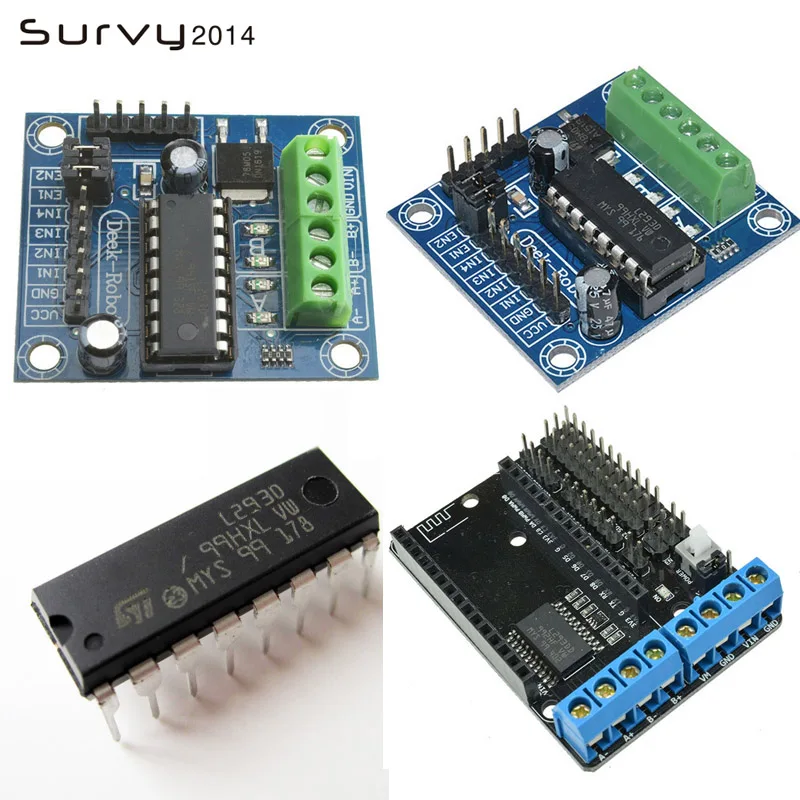

L293D двигатель управления щит привод Плата расширения NodeMCU для Arduino UNO

L293D двигатель управления щит привод Плата расширения NodeMCU для Arduino UNO

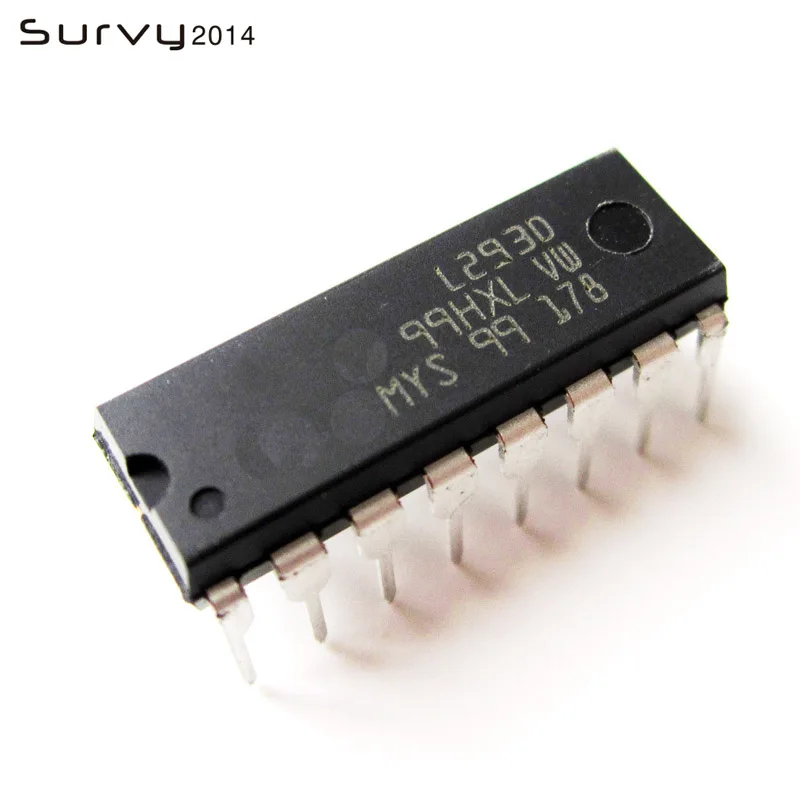

5 * L293D IC

Номер детали: L293D
Pin No: 16 контактов
Посылка включает в себя: 5 x L293D L293 L293B DIP/СОП двухтактный Четыре-канальный драйвер двигателей IC

L293D модуль

L293D представляет собой монолитная Интегральная высокого напряжения, тока высокого напряжения, 4-х канальный драйвер. В основном это означает, что с помощью этого чипа вы можете использовать двигатели постоянного тока и источники питания до 36 вольт, это некоторые довольно большие двигатели и чип может поставить максимальный ток 600 мА на канал, Чип L293D также известный как тип h-моста. H-мост обычно представляет собой электрическую цепь, которая позволяет наносить напряжение на нагрузку в любом направлении на выход, например, на двигатель.
-2 интерфейса для сервопривода 5 В, подключенных к выделенному таймеру высокого разрешения-без дрожания!
-Может управлять 4 электродвигателями постоянного тока или 2 шаговыми двигателями или 2 сервоприводами
-До 4-х никель-металл-двунаправленный двигатели постоянного тока с индивидуальным 8-битный выбор скорости
-До 2 шаговых двигателей (однополярный или биполярный) с одной катушкой, двойной катушкой или переплетенным шагом.
-4 H-мосты: каждый мост обеспечивает 0.6A (1.2A пиковый ток) с тепловой защитой, может запускать двигатели на 4,5 V до 36 V DC
-Вытягивающие резисторы удерживают двигатели отключенными во время включения питания
-Кнопка сброса
-2 внешних разъема питания, для логики/расходные материалы для двигателя
-Протестировано Совместимо с Mega, Diecimila & Duemilanove
В комплект входит: 1 х Плата расширения привода двигателя L293D для Arduino Duemilanove Mega UNO

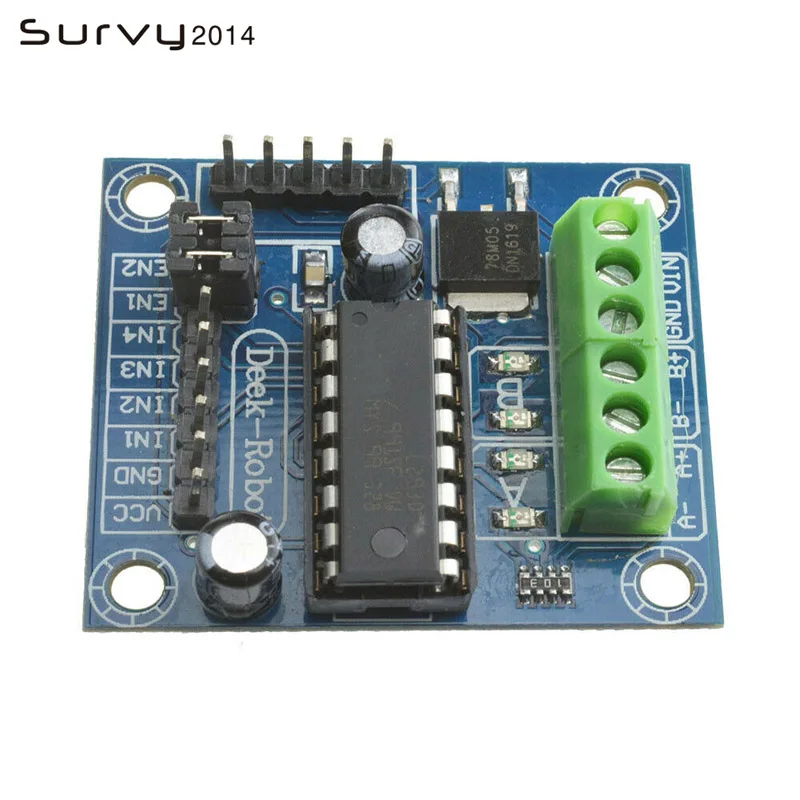

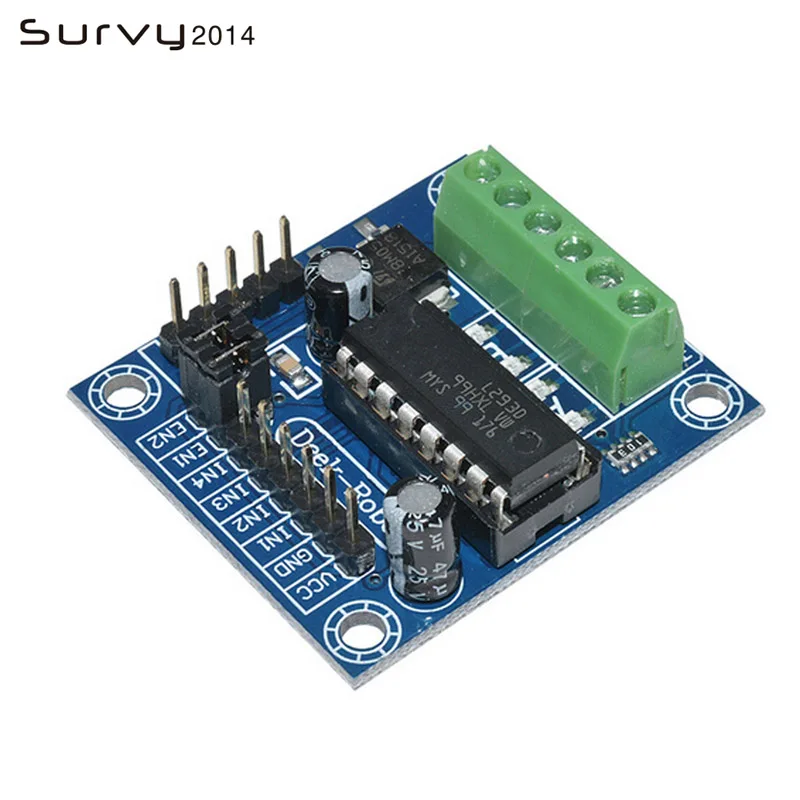

L293D щит

Новый L293D Мотор Щит, входное напряжение DC4.5-25V
600 мА Выходная сила тока на канал
1.2A пиковый выходной ток (не повторяющийся) на канал
Включите объекта
Защита от перегрева
Логическое "0" входное напряжение до 1,5 В (высокий уровень шума)
Внутренний зажим диоды для подавления переходных скачков напряжения
Устройство является mnolithic интегрированным высоким напряжением, высокий ток четыре канальный драйвер предназначен для принятия стандартных DTL или ttl логических уровней и привода индуктивные нагрузки (например, реле solenoides, DC
И шаговые двигатели) и коммутационные Силовые транзисторы. Для удобства использования в качестве двух мостов каждая пара каналов оснащена включенным входом. Отдельный вход питания предназначен для логики, что позволяет работать при более низком напряжении и внутренний зажим диоды включены. Данное устройство подходит для использования в переключатели на частотах до 5 кГц.
Комплектация: 1 x для Arduino UNO MEGA2560 R3 Mini L293D Плата расширения модуля привода двигателя

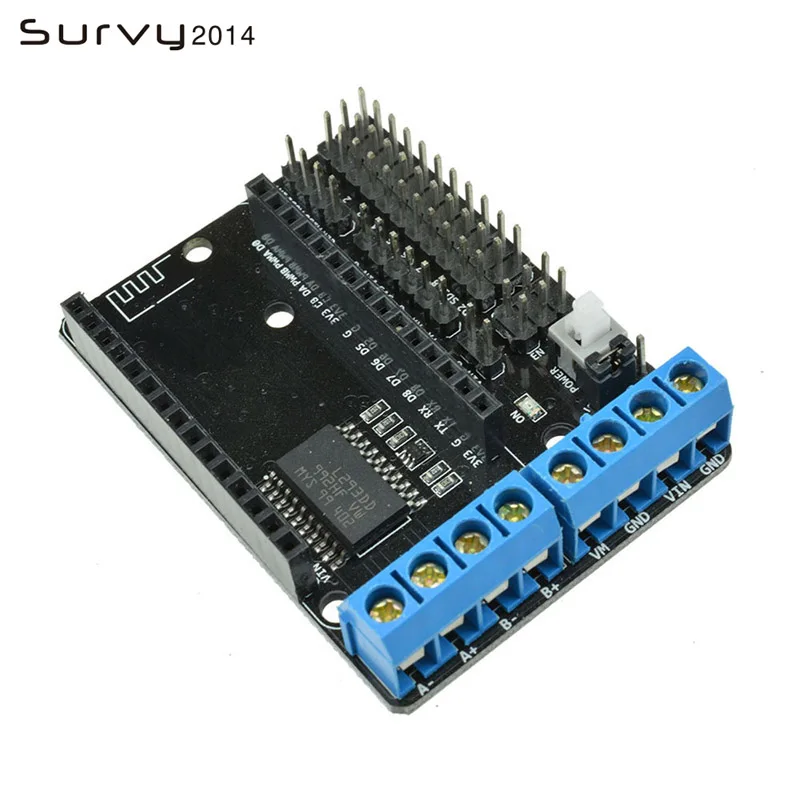

L293D ESP12E щит

Мощность Входное напряжение:
Электропитание двигателя (ВМ): 4,5 В ~ 36 В, можно питаться отдельно
Мощность управления (В): 4,5 В ~ 9 В (10 В макс), может быть питание отдельно
Модуль обеспечивает короткое замыкание sub (короткие VM и V), вы можете легко использовать одну мощность (должен 4,5 V ~ 9 V) во время завершения привода двигателя и управления
Логический рабочий ток МКС: ≤60ма (Vi = L), ≤22ма (Vi = H)
Приводная часть рабочего тока Io: ≤1. 2A
Максимальное рассеивание мощности: 4 Вт (T = 90 & acirc; & fnof;)
Управление сигнал уровня входного сигнала: высокая: 2.3V ≤VIH≤VIN; Низкий:-0.3V ≤VIL≤1. 5 V
Рабочая температура:-25 & acirc; & fnof; ~ + 125 & acirc; & fnof;
Тип привода: двойной высокомощный h-мост
Порт управления комплекта ESP12E Dev: D1, D3 (двигатель); D2, D4 (двигатель B)
Расширение двухсторонний двигатель с ременным приводом, двухсторонний двигатель непосредственной передачи вращения
Встроенный выключатель питания
Мощность двигателя, контроль разделения мощности; в эксперименте, путем короткого замыкания блок слияния,
Короткая ВМ и ВМ, при этом мощность мотора и платы управления
Обратите внимание:
При вставке в модуль ESP-12E,
Обратите внимание на направление, совместимое с антенной платы расширения
Использование коротких модулей, которые могут одновременно управлять доской и мотором.
Комплектация: 1 шт. x L293D Wifi модуль защиты двигателя для Arduino nodemcu Lua ESP-12E ESP8266
