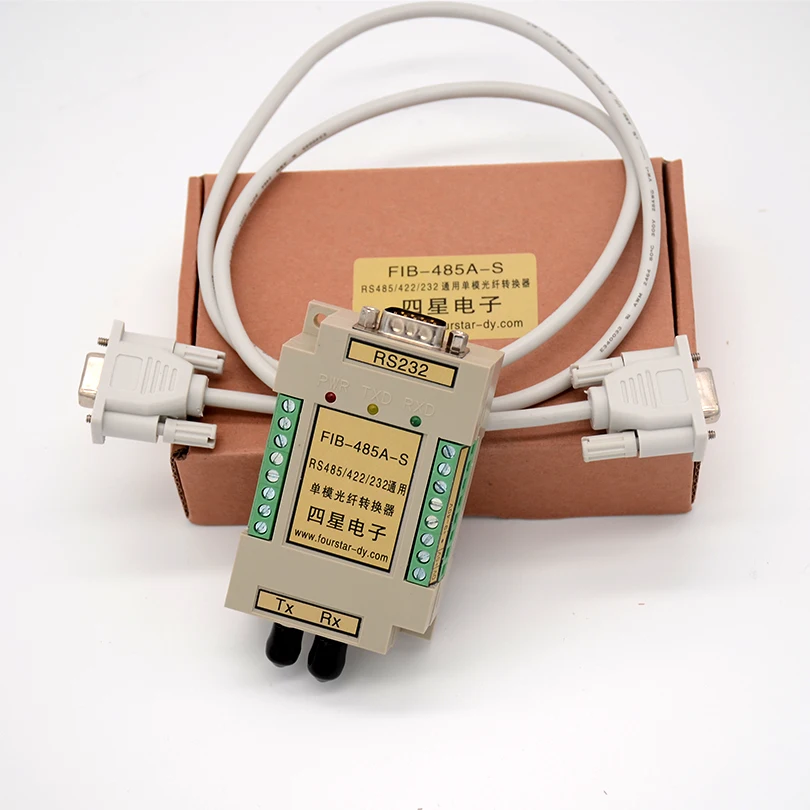

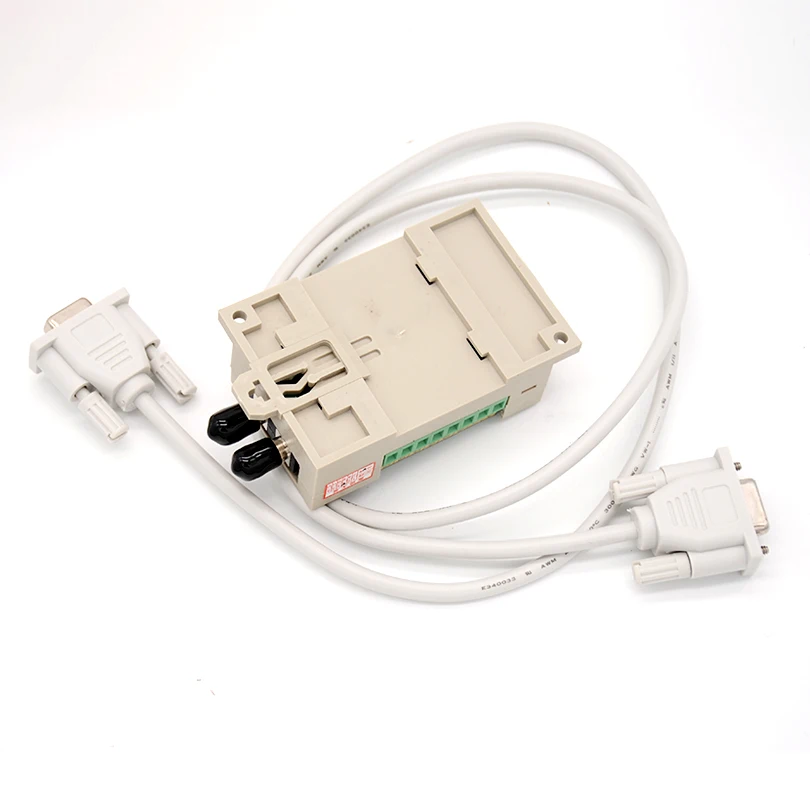

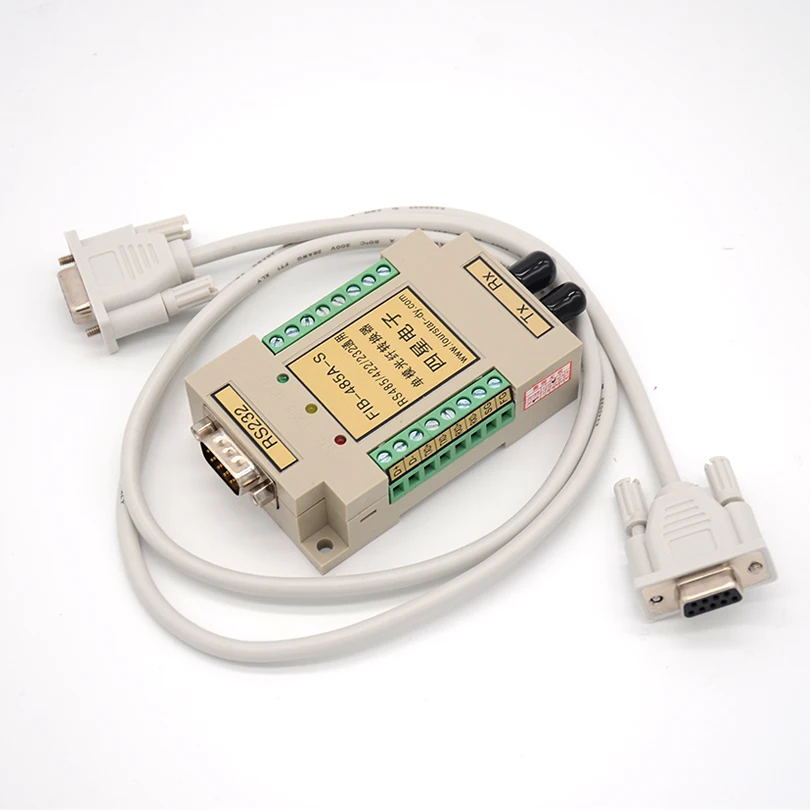

RS485/RS422/RS232 Универсальный одномодовый волоконный конвертер скорость передачи

RS485/RS422/RS232 Универсальный одномодовый волоконный конвертер скорость передачи

RS485/422/232 Для одномодовый оптоволоконный усилитель-преобразователь постоянного тока в постоянный преобразователи руководство

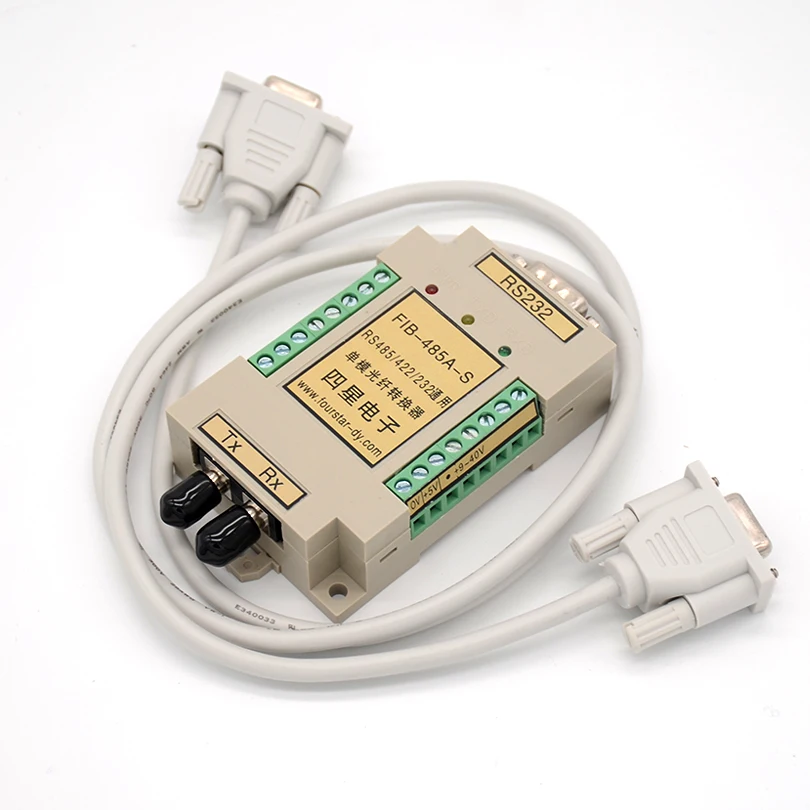

Расстояние и скорость передачи оптического волокна не связаны. Передача волокна последовательного интерфейса устраняет несоответствие передачи меди на большие расстояния и высокоскоростной связи из-за таких преимуществ, как высокая надежность, безопасность и конфиденциальность и так далее. Использование волокон в качестве средства передачи данных полностью решает такие проблемы, как электромагнитные помехи, помехи от заземления и повреждение молнии. Он все больше и больше используется для промышленной автоматизации, распределения данных, интеллектуального транспорта, электричества, воды, банковского дела и многих других областях и стал предпочтительным вариантом для передачи связи. FIB-485A-S промышленная ранг RS485/422/232 к конвертеру волокна из Fourstar. Обеспечивает прозрачную передачу сигнала RS485, RS422 или RS232 (TXD, RXD, GND) на волокне, без изменения оригинальных протоколов связи и программного обеспечения, подключи и работай, и непосредственно заменяет передачу медного проводника.

Характеристики продукта и основные технические индикаторы

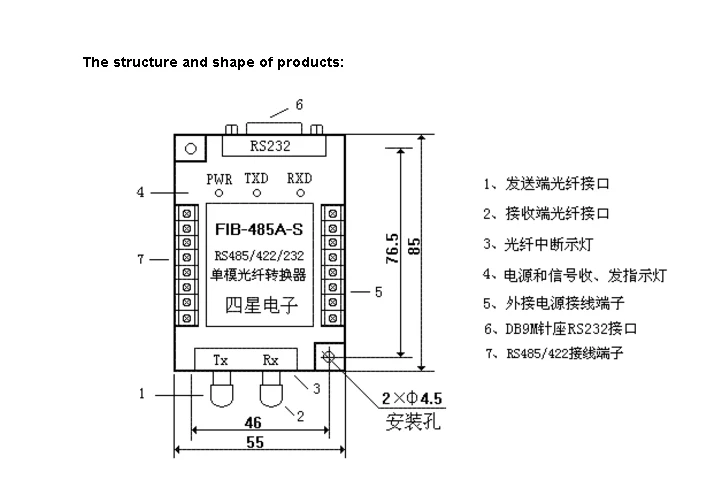

● Напряжение: 9 ~ 40 В постоянного тока Широкий источник питания или 5 в постоянного тока дополнительный источник питания, изолирует Интерфейс сигнала с внешней мощностью внутри продукта через модуль изоляции постоянного/постоянного тока. Потребляемая мощность: <1 Вт ● Интерфейс: RS232: DTE стандартный интерфейс DB9M pin-socket, используйте TXD, RXD, GND lanes, с защитой от ESD ± 15 кВ и защитой от перенапряжения RS485: D +, D-коннектор, с 500 Вт TV Lightning защитой и ± 15кВ ESD защитой RS422: TXD +, TXD-, RXD +, RXD-коннектор, с защитой от ESD ± 15 кВ и защитой от перенапряжения ● Скорость связи: RS232: 0 ~ 230 Кбит/с адаптивный; RS485/422: 0 ~ 500 кбит/с адаптивный ● Применим волокна: однорежимный переключатель 9/125 、 10/125 、 8 образования легкой пены. 3/125um ● Длина волны: 1310 нм ● Мощность запускаемого света:-6 дБм ● Чувствительность приема:-22 дБм ● Расстояние передачи: 0 ~ 20 км (Максимум до 60 км или 120 км, требуется заявление, со стандартным разъемом FC) ● Интерфейс волокна: Стандартный ST Разъем, SC и FC Разъем опционально ● Температура:-40 ~ + 85 ℃ ● Относительная влажность: от 0 до 95 процентов (не конденсируется) ● Размеры: 85 × 55 × 25 (Д × Ш × В), стандартная установка рельсов с отверстием для болтов ● Вес: 100 г Структура и форма изделий:

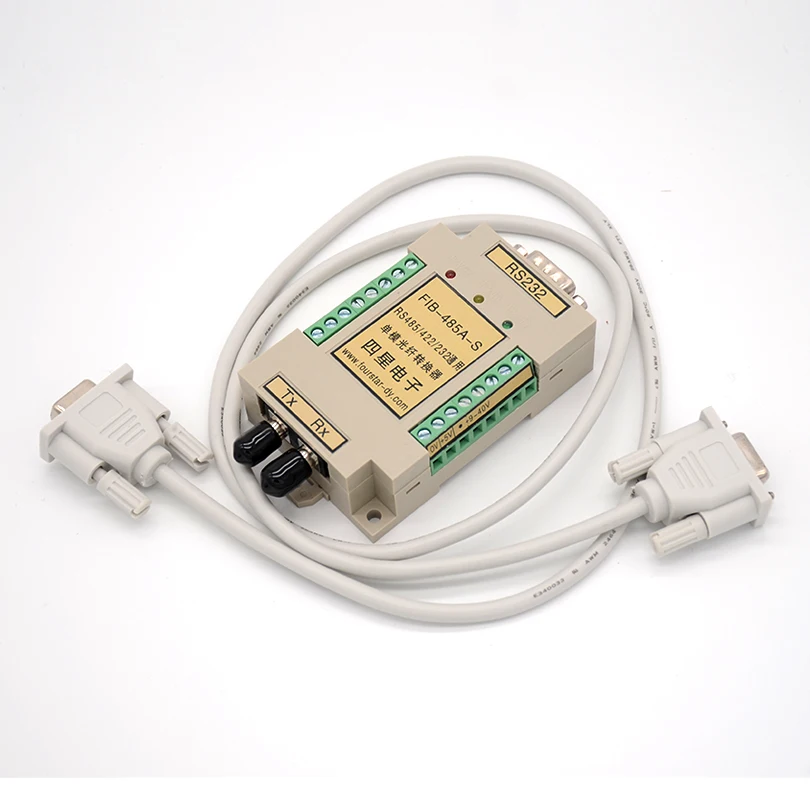

• Индикатор: PWR power red всегда блестит TXD Отправка данных желтое мерцание при отправке данных в волокно RXD получение данных Зеленый мерцание при получении данных из волокна Если волокна сломаны, красный цвет будет светлее

С использованием метода;

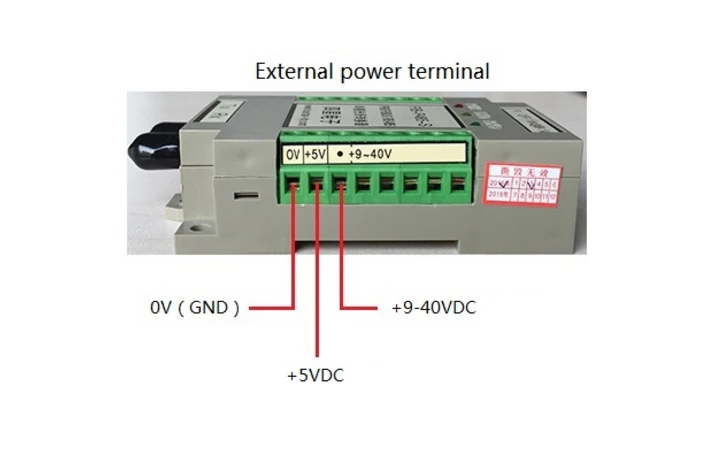

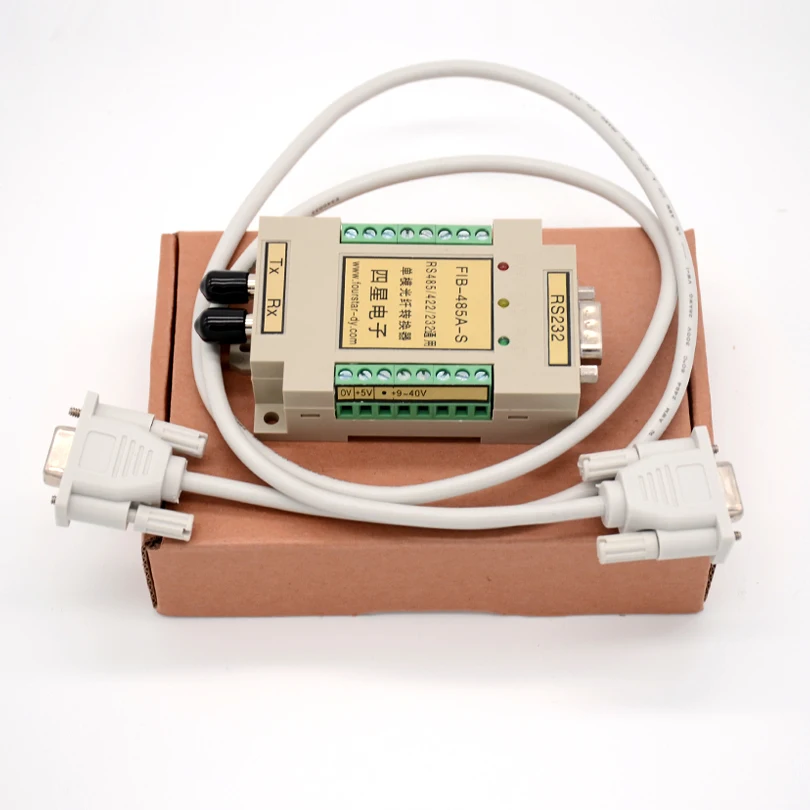

Кроме волоконного разъема Rx есть светодиодный индикатор FIB. Когда волокно сломано, волокно не подключено или конвертеры из противоположной стороны выключены, FIB будет гореть, получив матовый сигнал, ведьма очень удобна в выборе места. Внешняя мощность: правый терминал представляет собой двухгрупповую внешнюю клемму питания, один-9 ~ 40 В постоянного тока, а другой-фиксированное напряжение 5 В постоянного тока. Любой из них в порядке. Вам не нужно беспокоиться о колебаниях мощности. Изолирующий сигнальный интерфейс с внешним питанием внутри продукта через модуль изоляции постоянного/постоянного тока. Таким образом, источник питания может быть взят из любых силовых терминалов оборудования или мощности различного оборудования, чтобы избежать помех на контуре заземления, вызванных заземлением внешней мощности и сигналом RS485/422/232, и генерирует безопасность оборудования.

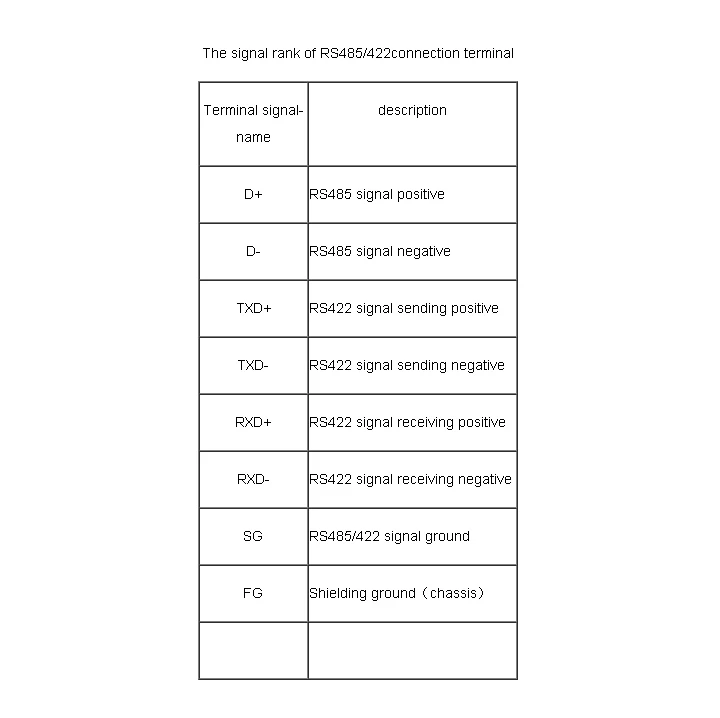

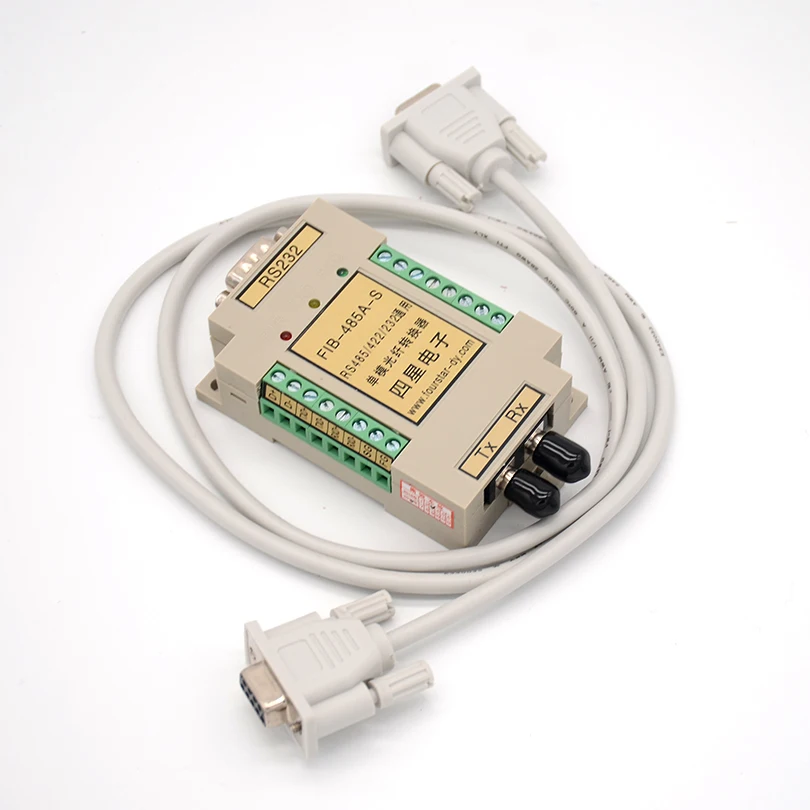

Подключение RS485/422/232

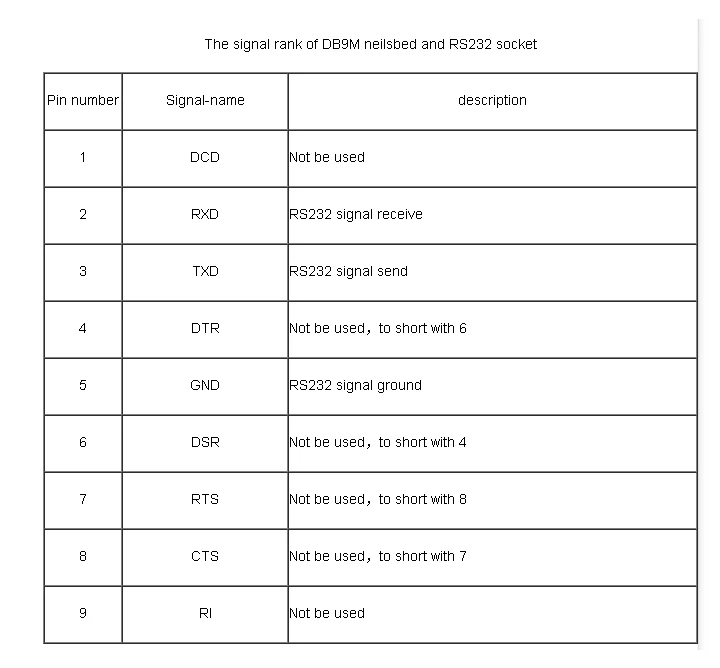

Ссылка RS232: для интерфейсов RS232 со стандартным DTE способом, таким как компьютер, вы можете непосредственно использовать разъем RS232 с продуктом ведьмы подключить кабель RS232 к конвертерам волокна. Для интерфейсов RS232 non-DTE way (например, интерфейс RS232 для некоторых промышленных устройств), пользователям нужен самодельный кабель для подключения волоконного преобразователя и интерфейсов RS232 оборудования, и принципы подключения: подключение к получению, получение к отправке, наземное на землю. Определите, можно ли коротко использовать неиспользованный сигнал в качестве вводной книги оборудования. Длина кабеля RS232 не может превышать 15 м. Подключение RS485: Подключите D + терминал конвертеров волокна к положительному сигналу оборудования интерфейса RS485, D-к отрицательному сигналу оборудования RS485, когда расстояние превышает 50 м, сопротивление клеммам 120 Ом должно быть параллельным соединением между D + и D-и терминалами RS485 оборудования за штуку. Допустимый Наибольшая длина кабеля из RS485/422 на различных скоростей передачи: 2000 м (9,6 кбит/с), 1. 5 км (19,2 кбит/с), 1. 2 км (115,2 кбит/с), 800 м (187,5 кбит/с), 200 м (500 кбит/с). Положительные и отрицательные признаки интерфейса RS485/422 некоторых устройств отмечены как отрицательные и положительные (например, Mitsubishi PLC), некоторые отмечены как отрицательные и B положительные (например, Siemens, Omron PLC), пожалуйста, обратите внимание при подключении .. RS232, RS485, RS422 этого конвертера волокна не могут общаться друг с другом, только один из них может быть использован Использование RS232, RS485, RS422 этого волоконного конвертера без переключателя или перемычки, прямое использование очень удобно Используйте волокно для соединения двух волоконных преобразователей. Подключите Tx к другому Rx, Rx к другому Tx. Радиус изгиба при укладке волокна не может быть меньше допустимого, или сердечник легко сломан. Пожалуйста, обратите внимание на поддержание чистоты гнезда интерфейса волокна. Пожалуйста, используйте сконфигурированную резину, чтобы покрыть ее, когда она не подключена.

Типичные области применения карта

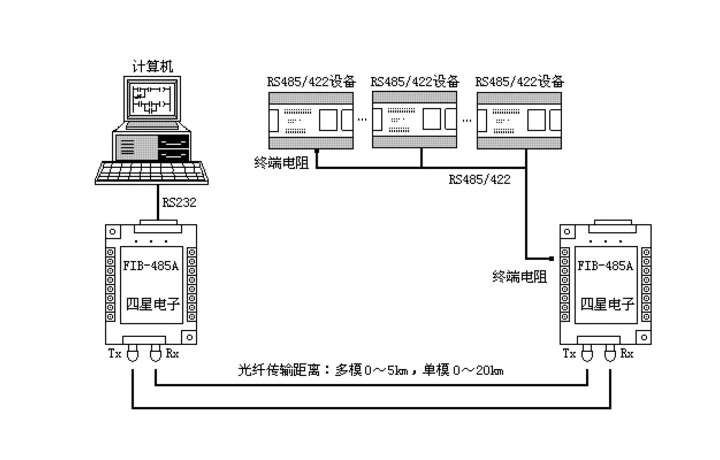

В RS485/422/232 точка-точка режим связи состоит из FIB-485A волокна Конвертеры

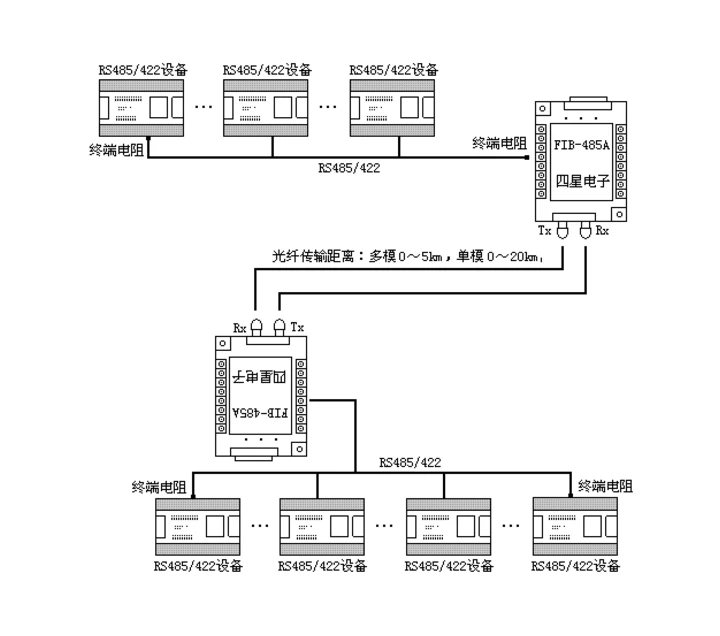

Подключение двух различных зон RS485/422 автобусов FIB-485A волоконными преобразователями

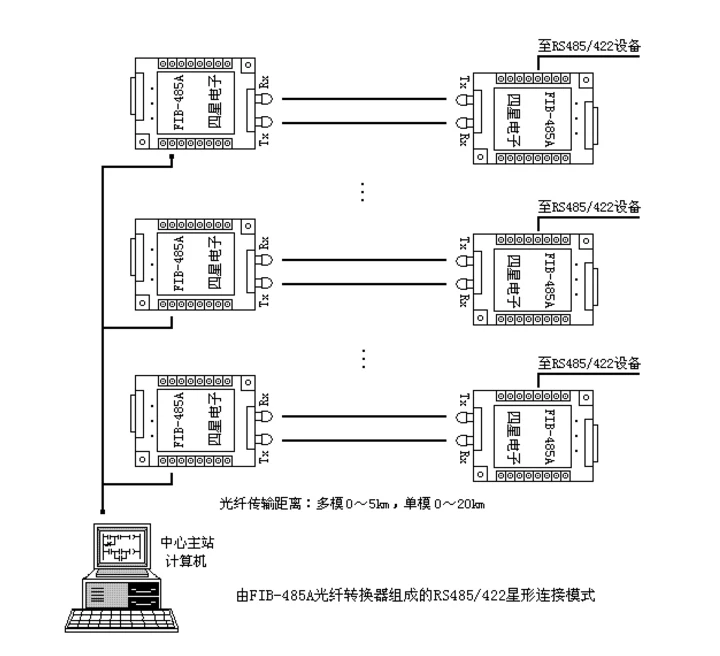

RS485/422 Звездная сеть (волоконный концентратор) состоит из FIB-485A волоконных преобразователей

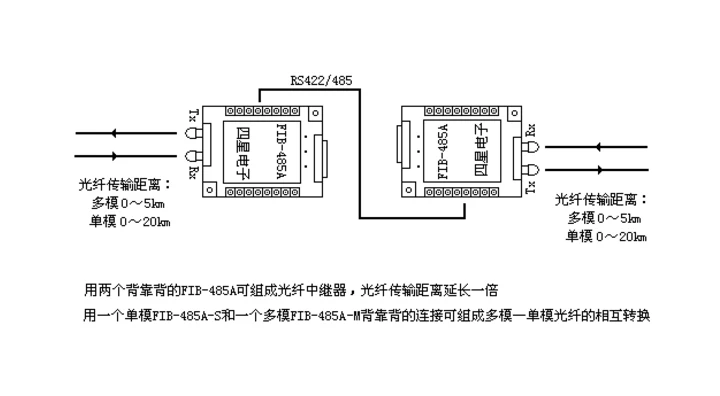

Волоконные ретрансляторы и преобразователи волоконного режима, состоящие из FIB-485A
