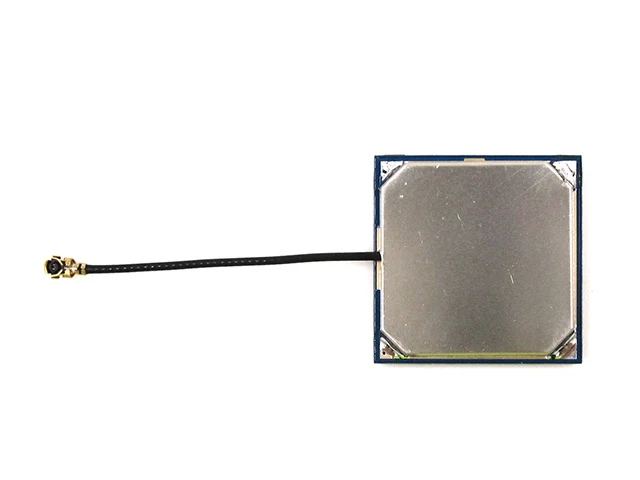

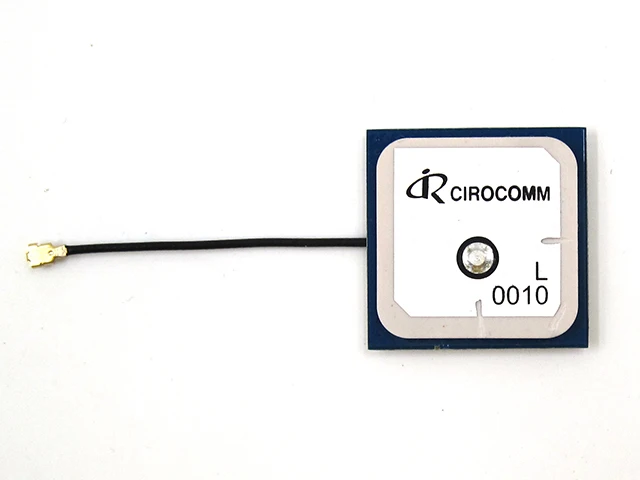

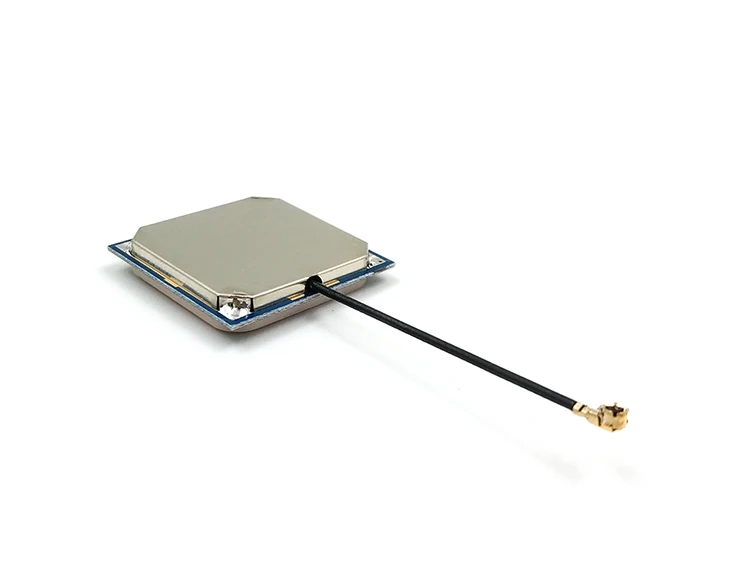

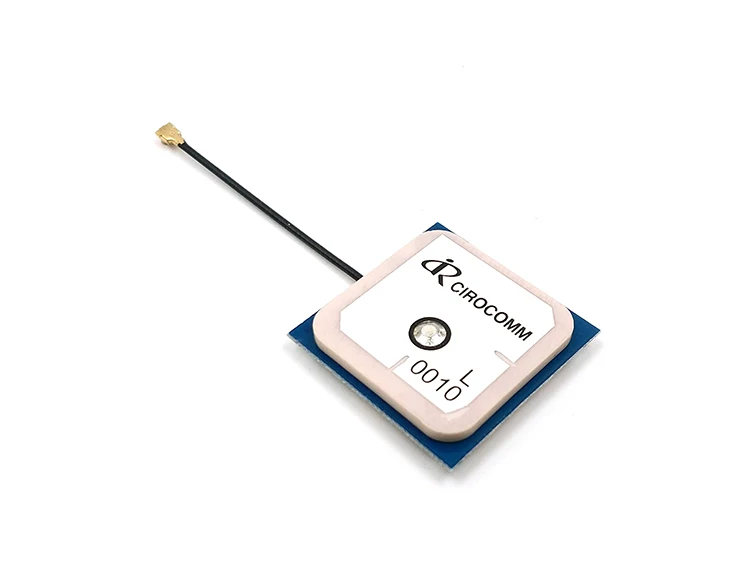

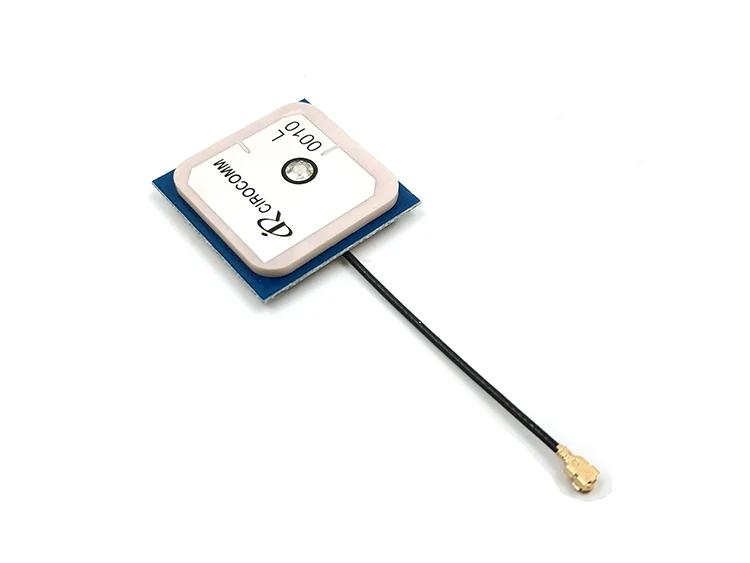

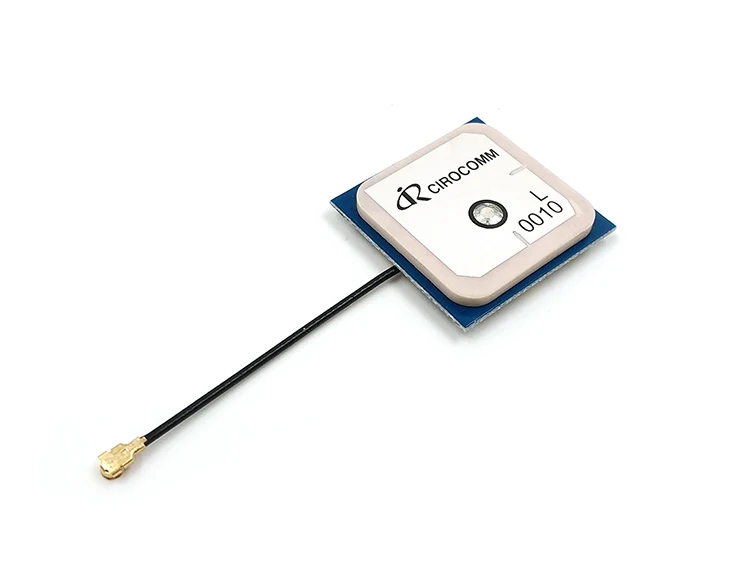

Встроенная GPS GLONASS двойная антенна BEITIAN активная коммутационная Cirocomm GNSS BT

---

Описание:

Модель: BT-0010

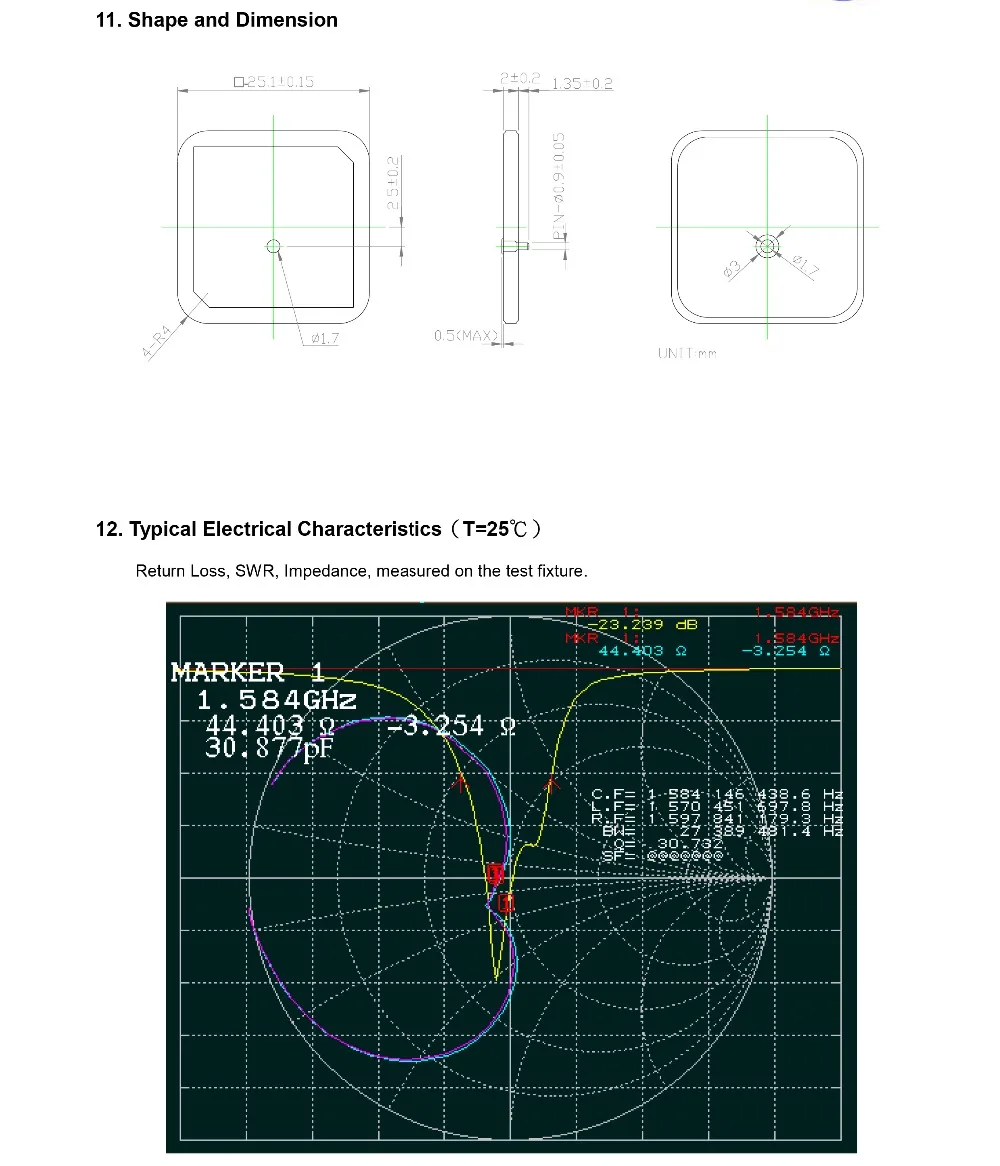

         Характеристика: Встроенный двухступенчатый малошумный усилитель и фильтр GPS, ГЛОНАСС, спутниковые сигналы могут быть получены. Технические характеристики: GPS антенна BT-0010 Центральная частота: 1575,42 МГц/1602 МГц Малошумный усилитель усиления (без кабеля): 30 дБ Коэффициент шума: <1,5 дБ КСВ по уровню поверхности: < 2 Постоянный ток: максимум 25 мА Рабочая температура: -40 градусов C ~ + 85 Напряжение: 3,0 ~ 5,0 V Размер: 28*28*5,0 мм Усиление коэффициент усиления антенны: 30dbКабель: RG1.13Длина кабеля: 5 смРазъем формы; IPEXРабочая частота: GPS L1 1575,42 МГц, GLONASS G1 1602 МГц

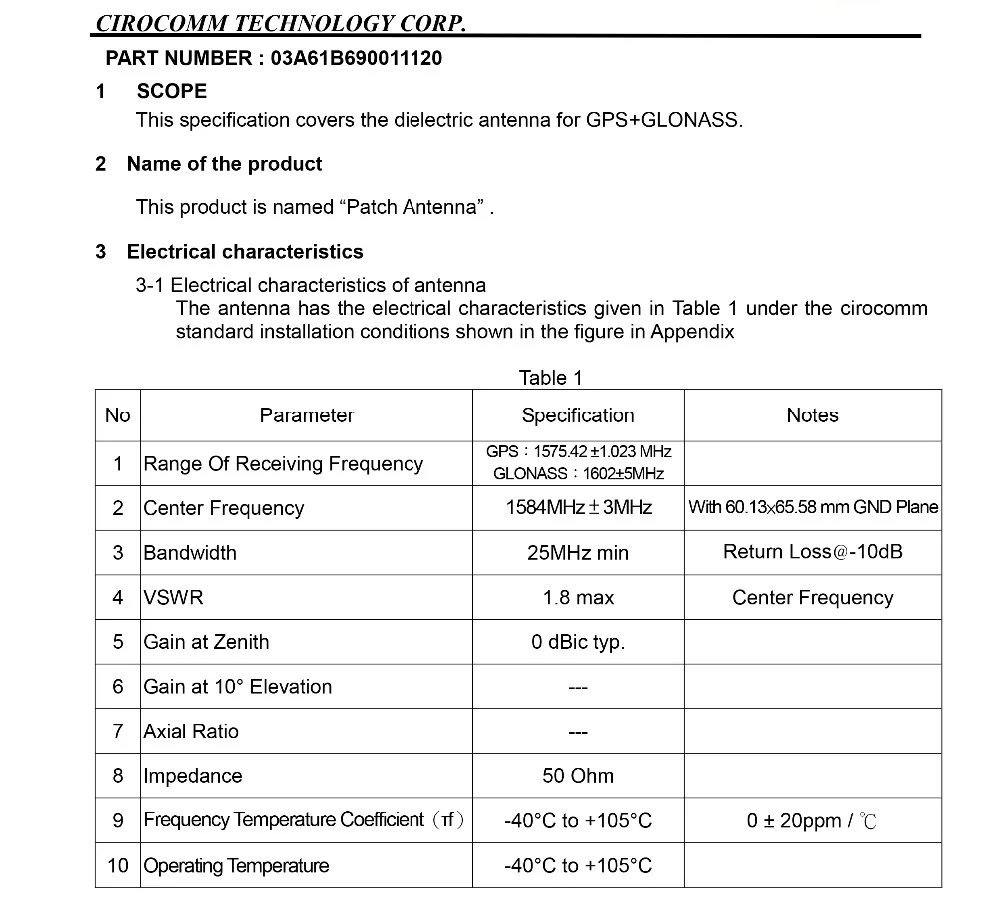

  Условия эксплуатации   Антенна имеет электрические характеристики, приведенные в таблицах 1, в диапазоне температур от-40 ℃ до + 105 ℃ и в условиях окружающей среды от + 40 ℃ и 0-95 °F. h.   Этот документ удерживается Cirocomm, не может быть воспроизведен без разрешения.     SPEC нет. SP03AB15923-0640 Вынесенной датой 2014.12.11 ОпубликованныеВерсия 01 Название продукта PA025CQ0010 Страница 3/9     4-2 температурный диапазон хранения   Диапазон температур хранения продукта от-40 ℃ до + 105 ℃.   4-3 канал pin Диапазон рабочих температур   Максимальная температура для пайки питательного штифта составляет + 290 ℃ в течение 3 секунд.Испытания на надежность 5-1 Испытание на низкую температуруПодвергайте образец до-40 ℃ в течение 400 часов, а затем до нормальной температуры/влажности в течение 24 часов или более. После этого теста изучите его внешний вид и функции.   5-2 высокотемпературный тестПодвергайте образец до + 105 ℃ в течение 400 часов, а затем до нормальной температуры/влажности в течение 24 часов или более. После этого теста изучите его внешний вид и функции.   5-3 Испытание на высокую температуру/высокую влажность   Подвергать объект экологическим условиям + 60 ℃ и 90-95 ℃ R. h. В течение 96 часов, затем подвергайте воздействию нормальной температуры/влажности в течение 24 часов или более. После этого теста изучите его внешний вид и функции.   5-4 Испытание на тепловой удар   Подвергать объект циклическому изменению температуры (-40 ℃, 2 часа + 85 ℃, 2     Часов) в течение 100 циклов подвергайте воздействию нормальной температуры/влажности в течение 24 часов или более.   5-5 испытание на вибрацию   Синусоидальный вибротест 5-5-1   С учетом объекта к вибрациям от 5 до 200 до 5 Гц рабочий через 10 минут, 4,5 г при максимальной (2 мм амплитуды) В направлениях X и Y в течение двух часов каждый и в направлении Z в течение четырех часов. После этого теста изучите его внешний вид.   5-5-2 Испытание на вибрацию в упакованном состоянии   Предмет, который упакован, как показано на рисунке, до вибрации от 15 до 60 до 15 Гц, охватывается в течение 6 минут, 4G при максимальной амплитуде (2 мм при максимальной амплитуде), применяется в X, Y и Z направления в течение двух часов каждый, т. Е. Всего шесть часов. После этого теста изучите его внешний вид и функции.   5-6 Бесплатный осенний тест в упакованном состоянии   Поместите предмет, который упакован как показано на иллюстрации, на бетонную поверхность с высоты 90 см, на один чёткий, три края и шесть граней, т. Е. В общей сложности 10 раз. После этого теста изучите его внешний вид и функции.   Этот документ удерживается Cirocomm, не может быть воспроизведен без разрешения.     SPEC нет. SP03AB15923-0640 Вынесенной датой 2014.12.11 ОпубликованныеВерсия 01 Название продукта PA025CQ0010 Страница 4/9     6 инспекции   Что касается осмотра во время массового производства, мы размещаем антенну в производственном приспособлении индивидуально, используя сетевой анализатор для сравнения его центральной частоты, полосы пропускания и потери возврата с золотым образцом.   7 Тесты записи   На момент доставки должна быть предоставлена копия контрольной записи, заполненная следующим содержанием. 7-1 Количество доставки   7-2 измерения электрических характеристик   Следующие данные при нормальной температуре, полученные методом, описанным в разделе 17.   7-3 температура и влажность теста   Количество для проверки образцов должно быть n = 5 для любой партии. В чехол Кол-во в каждой партии составляет менее 5, вся партия будет проверен и разрешен к перевозке.   8 гарантия   Если возникнут какие-либо дефекты, образующие продукт во время правильного использования в течение года после доставки, он будет отремонтирован или заменен бесплатно.   9 Другое   Любой вопрос, возникающий из настоящего Руководства по спецификациям, решается договоренностями, сделанными обеими сторонами.   10 меры предосторожности при использовании   Модель антенны с серебряным электродом.   # Пожалуйста, не используйте КОРРОЗИОННЫЙ газ (газ серы, газ хлора) в атмосферу. Десяти Пожалуйста, не направляйте припой на серебряный электрод антенны.
