Характеристики

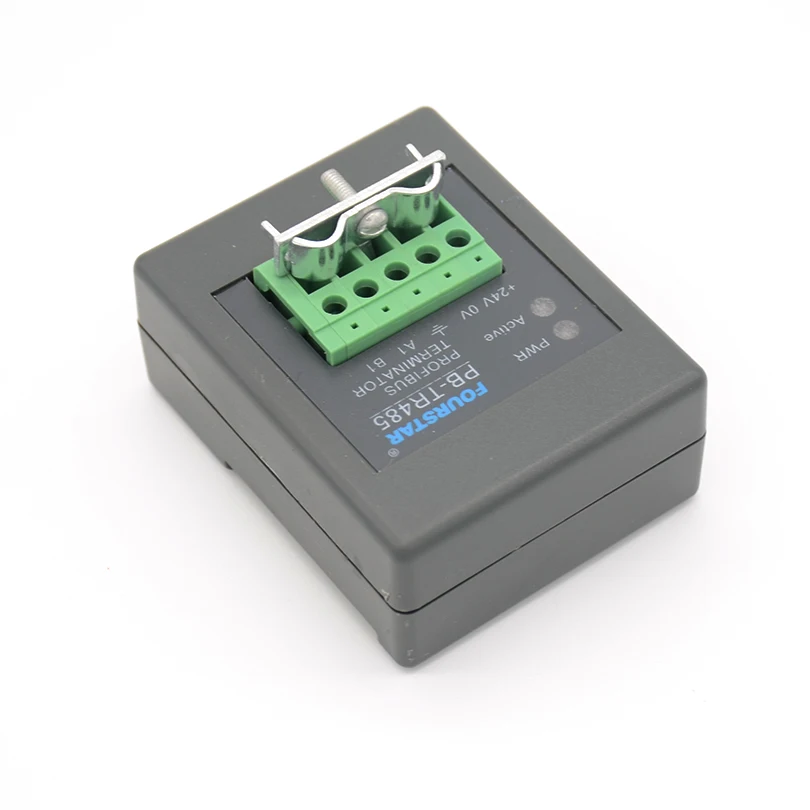

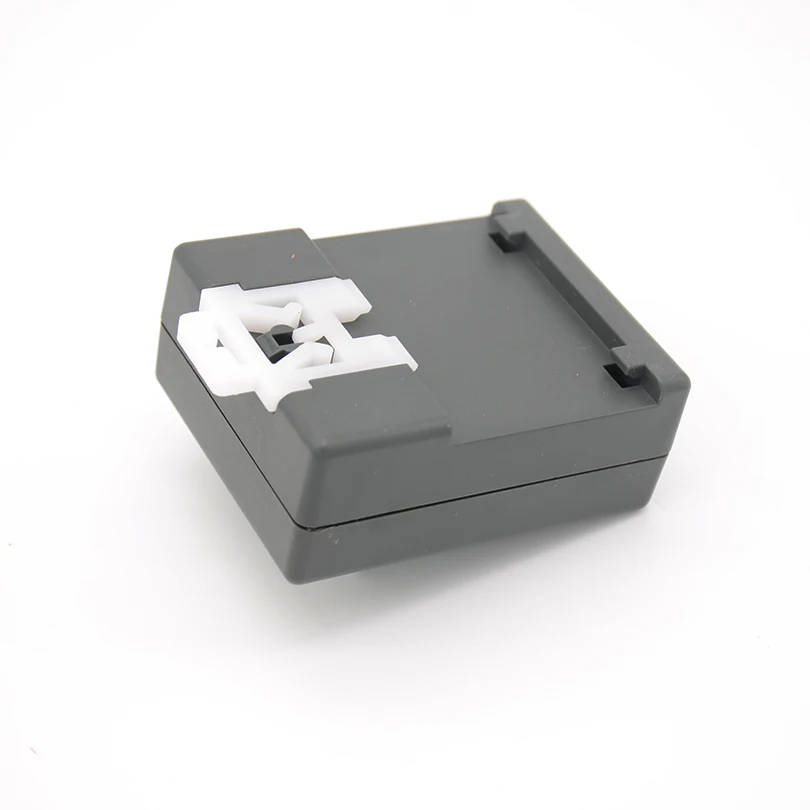

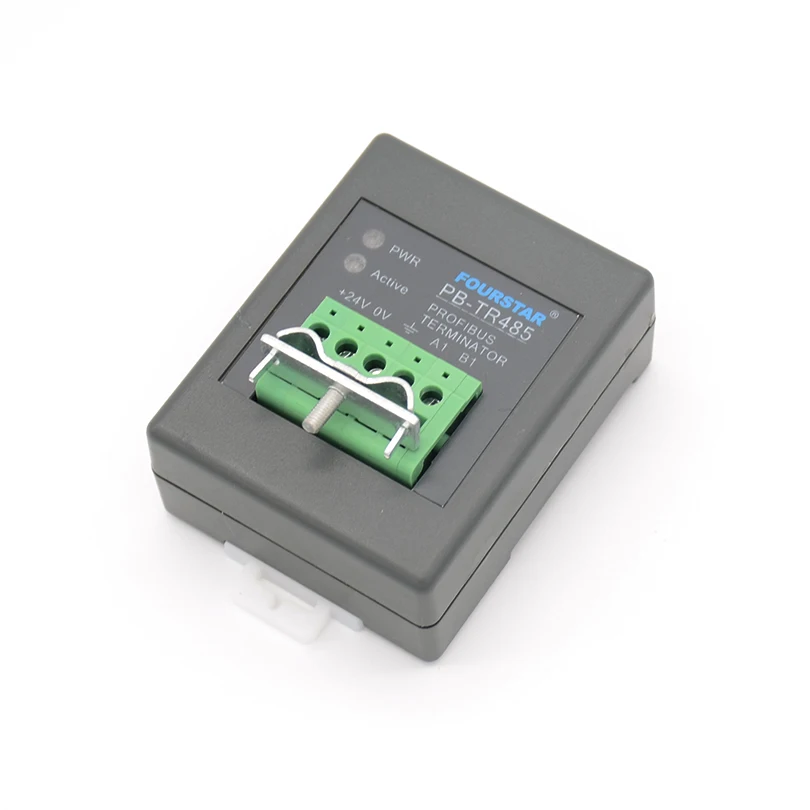

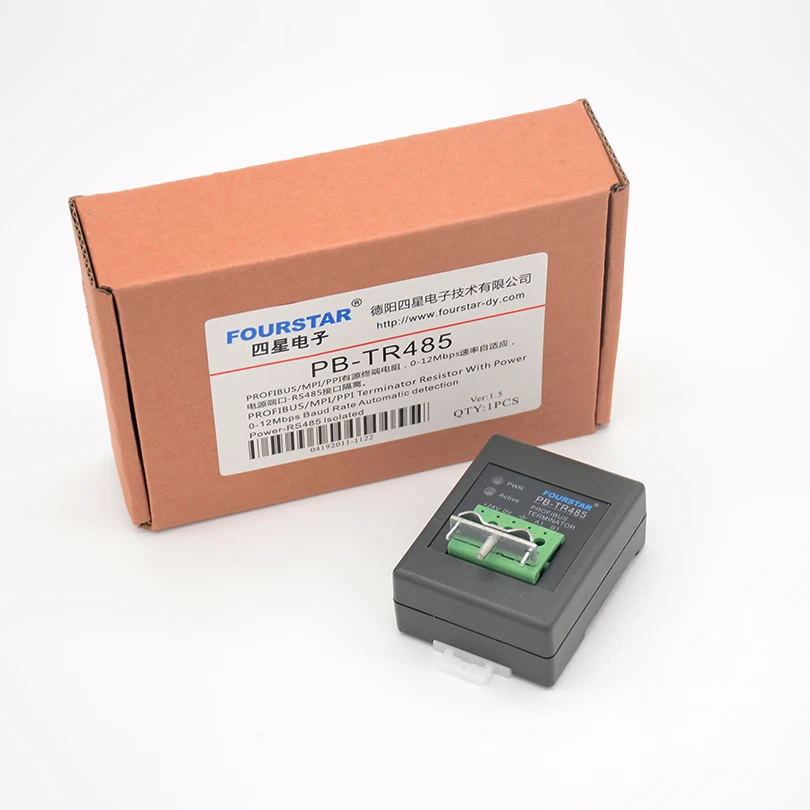

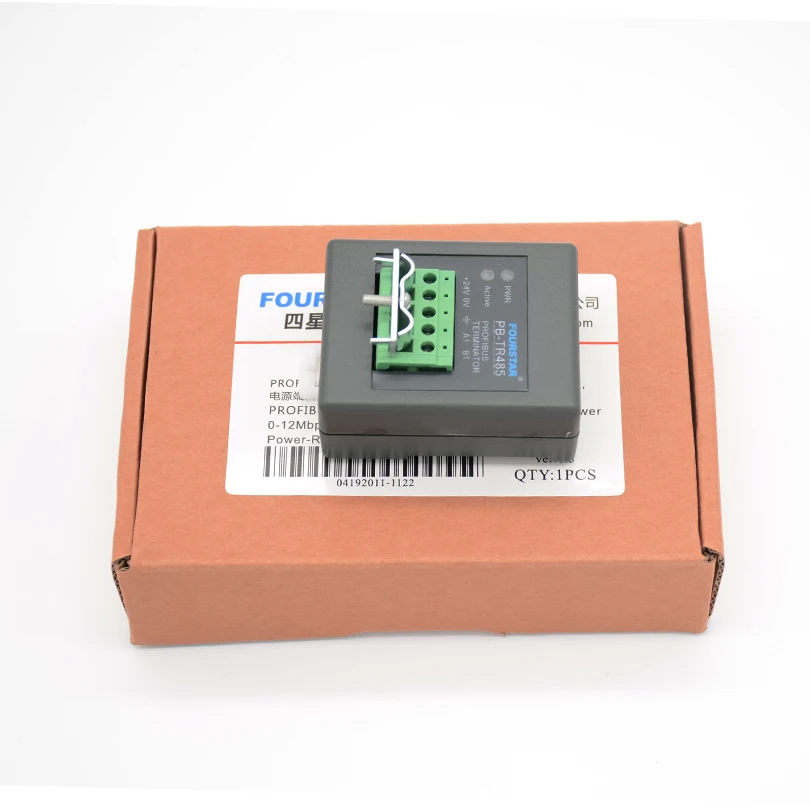

PROFIBUS активные Оконечные резисторы для замены станций которые могут быть из
История изменения цены
*Текущая стоимость 5 645,55 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-23-2026 | 7169.17 руб. | 7312.99 руб. | 7240.5 руб. |
| Jan-23-2026 | 5814.5 руб. | 5930.99 руб. | 5872 руб. |
| Dec-23-2025 | 7056.93 руб. | 7197.3 руб. | 7126.5 руб. |
| Nov-23-2025 | 7000.49 руб. | 7140.46 руб. | 7070 руб. |
| Oct-23-2025 | 5589.96 руб. | 5701.91 руб. | 5645 руб. |
| Sep-23-2025 | 6887.38 руб. | 7025.41 руб. | 6956 руб. |
| Aug-23-2025 | 6830.92 руб. | 6967.88 руб. | 6898.5 руб. |
| Jul-23-2025 | 6774.52 руб. | 6909.95 руб. | 6841.5 руб. |
Описание товара

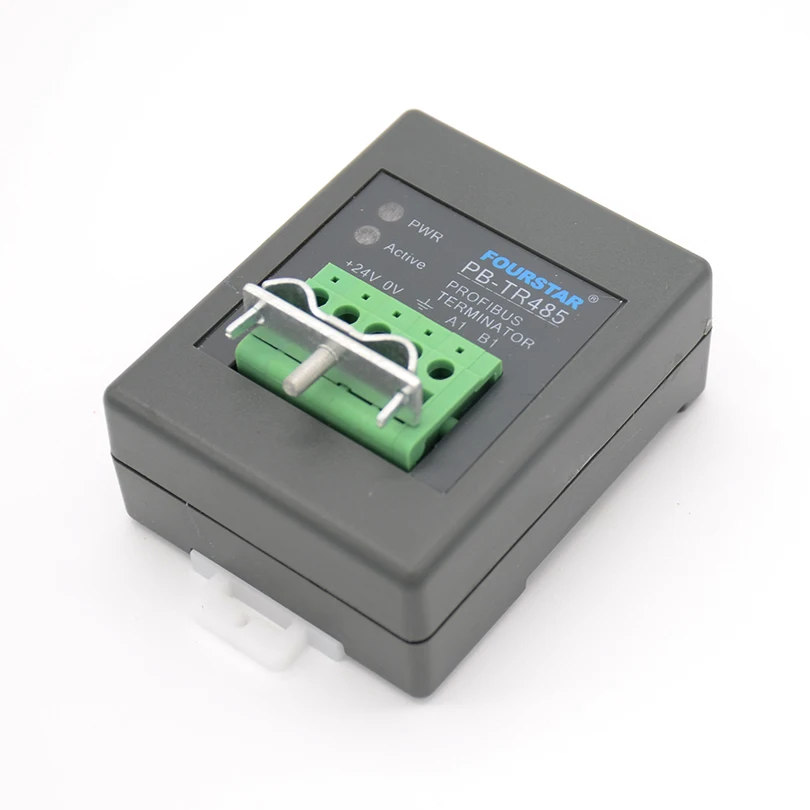

Руководство пользователя для PROFIBUS Active Terminal Resistance PB-TR485

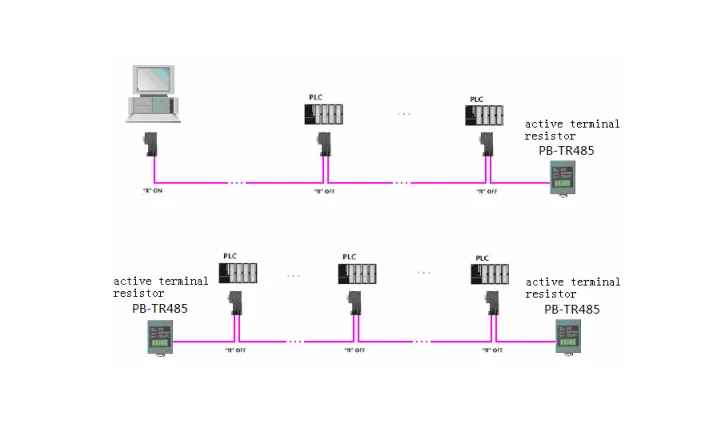

Верхняя и нижняя части секций сети PROFIBUS называются терминалами. Для ограничения рефлекса сигнала и искажений сигнала RS485, соединительный кабель должен быть подключен к терминалам A1 и B1 соединителя шины, и сопротивление клеммы на соединителе шины разъем терминала интерфейс должен быть установлен, так что, один 220 Ампер сопротивление Клеммы должны быть подключены к терминальному интерфейсу, более того, Один 390resistor вверх резистор и один 390resistor вниз резистор оборудован для обеспечения бесперебойной работы сети. Оба резистора нуждаются в 6 штифтах и 5 штифтах на разъеме DP для обеспечения 5VDC рабочего источника питания. Когда происходит отключение питания на терминальной станции, не может быть предусмотрен рабочий источник питания 5 в постоянного тока для резисторов вверх и вниз, что должно вызвать аномальную сетевую связь или Сбой связи.
Если Клеммная станция требуется для отключения питания из-за состояния станции, для обеспечения нормальной сетевой связи требуется активное сопротивление клеммам (не обеспечивает отключение питания). Модель активного сопротивления терминалов компании Siemens-6ES7 972-0DA00-0AA0, а модель активного сопротивления терминалов FOURSTAR-PB-TR485. После того, как терминал секции сети PROFIBUS соединен с активным сопротивлением клеммы, он может иметь напряжение шины остается на стандартном уровне. Поэтому любая станция, отключенная от сети, не может привести к поломке сети. Сбой питания на любом сетевом терминале должен влиять на связь с другими сетевыми секциями, в результате, любые терминалы, которые могут возникнуть сбой питания, должны быть заменены активным сопротивлением клеммам, и обеспечить отсутствие выхода из строя питания на таком сопротивлении.
Техническая спецификация
● Напряжение изоляции: 1000VDC, изоляция источника питания от RS485 ● Источник питания: напряжение 24 В постоянного тока ± 10%, приблизительно 0,2 Вт, с полярностью обратной защиты и Защита от перенапряжения ● Скорость передачи данных: 0 ~ 12 Мбит/с Самоадаптация без каких-либо задержек, поддержка PROFIBUS/MPI/PPI и Прочая сеть RS485 ● Интерфейс: Клеммная колодка типа винта ● С индикатором питания и индикатором связи автобуса ● Рабочая температура:-40 ~ + 85 ℃ ● Габаритные размеры: 65 мм × 51 мм × 26 мм (длина × ширина × высота), вес: 40 г ● Режим установки: Стандартная свинцовая рейка 35 мм Внешняя структура и определение сигнала терминала

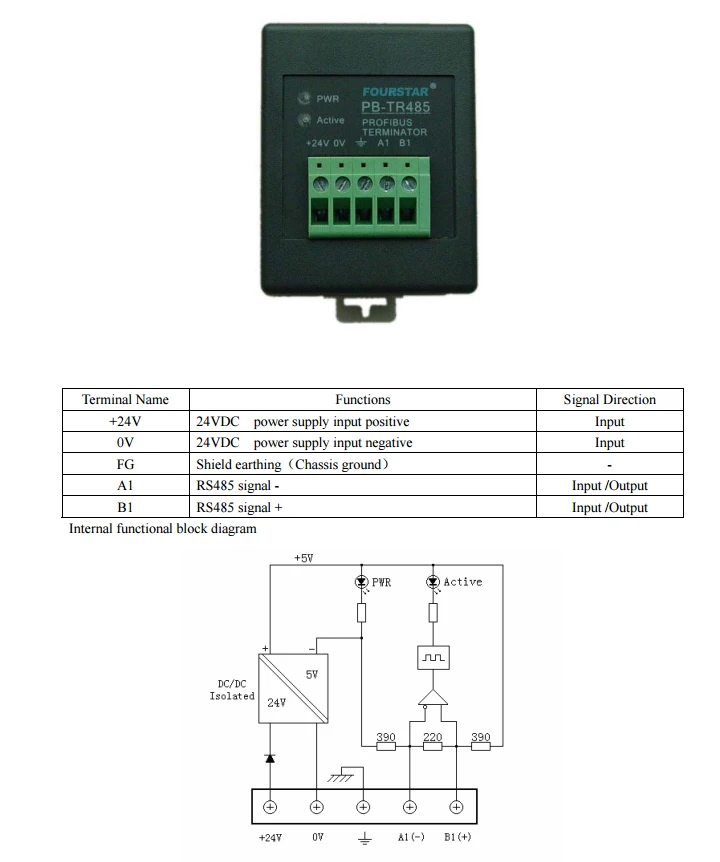

Функциональная схема блока PB-TR485 сопротивления FOURSTAR
Инструкция по эксплуатации
Активное сопротивление клеммы PB-TR485, оборудованные на сетевом секционном терминале, должны избегать каких-либо отклонений в сетевой связи, вызванных отключением питания оборудования, которое выступает в качестве терминала, сопротивление активного терминала должно поддерживать непрерывный источник питания. При передаче данных через шину активный индикатор на PB-TR485 сопротивления активному терминалу должен мигать с частотой около 5 Гц.
