Диагностический инструмент SVCI DoIP JLR с PATHFINDER & SDD V156 для Jaguar Land Rover 2005 2019 функцией

---

Диагностический инструмент STC SVCI DoIP Jaguar Land Rover с PATHFINDER & JLR SDD V156 с поддержкой программного обеспечения JLR с 2005 по 2019 с функцией онлайн-программирования

STC SVCI DoIP Обзор продукта

Интерфейс связи транспортного средства SVCI DoIP (VCI) используется профессиональными техниками в качестве помощи в диагностике и ремонте электрических и электронных систем транспортного средства. SVCI DoIP предназначен для подключения транспортного средства к настольному компьютерному приложению, которое затем функционирует, хотя SVCI DoIP для передачи данных и повторного программирования электронного блока управления (ECU). Используя программное обеспечение VCI Manager PC appliance, SVCI DoIP способен общаться через usb-кабель. SVCI DoIP-это стандартный инструмент, поддерживающий интерфейс SAE J2534 и ISO22900-2 API диагностического блока данных (D-PDU). Полная поддержка JLR диагностического программного обеспечения SDD2 и Pathfinder, включая диагностику, обновление ECU, конфигурацию CCF и все функции JLR.

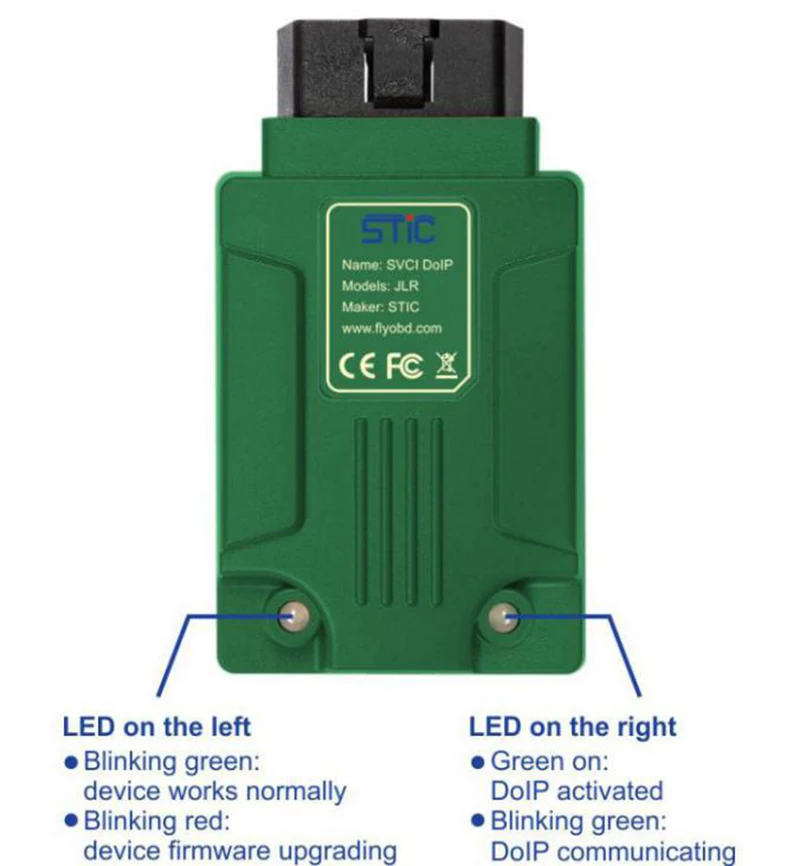

STC SVCI DoIP внешний вид и детали Оборудование SVCI DoIP имеет два светодиодный светильник. Светодиодный индикатор разных состояний. Светодиодный светильник с левым мигающим зеленым означает, что оборудование работает нормально, светодиодный светильник, мигающий красный светильник, указывает на то, что прошивка обновляется. Светодиодный индикатор справа всегда горит, указывая, что протокол DoIP активирован, светодиодный индикатор справа мигает, указывая, что он общается с протоколом DoIP. Как показано на рисунке ниже. Технические характеристики STC SVCI DoIP

Тип протокола	Название протокола
Физический слой	L с can-bus канал 1 при температуре не выше 125/250/500/1000 Кбит/с L с can-bus канал 2 при температуре не выше 125/250/500/1000 Кбит/с L One UART каналы (K & L линии) L One J1850
Коммуникационный слой	L ISO9141 L ISO14230 L J1850 ШИМ (Ford SCP) L ISO14229 JLR Powertrain CANBUS L ISO14229 JLR корпус CANBUS L ISO14229 JLR шасси CANBUS L ISO14229 JLR комфорт CANBUS L ISO13400 DoIP
Другие	Измерение напряжения l Pin L программирующий генератор напряжения Внутренний датчик температуры l L питание через разъем DLC или USB типа B

Список поддерживаемых транспортных средств STC SVCI DoIP

Название программного обеспечения	Наименование транспортного средства	Модель	Лет	Функции поддержки
SDD2	Land Rover	L316	2005 ~ 2016	Все
		L319	2005 ~ 2016	Все
		L320	2005 ~ 2016	Все
		L322	2005 ~ 2016	Все
		L359	2005 ~ 2016	Все
		L405	2005 ~ 2016	Все
		L494	2005 ~ 2016	Все
		L550	2005 ~ 2016	Все
		L538	2005 ~ 2016	Все
	Ягуар	X100	2005 ~ 2016	Все
		X150	2005 ~ 2016	Все
		X152	2005 ~ 2016	Все
		X202	2005 ~ 2016	Все
		X250	2005 ~ 2016	Все
		X350	2005 ~ 2016	Все
		X351	2005 ~ 2016	Все
		X400	2005 ~ 2016	Все
Pathfinder	Land Rover	L405	2017 ~ последний	Все
		L494	2017 ~ последний	Все
		L462	2017 ~ последний	Все
	Ягуар	X152	2017 ~ последний	Все
		X761	2017 ~ последний	Все
		X760	2017 ~ последний	Все
		X260	2017 ~ последний	Все
Примечание: все модели JLR, произведенные после 2016 года, применимы для программного обеспечения pathfinder, устройство SVCI DoIP будет постоянно обновлять и поддерживать новейшие модели JLR.

Как использовать STC SVCI DoIP? Если вы хотите использовать устройство SVCI DoIP как правило, вам нужно загрузить и установить три программного обеспечения, они являются Pathfinder, SDD2 и SDD2 «QuickLoader» программного обеспечения. Эти три программного обеспечения могут быть установлены в одной операционной системе вместе, и когда вы используете программное обеспечение SDD2, вы должны открыть его с программного обеспечения SDD2 «QuickLoader». И когда программное обеспечение установлено, устройство должно быть подключено к ноутбуку и транспортному средству. Программное обеспечение Pathfinder в основном предназначено для моделей Jaguar Land rover, произведенных в 2017 году и за его пределами, программное обеспечение SDD2 в основном предназначено для моделей Jaguar Land rover 2016 года и ранее.
STC SVCI DoIP программное обеспечение для загрузки и установки программного обеспечения Шаги установки программного обеспечения PATHFINDER: Шаг 1: перед установкой программного обеспечения, вы должны убедиться, что диск C имеет емкость более 250 ГБ. Шаг 2: доступ к центру загрузки программного обеспечения http://www.flyobd.com/shop/download-center/ Шаг 3: выберите пункт «Pathfinder» и Загрузите установщик pathfinder Шаг 4: дважды щелкните файл, который вы загрузили и сохранили, а затем установите его. Шаг 5: установщик pathfinder автоматически предложит вам загрузить и обновить программное обеспечение и файлы, необходимые для установки pathfinder (автоматическая загрузка и установка займет до 24 часов в зависимости от скорости загрузки сети).

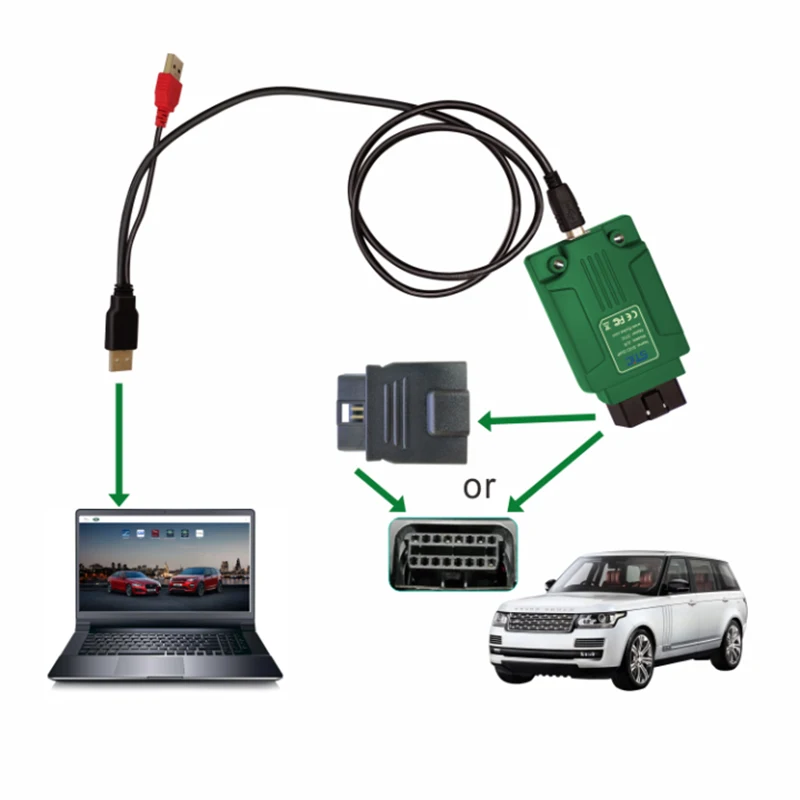

Шаги установки программного обеспечения SDD2 и SDD2 "QuickLoader": Шаг 1: загрузка программного обеспечения с http://diagnosticdelivery.jlrext.com/idscentral/ Шаг 2: Выберите файл ddsdd_xxx_full.exe, загрузите и сохраните его. Шаг 3: дважды щелкните файл ddsdd_xxx_full.exe и установите его. Шаг 4: выбор SDD2-«QuickLoader» из http://www.flyobd.com/shop/download-center загрузки и установки. Шаг 5: дважды щелкните файл «SDD2» QuickLoader. exe и установите его. 2,2 подключенные устройства После установки программного обеспечения необходимо подключить оборудование к компьютеру с помощью usb-кабеля. Затем подключите интерфейс OBD транспортного средства через устройство SVCI DoIP или подключите интерфейс OBD транспортного средства и оборудования через удлинитель OBD. Схема подключения оборудования показана ниже.



Сравнение функций SVCI DoIP с JLR VCI DoIP и DA-Dangle DoIP

Продукты	SVCI DoIP	JLR VCI DoIP	DA-Dongle DoIP
Требования к установке	Безлимитный	Безлимитный	Только Система win7 32 бит
Процесс установки	Простой	Простой	Комплекс
Скорость связи	Самый быстрый	Быстрее	Относительно медленная
Стабильность связи	Стабилизация	Стабилизация	Общий
Автоматическое сканирование для чтения VIN	И radic;	И radic;	И radic;
Чтение DTC	И radic;	И radic;	И radic;
Чтение одного потока данных	И radic;	И radic;	И radic;
Чтение нескольких потоков данных	И radic;	И radic;	X
ECU Reflash	И radic;	И radic;	И radic;
Конфигурация ECU	И radic;	И radic;	И radic;

STC SVCI DoIP часто задаваемые вопросы
  1. Что такое SVCI DoIP? SVCI DoIP-это специальный инструмент для проверки транспортных средств для моделей Jaguar Land rover, он изготовлен компанией BAOCHI.   2. Что делает SVCI DoIP? Аппаратное обеспечение SVCI DoIP Совместимо с SDD2 и программным обеспечением Pathfinder, которое может выполнять все функции этих двух программ, включает диагностику, программу, иммобилайзер, изменение конфигурации CCF и специальные функции и т. д. Кстати, оригинальное DoIP устройство может достичь функции, SVCI DoIP также может достичь.   3. Существует ли ограничение версии для SVCI DoIP для использования SDD2 и программного обеспечения pathfinder, и могут ли они быть использованы бесплатно? Оборудование SVCI DoIP совместимо со всеми версиями SDD2 и pathfinder. Программное обеспечение является бесплатным для использования, и программное обеспечение SDD2 может быть запущено без регистрации.   4. Когда используется программное обеспечение SDD2 и когда используется программное обеспечение pathfinder? Используйте программное обеспечение SDD2, когда вы столкнетесь с автомобилем JLR с 2005-2016, когда вы столкнетесь с моделями Jaguar Land rover, произведенными после 2017 года модели, вам нужно использовать программное обеспечение Pathfinder.   5. Каковы преимущества SVCI DoIP? Оборудование SVCI DoIP подходит для всех моделей Jaguar Land rover года, и оно может выполнять все функции Jaguar Land rover. Оборудование SVCI DoIP само по себе маленькое и легко брать. Кроме того, есть несколько преимуществ: 1) Высокоскоростная связь с хостом. (3 м bps) 2) Стабильная связь хоста. (с RTS/CTS контролем потока) 3) Автоматическая регистрация программного обеспечения. 4) онлайн-обновление программного обеспечения и постоянное обновление программного обеспечения. 5) Обновление прошивки онлайн.

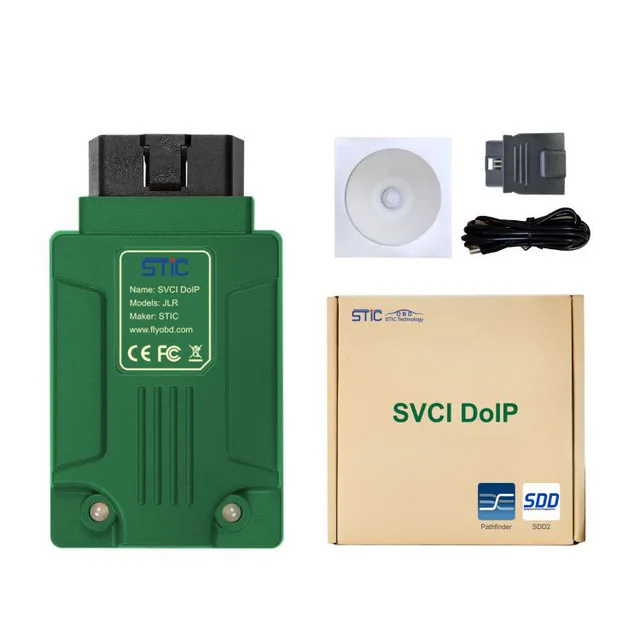

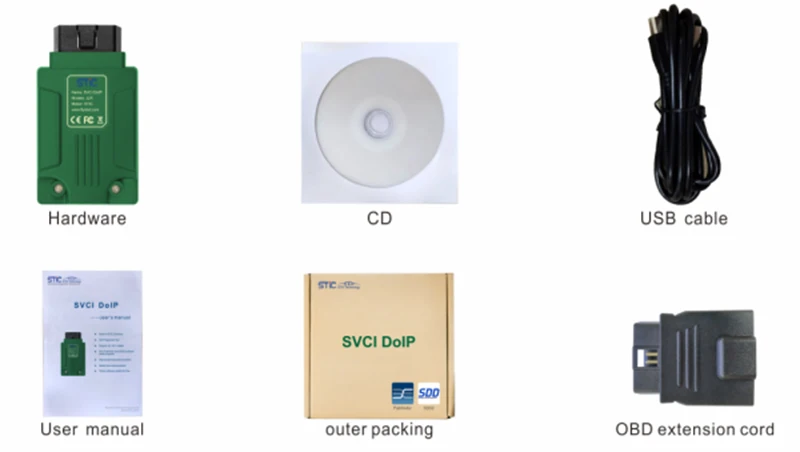

1 шт. x оборудование SVCI DOIP JLR DoiP VCI 1pc x CD программное обеспечение 1 шт. х USB кабель 1 шт. Руководство пользователя Внешняя упаковка-1 шт. 1 шт. х удлинитель OBD
