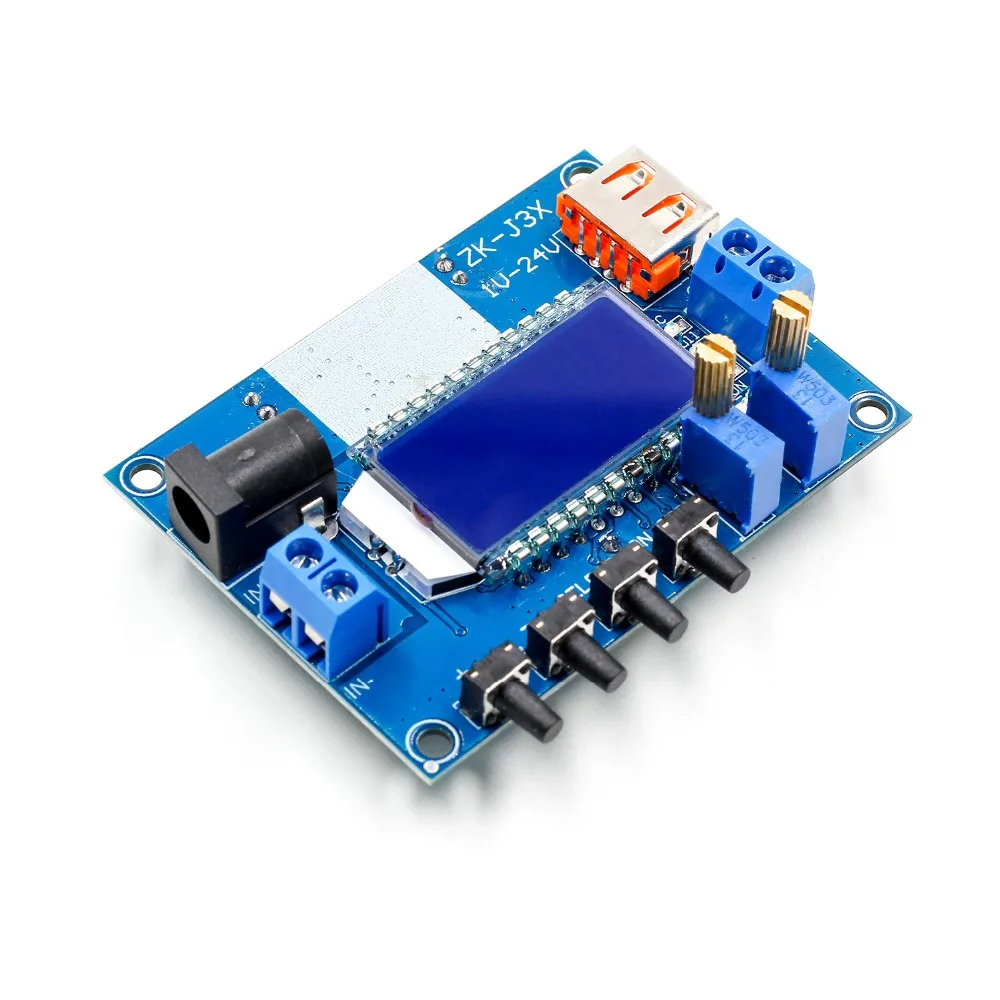

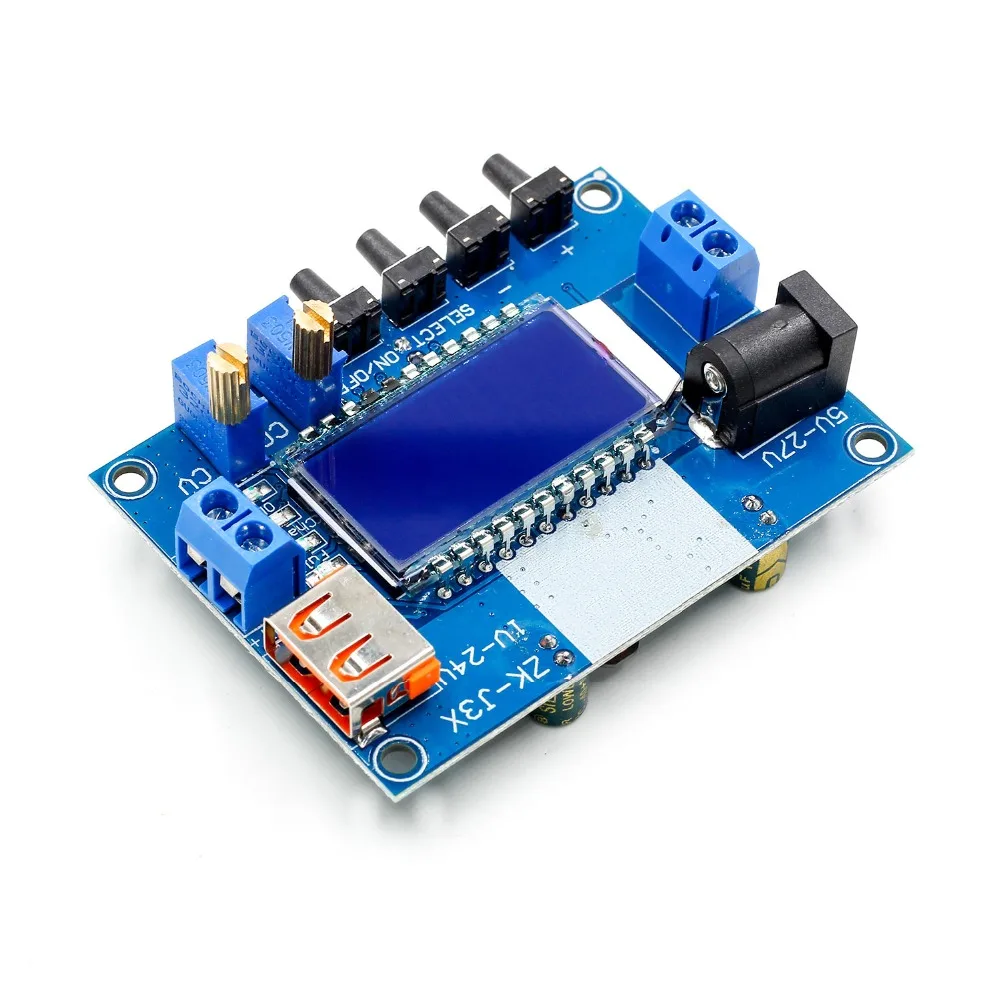

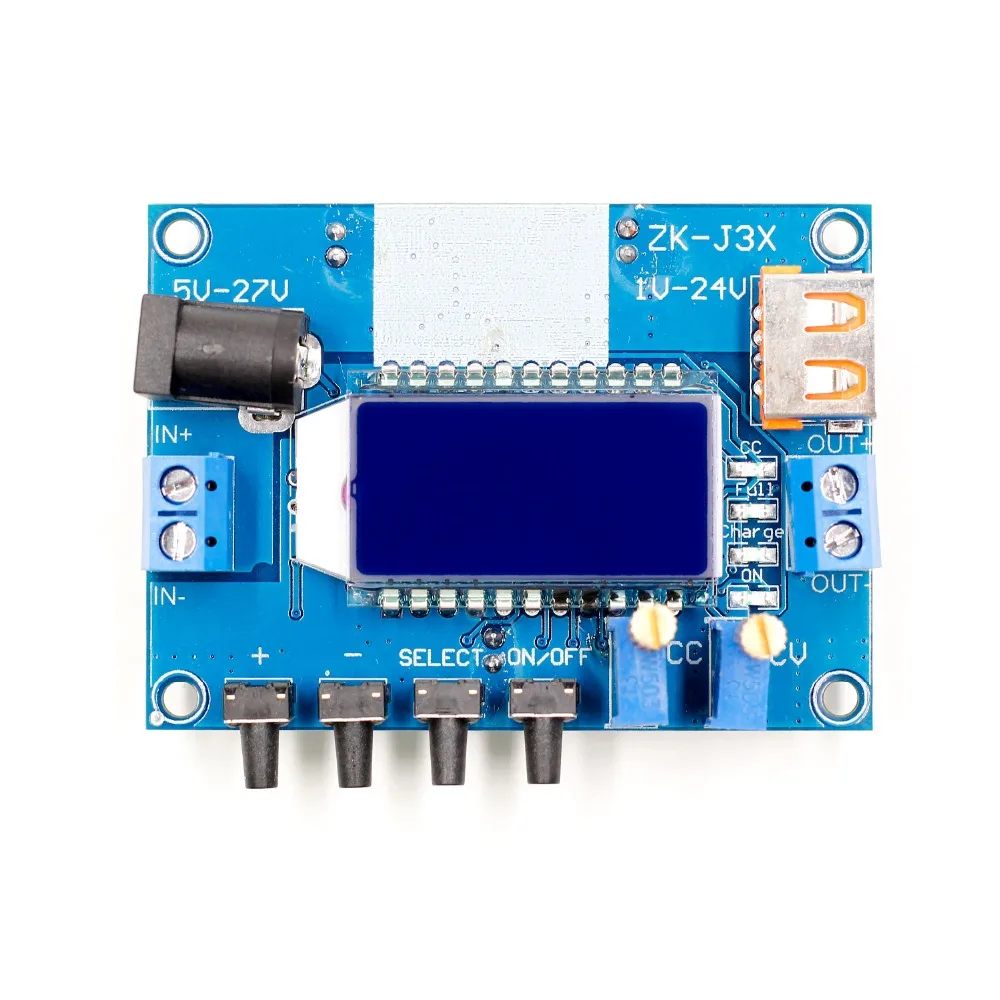

Высокоточный понижающий преобразователь постоянного тока модуль питания CC CV 1 24

Высокоточный понижающий преобразователь постоянного тока модуль питания CC CV 1 24

Параметры изделия Входное напряжение: 5-27 в (входное напряжение должно быть выше, чем выходное напряжение 2 в. Если вы хотите произвести 5 В, входное напряжение должно быть выше 7 в, если выходное напряжение не может быть отрегулировано, это может быть связано с тем, что потенциометр вращается выше входного напряжения, вы можете настроить потенциометр CV против часовой стрелки двадцать раз, чтобы увидеть изменение выходного напряжения) Выход напряжение: 1-24 вольт постоянного тока (в Выход напряжение если сумма вашего заказа превышает 24,5 V, автоматическое отключение, Выход, показать OV, после того, как снижение Выход напряжения, нажмите кнопку релиз кнопку, чтобы решить) Выходной ток: Максимальная выходная мощность составляет около 3 А. Рекомендуется использовать в 2.5a. Когда тепло отличное, вам нужно решить проблему рассеивания тепла. В режиме постоянного напряжения Выходной ток адаптируется в соответствии с размером нагрузки, и он не регулируется. (Регулируемый предельный ток составляет около 3A, выходной ток превышает 3A, выход автоматического отключения, показывает OC, уменьшает ток нагрузки, нажмите кнопку ONOFF, чтобы решить) Выходная мощность: менее 30 Вт (когда выходная мощность выше 30 Вт, выход выключается автоматически, OP отображается, после снижения мощности нагрузки, нажмите кнопку ONOFF, чтобы решить проблему) Напряжение дисплей: разрешение 0,01 V, завод точность ± 0,1 в плюс или минус (вы можете правильно себя) Текущий экран: разрешение 0.001A, диапазон 0-3A, Заводская точность ± 0. 05A; Ошибка отображения больше, когда выходной ток меньше A, небольшой ток не может отображаться в пределах 10-40 мА (калибровка, когда выходной ток больше) Экран емкости: Разрешение 0001 Ач, диапазон 99,99ач (длинная '-' может быть нажата, чтобы очистить, сохранить автоматически после выхода из строя питания, накапливаться автоматически после включения питания по насыщенности после достижения Ач, должны быть удалены вручную) Эффективность преобразования: менее 95% Рабочий ток: около 30 мА Анти-отдачи выход: Да, он может быть подключен непосредственно к батарее для зарядки, нет необходимости добавлять Диоды (внутри модуля есть эквивалентная нагрузка в 1 K Ом.) После окончания зарядки аккумулятор потеряет мощность аккумулятора, обратите внимание, что выход соединен в серии с диодом)   Описание функции 1. Кнопка Кнопка «+»: Длительное нажатие или выход из интерфейса коррекции точности; Короткое нажатие: значение коррекции тока должно быть увеличено на один блок; Кнопка «-»: Длительное нажатие-удаляет значение количества емкости; Короткое нажатие-значение коррекции тока должно быть уменьшено на одно устройство; Кнопка «выбрать»: длинный переключатель давления между экраном тока, мощности и емкости; Короткий переключатель давления между входным напряжением и экраном выходного напряжения; Кнопка ВКЛ/ВЫКЛ: Длительное нажатие-Установите питание по умолчанию, чтобы быть выключенным или включенным; Короткое нажатие-контролирует выход, чтобы включить или выключить. 2. Ручка потенциометра Слева находится Потенциометр регулировки тока постоянного тока, который поворачивается по часовой стрелке, чтобы увеличить ток сборки. Когда ток нагрузки достигает установленного тока, он входит в состояние постоянного тока (имейте в виду, что потенциометр может увеличить выходной ток, под постоянным давлением). Выходной ток зависит только от нагрузки и зависит от нагрузки); На правой стороне находится Потенциометр регулировки напряжения CV, вращение по часовой стрелке, может увеличить Выходное напряжение (это понижающий модуль, входное напряжение должно быть выше, чем выходное напряжение 2 в, если выход не может быть отрегулирован, сначала Настройте потенциометр CV против часовой стрелки). 3. Показатели CC-светильник с постоянным током, яркий при постоянном токе (красный); Полный-батарея полна индикаторного светильник (зеленый). Если значение постоянного тока установлено на 2 А, лампа будет вращаться, когда ток зарядки достигает или меньше. Полный индикатор будет светильник, и индикатор заряда выключится. Индикатор заряда батареи (синий); Индикатор состояния на выходе (зеленый); 4. Порты входа и выхода Вход-левая сторона, разъем питания постоянного тока 5,5 мм или 5,08 мм терминал как Вход; Выход-правая сторона, порт USB или терминал 5,08 мм как выход, также может быть отправлен в то же время (особое внимание! Напряжение порта USB не является абсолютным 5 В, и терминал напрямую подключен, регулируемый диапазон-1-24 В) 5. Точный метод калибровки Калибровка входного напряжения-нажмите кнопку «+», чтобы войти в комплект интерфейса, текущий экран-вход напряжения, нажмите кнопку «+» или «-» для настройки, нажмите кнопку «+», чтобы выйти из интерфейса набора; 6. Калибровка выходного напряжения Удерживайте кнопку «+», чтобы войти в интерфейс набора. Текущий экран является входом напряжения. Нажмите кнопку «выбрать», чтобы изменить выходное напряжение. Нажмите кнопку «+» или «-» для настройки. Нажмите кнопку «+» для выхода из набора интерфейса; 7. Калибровка выходного тока Удерживайте кнопку «+», чтобы войти в интерфейс набора. Текущий экран является входом напряжения. Нажмите кнопку «выбрать», чтобы изменить выходное напряжение. Нажмите кнопку «выбрать» снова, чтобы переключиться на выходной интерфейс экрана. После нажатия кнопки «+» или «-» для регулировки нажатия и кнопки «+» для выхода набор интерфейса Примечание: Калибровка является более точной, когда ток превышает 1 A; ошибка отображения велика, когда выходной ток меньше A, И он не может быть отображен, когда выходной ток составляет менее 10-40 мА.
