Встроенный Вольтметр для зарядки аккумулятора/модуль сброса защита от

Встроенный Вольтметр для зарядки аккумулятора/модуль сброса защита от

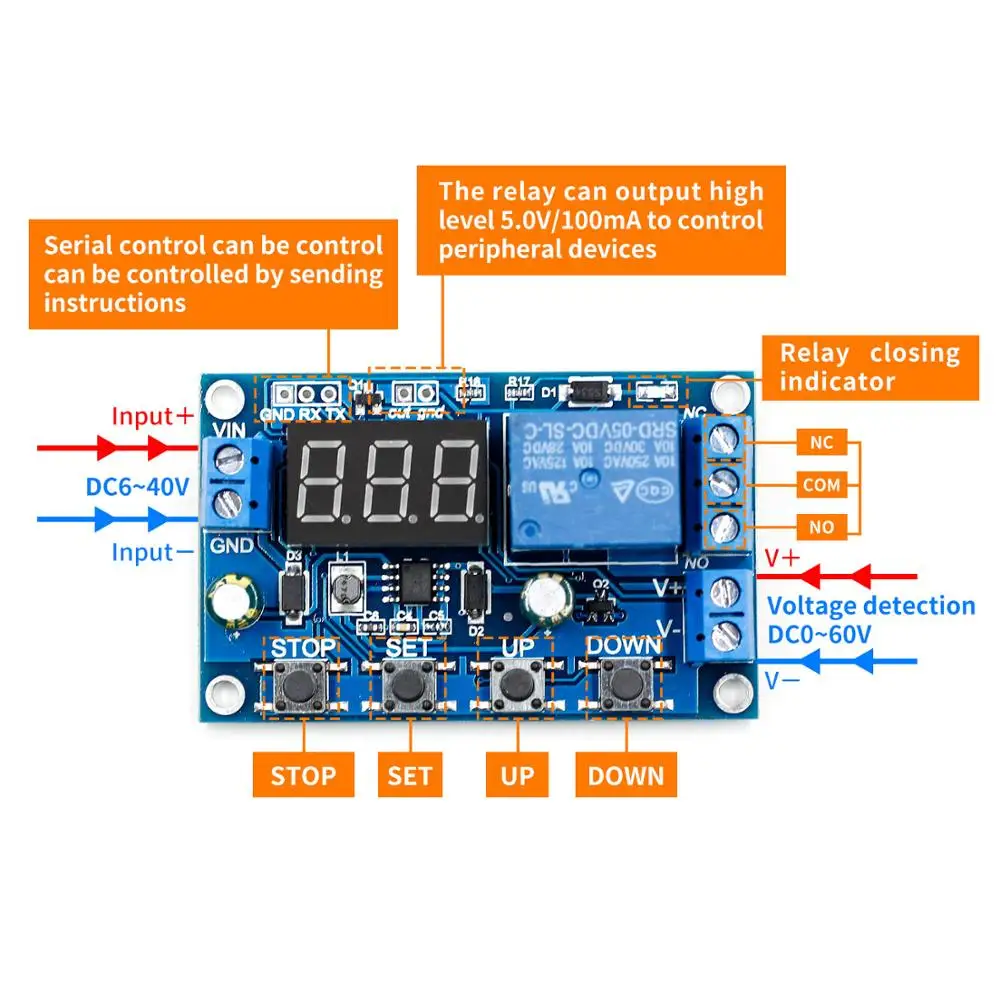

Основные черты:

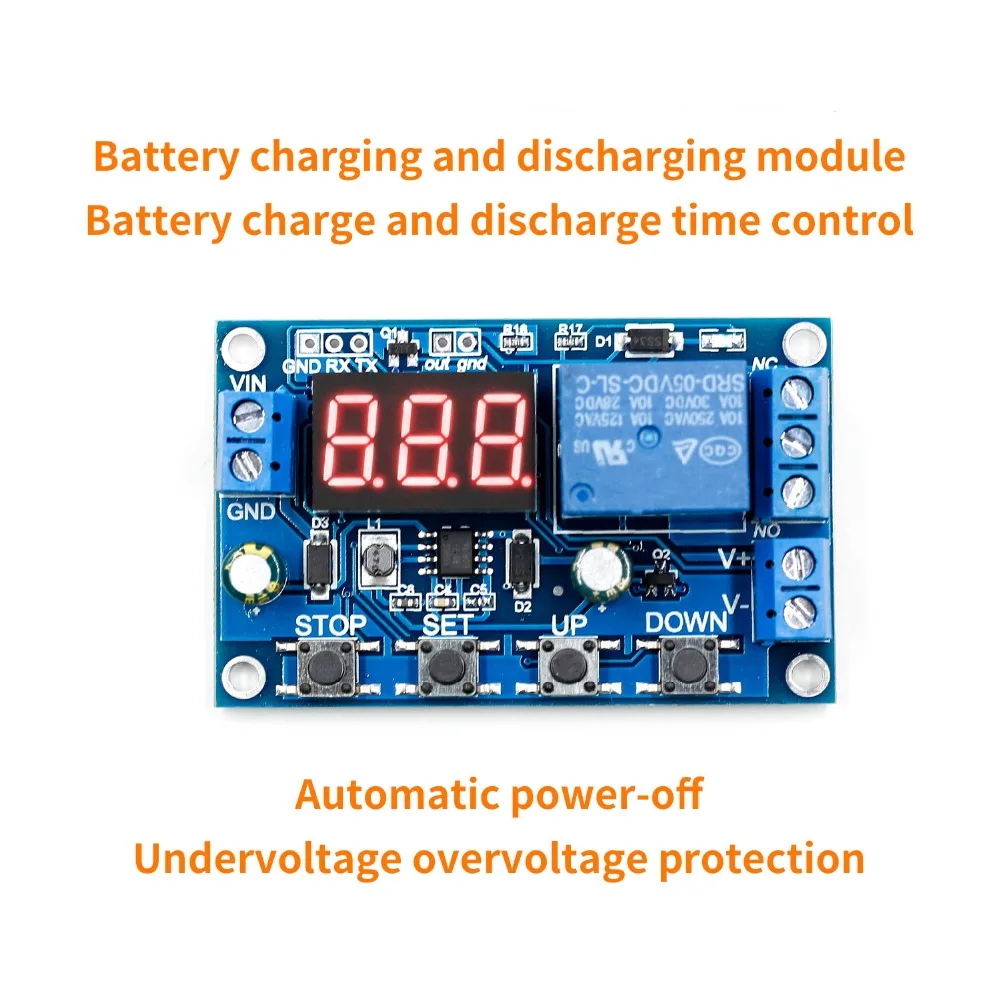

1. Интеллектуальное управление зарядкой и разрядкой аккумулятора

2. Вы можете установить время зарядки и разряда

3. С функцией последовательной связи, Мониторинг рабочего состояния реле в режиме реального времени через последовательный порт

4. Дополнительный сигнал на выходе, когда реле отвечает условиям, высокий выход, вы можете управлять другим оборудованием.

5. Кнопка аварийной остановки (кнопка остановки), с защитой от обратного хода, реверс не горит.

Режим работы:

Верхний лимит напряжения: UL1, нижний лимит напряжения nL1, верхний лимит напряжения выше, чем нижний лимит напряжения (UL1> nL1)

U-1: измерение зарядки: Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянется выше, верхний предельный напряжение, реле отключено.

U-2: контроль времени измерения заряда: Установите время зарядки (OP), Когда измеренное напряжение ниже нижнего предельного напряжения, реле тянется, а затем запускает обратный отсчет времени OP, конец таймера, реле выключено, Когда измеренное напряжение выше, чем Верхнее предельное напряжение, Реле отключен.

U-3: обнаружение разряда: Когда измеренное напряжение ниже, чем низкое предельное напряжение, реле выключено, выше верхнего предельного напряжения, реле тянет

U-4: контроль времени обнаружения разряда: Установите время разряда (OP), Когда измеренное напряжение выше, чем Верхнее предельное напряжение, Тяговое реле и Затем начните обратный отсчет времени, конец таймера, реле выключено, Когда измеренное напряжение ниже нижнего предельного напряжения, реле отключено

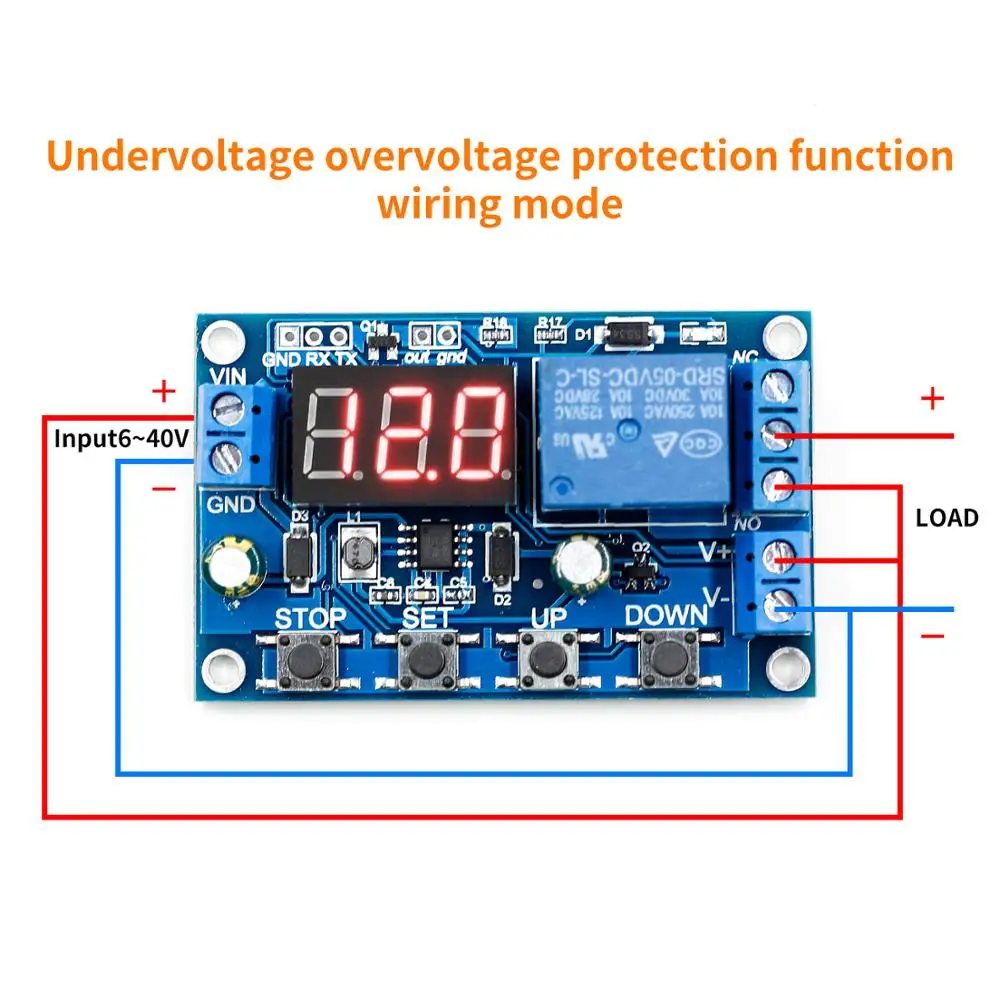

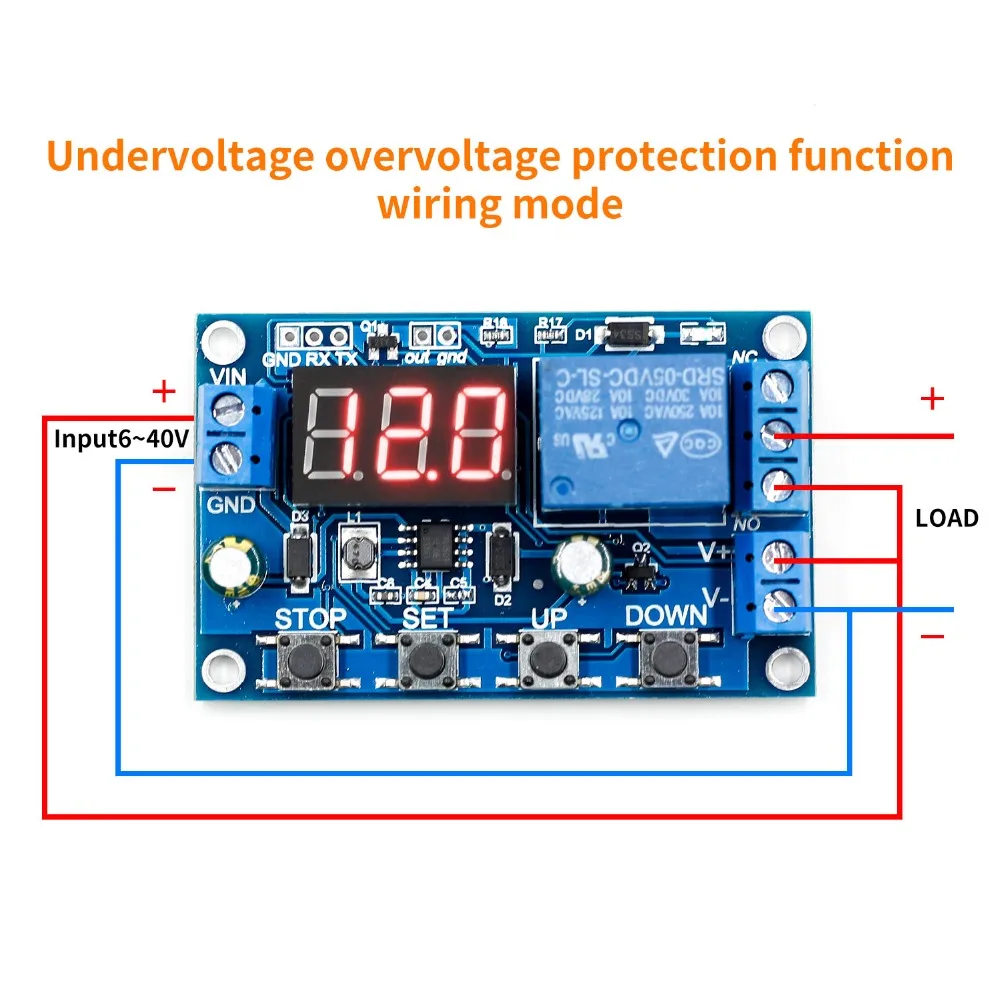

U-5: напряжение в диапазоне, реле тяги: Когда измеренное напряжение между верхними и нижними уровнями, реле тяги, другие условия открываются

U-6: напряжение за пределами интервала, тяга реле: измеренное напряжение ниже нижнего предельного напряжения или выше, чем Верхнее предельное напряжение, Тяговое реле, другой чехол реле выключен.

Параметры продукта:

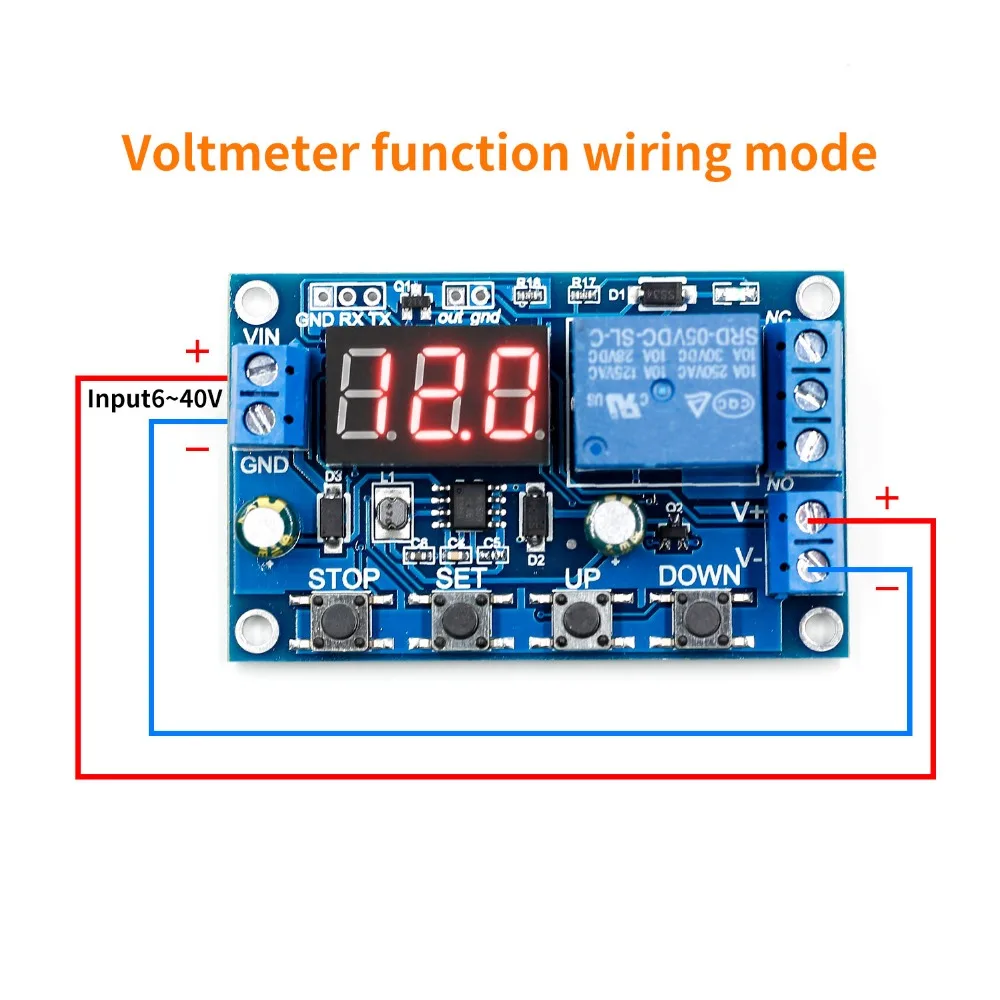

1: Мощность Напряжение питания: DC6--40V, диапазон индикатора напряжения постоянного тока 0-60V, подходит для людей весом меньше 60V различные аккумуляторы, прибор для измерения напряжения погрешность +/-0,1 V.

2. Время зарядки и разряда (OP): 0 - 999 минут.

Как мне задать параметры?

1. Во-первых, в соответствии с их нуждами, определить требования рабочей модели

2. В соответствии с режимом работы реле, в основном Интерфейсе (Когда модуль включен, он будет мигать текущий режим работы, режим по умолчанию, режим «U-1», затем нажмите на кнопку «SET» в течение 2 секунд, а затем отпустите и откройте интерфейс «режим выбора» Вверх, вниз, кнопку, чтобы выбрать режим, чтобы быть установлен (U-1 ~ U-6)

3. После выбора режима, предположим, что мы подобрали режим «U-1» и нажмите кнопку «SET», чтобы задать соответствующий параметр. Заданный параметр мигнет (верхний лимит напряжения UL1, нижний лимит напряжения nL1, время проводимости OP), нажмите вверх, вниз, чтобы увеличить или Уменьшайте, вы всегда можете нажать кнопку, чтобы быстро увеличить или уменьшить, нажмите кнопку SET, чтобы установить текущий режим для следующих параметров, процесс Выше

4. Установите параметры, а затем нажмите кнопку Set в течение 2 секунд, чтобы снять, режим настройки тока мигнет, а затем Вернитесь в основной интерфейс, Установите параметры success

5. В основном интерфейсе нажмите кнопку вниз, чтобы обеспечить Переключение напряжения и времени.

Интерфейс выбора режима: Нажмите кнопку SET в течение длительного времени, чтобы перейти в интерфейс выбора режима, установите законченный, длительное время нажмите кнопку set, а затем отпустите интерфейс выбора режима exit, назад к основному интерфейсу.

Дополнительные характеристики:

1. Загрузка данных: через последовательный порт для достижения загрузки данных, интервал 1 с, загрузка напряжения и время работы, легко для анализа постданных

2. Параметры настройки последовательного порта: Вы можете задать режим и параметры через последовательный порт, более удобный

3. Дополнительный выход сигнала, когда реле отвечает условиям, высокий выход, другой выход низкий.

Последовательный порт управления (TTL уровень связи)

Связь стандарт:

Скорость передачи данных составляет 115200 бит/с

Бит данных: 8

Стоп-бит: 1

Контрольная цифра: нет

Контроль потока: нет

Serial:

"U-1": режим работы (диапазон U-1 для U-6)

"000": 0-не поддерживает функцию синхронизации, не-0-Функция синхронизации (диапазон от 001 до 999)

«Dw02.9»: установка нижнего предельного напряжения

«Up10.1»: Установите предельное напряжение (диапазон 00,0 В ~ 99,9 В)

«Получить»: Получите настройки тока

«Вкл»: позволяет реле включаться

«Выключить»: всегда выключать реле

«СТАРТ»: Начать загрузку данных

«Стоп»: остановите загрузку данных

Вышеуказанная команда может быть любой комбинации из двух, необходимо отделить запятыми

Такие как: "dw02.9, up10.1" набор нижний предел напряжения 02,9 V Верхний предел напряжения 10,1 V

Состояние загрузки: тестовое напряжение, время ВКЛ, состояние

"00,0 в, 00: 00: 00, OP/r/n"

00,0 в: измеренное напряжение

00:00:00:00: реле в срок

Состояние: реле OP, реле CL выключено

Расширение функции стоп-ключа:

Релейный режим включения:

1. ON: время проводимости OP, реле позволяет проводимости

2. Выключение: реле отключено и всегда выключено

Нажмите кнопку СТОП на основном интерфейсе, чтобы переключиться между включением и выключением, режим тока мигнет, а затем Вернитесь в основной интерфейс. (Эта функция является функцией аварийной остановки, ключом для отключения Реле)

Спящем режиме:

1. C-P спящий режим: в течение пяти минут, без каких-либо операций, цифровая трубка автоматически выключается на дисплее, программа нормальное рабочее состояние

2. Стандартный режим O-d: цифровая трубка всегда открывается,

Пресс и удерживайте кнопку STOP в течение 2 секунд, чтобы освободить, для того чтобы достигнуть C-P и О-образным вырезом d состояние коммутатора, текущее состояние начнет мигать, а затем вернитесь к основному интерфейсу.
