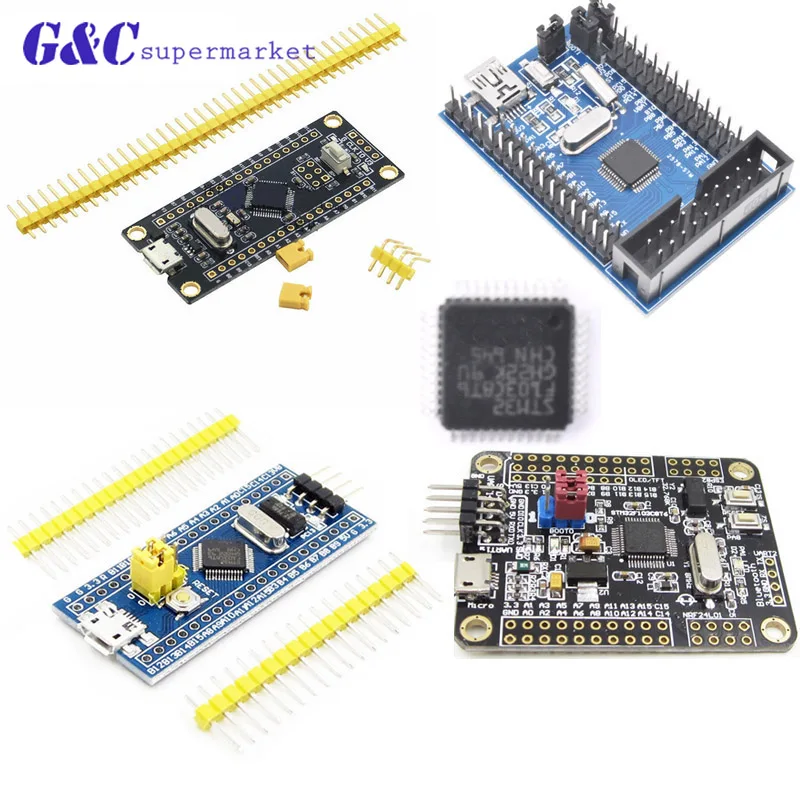

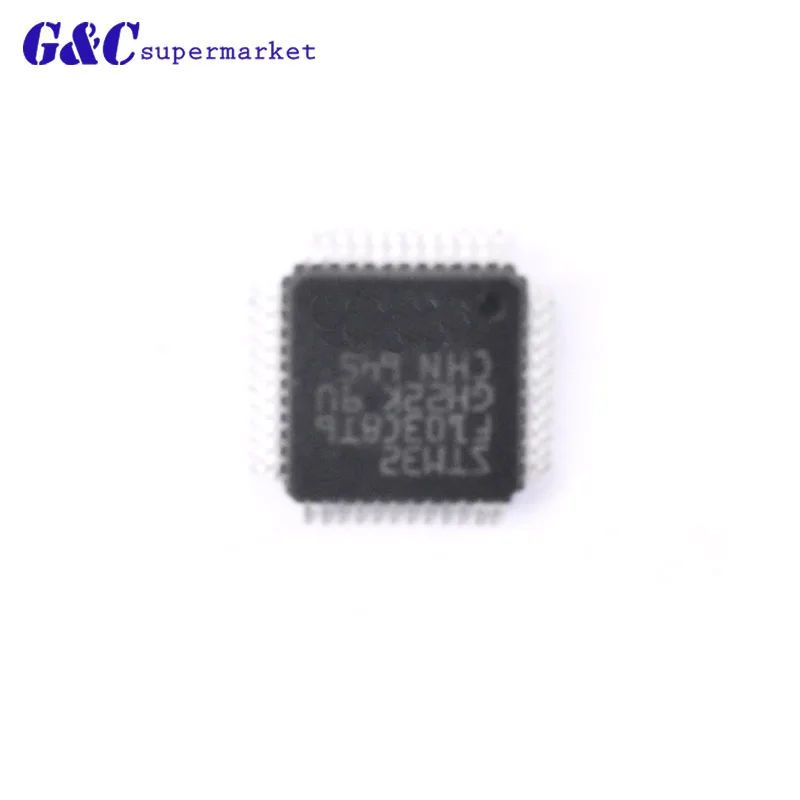

STM32F103C8T6 ARM STM32 72 МГц 16-канальный модуль макетной платы для arduino | Электронные

STM32F103C8T6 ARM STM32 72 МГц 16-канальный модуль макетной платы для arduino | Электронные

Черный

Ядро: ARM 32-битный процессор Cortex ™ -M3
-Рабочая частота до 72 МГц
-Деление на один цикл и аппаратное обеспечение

Память
-От 64K или 128K байт флэш-памяти программы
-До 20K байт SRAM

Часы, сброс и управление питанием
-2,0 ~ 3,6 V блок питания и I / O контакты
-Сброс питания/сброса питания (POR / PDR), программируемый монитор напряжения (PVD)
-4 ~ 16 МГц кристаллический осциллятор
-Встроенный с заводской регулировкой 8 МГц RC осциллятор
-Встроенный откалиброванный 40 кГц RC осциллятор
-PLL, который генерирует часы ЦП
-Осциллятор RTC 32 кГц с функцией калибровки

Низкое энергопотребление
-Режим сна, остановки и ожидания
-V BAT поддерживает RTC и резервные регистры

2 12-битных аналого-цифровых преобразователей, 1us время преобразования (до 16)
-Диапазон преобразования: от 0 до 3,6 В
-Функция Двойного отбора проб и удержания
-Датчик Температуры

DMA:
-7-канальный контроллер DMA
-Поддерживаемые периферийные устройства: таймеры, ADC, SPI, I 2 C и USART

До 80 быстрых портов ввода/вывода
-26/37/51/80 портов ввода/вывода, все порты ввода/вывода могут быть сопоставлены с 16 внешними прерывами; Почти все порты могут переносить сигналы 5 В

Режим отладки
-Последовательная однолинейная отладка (SWD) и интерфейс JTAG

До 7 таймеров
-3 16-битных таймера, каждый с 4 каналами для ввода/вывода сравнения/PWM или пульса и инкрементных входов кодировщика
-1 16-битный ШИМ-контроллер с контролем мертвых зон и аварийным тормозом для управления двигателем
-2 сторожевые таймеры (Автономный и оконный тип)
-Таймер времени в системе: 24-битный счетчик самостоятельного снятия

До 9 интерфейсов связи
-До 2 интерфейсов I 2 C (поддержка SMBus / PMBus)
-До 2 интерфейсов USART (интерфейс ISO7816, LIN, интерфейс IrDA и управление модемом) до 2 интерфейсов SPI (18 Мбит/с)
-Интерфейс CAN (2.0B активный)
-Полноскоростной интерфейс USB 2,0
CRC расчетный блок, 96 бит чип уникальный код

Посылка включает в себя:

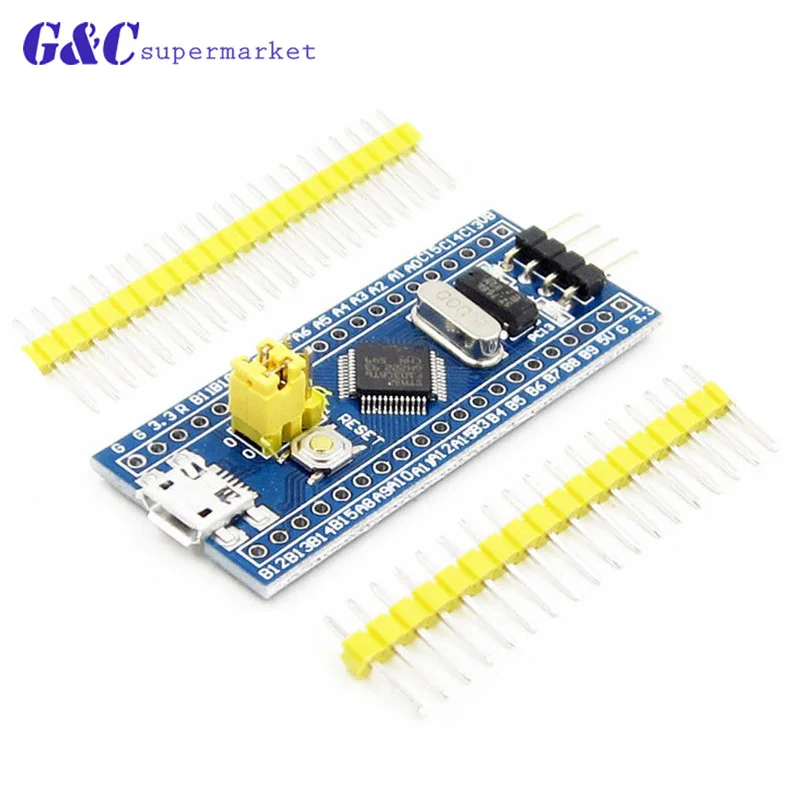

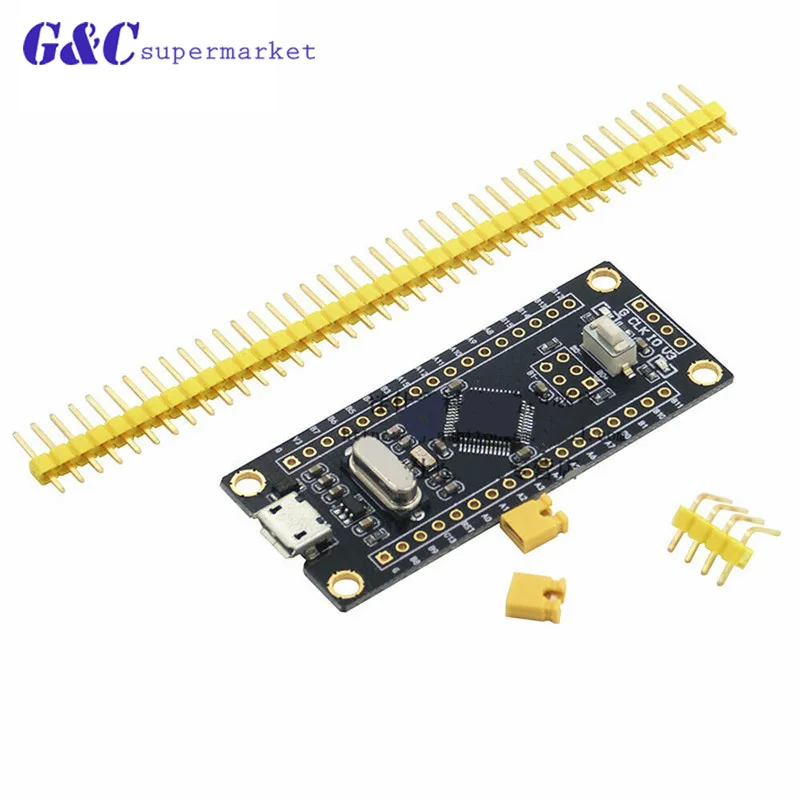

1 * STM32F103C8T6 микро-usb контроллер STM32 разработка ARM обучения доска

Синий
Описание:
Модель: STM32F103C8T6.
Ядро: ARM 32 Cortex-M3 CPU.
Режим отладки: SWD.
Рабочая частота 72 МГц.
64K флэш-память, 20K SRAM.
2,0-3,6 В мощность, I/O.
Сброс (POR/PDR).
4-16 МГц кристалл.
Бортовой мини USB интерфейс, вы можете дать Питание платы и USB связь.
Размер: 5,3 см x 2,2 см.

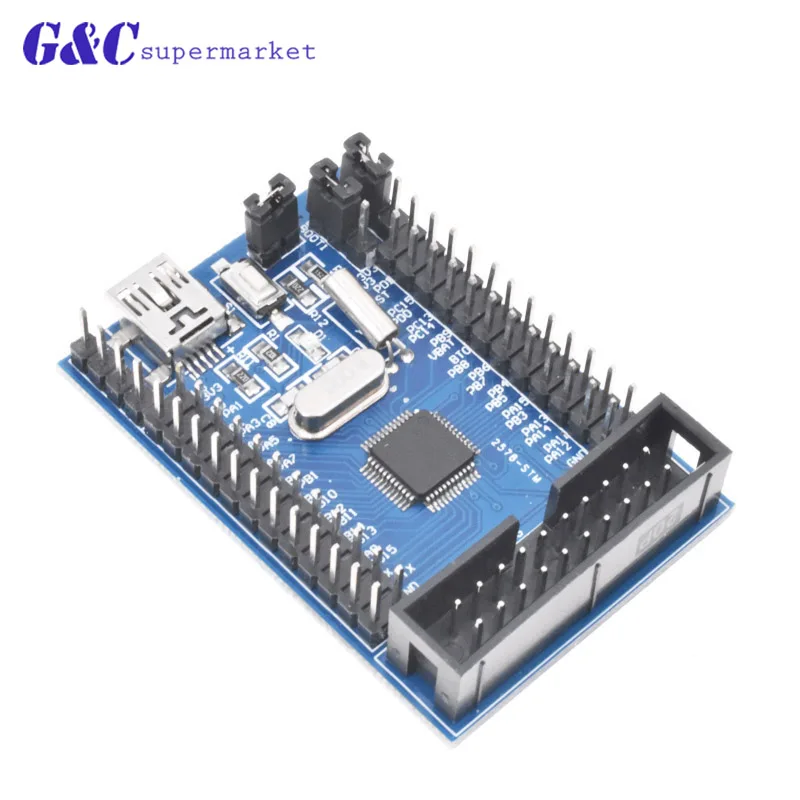

STM32 разработка
Введение продукта:

1. Чип управления: STM32F103C8T6
2. Рабочий чип: 5 В
3. Расширяемый интерфейс: WIFI ESP8266/NRF24L01/WS1053 W5500 интерфейс
4. Вспышка: W25X16
5.EEPROM:ATMEL24C02

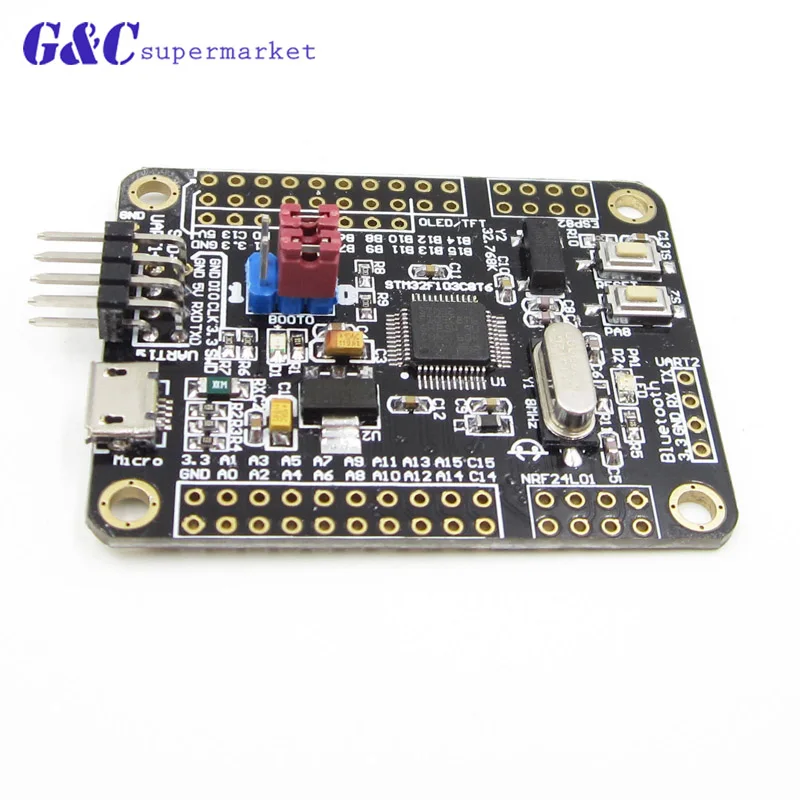

STM32 Cortex-M3

Описание:
1. Чип-плата STM32F103C8T6
2. Интерфейс платы JTAG и кнопка сброса
3. Встроенный кристалл 32,768 кГц и 8 МГц
4. С чипом от 5 В до 3,3 В AMS1117-3.3
5. С группой последовательных интерфейсов UART
6. Все I/O все провода, и отметьте имя I/O
7. Бортовой мини USB интерфейс, вы можете дать Питание платы и USB связь
8. Размер платы 52,1 (мм) x35.5 (мм)

Прямая доставка.

5. Поддержка скидок CSV/EXCEL (большие заказы).
