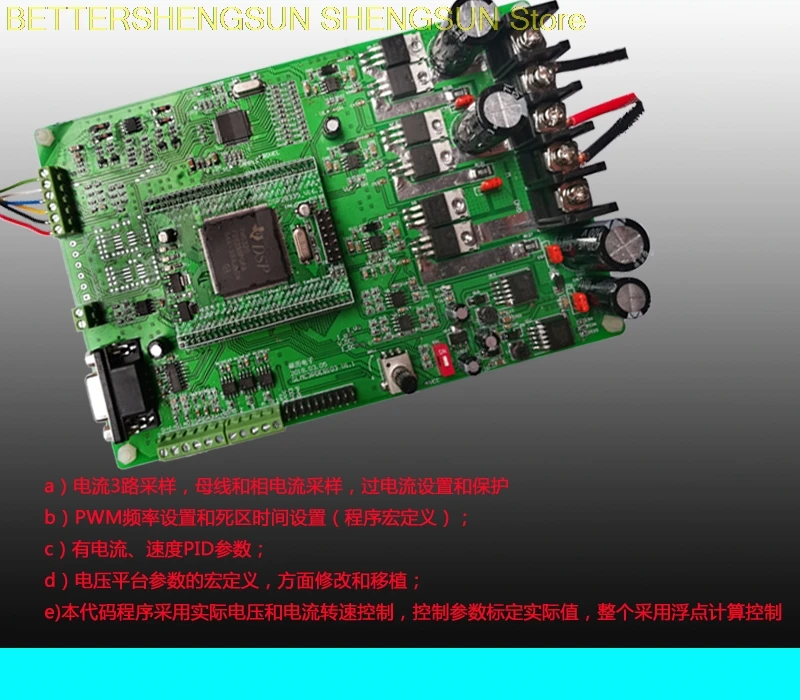

DSP28335 роторный постоянный магнит синхронный контроль мотора макетная плата

DSP28335 роторный постоянный магнит синхронный контроль мотора макетная плата

Плата управления DSP28335 спиннинг синхронный двигатель с постоянным магнитом используется для управления вращающимся синхронным двигателем с постоянным магнитом. Он в основном нацелен на изучение управления двигателем, реализации или проверки алгоритма управления двигателем и развитие пользователей моторных продуктов. Цель этих программ-дать людям возможность быстро начать производство своих собственных продуктов. Роторный синхронный двигатель с постоянным магнитом (пмсм) широко используется в электромобилях. Шпиндельный приводной двигатель или усилитель рулевого двигателя используются в этой форме двигателя. Для того, чтобы позволить студентам нашей школы, исследователям научно-исследовательского института и разработчикам связанных с ними продуктов нашей компании быстро войти в исследования и разработки, эта плата развития введена. Подходящая цель: 1. Компания, которая разрабатывает проект продукта электрического оборудования, алгоритм реализации и проверки; 2. Студенты, изучающие алгоритмы управления двигателем; 3. Создание, завершение и разработка программы управления двигателем; 4. Персонал, занимающийся моторными контроллерами для электромобилей. Введение:1. Цель1) режим управления двигателем VF SVPWM (обучение SVPWM)2) Режим управления двигателем Vdq с открытым циклом напряжения (обучение AD2S1205 положение и скорость приобретения, преобразование тока и проверка на открытый цикл SVPWM)3) Текущий режим управления замкнутым циклом Idq (обучение текущему замкнутому циклу управления, этот режим будет работать без нагрузки двигателя)4) режим управления крутящим моментом Te (управление циклом тока счетчика обзора крутящего момента, этот режим двигателя без нагрузки крутящий момент в сборе летающий автомобиль)5) Двойной режим управления замкнутым циклом скорости и тока (поддержка положительного и обратного управления)Плата разработки управления двигателем PMSM DSP28335 resolver в основном предназначена для пользователей, которые хотят изучить управление двигателем, реализовать или проверить алгоритм управления двигателем и разработать двигательные продукты, особенно для тех, кто хочет учиться или занимается управлением двигателем, связанной с работой электромобилей.2. Чип управления выбирает DSP28335.A) Пробоотборник с 3 режимами тока, отбор проб шин и фазовых токов, настройка перегрузки по току и защитаB) настройка частоты PWM и настройка времени отключения (определение макропараметров программы);C) Параметры ПИД тока и скорости;D) макроопределение параметров платформы напряжения, модификация и трансплантация аспектов;E) в этом коде используется фактическое управление напряжением и скоростью тока, параметры управления для калибровки фактического значения, и вся программа использует управление расчетом плавучих точек.ShuoLi-DSP28335 плата управления двигателем в основном предназначена для обучения чипу архитектуры DSP Texas Instrument. DSP28335-это высокопроизводительный 32-битный однокристальная компьютер с четырехъядерным процессором Гарвардской архитектуры и с плавающей точкой операции. Его основная частота составляет до 150 МГц, что поддерживает инструкции по алгоритму DSP. Этот DSP имеет до 18 каналов ШИМ-выход, в том числе 6 каналов TI-конкретные высокой точности ШИМ-выход (HRPWM), 12-разрядный 16-канальный АЦП. Благодаря своему блоку управления с плавающей точкой пользователи могут быстро писать алгоритмы управления, не тратя слишком много времени и энергии на десятичные операции. По сравнению с предыдущими поколениями DSP средняя производительность улучшается на 50% и совместима с программным обеспечением контроллера C28x с фиксированными точками, что упрощает разработку программного обеспечения, сокращает цикл разработки и снижает затраты на разработку.3. Драйвер ворот MOSFET IR2101S, MOSFET HY3610 и 160A 100VMOS.4. Наружная петля PID скорости, внутренняя петля тока, двойное управление замкнутым циклом5. Поддержка связи RS232 и CAN2.0, отладка и использование некоторых клиентов, а также использование связанных с ними потребностей связи.
