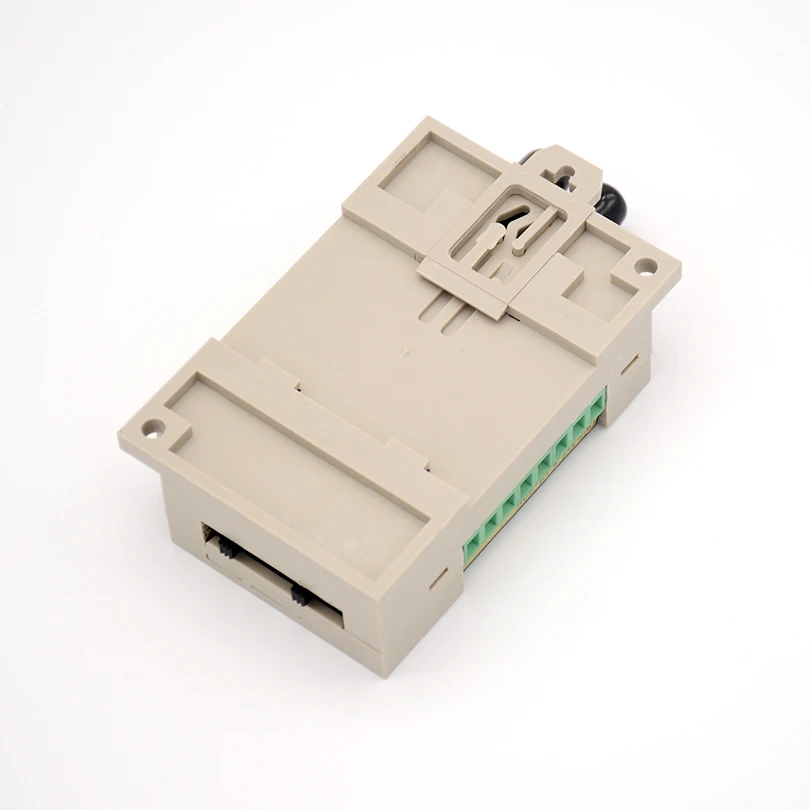

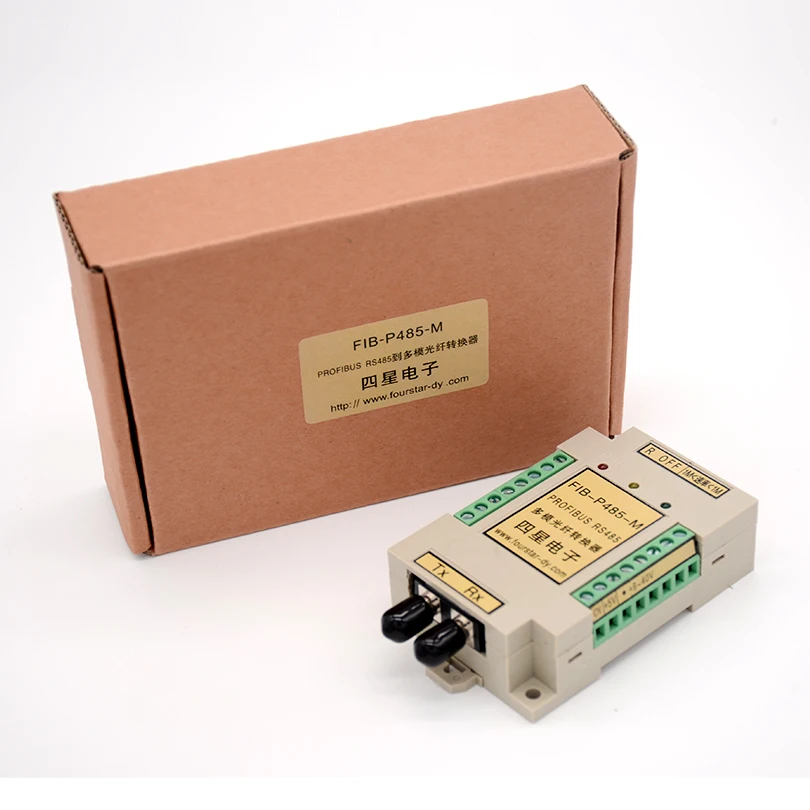

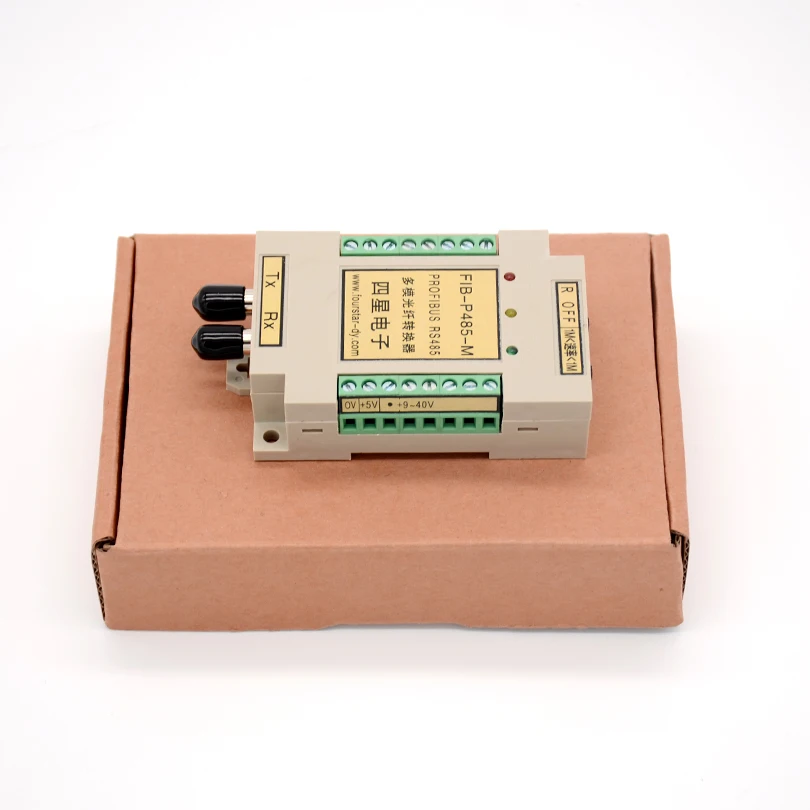

PROFIBUS RS485 к muti-mode волоконные конвертеры ручные

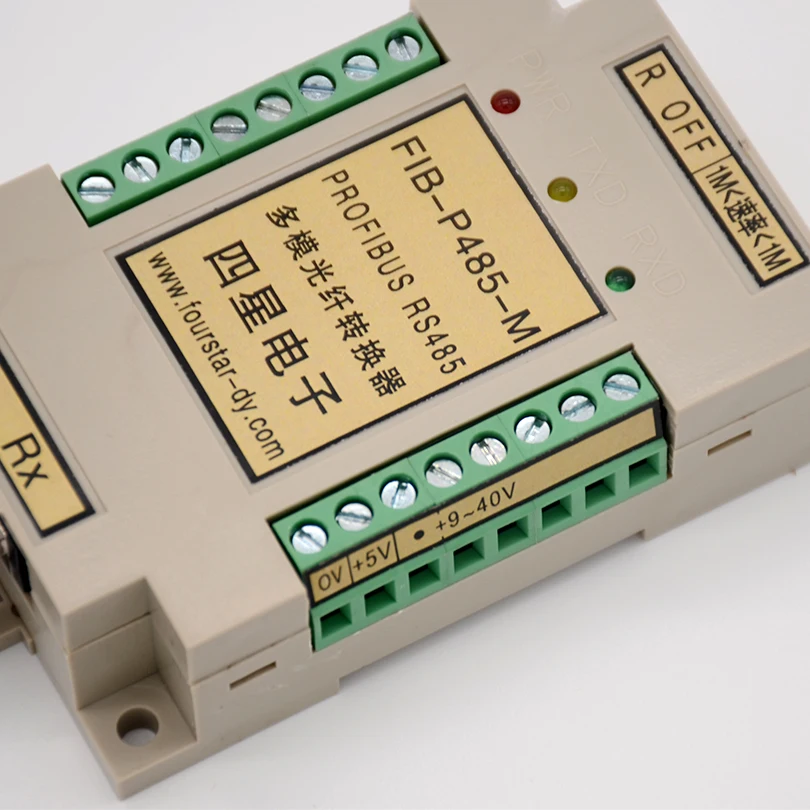

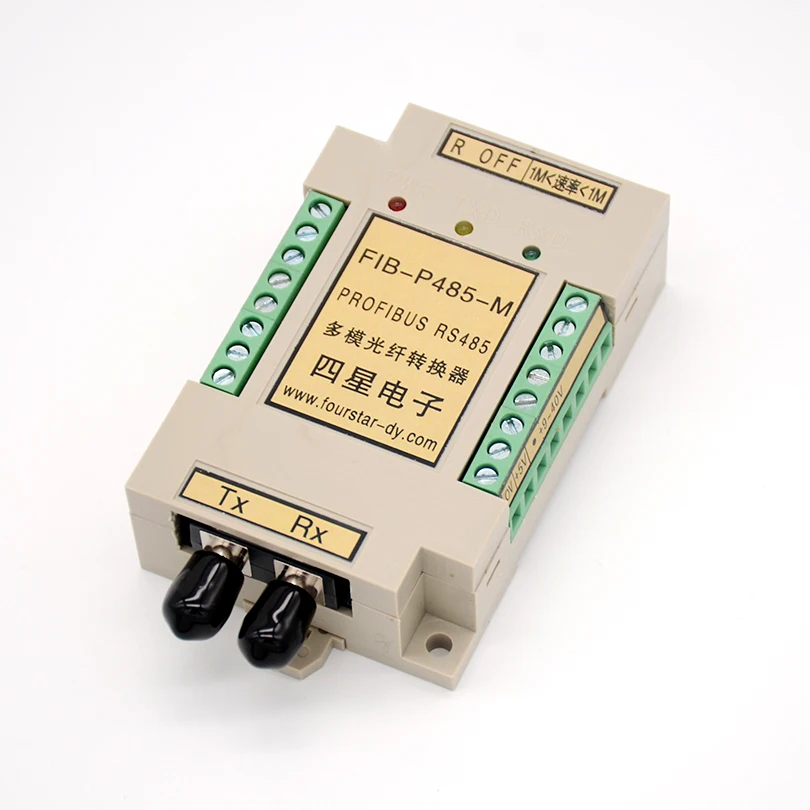

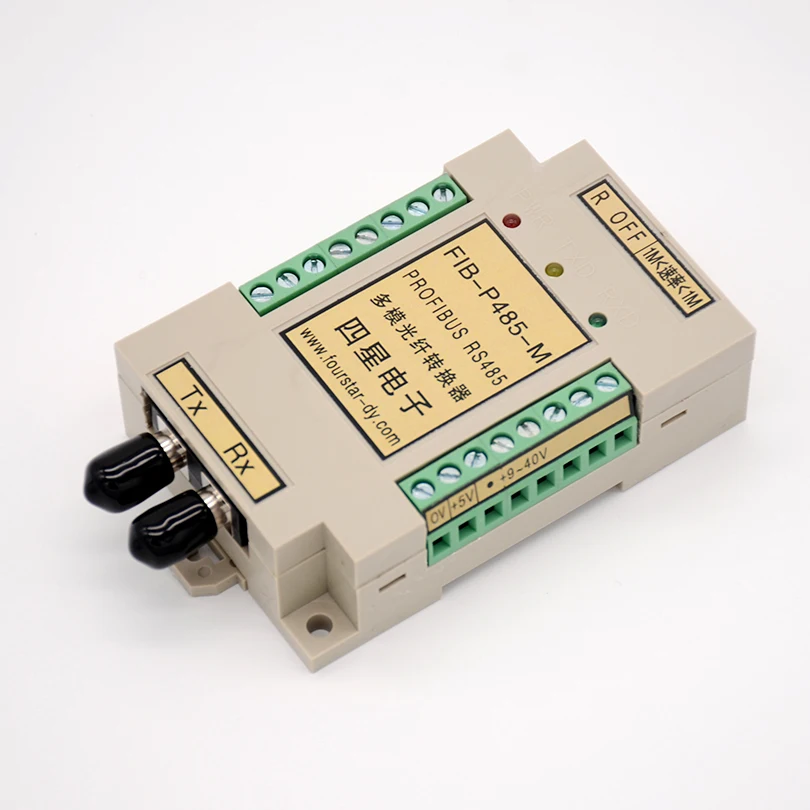

Расстояние и скорость передачи оптического волокна не связаны. Передача волокна последовательного интерфейса устраняет несоответствие передачи меди на большие расстояния и высокоскоростной связи из-за таких преимуществ, как высокая надежность, безопасность и конфиденциальность и так далее. Использование волокон в качестве средства передачи данных полностью решает такие проблемы, как электромагнитные помехи, помехи от заземления и повреждение молнии. Он все больше и больше используется для промышленной автоматизации, распределения данных, интеллектуального транспорта, электричества, воды, банковского дела и многих других областях и стал предпочтительным вариантом для передачи связи. FIB-P485-M-это промышленный PROFIBUS-DP волоконный преобразователь Fourstar, заменяющий модуль оптоволоконного преобразователя Siemens OLM. Он обеспечивает прозрачную передачу PROFIBUS-DP сигнала на волокне, не изменяя оригинальные протоколы связи и программное обеспечение, подключи и работай, и непосредственно заменяет передачу медного проводника. Этот продукт основан на бинарной прозрачной передаче данных diqit, тем самым более подходит для протокола связи, физический интерфейс которого RS485.

Характеристики продукта и основные технические индикаторы

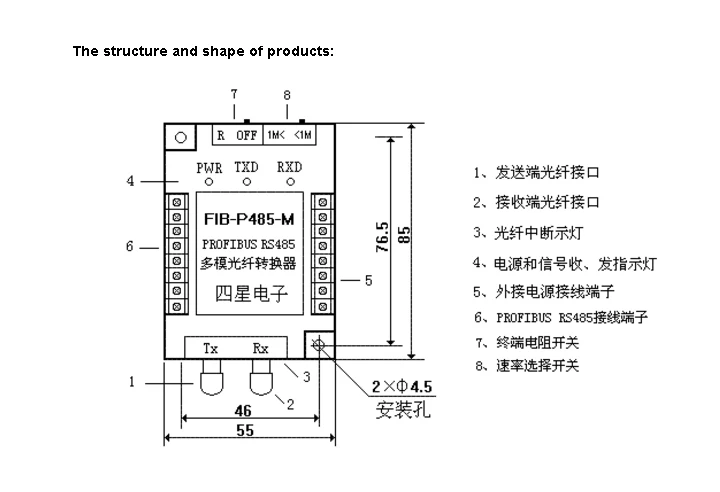

● Напряжение: 9 ~ 40 В постоянного тока Широкий источник питания или 5 в постоянного тока дополнительный источник питания, изолирует Интерфейс сигнала с внешней мощностью внутри продукта через модуль изоляции постоянного/постоянного тока. Потребляемая мощность: <1 Вт ● Интерфейс: RS485 физический интерфейс, две пары A, B Проводка-терминал, встроенный анти-молния и защита от перенапряжения, повторяемая емкость всплеска: ipp = 100A (10/700us, 4KV), стандарты: ITU-TK20/21, VDE 0433. ± 15кВ ESD (Электростатическая) защита для восстановления защиты от перегрузки по току, порт RS485 может выдержать устойчивый перегрузки по току, вызванный напряжением 60 в ● Скорость передачи данных: 0 ~ 5 Мбит/с адаптивный ● Применимое волокно: мульти-режим 62,5/125 мкм, 50/60 мкм ● Длина волны: 1310 нм ● Мощность запускаемого света:-6 дБм ● Чувствительность приема:-22 дБм ● Расстояние передачи: 0 ~ 4 км ● Интерфейс волокна: Стандартный ST Разъем, SC и FC Разъем опционально ● Температура:-40 ~ + 85 ℃ ● Относительная влажность: от 0 до 95 процентов (не конденсируется) ● Размеры: 85 × 55 × 25 (Д × Ш × В), стандартная установка рельсов с отверстием для болтов ● Вес: 100 г

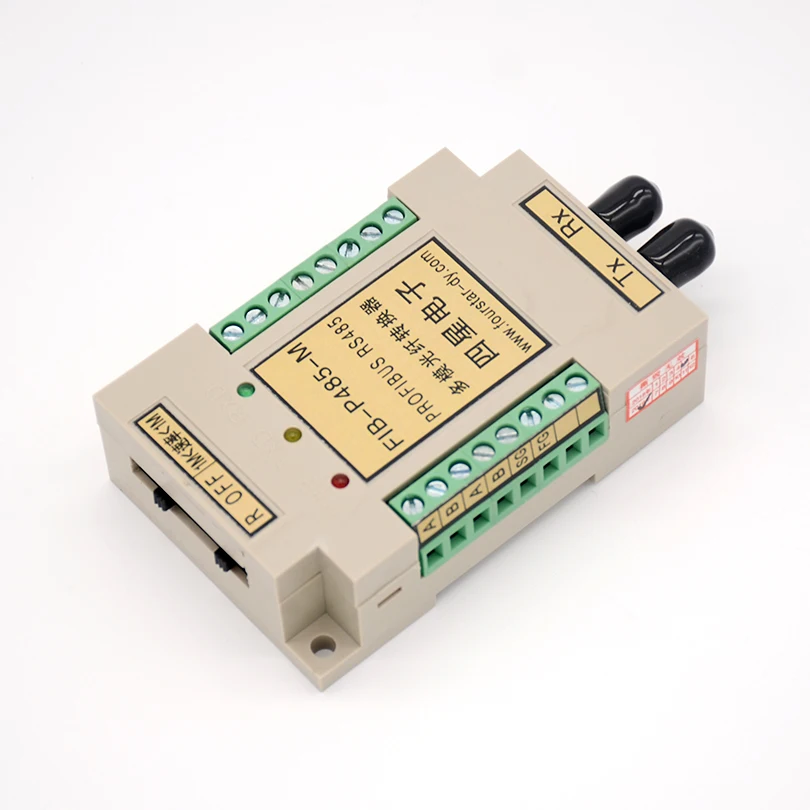

Световой индикатор: PWR power red всегда блестит TXD Отправка данных желтое мерцание при отправке данных в волокно RXD получение данных Зеленый мерцание при получении данных из волокна Фиб красный быть светлее, когда волокна сломаны

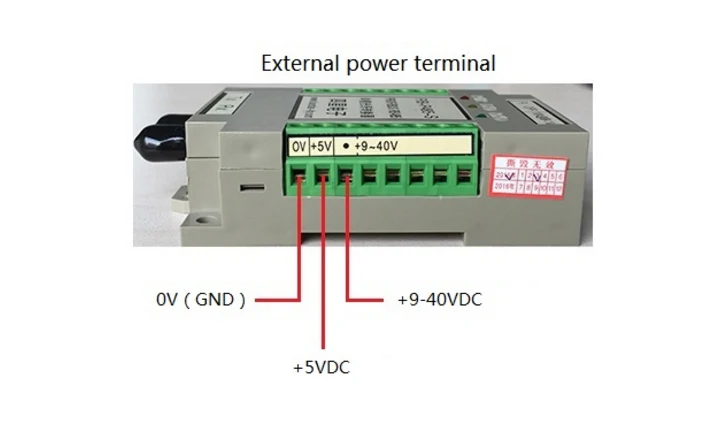

Кроме волоконного разъема Rx есть светодиодный индикатор FIB. Когда волокно сломано, волокно не подключено или конвертеры волокна противоположной стороны, FIB будет гореть, получив матовый сигнал, ведьме очень удобно определить, где ошибка Переключатель сопротивления Клеммы: выключено ---- нет резистора, R ---- с сопротивлением клеммы 220 Ом и биазинг резистором 390 Ом. Переключатель выбора скорости: 1 м <--- поверните в это место, когда скорость больше 1 Мбит/с, <1 м --- поверните в это место, когда скорость составляет менее 1 Мбит/с Внешняя мощность: правый терминал представляет собой двухгрупповую внешнюю клемму питания, один-9 ~ 40 В постоянного тока, а другой-фиксированное напряжение 5 В постоянного тока. Любой из них в порядке. Вам не нужно беспокоиться о колебаниях мощности. Изоляция PROFIBUS RS485 сигнала с внешней мощностью внутри продукта через DC/DC модуль изоляции. Таким образом, источник питания может быть взят из любых силовых терминалов оборудования или мощности различного оборудования, чтобы избежать помех на наземном цикле, вызванных общей terra внешней мощности и PROFIBUS RS485 сигнала, и генерирует безопасность оборудования.

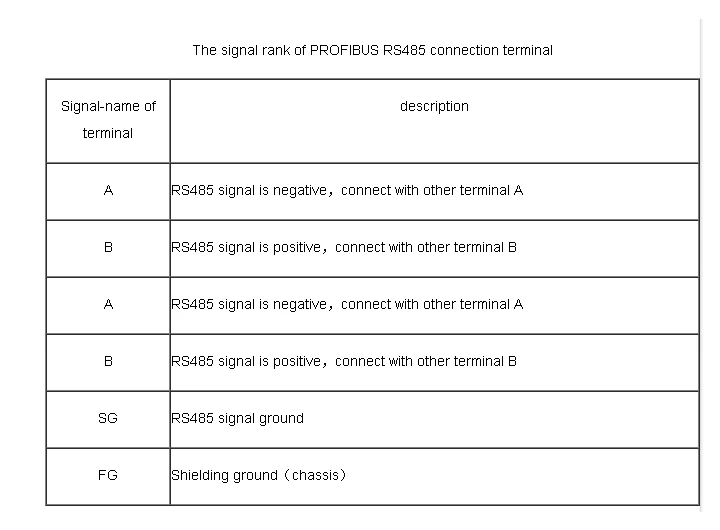

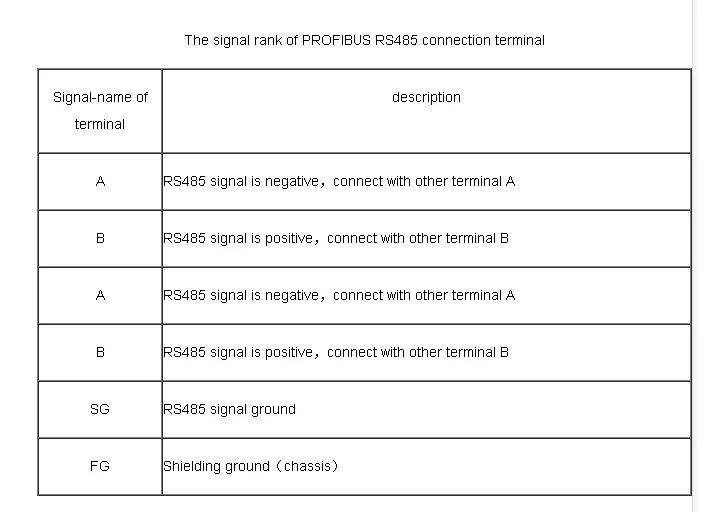

Подключение сигнала PROFIBUS RS485

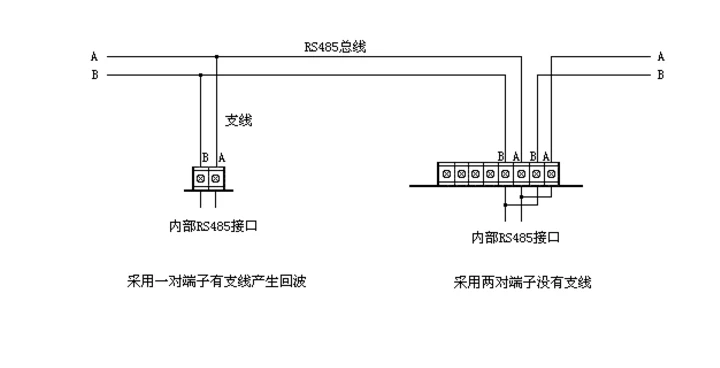

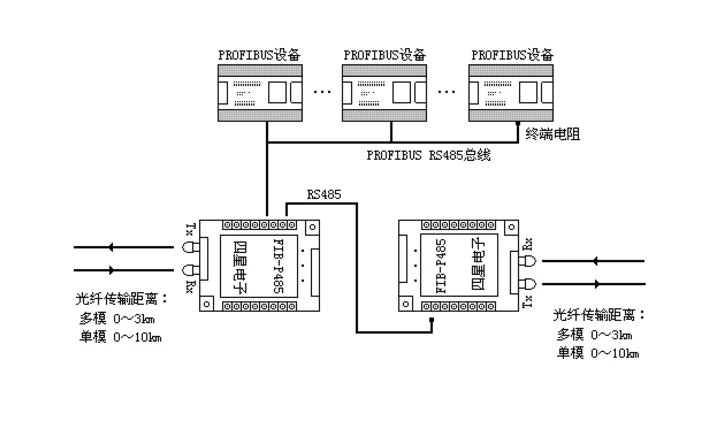

Две пары проводов A, B-терминала предназначены для порта PROFIBUS RS485 этого продукта, ведьму можно использовать для устранения проблем расширения PROFIBUS RS485 и избежания искажений формы волны, вызванных сигналом эхо на расширение

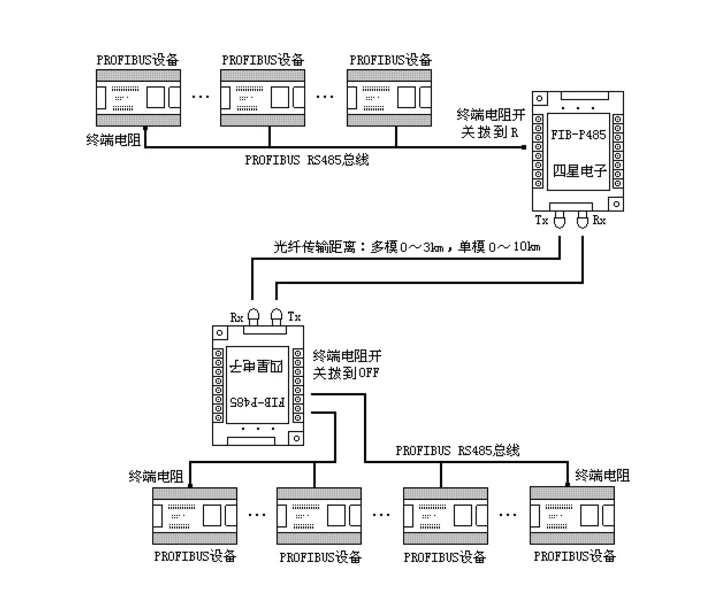

Когда оптоволоконный преобразователь находится в автобусном терминале PROFIBUS RS485, переключатель сопротивления терминала должен быть перенесен на место R. В других местах шины переключатель сопротивления терминала должен быть переведен в выключенное положение Используйте волокно для соединения двух волоконных преобразователей. Подключите Tx к другому Rx, Rx к другому Tx. Радиус изгиба при укладке волокна не может быть меньше допустимого, или сердечник легко сломан. Пожалуйста, обратите внимание на поддержание чистоты гнезда интерфейса волокна. Пожалуйста, Используйте сконфигурированную резину, чтобы покрыть ее, когда она не подключена. Карта типичных приложений Подключение двух различных zones' PROFIBUS RS485 автобусов с помощью FIB-P485 волоконных преобразователей

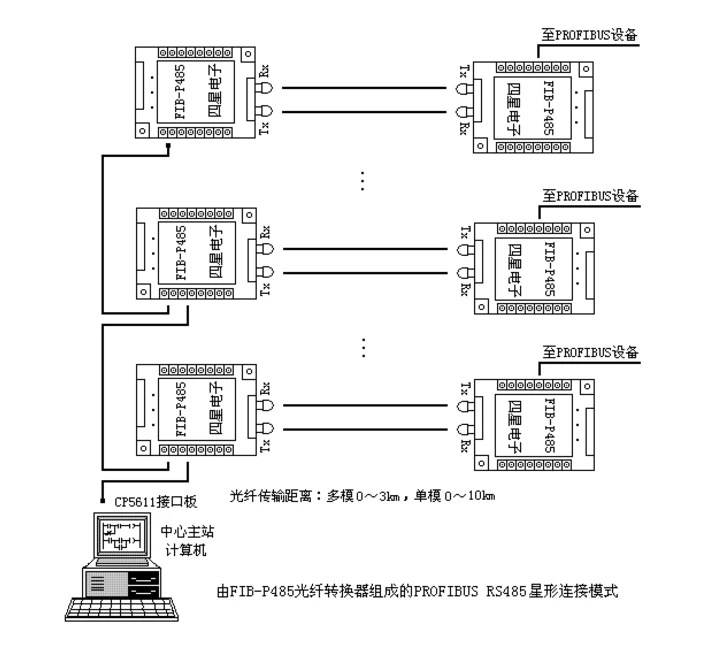

PROFIBUS RS485 Звездная сеть (волоконный концентратор) состоит из FIB-P485 волоконных преобразователей

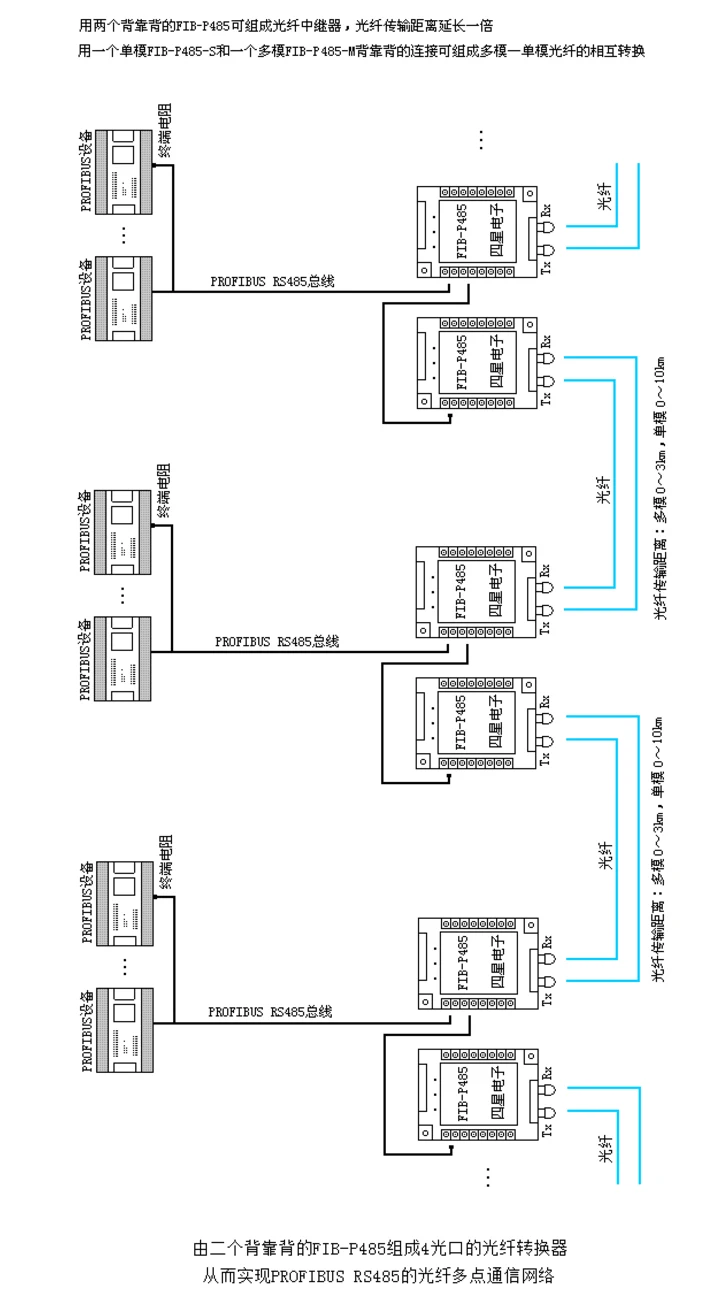

Волоконные ретрансляторы и преобразователи волоконного режима, состоящие из FIB-P485
