Особенности:

(1). H805TC-это главный контроллер синхронизации, который считывает данные с sd-карты для управления несколькими подчиненными контроллерами

(2). H805TC имеет 5 режимов воспроизведения: просто Играйте в один файл, играйте файлы по неделе, играйте файлы по дате, играйте файлы по лунным лунам и Воспроизводите файлы по расписанию

(3). Два порта RJ45 управляют максимум 255 подчиненными контроллерами, привод максимум 150000 пикселей

(4). Управляемый контроллер включает H802RA(4 порта) и H801RC(8 портов)

(5). H805TC может быть подключен к консоли DMX512 и занимает 3 канала DMX512

(6). Эксклюзивный ПК программное обеспечение, легко программировать

(7). H805TC передает данные на основе протокола Ethernet, теоретическое расстояние передачи составляет до 100 метров

H805TC поддерживает следующие светодиодные чипы

LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, P9813, LD1510, LD1512 UCS1912, WS2801, WS2803, WS2811, WS2812, WS2813, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM115 DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV и т. Д.

Дисплей продукта

Основная рабочая процедура

Примечание: руководство, приведенное ниже, может быть недостаточно детализировано, если вам нужно полное руководство или есть какие-либо вопросы, просто напишите мне на AliExpress

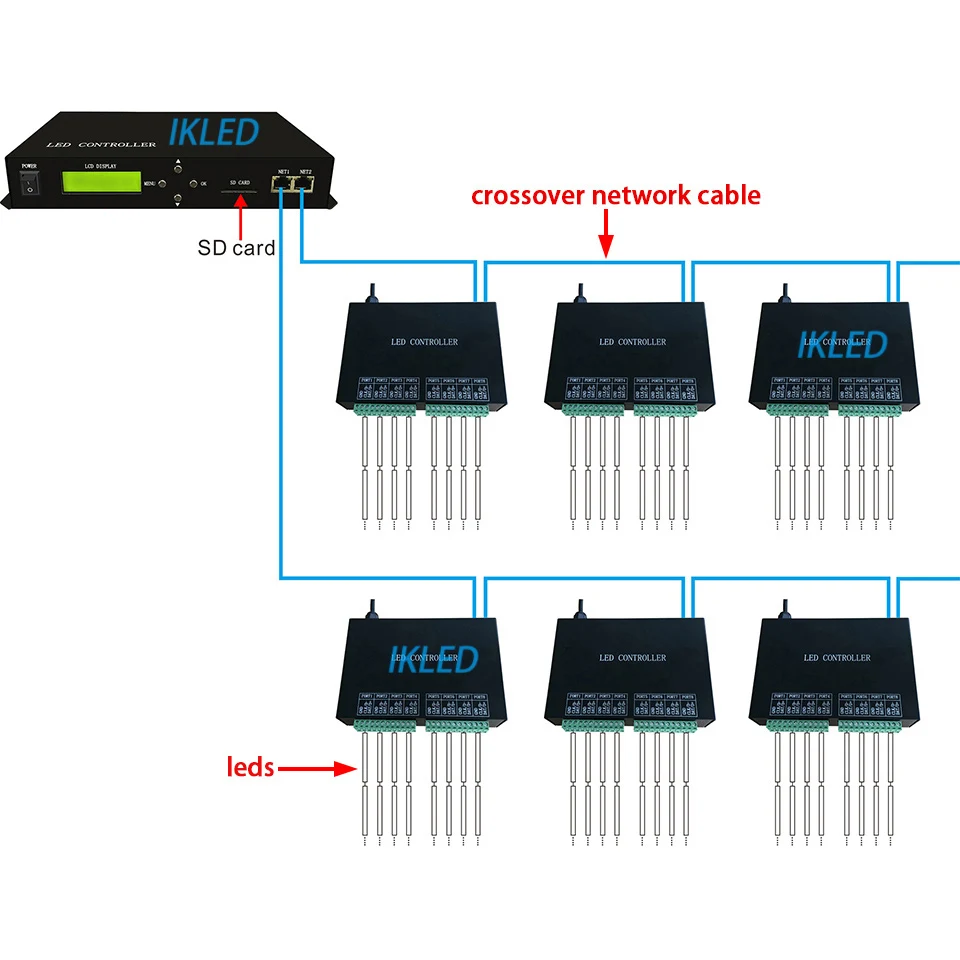

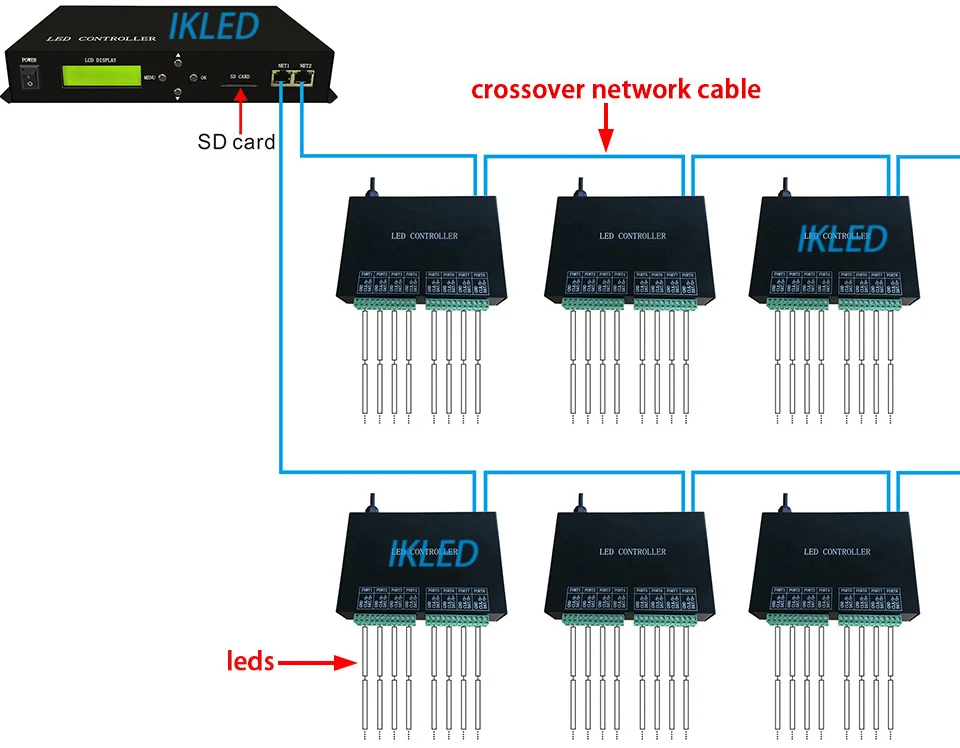

Step1. Подключите светодиодные фонари, управляемые контроллеры и H805TC вместе

Slave контроллер 8 портов контроллер H801RC, вы также можете выбрать для использования 4 порта slave контроллер H802RA

Вы можете подключить контроллеры slave к NET1 и NET2 или просто подключиться к NET1

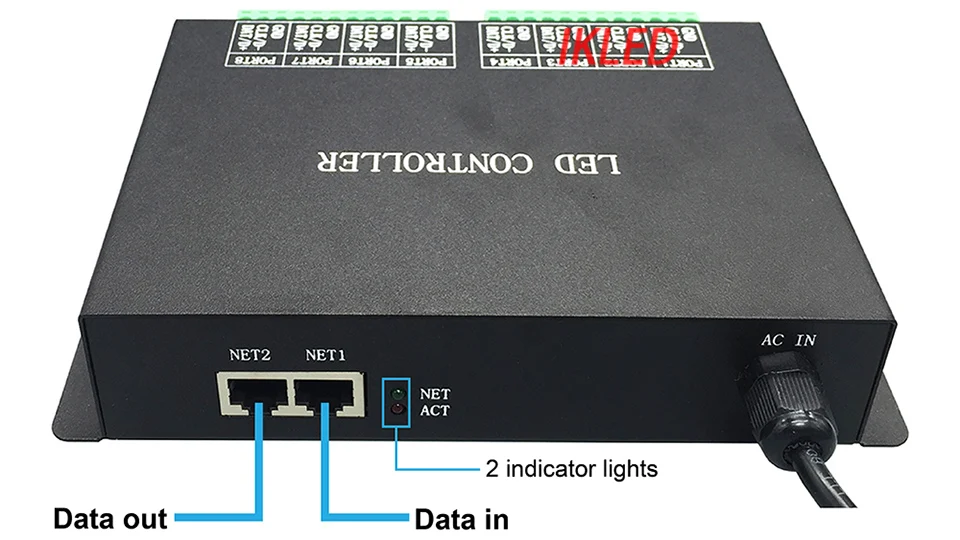

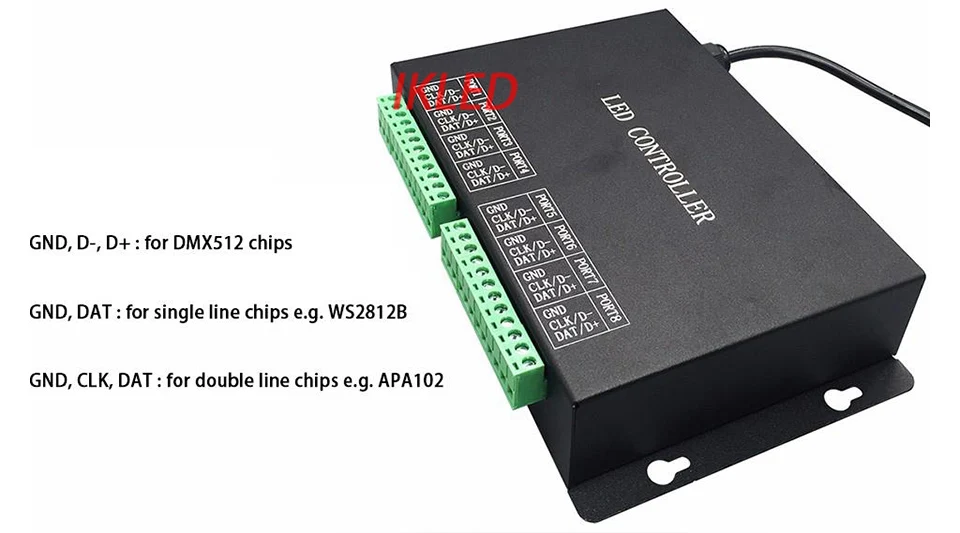

Подчиненный контроллер с 8 портами H801RC

Step2. Загрузите и установите программное обеспечение на ПК

Ссылка для загрузки программного обеспечения: https://www.mediafire.com/file/pacq2yeage5ji36/LEDBuild_V4.58.exe/file

Step3.программа в программном обеспечении

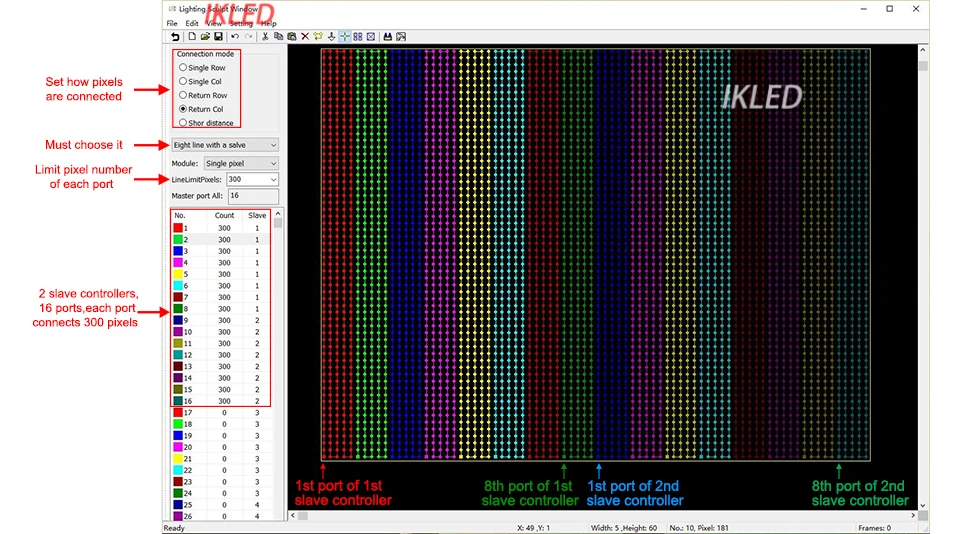

1. Поместите пиксели

Например, есть 2 управляемых контроллера (H801RC), подключенных к H805TC

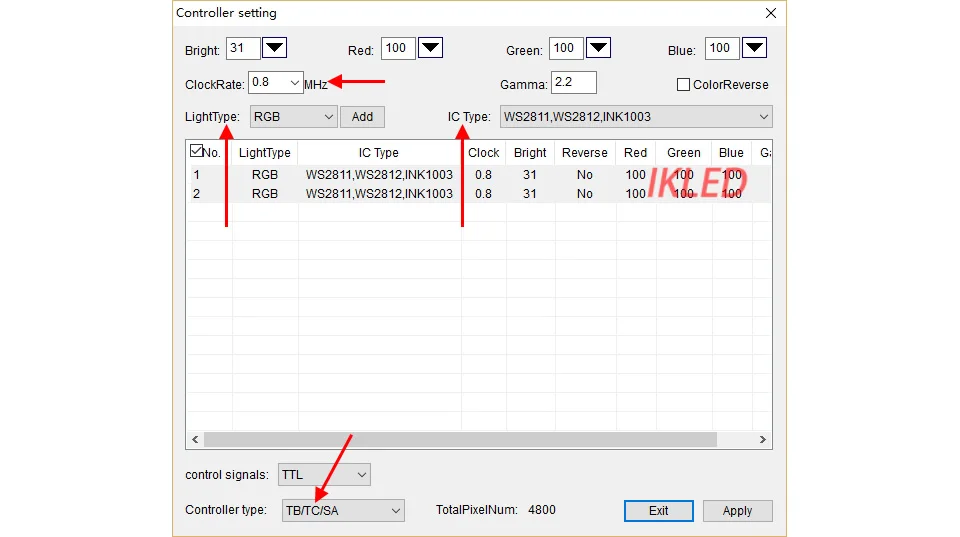

2. Настройка контроллера

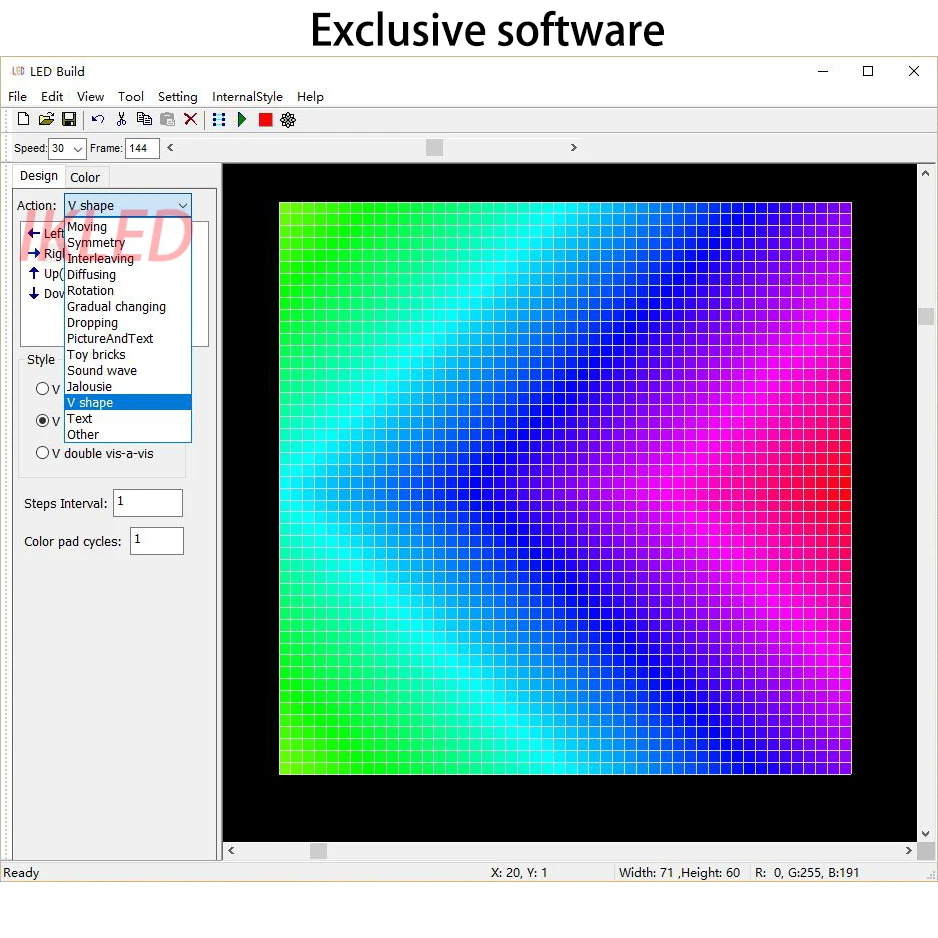

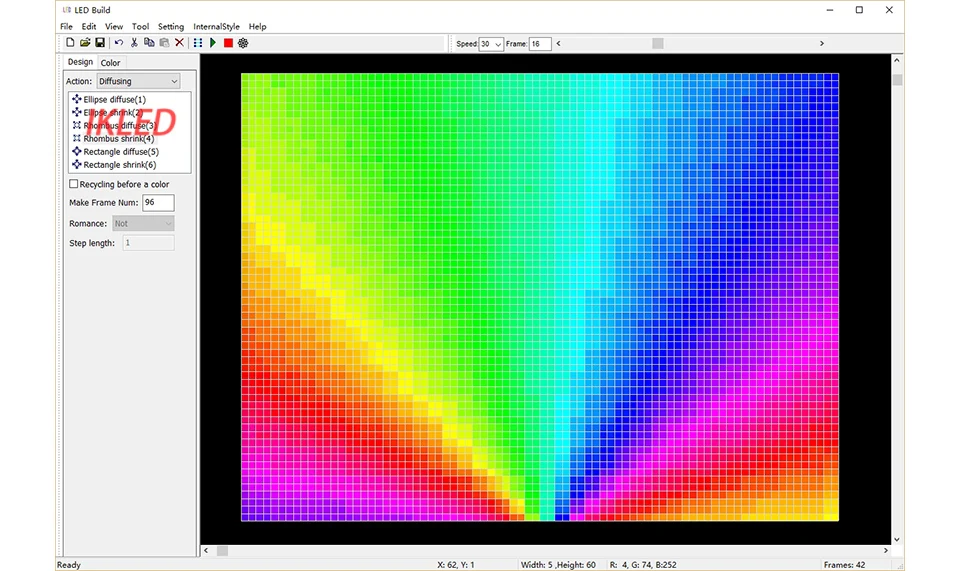

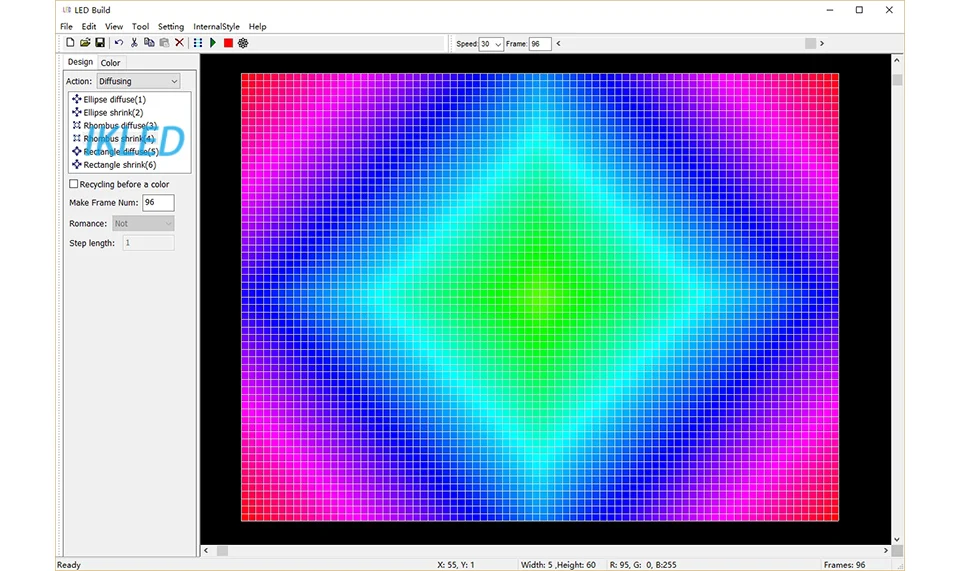

3. Создавайте эффекты

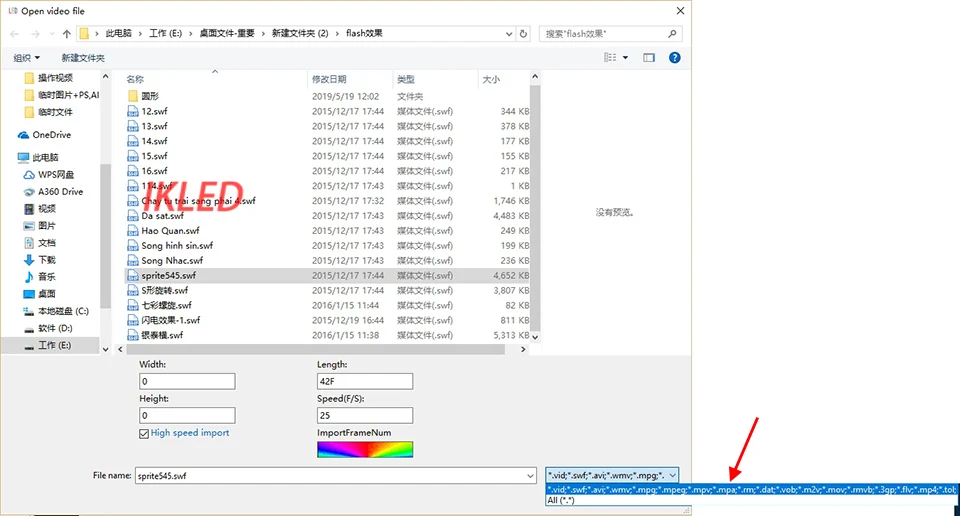

Вы также можете импортировать изображения, видео

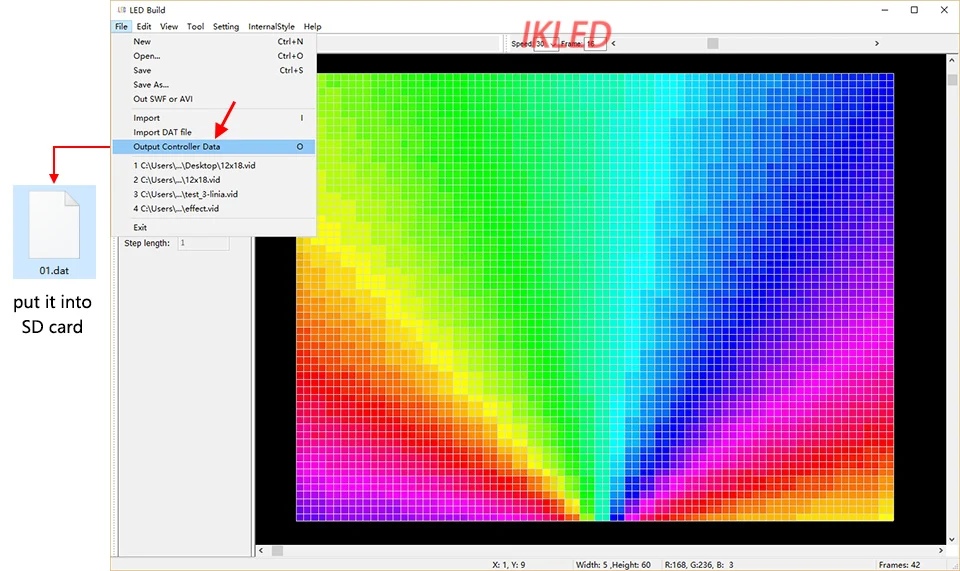

4. Выходной контроллер данных и поместить его в sd-карту

Step4. Настройка H805TC с 4 кнопками

Предположим, что вы поместили 3 файла с именем 01.dat, 02.dat, 02.dat в sd-карту

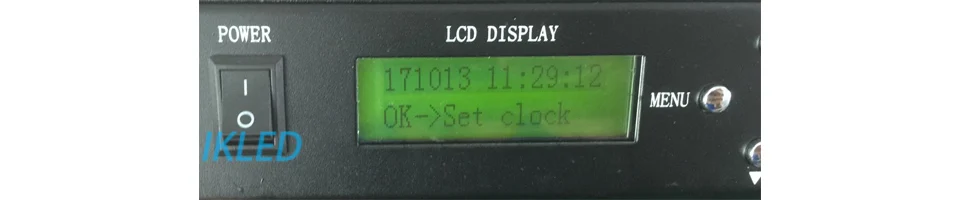

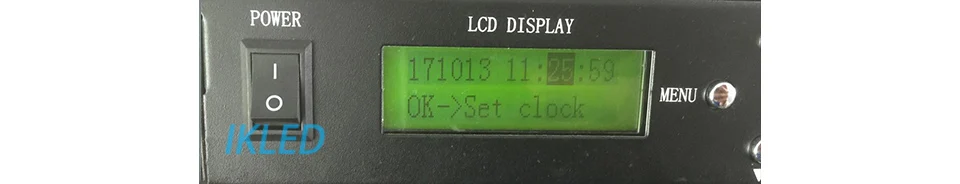

Во-первых, вам нужно установить местное время

Нажмите кнопку «Меню»

Затем нажмите кнопку «ОК» и кнопку «вверх» и «вниз», чтобы установить текущее время

Затем нажмите «ОК», чтобы сохранить настройки

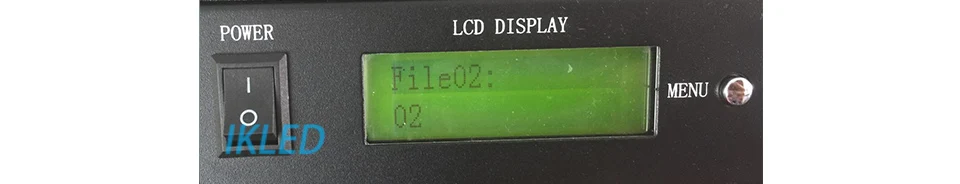

Файлы переключателей

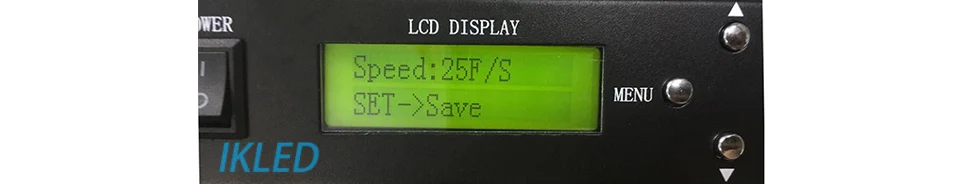

Установленная скорость

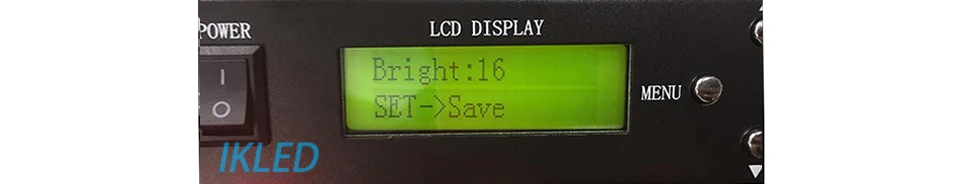

Настройка яркости

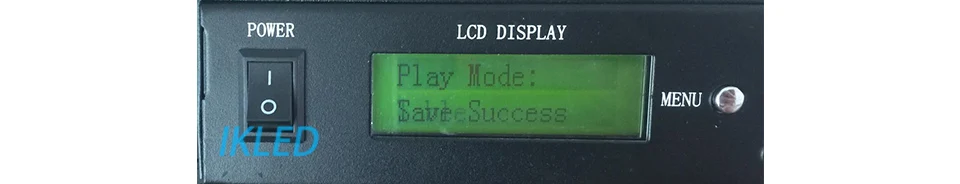

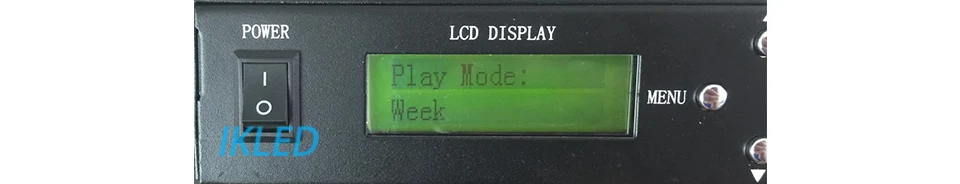

Установить режим воспроизведения

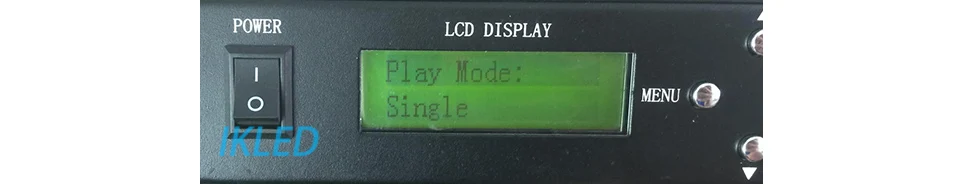

Одиночный: Контроллер воспроизводит только один файл

Неделя:

Понедельник: контроллер воспроизводит первый файл

Во вторник: контроллер воспроизводит второй файл

.

.

.

Воскресенье: контроллер играет в седьмом файле

В данном случае sd-карта хранит всего 3 файла

Так что,

Понедельник: контроллер playsfile 01.dat

Во вторник: контроллер воспроизводит файл 02.dat

Среда: контроллер воспроизводит файл 02.dat

Четверг: контроллер playsfile 01.dat

Пятница: контроллер воспроизводит файл 02.dat

Суббота: контроллер воспроизводит файл

Воскресенье: контроллер playsfile 01.dat

Примечание: Если вы разместили 10 файлов с именем 01.dat, 02.dat. ...... 10.dat на sd-карте, контроллер просто воспроизводит первые семь файлов (от 01.dat до 07.dat). Контроллер не будет воспроизводить последние три файла (08.dat, 09.dat, 10.dat)

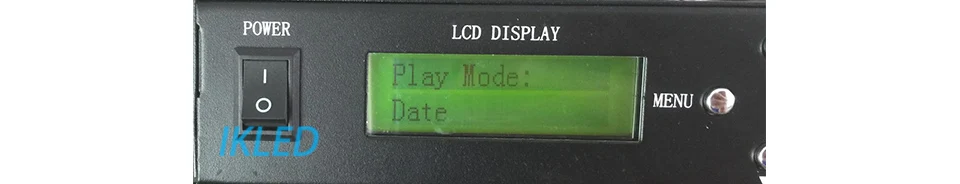

Дата (та же теория, что и «Неделя»):

За один месяц, первый день: воспроизведение первого файла

.

.

.

.

31 день: воспроизведение 31 файла

В этом случае на четвёртый день контроллер будет играть 01.dat

Если у вас есть, например, 40 файлов, 32-40 файлов не будут воспроизводиться (если один месяц имеет 31 день)

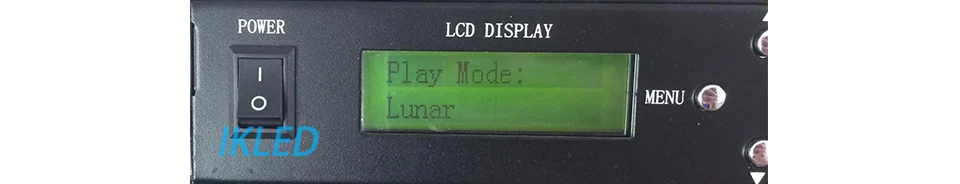

Лунный:Lunar применяется только в Китае, вы можете игнорировать его

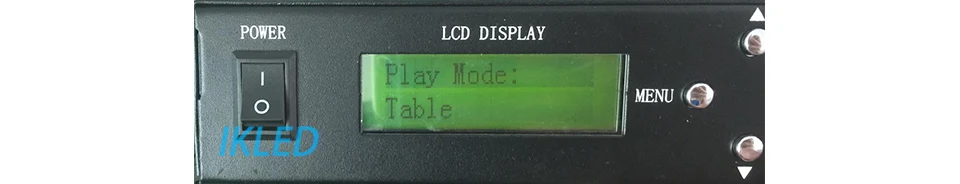

Таблица:

Контроллер будет воспроизводить файлы на sd-карте в соответствии с расписанием, сделанным в программном обеспечении

Следующие шаги показывают, как сделать расписание в программном обеспечении

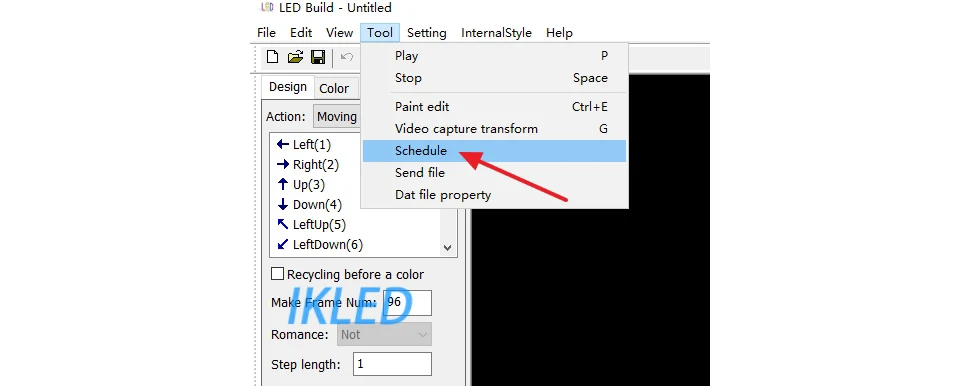

В главном окне нажмите «инструмент»-«расписание»

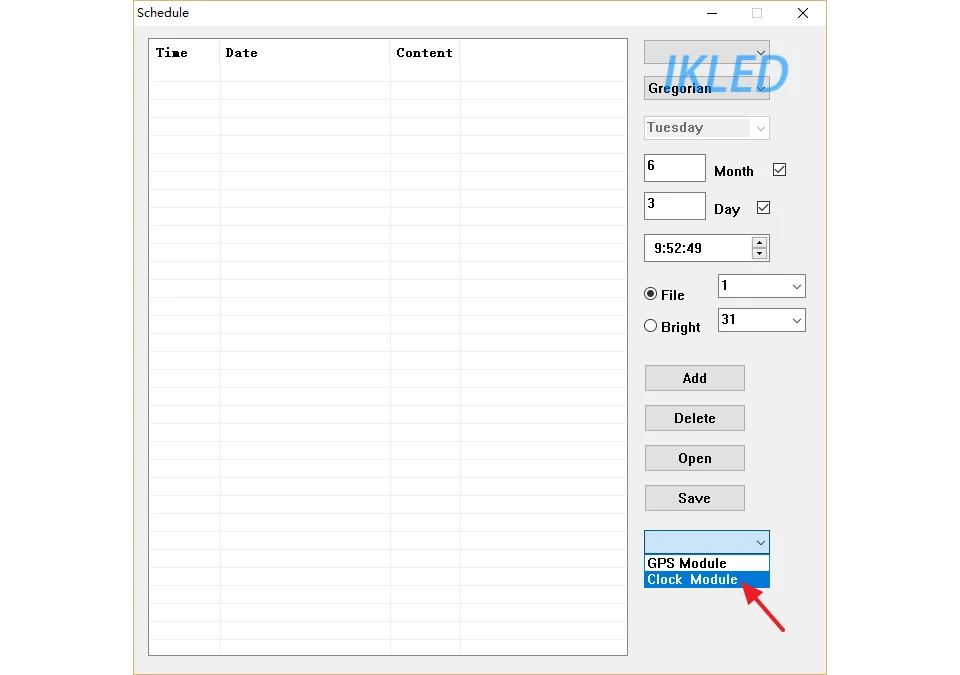

Выберите «модуль часов»

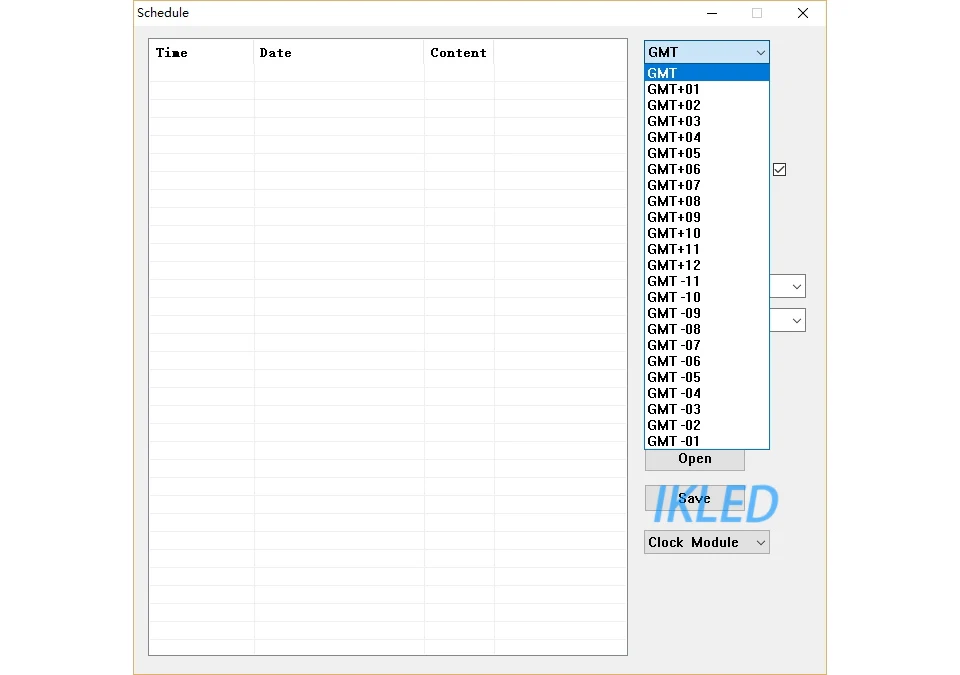

Выберите часовой пояс

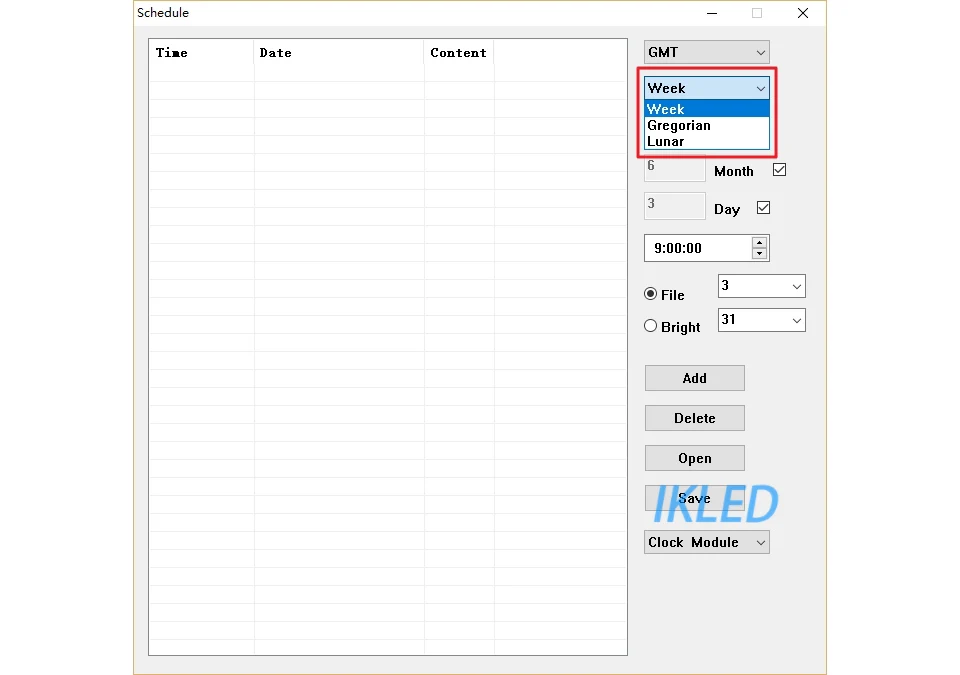

Выберите «Неделя», «григориан» или «Лунный»

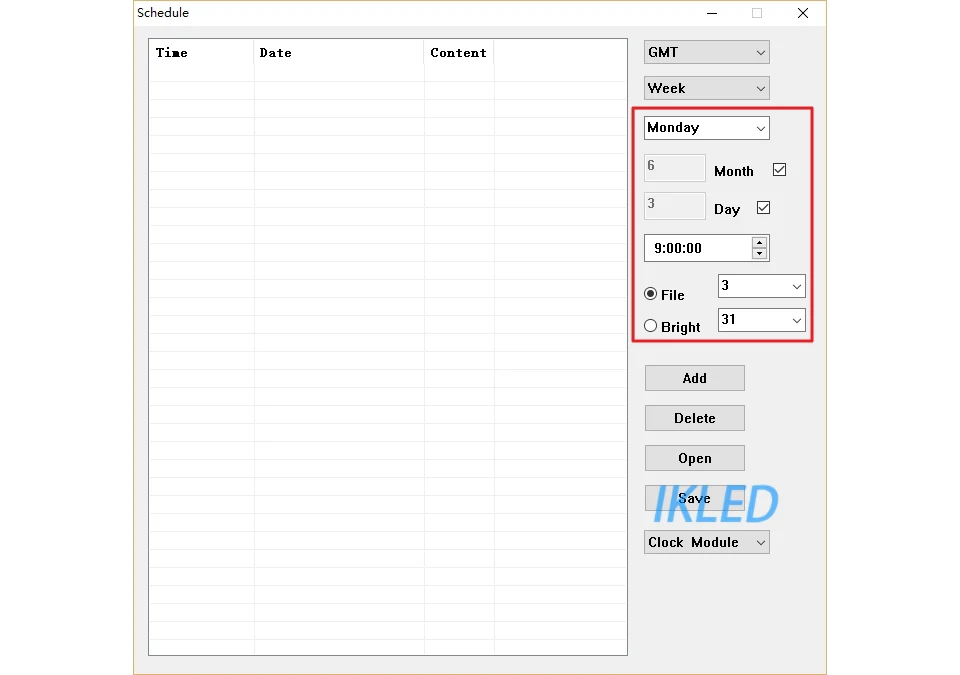

Выберите в какой день, в какое время, что делать (воспроизвести указанный файл или настроить яркость)

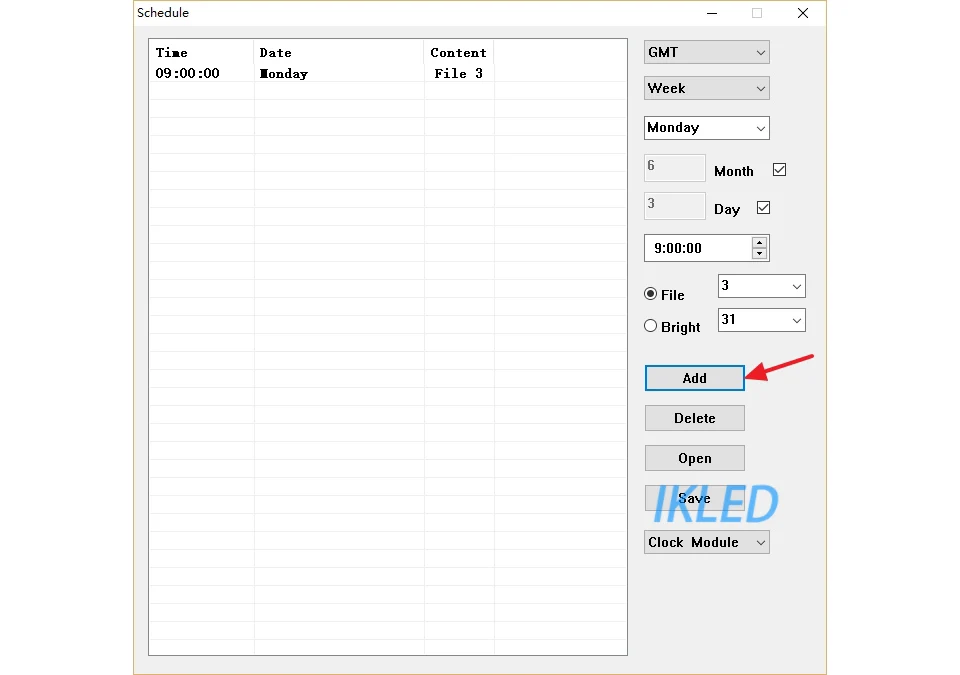

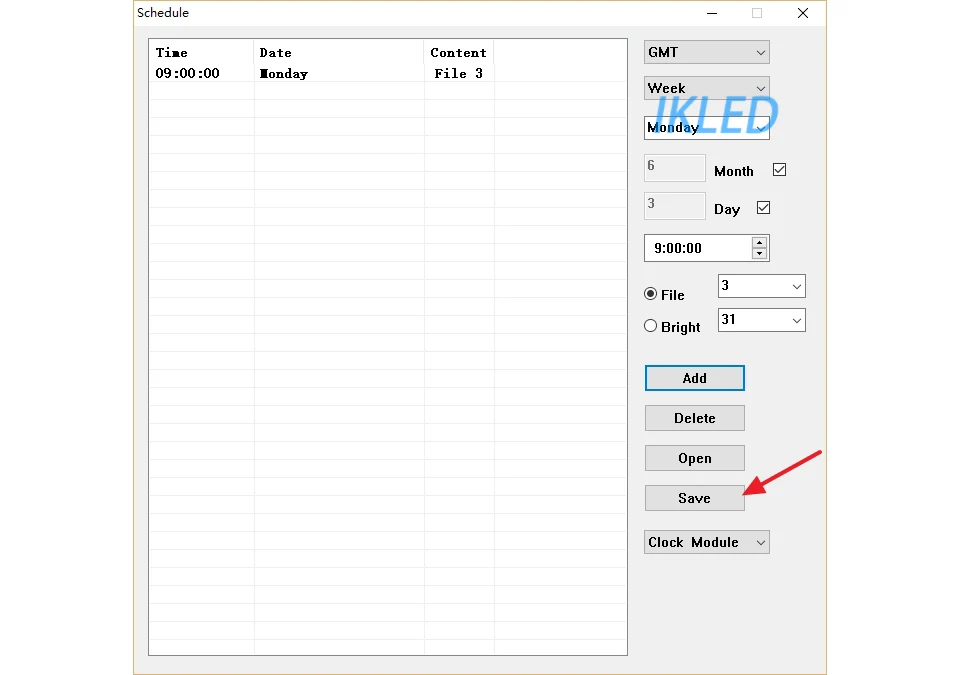

Вышеуказанное означает: в понедельник каждой недели, 9 (начиная с этого момента), Воспроизводите третий файл

Нажмите «Добавить»

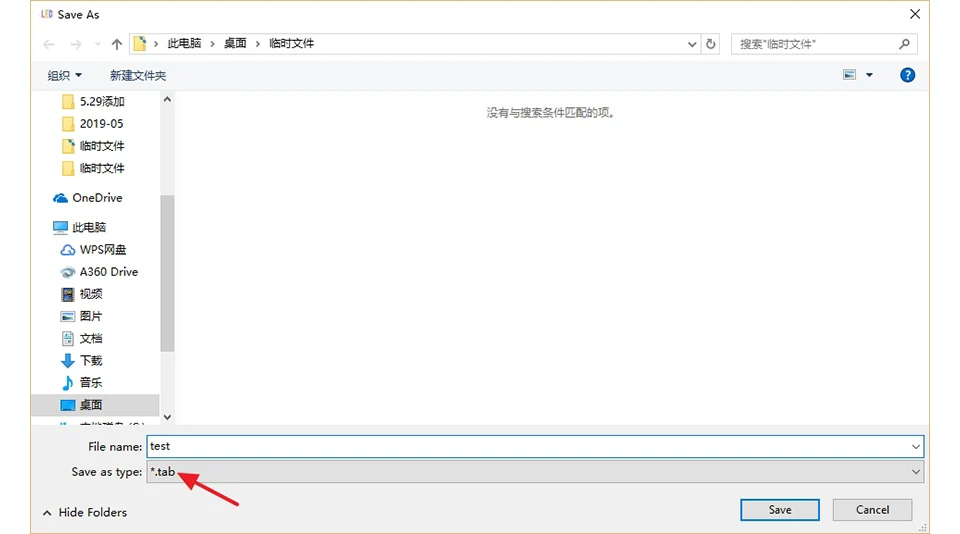

Нажмите «сохранить»

Установите test.tab и 01.dat, 02.dat, 02.dat в sd-карту, установите «режим воспроизведения» как «стол», контроллер будет воспроизводить файлы по расписанию

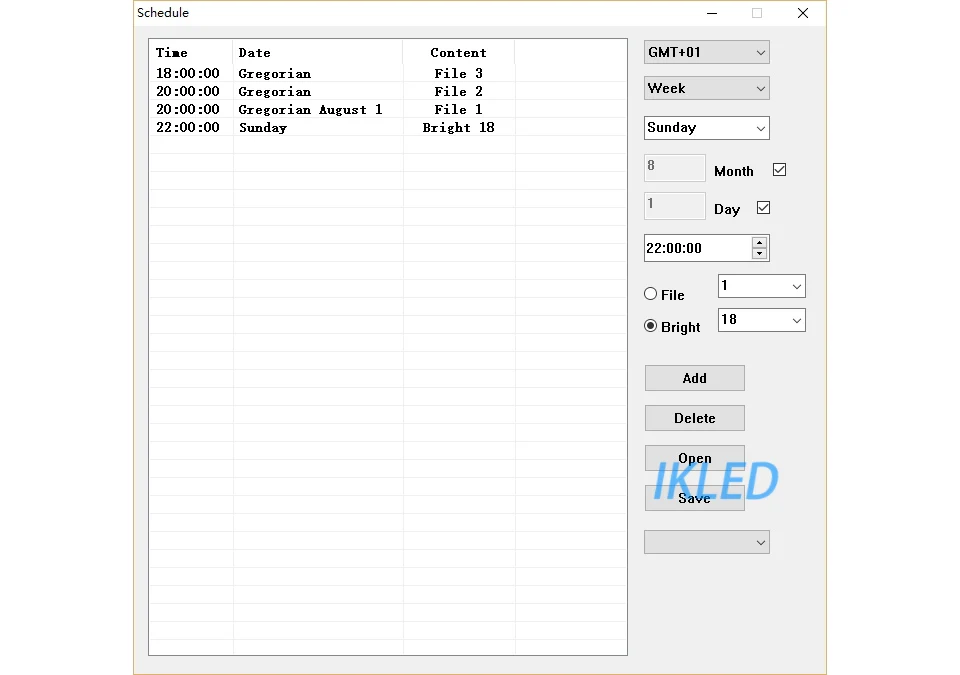

Пример:

Приведенное выше расписание означает:

Каждый день с 18:00 контроллер воспроизводит 3-й файл, с 20:00 (кроме 1 августа), воспроизводит 2-й файл

В воскресенье, с 22:00, яркость составит 18

Когда это 1 августа, 20:00, контроллер будет воспроизводить 1-й файл

Примечание:

1. В то же время, например, 20:00, контроллер будет воспроизводить файл в более низком положении, что означает, что нижний файл всегда имеет приоритет

2. Когда контроллер питания до 18:00, контроллер будет воспроизводить указанный файл, установленный кнопкой, когда он 18:00, контроллер будет воспроизводить файлы в соответствии с расписанием. Когда контроллер питания после 18:00, контроллер будет воспроизводить файлы, запланированные в расписании немедленно.

Нажмите «ок», чтобы сохранить настройки
